Produkt dostępny Wysyłamy jutro

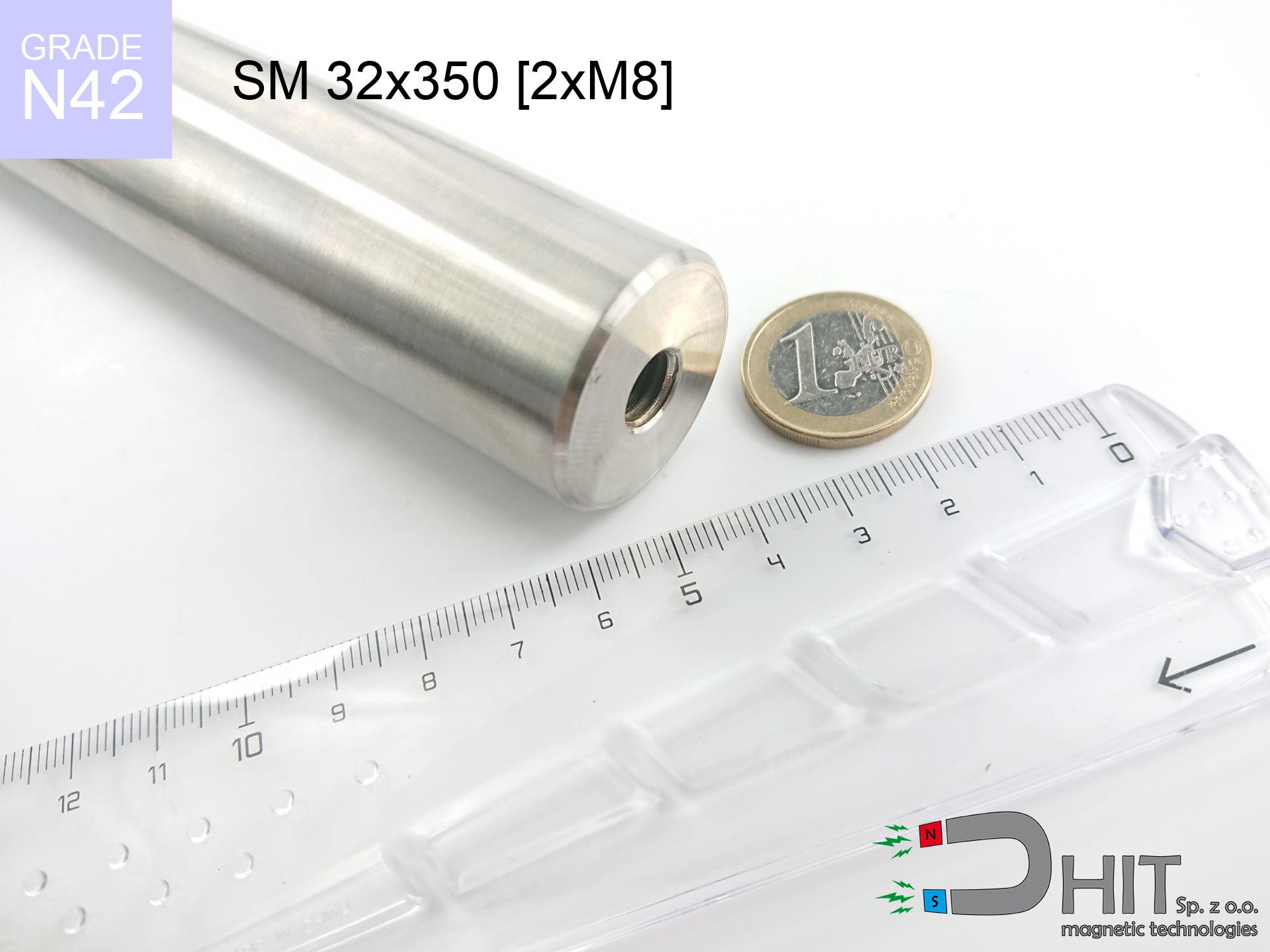

SM 32x350 [2xM8] / N42 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130301

GTIN/EAN: 5906301812944

5.00
Średnica Ø
32 mm [±1 mm]
Wysokość
350 mm [±1 mm]
Waga
1870 g
Strumień magnetyczny
~ 8 000 Gauss [±5%]
właściwości techniczne »

1193.10 zł z VAT / szt. + cena za transport

970.00 zł netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
970.00 ZŁ
1193.10 ZŁ
cena od 5 szt.
873.00 ZŁ
1073.79 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Chcesz lepszą cenę?

Zadzwoń i zapytaj +48 888 99 98 98 lub zostaw wiadomość przez formularz na stronie kontaktowej.
Właściwości oraz kształt elementów magnetycznych testujesz dzięki naszemu kalkulatorze magnetycznym.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Parametry techniczne - SM 32x350 [2xM8] / N42 - separator magnetyczny

Specyfikacja / charakterystyka - SM 32x350 [2xM8] / N42 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130301
GTIN/EAN 5906301812944
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 32 mm [±1 mm]
Wysokość 350 mm [±1 mm]
Waga 1870 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 8 000 Gauss [±5%]
Rozmiar/ilość mocowania 2xM8
Biegunowość obwodowa - 13 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N42

Specyfikacja / charakterystyka SM 32x350 [2xM8] / N42 - separator magnetyczny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.9-13.2 kGs
remanencja Br [min. - maks.] ? 1290-1320 mT
koercja bHc ? 10.8-12.0 kOe
koercja bHc ? 860-955 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 40-42 BH max MGOe
gęstość energii [min. - maks.] ? 318-334 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 32x350 [2xM8] / N42

Parametr Wartość Opis / Jednostka
Średnica (Ø) 32 mm
Długość całkowita 350 mm (L)
Długość aktywna 314 mm
Liczba sekcji 13 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~2139 g
Pow. aktywna 316 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 26.2 kg (teoret.)
Indukcja (pow.) ~8 000 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (13 sekcji)

Symulacja: 13 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Dane środowiskowe

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130301-2026
Szybki konwerter jednostek

Siła (udźwig)

Indukcja magnetyczna

Wpisz tylko daną, żeby kalkulator automatycznie przeliczył resztę.

Zobacz też inne produkty

MW 8x3 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 8x3 / N38 - magnes neodymowy walcowy

0.701 zł brutto / szt.
HH 25x7.7 [M5] / N38 - uchwyt magnetyczny przelotowy
Produkt dostępny Wysyłamy jutro

HH 25x7.7 [M5] / N38 - uchwyt magnetyczny przelotowy

11.44 zł brutto / szt.
UMP 94x28 [3xM10] GW F300 GOLD / N38 - uchwyty magnetyczne do poszukiwań
Produkt dostępny Wysyłamy jutro

UMP 94x28 [3xM10] GW F300 GOLD / N38 - uchwyty magnetyczne do poszukiwań

200.00 zł brutto / szt.
SM 32x325 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Wysyłamy jutro

SM 32x325 [2xM8] / N42 - separator magnetyczny

1143.90 zł brutto / szt.
Jest to "serce" każdego filtra magnetycznego używanego w przemyśle do oczyszczania surowców. Stosuje się go powszechnie do oczyszczania mąki, cukru, granulatu tworzyw oraz olejów i chłodziw. Dzięki zastosowaniu silnych magnesów neodymowych, wałek wyłapuje nawet pył metaliczny.
Zewnętrzna warstwa to higieniczna stal kwasoodporna, dopuszczona do kontaktu z żywnością. Środek wypełniają magnesy NdFeB i nabiegunniki, ułożone tak, by maksymalizować pole na powierzchni rury. Dzięki temu wałek jest trwały, higieniczny i łatwy do utrzymania w czystości.
Ze względu na dużą moc magnesu, bezpośrednie ściąganie opiłków bywa kłopotliwe i czasochłonne. Najskuteczniejszą domową metodą jest użycie taśmy klejącej, którą owijamy brud i zrywamy. Dla ułatwienia obsługi warto rozważyć zamówienie wałka w wersji z gilzą czyszczącą.
Im więcej Gaussów, tym mniejsze i słabiej magnetyczne cząstki zostaną skutecznie złapane. Do podstawowej ochrony maszyn przed kawałkami żelaza w zupełności wystarczy moc standardowa. Wysoka indukcja jest konieczna, gdy zanieczyszczenia są mikroskopijne lub słabo magnetyczne.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Zakończenie wałka dostosowujemy ściśle do systemu mocowania w Twoim urządzeniu. Zapewniamy szybką realizację zamówień specjalnych i doradztwo techniczne.

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Plusy

Należy pamiętać, iż obok wysokiej mocy, magnesy te wyróżniają się następującymi zaletami:
  • Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania redukcja udźwigu to znikome ~1%.
  • Są niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
  • Warstwa ochronna (np. niklowa) zapewnia im metaliczny połysk, co ma znaczenie estetyczne.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najwydajniejszymi w swojej klasie.
  • Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje parametry.
  • Opcja produkcji skomplikowanych kształtów sprawia, że są idealne do nietypowych zastosowań.
  • Pełnią kluczową rolę w przemyśle, będąc sercem silników, pamięci masowych i sprzętu medycznego.
  • Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Słabe strony

Czego unikać? Wady i zagrożenia związane z neodymami:
  • Ze względu na kruchość, wymagają ostrożności. Silne uderzenie może je zniszczyć, stąd zalecenie stosowania osłon.
  • Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
  • Wilgoć powoduje korozję w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów hermetycznych (np. w gumie).
  • Nie należy ich nawiercać – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Ryzyko połknięcia – drobne magnesy są groźne dla dzieci. Połknięcie kilku sztuk grozi operacją. Dodatkowo mogą utrudniać badania (np. rezonans).
  • Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być istotnym kosztem.

Analiza siły trzymania

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Widoczny w opisie parametr udźwigu reprezentuje siły granicznej, którą zmierzono w warunkach laboratoryjnych, a mianowicie:
  • z użyciem blachy ze stali niskowęglowej, pełniącej rolę zwora magnetyczna
  • posiadającej grubość minimum 10 mm aby uniknąć nasycenia
  • o wypolerowanej powierzchni kontaktu
  • przy zerowej szczelinie (bez farby)
  • podczas odrywania w kierunku prostopadłym do płaszczyzny mocowania
  • przy temperaturze otoczenia ok. 20 stopni Celsjusza

Determinanty praktycznego udźwigu magnesu

Trzeba mieć na uwadze, że trzymanie magnesu może być niższe pod wpływem poniższych elementów, zaczynając od najistotniejszych:
  • Szczelina – występowanie ciała obcego (rdza, brud, szczelina) działa jak izolator, co redukuje moc gwałtownie (nawet o 50% przy 0,5 mm).
  • Sposób obciążenia – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy próbie przesunięcia, magnes wykazuje znacznie mniejszą moc (zazwyczaj ok. 20-30% siły maksymalnej).
  • Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przenika na wylot, zamiast generować siłę.
  • Typ metalu – różne stopy reaguje tak samo. Dodatki stopowe pogarszają interakcję z magnesem.
  • Gładkość – pełny kontakt uzyskamy tylko na wypolerowanej stali. Chropowata faktura tworzą poduszki powietrzne, redukując siłę.
  • Temperatura – wzrost temperatury powoduje tymczasowy spadek siły. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Udźwig określano z wykorzystaniem blachy o gładkiej powierzchni o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy próbie przesunięcia magnesu siła trzymania jest mniejsza nawet 75%. Dodatkowo, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą obniża nośność.

Bezpieczna praca przy magnesach neodymowych
Zakaz obróbki

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Rozruszniki serca

Uwaga zdrowotna: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Nie zbliżaj się, jeśli masz wszczepione urządzenia wspomagające.

Nośniki danych

Ekstremalne oddziaływanie może zniszczyć zapis na kartach kredytowych, dyskach twardych i innych pamięciach. Zachowaj odstęp min. 10 cm.

Ogromna siła

Stosuj magnesy z rozwagą. Ich gigantyczny udźwig może zszokować nawet profesjonalistów. Zachowaj czujność i nie lekceważ ich siły.

Reakcje alergiczne

Badania wskazują, że powłoka niklowa (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli masz uczulenie, wystrzegaj się bezpośredniego dotyku lub wybierz magnesy powlekane tworzywem.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Nie dawać dzieciom

Koniecznie chroń magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest bardzo duże, a konsekwencje połączenia się magnesów wewnątrz organizmu są dramatyczne.

Przegrzanie magnesu

Typowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po przekroczeniu temperatury 80°C. Uszkodzenie jest permanentne.

Wpływ na smartfony

Ważna informacja: magnesy neodymowe wytwarzają pole, które dezorientują systemy nawigacji. Utrzymuj bezpieczny dystans od telefonu, tabletu i nawigacji.

Ryzyko pęknięcia

Uwaga na odpryski. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając kawałki metalu w powietrze. Ochrona wzroku wymagana.
