MPL 5x5x1.5 / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 5x5x1.5 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020172

GTIN/EAN: 5906301811787

5.00

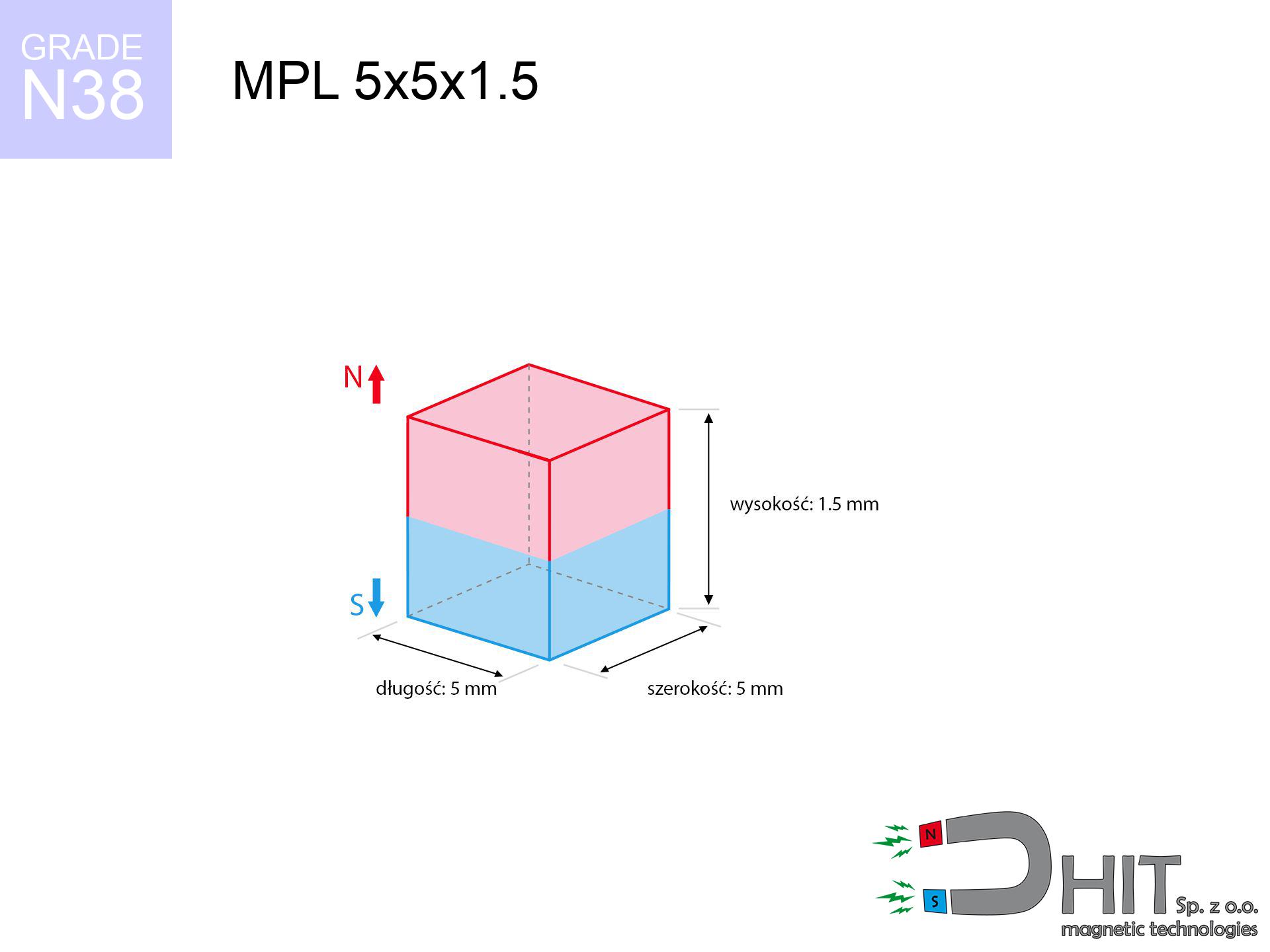

Długość

5 mm [±0,1 mm]

Szerokość

5 mm [±0,1 mm]

Wysokość

1.5 mm [±0,1 mm]

Waga

0.28 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.58 kg / 5.68 N

Indukcja magnetyczna

293.49 mT / 2935 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

0.1845 ZŁ z VAT / szt. + cena za transport

0.1500 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.1500 ZŁ

0.1845 ZŁ

cena od 4000 szt.

0.1410 ZŁ

0.1734 ZŁ

cena od 17000 szt.

0.1320 ZŁ

0.1624 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Potrzebujesz porady?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 lub skontaktuj się korzystając z formularz zapytania na stronie kontakt.
Udźwig i kształt magnesu neodymowego sprawdzisz w naszym naszym kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne MPL 5x5x1.5 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 5x5x1.5 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020172
GTIN/EAN	5906301811787
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	5 mm [±0,1 mm]
Szerokość	5 mm [±0,1 mm]
Wysokość	1.5 mm [±0,1 mm]
Waga	0.28 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.58 kg / 5.68 N
Indukcja magnetyczna ~ ?	293.49 mT / 2935 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 5x5x1.5 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza fizyczna magnesu neodymowego - dane

Przedstawione dane stanowią rezultat kalkulacji fizycznej. Wartości zostały wyliczone na modelach dla materiału Nd₂Fe₁₄B. Realne osiągi mogą nieznacznie odbiegać od wyników symulacji. Prosimy traktować te dane jako wstępny drogowskaz podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy
MPL 5x5x1.5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2932 Gs 293.2 mT	0.58 kg / 1.28 lbs 580.0 g / 5.7 N	słaby uchwyt
1 mm	2036 Gs 203.6 mT	0.28 kg / 0.62 lbs 279.6 g / 2.7 N	słaby uchwyt
2 mm	1228 Gs 122.8 mT	0.10 kg / 0.22 lbs 101.7 g / 1.0 N	słaby uchwyt
3 mm	727 Gs 72.7 mT	0.04 kg / 0.08 lbs 35.7 g / 0.3 N	słaby uchwyt
5 mm	285 Gs 28.5 mT	0.01 kg / 0.01 lbs 5.5 g / 0.1 N	słaby uchwyt
10 mm	54 Gs 5.4 mT	0.00 kg / 0.00 lbs 0.2 g / 0.0 N	słaby uchwyt
15 mm	18 Gs 1.8 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
20 mm	8 Gs 0.8 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
30 mm	3 Gs 0.3 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
50 mm	1 Gs 0.1 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt

Siła magnetyczna spada gwałtownie z każdym milimetrem szczeliny. Pamiętaj, że każda dodatkowa warstwa izolacji (np. zanieczyszczenia, lakier, kurz) mocno zmniejsza siłę przyciągania. Produkty magnetyczne trzymają najsilniej podczas styku bezpośredniego; dystans drastycznie tnie siłę. Zobacz, jak gwałtownie leci w dół siła, gdy magnes nie przylega bezpośrednio do metalowego podłoża. Obliczając uchwyt, unikaj niepotrzebnych przerw.

Tabela 2: Równoległa siła obsunięcia (ściana)
MPL 5x5x1.5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.12 kg / 0.26 lbs 116.0 g / 1.1 N
1 mm	Stal (~0.2)	0.06 kg / 0.12 lbs 56.0 g / 0.5 N
2 mm	Stal (~0.2)	0.02 kg / 0.04 lbs 20.0 g / 0.2 N
3 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 8.0 g / 0.1 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta obrazuje przybliżoną siłę, wymaganą do spowodowania przesunięcia magnesu ku dołowi po wertykalnej płaszczyźnie wykonanej ze stali (przy założeniu typowego tarcia statycznego). Parametr ten zmienia się w funkcji odległości roboczej.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MPL 5x5x1.5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.17 kg / 0.38 lbs 174.0 g / 1.7 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.12 kg / 0.26 lbs 116.0 g / 1.1 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.06 kg / 0.13 lbs 58.0 g / 0.6 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.29 kg / 0.64 lbs 290.0 g / 2.8 N

Wieszając element na wertykalnej płaszczyźnie (np. tablicy), możesz liczyć na zaledwie około 1/5 nominalnej siły przyciągania. Grawitacja i niski współczynnik tarcia sprawiają, że uchwyty łatwiej przemieszczają się v dół, niż odpadają. Planujesz mocowanie pionowe? Zauważ, że siła ścinająca jest dużo słabsza od prostopadłej siły odrywania. Na śliskiej powierzchni magnes puści w dół pod wyraźnie lżejszym ładunkiem. Użycie gumy gumowej może drastycznie poprawić wynik.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 5x5x1.5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.06 kg / 0.13 lbs 58.0 g / 0.6 N
1 mm	25%	0.15 kg / 0.32 lbs 145.0 g / 1.4 N
2 mm	50%	0.29 kg / 0.64 lbs 290.0 g / 2.8 N
3 mm	75%	0.43 kg / 0.96 lbs 435.0 g / 4.3 N
5 mm	100%	0.58 kg / 1.28 lbs 580.0 g / 5.7 N
10 mm	100%	0.58 kg / 1.28 lbs 580.0 g / 5.7 N
11 mm	100%	0.58 kg / 1.28 lbs 580.0 g / 5.7 N
12 mm	100%	0.58 kg / 1.28 lbs 580.0 g / 5.7 N

Cienka blacha nie jest w stanie skupić całego pola magnetycznego, co marnuje potencjał uchwytu. Jeżeli zamocujesz silny magnes do słabej blaszki, strumień przeniknie na wylot i udźwig gwałtownie spadnie. Aby uzyskać maksimum potencjału tego neodymu, potrzebujesz odpowiednio grubego elementu stali. Zjawisko saturacji powoduje, że na blaszanych konstrukcjach (np. karoserii) uchwyt trzyma słabiej. Sugerujemy wybór grubości blachy na podstawie tych parametrów.

Tabela 5: Praca w cieple (stabilność) - próg odporności
MPL 5x5x1.5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.58 kg / 1.28 lbs 580.0 g / 5.7 N	OK
40 °C	-2.2%	0.57 kg / 1.25 lbs 567.2 g / 5.6 N	OK
60 °C	-4.4%	0.55 kg / 1.22 lbs 554.5 g / 5.4 N
80 °C	-6.6%	0.54 kg / 1.19 lbs 541.7 g / 5.3 N
100 °C	-28.8%	0.41 kg / 0.91 lbs 413.0 g / 4.1 N

Zwykłe produkty NdFeB tracą moc po przekroczeniu progu termicznego. Unikaj wysokich temperatur – nadmiar ciepła może trwale uszkodzić ten produkt. Wraz ze wzrostem temperatury siła magnesu tymczasowo spada. Unikaj stosowania tego magnesu blisko grzejników wyższych niż jego bezpieczny zakres. Przekroczenie progu krytycznego spowoduje zniszczenia właściwości magnetycznych.

*Ważna informacja: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, jak i od tzw. współczynnika kształtu Pc. Cienkie magnesy (niski Pc) są narażone na utratę mocy szybciej niż magnesy długie. Status ostrzegawczy w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MPL 5x5x1.5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	1.33 kg / 2.92 lbs 4 518 Gs	0.20 kg / 0.44 lbs 199 g / 1.9 N	N/A
1 mm	0.97 kg / 2.15 lbs 5 027 Gs	0.15 kg / 0.32 lbs 146 g / 1.4 N	0.88 kg / 1.93 lbs ~0 Gs
2 mm	0.64 kg / 1.41 lbs 4 071 Gs	0.10 kg / 0.21 lbs 96 g / 0.9 N	0.57 kg / 1.27 lbs ~0 Gs
3 mm	0.39 kg / 0.86 lbs 3 188 Gs	0.06 kg / 0.13 lbs 59 g / 0.6 N	0.35 kg / 0.78 lbs ~0 Gs
5 mm	0.14 kg / 0.30 lbs 1 886 Gs	0.02 kg / 0.05 lbs 21 g / 0.2 N	0.12 kg / 0.27 lbs ~0 Gs
10 mm	0.01 kg / 0.03 lbs 569 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs
20 mm	0.00 kg / 0.00 lbs 108 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 9 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 5 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 1 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa magnesy oddziałują na siebie z dużo dalszego dystansu niż magnes i blacha. Połączenie magnes-magnes generuje silniejsze pole i większy zasięg działania. Planujesz stworzyć silny uchwyt? Zastosuj dwa magnesy zamiast neodymu i stali. Pamiętaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest ogromna. Siła odpychania jest nieznacznie słabsza niż siła przyciągania, ale wciąż duża.
*Wartość strumienia przy konfiguracji odpychania osiąga wartość ~0 Gs w geometrycznym środku szczeliny pomiędzy magnesami (anihilacja pól).
Uwaga: Pomiary odnoszą się do siły ścinającej dwóch jednakowych bloków magnetycznych (współczynnik tarcia ~0.15 dla powleczeniu Ni-Ni).

Tabela 7: Zagrożenia (elektronika) - środki ostrożności
MPL 5x5x1.5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	2.5 cm
Implant słuchowy	10 Gs (1.0 mT)	2.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	1.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.5 cm
Pilot do auta	50 Gs (5.0 mT)	1.5 cm
Karta płatnicza	400 Gs (40.0 mT)	0.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Potężne promieniowanie magnesu stanowi realne niebezpieczeństwo dla sprzętu IT oraz implantów medycznych. Neodymy wytwarzają strumień, które zakłóca pracę sprzętów cyfrowych. Zauważ: niewidoczne promieniowanie przenika przez ciało i obudowy. Wyjątkową uwagę muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Zagrożone są również: czasomierze automatyczne, kluczyki samochodowe, membrany i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MPL 5x5x1.5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	45.91 km/h (12.75 m/s)	0.02 J
30 mm	79.50 km/h (22.08 m/s)	0.07 J
50 mm	102.64 km/h (28.51 m/s)	0.11 J
100 mm	145.15 km/h (40.32 m/s)	0.23 J

Magnesy neodymowe są bardzo kruche – gwałtowne uderzenie o metal powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno pędzi z ogromną siłą. Siła kinetyczna może wywołać odłamki powłoki lub bolesne uszczypnięcia skóry. Koniecznie kontroluj produkt przy instalacji, aby nie uderzył gwałtownie w powierzchnię stali. Zderzenie z dużą prędkością niemal gwarantuje destrukcję neodymu. Używaj gogli BHP podczas pracy z dużymi magnesami.

Tabela 9: Specyfikacja ochrony powierzchni
MPL 5x5x1.5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 5x5x1.5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	799 Mx	8.0 µWb
Współczynnik P_c	0.36	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) emitowanego przez biegun magnesu. Parametr niezbędny dla konstruktorów prądnic oraz sensorów. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 5x5x1.5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.58 kg	Standard
Woda (dno rzeki)	0.66 kg (+0.08 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Pole magnetyczne przenika przez wodę bez żadnych strat. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Udźwig w pionie

*Pamiętaj: Na powierzchni pionowej magnes zachowa tylko ~20-30% siły prostopadłej.

2. Wpływ grubości blachy

*Cienka blacha (np. blacha karoseryjna) wyraźnie osłabia siłę trzymania.

3. Spadek mocy w temperaturze

*Dla materiału N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.36

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020172-2026

Szybki konwerter jednostek

Siła oderwania

Siła w kg

Newtony (N)

lbs

Pole magnetyczne

Indukcja (Gs)

Wystarczy wpisać daną, aby system sam obliczył pozostałe jednostki.

Sprawdź inne oferty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 5x25 / N38 - magnes neodymowy walcowy

2.31 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x475 [2xM8] / N42 - separator magnetyczny

1414.50 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x150 [2xM8] / N52 - separator magnetyczny

701.10 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 15x3 / N38 - magnes neodymowy walcowy

1.624 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 5x5x1.5 mm i wadze 0.28 g gwarantuje klasę premium połączenia. Ten blok magnetyczny o sile 5.68 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Kluczem do sukcesu jest zsuniecie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 0.58 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Stanowią kluczowy element w produkcji prądnic wiatrowych oraz systemów transportu bliskiego. Dzięki płaskiej powierzchni i dużej sile (ok. 0.58 kg), są idealne jako domykacze w meblarstwie oraz elementy montażowe w automatyce. Klienci często wybierają ten model do organizacji warsztatu na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Do montażu magnesów płaskich MPL 5x5x1.5 / N38 polecamy stosować mocne kleje epoksydowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 5x5x1.5 / N38 jest magnesowany osiowo (wymiar 1.5 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (5x5 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 5 mm (długość), 5 mm (szerokość) i 1.5 mm (grubość). Jest to blok magnetyczny o gabarytach 5x5x1.5 mm i masie własnej 0.28 g, gotowy do pracy w temperaturze do 80°C. Produkt spełnia normy dla magnesów klasy N38.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Korzyści

Należy pamiętać, iż obok wysokiej mocy, produkty te cechują się następującymi plusami:

Ich parametry są stabilne w czasie; po 10 latach użytkowania redukcja udźwigu to marginalne ~1%.
Pozostają niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest błyszcząca i wygląda estetycznie.
Wytwarzają niezwykle silne pole magnetyczne przy biegunach, co jest ich znakiem rozpoznawczym.
Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje właściwości.
Możliwość uzyskania skomplikowanych kształtów sprawia, że są idealne do indywidualnych zastosowań.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
Mały rozmiar, wielka moc – przy kompaktowej budowie oferują ogromną siłę, co jest kluczowe przy budowie małych urządzeń.

Wady

Warto znać też słabe strony magnesów neodymowych:

Uwaga na uszkodzenia mechaniczne – bez odpowiedniej obudowy mogą pękać przy upadku na twarde podłoże.
Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów hermetycznych (np. w gumie).
Trudności montażowe: zamiast próbować gwintować kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Charakterystyka udźwigu

Optymalny udźwig magnesu neodymowego – co ma na to wpływ?

Informacja o udźwigu została wyznaczona dla warunków idealnego styku, obejmującej:

na bloku wykonanej ze stali miękkiej, doskonale skupiającej strumień magnetyczny
o grubości nie mniejszej niż 10 mm
charakteryzującej się brakiem chropowatości
bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
podczas ciągnięcia w kierunku prostopadłym do płaszczyzny mocowania
w temp. ok. 20°C

Udźwig w praktyce – czynniki wpływu

W praktyce, rzeczywisty udźwig zależy od kilku kluczowych aspektów, uszeregowanych od kluczowych:

Dystans (między magnesem a blachą), ponieważ nawet mikroskopijna przerwa (np. 0,5 mm) skutkuje zmniejszenie udźwigu nawet o 50% (dotyczy to także farby, rdzy czy zanieczyszczeń).
Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada drastycznie, często do poziomu 20-30% wartości nominalnej.
Grubość podłoża – aby wykorzystać 100% mocy, stal musi być odpowiednio gruba. Blacha "papierowa" limituje udźwig (magnes „przebija” ją na wylot).
Typ metalu – nie każda stal przyciąga się identycznie. Dodatki stopowe osłabiają efekt przyciągania.
Wykończenie powierzchni – idealny styk jest możliwy tylko na gładkiej stali. Chropowata faktura tworzą poduszki powietrzne, osłabiając magnes.
Ciepło – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. W wyższych temperaturach tracą moc, a na mrozie zyskują na sile (do pewnej granicy).

Udźwig określano stosując wypolerowanej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, jednak przy siłach działających równolegle udźwig jest mniejszy nawet pięć razy. Dodatkowo, nawet minimalna przerwa między magnesem, a blachą obniża nośność.

Bezpieczna praca z magnesami neodymowymi

Ryzyko złamań

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Maksymalna temperatura

Nie przegrzewaj. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Wpływ na zdrowie

Zagrożenie życia: Magnesy neodymowe mogą dezaktywować rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli masz wszczepione implanty elektroniczne.

Bezpieczny dystans

Ochrona danych: Magnesy neodymowe mogą uszkodzić nośniki danych oraz delikatną elektronikę (implanty, protezy słuchu, czasomierze).

Reakcje alergiczne

Pewna grupa użytkowników ma uczulenie na nikiel, którym powlekane są standardowo magnesy neodymowe. Częste dotykanie może wywołać silną reakcję alergiczną. Wskazane jest stosowanie rękawiczek ochronnych.

Tylko dla dorosłych

Neodymowe magnesy to nie zabawki. Inhalacja kilku magnesów może doprowadzić do ich złączeniem się w jelitach, co stwarza śmiertelne niebezpieczeństwo i wymaga pilnej interwencji chirurgicznej.

Uszkodzenia czujników

Silne pole magnetyczne zakłóca funkcjonowanie kompasów w telefonach i nawigacjach GPS. Trzymaj z dala magnesów od telefonu, aby nie uszkodzić czujników.

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Uwaga na odpryski

Magnesy neodymowe to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Upadek dwóch magnesów wywoła ich rozpryśnięcie na drobne kawałki.

Potężne pole

Postępuj ostrożnie. Magnesy neodymowe działają z daleka i łączą się z impetem, często gwałtowniej niż jesteś w stanie przewidzieć.

Safety First! Szczegółowe omówienie o zagrożeniach w artykule: Niebezpieczne magnesy neodymowe.

MPL 5x5x1.5 / N38 - magnes neodymowy płytkowy

Właściwości fizyczne MPL 5x5x1.5 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza fizyczna magnesu neodymowego - dane

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy MPL 5x5x1.5 / N38

Tabela 2: Równoległa siła obsunięcia (ściana) MPL 5x5x1.5 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu MPL 5x5x1.5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MPL 5x5x1.5 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności MPL 5x5x1.5 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól MPL 5x5x1.5 / N38

Tabela 7: Zagrożenia (elektronika) - środki ostrożności MPL 5x5x1.5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia MPL 5x5x1.5 / N38

Tabela 9: Specyfikacja ochrony powierzchni MPL 5x5x1.5 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MPL 5x5x1.5 / N38

Tabela 11: Zastosowanie podwodne MPL 5x5x1.5 / N38

1. Udźwig w pionie

2. Wpływ grubości blachy

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Ekologia i recykling (GPSR)

Siła oderwania

Pole magnetyczne

Sprawdź inne oferty

MW 5x25 / N38 - magnes neodymowy walcowy

SM 32x475 [2xM8] / N42 - separator magnetyczny

SM 32x150 [2xM8] / N52 - separator magnetyczny

MW 15x3 / N38 - magnes neodymowy walcowy

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Korzyści

Wady

Charakterystyka udźwigu

Optymalny udźwig magnesu neodymowego – co ma na to wpływ?

Udźwig w praktyce – czynniki wpływu

Bezpieczna praca z magnesami neodymowymi

Ryzyko złamań

Maksymalna temperatura

Wpływ na zdrowie

Bezpieczny dystans

Reakcje alergiczne

Tylko dla dorosłych

Uszkodzenia czujników

Samozapłon

Uwaga na odpryski

Potężne pole

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy
MPL 5x5x1.5 / N38

Tabela 2: Równoległa siła obsunięcia (ściana)
MPL 5x5x1.5 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MPL 5x5x1.5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 5x5x1.5 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności
MPL 5x5x1.5 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MPL 5x5x1.5 / N38

Tabela 7: Zagrożenia (elektronika) - środki ostrożności
MPL 5x5x1.5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MPL 5x5x1.5 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MPL 5x5x1.5 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 5x5x1.5 / N38

Tabela 11: Zastosowanie podwodne
MPL 5x5x1.5 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
