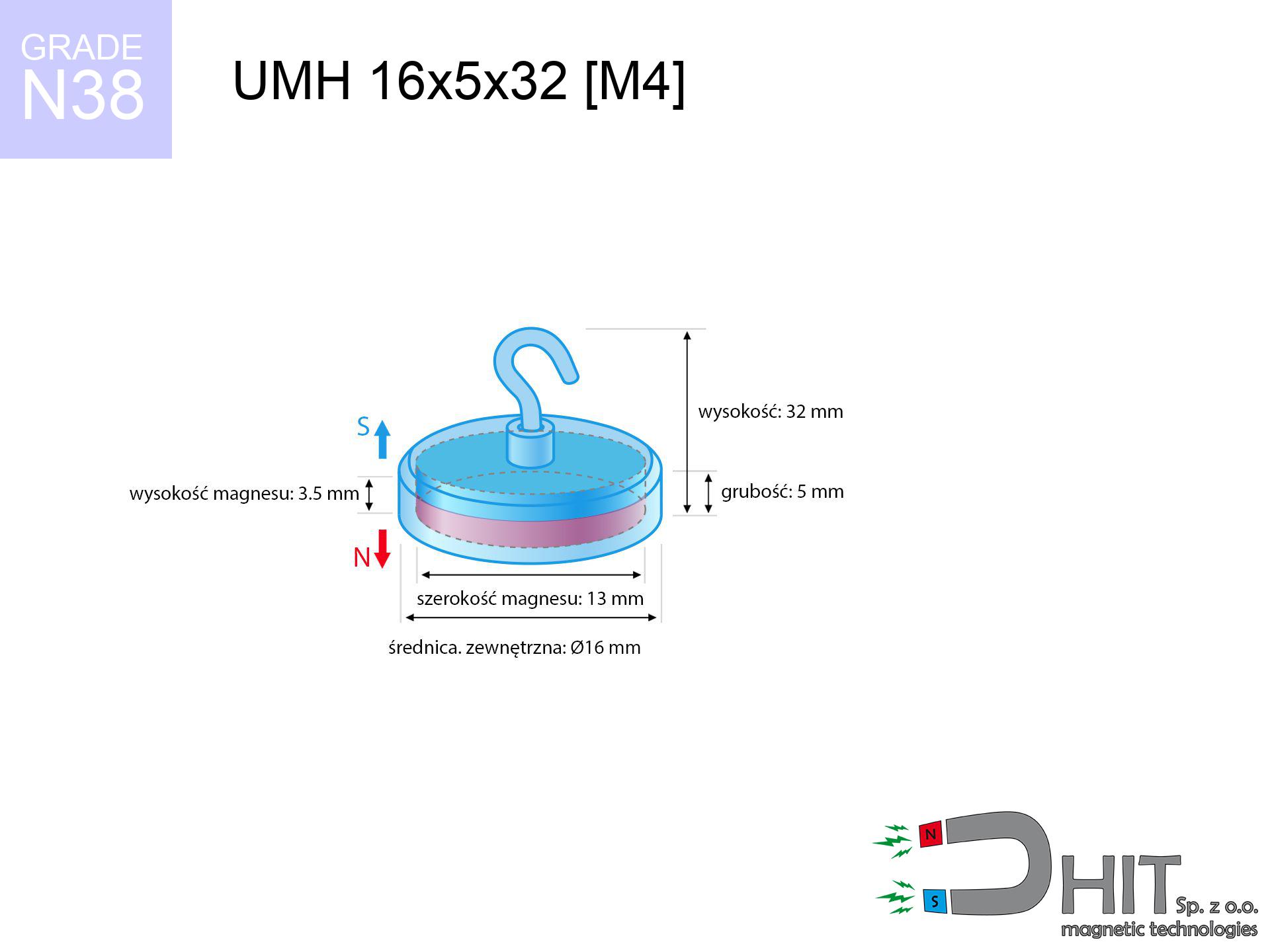

UMH 16x5x32 [M4] / N38 - uchwyt magnetyczny z hakiem

uchwyt magnetyczny z hakiem

Numer katalogowy 310424

GTIN/EAN: 5906301814535

5.00
Udźwig 7.50 kg / 73.55 N
Średnica Ø
16 mm [±1 mm]
Wysokość
32 mm [±1 mm]
Wysokość
5 mm [±1 mm]
Waga
12 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

zobacz parametry »

3.97 zł netto / szt.

4.88 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
3.97 zł
4.88 zł
cena od 100 szt.
3.73 zł
4.59 zł
cena od 250 szt.
3.49 zł
4.30 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne UMH 16x5x32 [M4] / N38 - uchwyt magnetyczny z hakiem

Specyfikacja / charakterystyka - UMH 16x5x32 [M4] / N38 - uchwyt magnetyczny z hakiem

właściwości
właściwości wartości
Nr kat. 310424
GTIN/EAN 5906301814535
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 16 mm [±1 mm]
Wysokość 32 mm [±1 mm]
Wysokość 5 mm [±1 mm]
Waga 12 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 7.50 kg / 73.55 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMH 16x5x32 [M4] / N38 - uchwyt magnetyczny z hakiem
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 310424-2026
Szybki konwerter jednostek

Siła oderwania

Pole magnetyczne

Wypełnij zaledwie jedno pole, by natychmiast zobaczyć rezultat w pozostałych.

Zobacz też inne propozycje

MP 10x7/3.5x3 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Wysyłamy za 2 dni

MP 10x7/3.5x3 / N38 - magnes neodymowy pierścieniowy

0.886 zł brutto / szt.
HH 16x5.3 [M3] / N38 - uchwyt magnetyczny przelotowy
Produkt dostępny Wysyłamy za 2 dni

HH 16x5.3 [M3] / N38 - uchwyt magnetyczny przelotowy

3.32 zł brutto / szt.
SM 25x200 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Wysyłamy za 2 dni

SM 25x200 [2xM8] / N52 - separator magnetyczny

615.00 zł brutto / szt.
MW 18.9x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 2 dni

MW 18.9x10 / N38 - magnes neodymowy walcowy

11.07 zł brutto / szt.
Uchwyty z hakiem są niezastąpione w sklepach wielkopowierzchniowych i magazynach do podwieszania reklam (systemy POS). W warsztatach i garażach doskonale sprawdzają się do prowadzenia kabli lub wieszania oświetlenia roboczego.
Końcówka jest w pełni demontowalna - możesz wykręcić hak i wkręcić w to miejsce śrubę, oczko lub inny element. Daje to ogromną elastyczność zastosowań i pozwala dostosować uchwyt do aktualnych potrzeb.
Nominalny udźwig (np. 7.50 kg) dotyczy siły prostopadłej (pionowej) przy montażu na suficie. Do ciężkich reklam sufitowych lub narzędzi zalecamy dobranie magnesu ze sporym zapasem mocy.
Dzięki metalowej osłonie, siła przyciągania jest skoncentrowana, co znacznie zwiększa udźwig w porównaniu do gołego magnesu. Obudowa zapewnia trwałość mechaniczną, co jest ważne w warunkach przemysłowych i montażowych.
Produkt nie jest jednak w pełni nierdzewny i nie zalecamy go do stałego użytku na deszczu. Do warunków zewnętrznych lepiej szukać wersji w gumie lub wykonanej ze stali nierdzewnej (na zamówienie).

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Korzyści

Należy pamiętać, iż obok wysokiej siły, produkty te cechują się następującymi zaletami:
  • Utrzymują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o symboliczny 1%.
  • Pozostają niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
  • Dzięki powłoce (NiCuNi, złoto, srebro) mają estetyczny, błyszczący wygląd.
  • Wytwarzają skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
  • Posiadają imponującą wytrzymałość termiczną, co umożliwia ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Opcja produkcji skomplikowanych kształtów sprawia, że są idealne do indywidualnych zastosowań.
  • Znajdują powszechne zastosowanie w nowoczesnej technice – od dysków twardych i silników, po precyzyjną aparaturę medyczną.
  • Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają wysoką skuteczność.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Delikatność mechaniczna to ich słaba strona. Łatwo ulegają uszkodzeniu przy zderzeniu, dlatego zalecamy obudowy lub uchwyty.
  • Standardowe magnesy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Rozważ wersje w obudowie z tworzywa do zastosowań zewnętrznych.
  • Nie należy ich nawiercać – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Parametry udźwigu

Maksymalna siła przyciągania magnesu – co ma na to wpływ?

Parametr siły jest wynikiem testu laboratoryjnego wykonanego w następującej konfiguracji:
  • przy zastosowaniu zwory ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
  • o grubości nie mniejszej niż 10 mm
  • z płaszczyzną idealnie równą
  • przy zerowej szczelinie (bez farby)
  • przy osiowym przyłożeniu siły odrywającej (kąt 90 stopni)
  • w neutralnych warunkach termicznych

Praktyczne aspekty udźwigu – czynniki

Na realną siłę wpływają konkretne warunki, m.in. (od priorytetowych):
  • Szczelina powietrzna (między magnesem a metalem), gdyż nawet niewielka odległość (np. 0,5 mm) skutkuje redukcję udźwigu nawet o 50% (dotyczy to także lakieru, rdzy czy brudu).
  • Kierunek działania siły – maksymalny parametr mamy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po blasze jest standardowo wielokrotnie niższa (ok. 1/5 udźwigu).
  • Masywność podłoża – zbyt cienka stal powoduje nasycenie magnetyczne, przez co część strumienia ucieka w powietrzu.
  • Skład materiału – nie każda stal reaguje tak samo. Dodatki stopowe pogarszają interakcję z magnesem.
  • Stan powierzchni – powierzchnie gładkie zapewniają maksymalny styk, co poprawia siłę. Powierzchnie chropowate zmniejszają efektywność.
  • Temperatura pracy – spieki NdFeB posiadają wrażliwość na temperaturę. Gdy jest gorąco tracą moc, a na mrozie zyskują na sile (do pewnej granicy).

Pomiar udźwigu realizowano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy prostopadłym działaniu siły, natomiast przy próbie przesunięcia magnesu siła trzymania jest mniejsza nawet pięciokrotnie. Dodatkowo, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą redukuje siłę trzymania.

Ostrzeżenia
Łatwopalność

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Ryzyko pęknięcia

Chroń oczy. Magnesy mogą pęknąć przy gwałtownym złączeniu, rozrzucając kawałki metalu w powietrze. Zalecamy okulary ochronne.

Bezpieczna praca

Zachowaj rozwagę. Magnesy neodymowe przyciągają z daleka i łączą się z ogromną siłą, często szybciej niż jesteś w stanie przewidzieć.

Interferencja magnetyczna

Ważna informacja: magnesy neodymowe generują pole, które dezorientują elektronikę precyzyjną. Utrzymuj odpowiednią odległość od komórki, tabletu i nawigacji.

Nośniki danych

Nie przykładaj magnesów do portfela, komputera czy ekranu. Pole magnetyczne może zniszczyć te urządzenia oraz skasować dane z kart.

Utrata mocy w cieple

Typowe magnesy neodymowe (klasa N) tracą moc po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Ryzyko uczulenia

Uwaga na nikiel: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy natychmiast zakończyć pracę z magnesami i zabezpieczyć dłonie.

Zakaz zabawy

Neodymowe magnesy nie są przeznaczone dla dzieci. Inhalacja kilku magnesów może skutkować ich przyciągnięciem przez ścianki jelit, co stanowi stan krytyczny i wymaga natychmiastowej operacji.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Implanty kardiologiczne

Zagrożenie życia: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli posiadasz urządzenia wspomagające.

Ważne! Szczegółowe omówienie o ryzyku w artykule: Niebezpieczne magnesy neodymowe.
