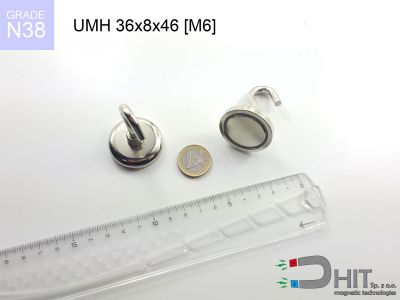

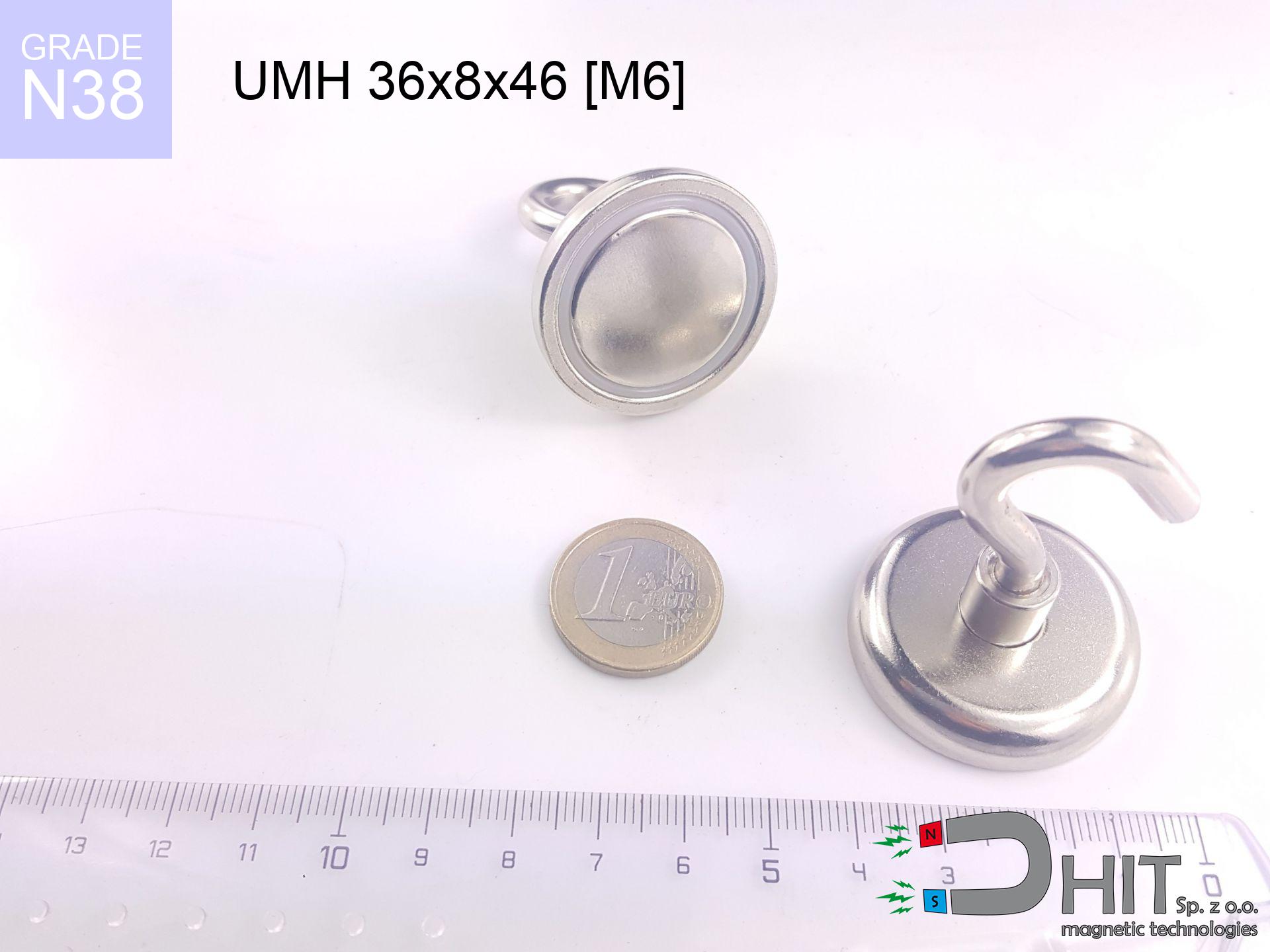

UMH 36x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

uchwyt magnetyczny z hakiem

Numer katalogowy 310428

GTIN/EAN: 5906301814573

5.00
Udźwig 43.00 kg / 421.69 N

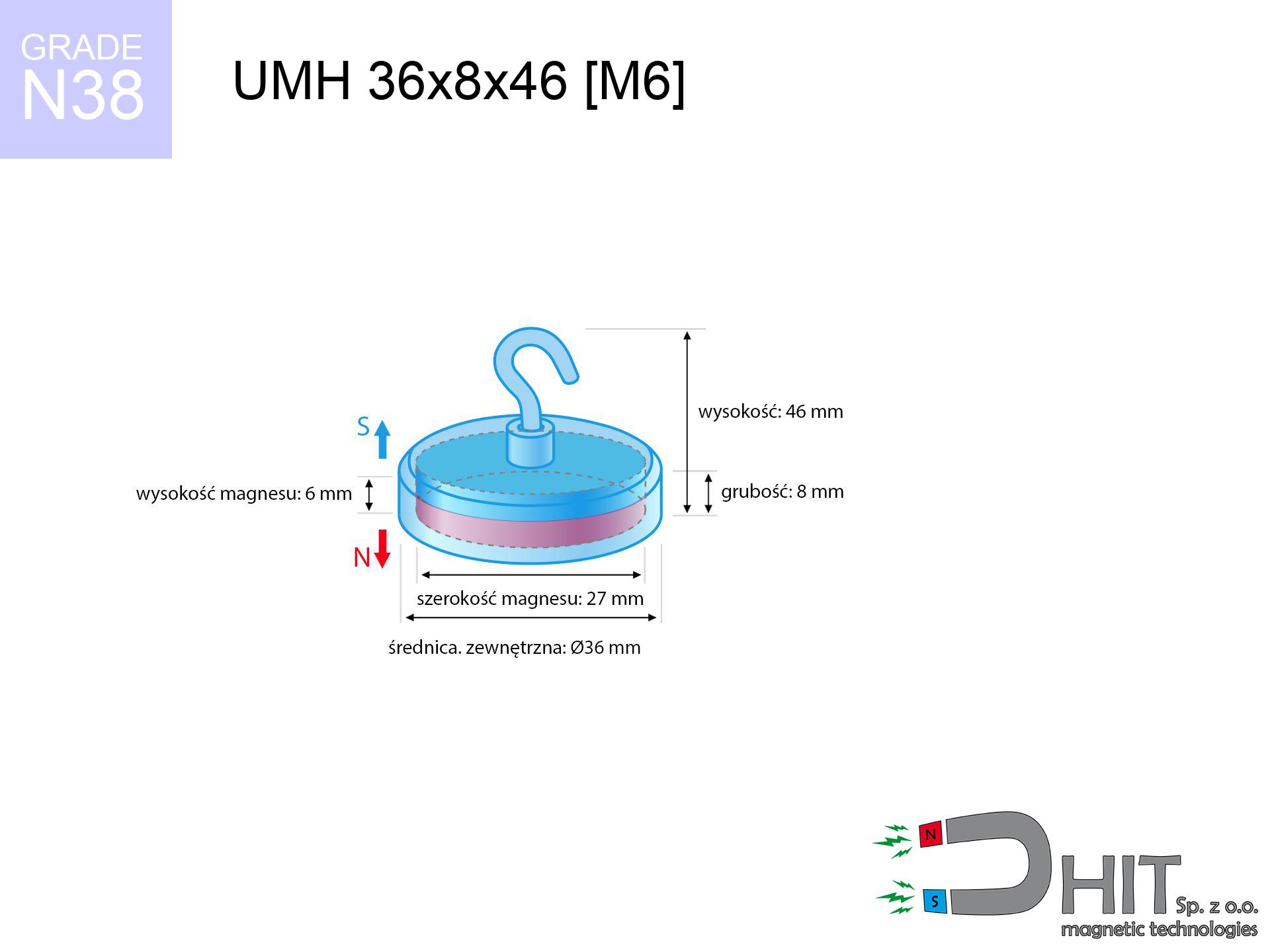

Średnica Ø
36 mm [±1 mm]
Wysokość
46 mm [±1 mm]
Wysokość
8 mm [±1 mm]
Waga
65 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

sprawdź parametry »

21.66 zł netto / szt.

26.64 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
21.66 zł
26.64 zł
cena od 20 szt.
20.36 zł
25.04 zł
cena od 40 szt.
19.06 zł
23.44 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne UMH 36x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

Specyfikacja / charakterystyka - UMH 36x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

właściwości
właściwości wartości
Nr kat. 310428
GTIN/EAN 5906301814573
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 36 mm [±1 mm]
Wysokość 46 mm [±1 mm]
Wysokość 8 mm [±1 mm]
Waga 65 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 43.00 kg / 421.69 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMH 36x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 310428-2026
Przelicznik magnesów

Udźwig magnesu

Pole magnetyczne

Uzupełnij jedną rubrykę, by natychmiast zobaczyć gotowe przeliczenia w pozostałych.

Inne propozycje

UMS 20x8.6x4.5x7 / N38 - uchwyt magnetyczny stożkowy
Produkt dostępny Wysyłamy za 2 dni

UMS 20x8.6x4.5x7 / N38 - uchwyt magnetyczny stożkowy

6.46 zł brutto / szt.
UMT 12x20 white / N38 - uchwyt magnetyczny do tablic
Produkt dostępny Wysyłamy za 2 dni

UMT 12x20 white / N38 - uchwyt magnetyczny do tablic

1.894 zł brutto / szt.
MP 16x8/4x3 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Wysyłamy za 2 dni

MP 16x8/4x3 / N38 - magnes neodymowy pierścieniowy

2.50 zł brutto / szt.
MP 20x5x5 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Wysyłamy za 2 dni

MP 20x5x5 / N38 - magnes neodymowy pierścieniowy

2.76 zł brutto / szt.
Magnes hakowy to idealne rozwiązanie do szybkiego montażu banerów, tabliczek i oznaczeń na stalowych konstrukcjach sufitowych. To uniwersalny wieszak, który można w każdej chwili przenieść w inne miejsce bez śladu.
Końcówka jest w pełni demontowalna - możesz wykręcić hak i wkręcić w to miejsce śrubę, oczko lub inny element. Dzięki temu jeden magnes może pełnić wiele funkcji - raz być hakiem, a raz uchwytem pod śrubę.
Największą siłę uzyskasz montując magnes na grubej, gładkiej powierzchni stalowej w pionie. Do ciężkich reklam sufitowych lub narzędzi zalecamy dobranie magnesu ze sporym zapasem mocy.
Dzięki metalowej osłonie, siła przyciągania jest skoncentrowana, co znacznie zwiększa udźwig w porównaniu do gołego magnesu. Obudowa zapewnia trwałość mechaniczną, co jest ważne w warunkach przemysłowych i montażowych.
Produkt nie jest jednak w pełni nierdzewny i nie zalecamy go do stałego użytku na deszczu. Przy długotrwałym kontakcie z wilgocią na zewnątrz może pojawić się rdzawy nalot na obudowie lub haku.

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Korzyści

Oprócz ogromną siłą, nasze magnesy wnoszą szereg innych zalet::
  • Długowieczność to ich atut – po upływie 10 lat spadek mocy wynosi zaledwie ~1% (wg testów).
  • Charakteryzują się ogromną odpornością na demagnetyzację, nawet w silnych polach zewnętrznych.
  • Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest błyszcząca i prezentuje się elegancko.
  • Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
  • Odpowiedni skład sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Duża swoboda w doborze kształtu i wymiaru to ich wielka zaleta w inżynierii.
  • Znajdują szerokie zastosowanie w przemyśle high-tech – od napędów HDD i motorów elektrycznych, po zaawansowaną diagnostykę.
  • Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Wady

Czego unikać? Wady i zagrożenia związane z neodymami:
  • Pamiętaj o ich kruchości – bez odpowiedniej obudowy mogą pękać przy gwałtownym zwarciu.
  • Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
  • Są podatne na rdzewienie w mokrym otoczeniu. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
  • Trudności montażowe: zamiast próbować gwintować kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gwinty.
  • Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
  • Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – od czego zależy?

Wartość udźwigu podana w specyfikacji dotyczy siły granicznej, którą zmierzono w warunkach laboratoryjnych, a mianowicie:
  • przy użyciu zwory ze stali niskowęglowej, zapewniającej maksymalne skupienie pola
  • której grubość to min. 10 mm
  • o szlifowanej powierzchni styku
  • w warunkach bezszczelinowych (metal do metalu)
  • dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w warunkach ok. 20°C

Determinanty praktycznego udźwigu magnesu

Należy pamiętać, że udźwig roboczy może być niższe w zależności od następujących czynników, zaczynając od najistotniejszych:
  • Szczelina – występowanie jakiejkolwiek warstwy (farba, brud, szczelina) przerywa obwód magnetyczny, co obniża moc gwałtownie (nawet o 50% przy 0,5 mm).
  • Kierunek siły – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada znacząco, często do poziomu 20-30% wartości maksymalnej.
  • Grubość blachy – za chuda blacha powoduje nasycenie magnetyczne, przez co część mocy ucieka na drugą stronę.
  • Rodzaj materiału – najlepszym wyborem jest stal o wysokiej przenikalności. Stale nierdzewne mogą mieć gorsze właściwości magnetyczne.
  • Stan powierzchni – szlifowane elementy gwarantują idealne doleganie, co poprawia siłę. Nierówny metal osłabiają chwyt.
  • Temperatura – podgrzanie magnesu skutkuje osłabieniem siły. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Siłę trzymania testowano na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy siłach działających równolegle udźwig jest mniejszy nawet 5 razy. Co więcej, nawet drobny odstęp między powierzchnią magnesu, a blachą obniża udźwig.

Zasady BHP dla użytkowników magnesów
Nie przegrzewaj magnesów

Uważaj na temperaturę. Podgrzanie magnesu na wysoką temperaturę trwale osłabi jego domenę magnetyczną i siłę przyciągania.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Poważne obrażenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Niklowa powłoka a alergia

Badania wskazują, że nikiel (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli jesteś alergikiem, wystrzegaj się bezpośredniego dotyku lub wybierz magnesy powlekane tworzywem.

Bezpieczny dystans

Ekstremalne oddziaływanie może zniszczyć zapis na kartach płatniczych, nośnikach HDD i innych nośnikach magnetycznych. Utrzymuj odległość min. 10 cm.

Zagrożenie dla najmłodszych

Magnesy neodymowe to nie zabawki. Przypadkowe zjedzenie kilku magnesów może doprowadzić do ich przyciągnięciem przez ścianki jelit, co stwarza stan krytyczny i wiąże się z koniecznością natychmiastowej operacji.

Nie lekceważ mocy

Przed użyciem, przeczytaj instrukcję. Gwałtowne złączenie może połamać magnes lub zranić dłoń. Myśl o krok do przodu.

Kompas i GPS

Moduły GPS i smartfony są niezwykle wrażliwe na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Uwaga medyczna

Ostrzeżenie medyczne: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione implanty elektroniczne.

Ryzyko pęknięcia

Magnesy neodymowe to materiał ceramiczny, co oznacza, że są podatne na pęknięcia. Upadek dwóch magnesów spowoduje ich rozkruszenie na drobne kawałki.
