Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

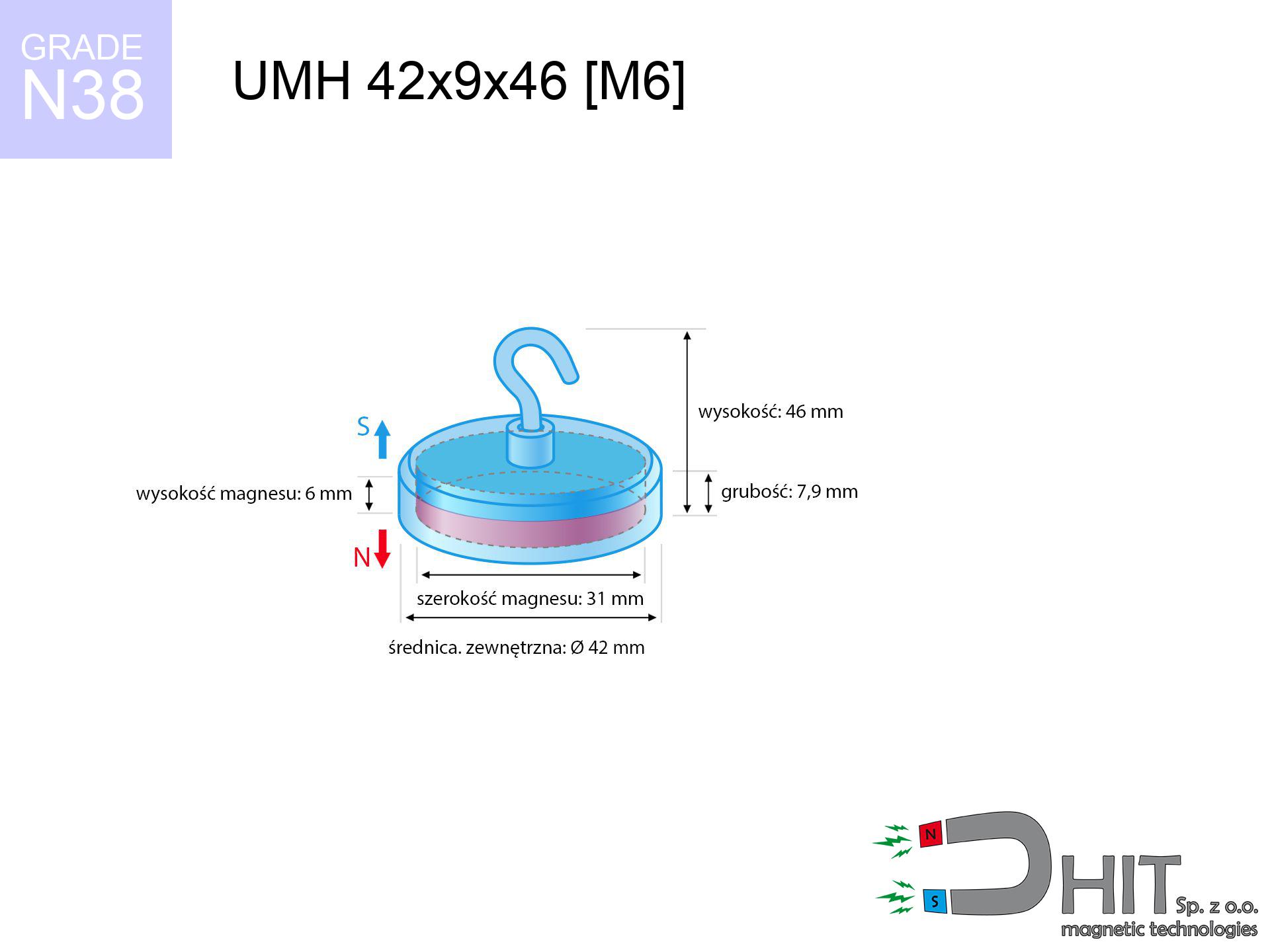

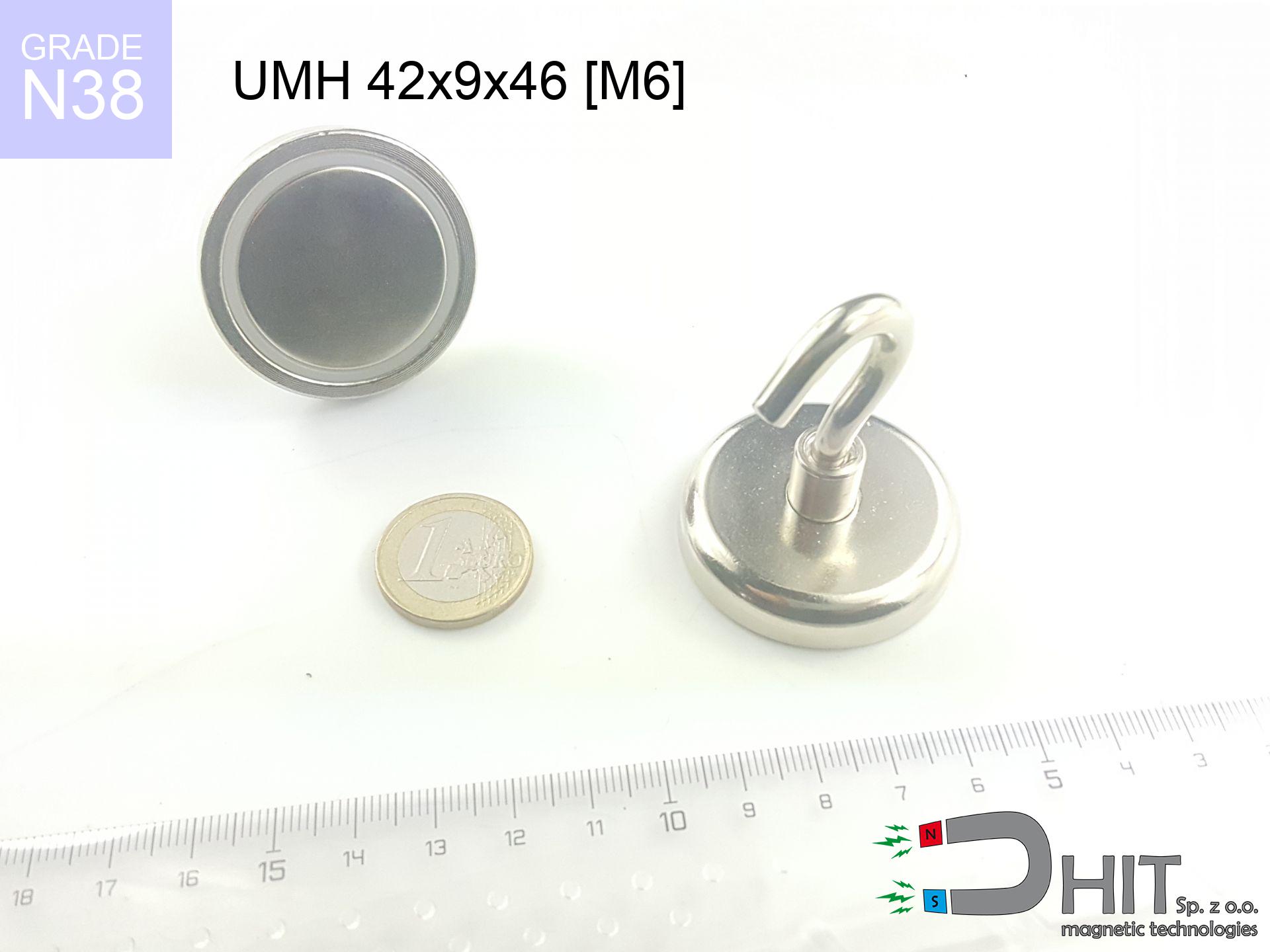

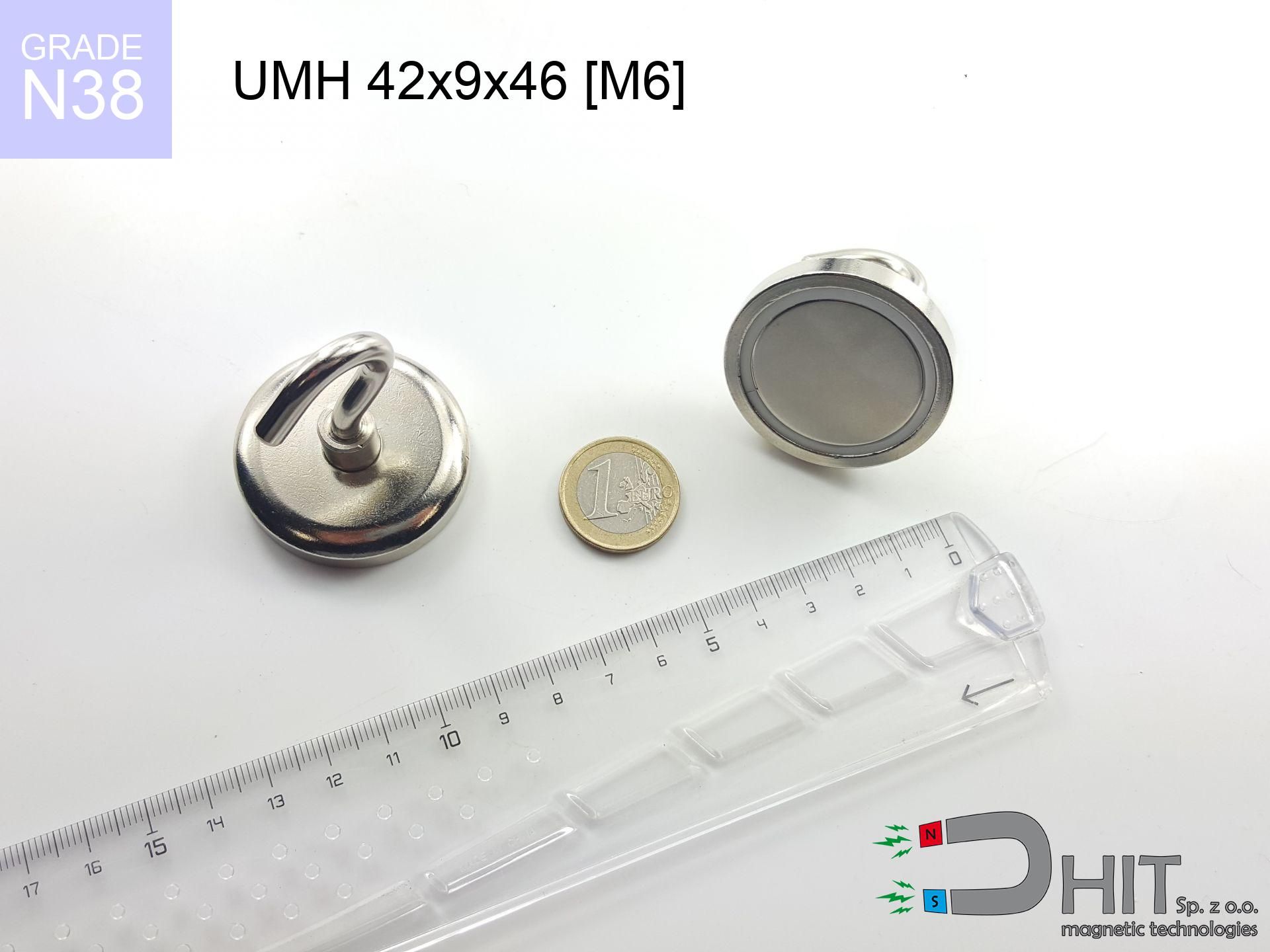

UMH 42x9x46 [M6] / N38 - uchwyt magnetyczny z hakiem

uchwyt magnetyczny z hakiem

Numer katalogowy 310429

GTIN/EAN: 5906301814580

5.00
Udźwig 66.00 kg / 647.24 N
Średnica Ø
42 mm [±1 mm]
Wysokość
46 mm [±1 mm]
Wysokość
9 mm [±1 mm]
Waga
90 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

właściwości techniczne »

29.26 zł netto / szt.

35.99 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
29.26 zł
35.99 zł
cena od 20 szt.
27.50 zł
33.83 zł
cena od 30 szt.
25.75 zł
31.67 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne UMH 42x9x46 [M6] / N38 - uchwyt magnetyczny z hakiem

Specyfikacja / charakterystyka - UMH 42x9x46 [M6] / N38 - uchwyt magnetyczny z hakiem

właściwości
właściwości wartości
Nr kat. 310429
GTIN/EAN 5906301814580
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 42 mm [±1 mm]
Wysokość 46 mm [±1 mm]
Wysokość 9 mm [±1 mm]
Waga 90 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 66.00 kg / 647.24 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMH 42x9x46 [M6] / N38 - uchwyt magnetyczny z hakiem
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Dane środowiskowe

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 310429-2026
Przelicznik magnesów

Siła oderwania

Indukcja magnetyczna

Wystarczy podać daną, aby kalkulator sam wyliczył brakujące pola.

Zobacz też inne produkty

UMH 32x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem
Produkt dostępny Wysyłamy jutro

UMH 32x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

22.14 zł brutto / szt.
UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny
Produkt dostępny Wysyłamy jutro

UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny

64.94 zł brutto / szt.
MW 38x3.5 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 38x3.5 / N38 - magnes neodymowy walcowy

15.83 zł brutto / szt.
MPL 5x4x1 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 5x4x1 / N38 - magnes neodymowy płytkowy

0.1845 zł brutto / szt.
Uchwyty z hakiem są niezastąpione w sklepach wielkopowierzchniowych i magazynach do podwieszania reklam (systemy POS). W warsztatach i garażach doskonale sprawdzają się do prowadzenia kabli lub wieszania oświetlenia roboczego.
Końcówka jest w pełni demontowalna - możesz wykręcić hak i wkręcić w to miejsce śrubę, oczko lub inny element. Dzięki temu jeden magnes może pełnić wiele funkcji - raz być hakiem, a raz uchwytem pod śrubę.
Podana wartość określa maksymalne obciążenie przy podwieszeniu pod grubą, poziomą belką stropową. Do ciężkich reklam sufitowych lub narzędzi zalecamy dobranie magnesu ze sporym zapasem mocy.
Kubek działa jak zwora magnetyczna, potęgując działanie neodymu i zwiększając efektywność. Goły magnes mógłby pęknąć przy gwałtownym przyłożeniu do metalu, a uchwyt jest na to odporny.
Standardowe uchwyty pokryte są warstwą niklu lub cynku, co chroni je przed korozją wewnątrz pomieszczeń. Przy długotrwałym kontakcie z wilgocią na zewnątrz może pojawić się rdzawy nalot na obudowie lub haku.

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Korzyści

Neodymy to nie tylko moc przyciągania, ale także inne istotne właściwości, w tym::
  • Ich parametry są stabilne w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
  • Są stabilne magnetycznie, gdyż wykazują wysoką odporność na pola rozmagnesowujące.
  • Dzięki powłoce (nikiel, Au, Ag) mają nowoczesny, metaliczny wygląd.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
  • Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
  • Wszechstronność kształtowania – można je wykonać w rozmaitych formach, dopasowanych do konkretnego projektu.
  • Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i urządzeń ratujących życie.
  • Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie gwarantują silne pole.

Słabe strony

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Delikatność mechaniczna to ich mankament. Łatwo ulegają uszkodzeniu przy upadku, dlatego zalecamy osłony lub montaż w stali.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
  • Z uwagi na specyfikę materiału, nie zaleca się gwintowania magnesu. Prościej użyć magnesu wklejonego w gniazdo z gwintem.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując uszkodzenia jelit.
  • Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Analiza siły trzymania

Optymalny udźwig magnesu neodymowego – co się na to składa?

Parametr siły jest rezultatem pomiaru zrealizowanego w warunkach wzorcowych:
  • z zastosowaniem blachy ze miękkiej stali, działającej jako element zamykający obwód
  • której wymiar poprzeczny to min. 10 mm
  • z powierzchnią oczyszczoną i gładką
  • bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
  • podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
  • w warunkach ok. 20°C

Udźwig w warunkach rzeczywistych – czynniki

Na realną siłę wpływają parametry środowiska pracy, głównie (od priorytetowych):
  • Przerwa między powierzchniami – każdy milimetr odległości (spowodowany np. okleiną lub nierównością) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Kierunek siły – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy próbie przesunięcia, magnes trzyma dużo słabiej (często ok. 20-30% siły nominalnej).
  • Grubość blachy – za chuda płyta powoduje nasycenie magnetyczne, przez co część strumienia jest tracona na drugą stronę.
  • Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Stale hartowane mogą przyciągać słabiej.
  • Gładkość podłoża – im gładsza i bardziej polerowana powierzchnia, tym lepsze przyleganie i silniejsze trzymanie. Chropowatość tworzą dystans powietrzny.
  • Ciepło – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco tracą moc, a w niskich zyskują na sile (do pewnej granicy).

Udźwig mierzono z wykorzystaniem wypolerowanej blachy o optymalnej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy siłach działających równolegle siła trzymania jest mniejsza nawet 75%. Co więcej, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą obniża nośność.

Bezpieczna praca przy magnesach z neodymem
Ryzyko pęknięcia

Choć wyglądają jak stal, neodym jest kruchy i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się rozpaść na drobiny.

Nie dawać dzieciom

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać aspirrowane, co prowadzi do perforacji jelit. Trzymaj z dala od niepowołanych osób.

Bezpieczny dystans

Nie przykładaj magnesów do portfela, laptopa czy telewizora. Magnes może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.

Bezpieczna praca

Zachowaj rozwagę. Magnesy neodymowe działają z daleka i łączą się z ogromną siłą, często szybciej niż jesteś w stanie przewidzieć.

Interferencja magnetyczna

Silne pole magnetyczne wpływa negatywnie na działanie czujników w telefonach i nawigacjach GPS. Trzymaj z dala magnesów do smartfona, aby nie uszkodzić czujników.

Ostrzeżenie dla sercowców

Pacjenci z kardiowerterem muszą utrzymać duży odstęp od magnesów. Pole magnetyczne może zatrzymać działanie implantu.

Niklowa powłoka a alergia

Powszechnie wiadomo, że powłoka niklowa (typowe wykończenie magnesów) jest silnym alergenem. Jeśli jesteś alergikiem, wystrzegaj się kontaktu skóry z metalem lub wybierz wersje w obudowie plastikowej.

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Maksymalna temperatura

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz magnesy odporne na ciepło (H, SH, UH).

Urazy ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.
