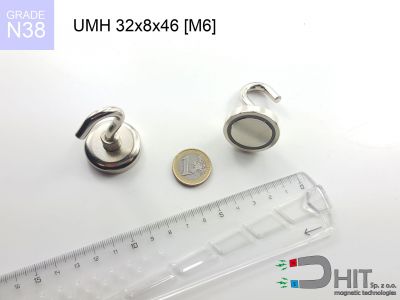

UMH 32x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

uchwyt magnetyczny z hakiem

Numer katalogowy 310427

GTIN/EAN: 5906301814566

Udźwig 38.00 kg / 372.65 N
Średnica Ø
32 mm [±1 mm]
Wysokość
46 mm [±1 mm]
Wysokość
8 mm [±1 mm]
Waga
53 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

poznaj specyfikację »

18.00 zł netto / szt.

22.14 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
18.00 zł
22.14 zł
cena od 20 szt.
16.92 zł
20.81 zł
cena od 50 szt.
15.84 zł
19.48 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Szczegóły techniczne - UMH 32x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

Specyfikacja / charakterystyka - UMH 32x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

właściwości
właściwości wartości
Nr kat. 310427
GTIN/EAN 5906301814566
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 32 mm [±1 mm]
Wysokość 46 mm [±1 mm]
Wysokość 8 mm [±1 mm]
Waga 53 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 38.00 kg / 372.65 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMH 32x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 310427-2026
Przelicznik magnesów

Siła oderwania

Moc pola

Wypełnij jedną rubrykę, by natychmiast zobaczyć rezultat dla wszystkich jednostek.

Sprawdź inne oferty

MW 15x2 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 3 dni

MW 15x2 / N38 - magnes neodymowy walcowy

1.218 zł brutto / szt.
UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
Produkt dostępny Wysyłamy za 3 dni

UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

33.95 zł brutto / szt.
UMC 36x6/4X8 / N38 - uchwyt magnetyczny cylindryczny
Produkt dostępny Wysyłamy za 3 dni

UMC 36x6/4X8 / N38 - uchwyt magnetyczny cylindryczny

21.49 zł brutto / szt.
MPL 30x15x2 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy za 3 dni

MPL 30x15x2 / N38 - magnes neodymowy płytkowy

3.89 zł brutto / szt.
Służą one do tworzenia mobilnych punktów zawieszenia bez konieczności wiercenia otworów w belkach. To uniwersalny wieszak, który można w każdej chwili przenieść w inne miejsce bez śladu.
Końcówka jest w pełni demontowalna - możesz wykręcić hak i wkręcić w to miejsce śrubę, oczko lub inny element. Sprawdź rozmiar gwintu w specyfikacji produktu, aby dobrać pasujące zamienniki.
Podana wartość określa maksymalne obciążenie przy podwieszeniu pod grubą, poziomą belką stropową. Przy montażu na ścianie (pionowo), siła udźwigu jest znacznie mniejsza ze względu na siłę ścinającą (magnes może zjeżdżać).
Kubek działa jak zwora magnetyczna, potęgując działanie neodymu i zwiększając efektywność. Goły magnes mógłby pęknąć przy gwałtownym przyłożeniu do metalu, a uchwyt jest na to odporny.
Powłoka antykorozyjna jest wystarczająca do zastosowań w sklepach, biurach i suchych magazynach. Przy długotrwałym kontakcie z wilgocią na zewnątrz może pojawić się rdzawy nalot na obudowie lub haku.

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Korzyści

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne istotne właściwości, w tym::
  • Ich parametry są stabilne w czasie; po 10 latach użytkowania zmniejszenie udźwigu to marginalne ~1%.
  • Zewnętrzne pola magnetyczne nie powodują ich szybkiego rozmagnesowania – posiadają wysoki współczynnik odporności magnetycznej.
  • Dzięki powłoce (NiCuNi, Au, Ag) zyskują nowoczesny, błyszczący wygląd.
  • Oferują maksymalną indukcję magnetyczną w punkcie styku, co gwarantuje ogromną siłę.
  • Wersje specjalistyczne radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
  • Możliwość uzyskania skomplikowanych kształtów sprawia, że są idealne do nietypowych zastosowań.
  • Znajdują powszechne zastosowanie w nowoczesnej technice – od napędów HDD i silników, po precyzyjną aparaturę medyczną.
  • Potęga w małej formie – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Ze względu na kruchość, trzeba się z nimi obchodzić delikatnie. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
  • Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, najlepszą opcją są magnesy w plastikowej osłonie.
  • Trudności montażowe: zamiast próbować gwintować kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
  • Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Charakterystyka udźwigu

Udźwig maksymalny dla magnesu neodymowego – co się na to składa?

Parametr siły jest wynikiem testu laboratoryjnego zrealizowanego w warunkach wzorcowych:
  • z użyciem płyty ze miękkiej stali, działającej jako zwora magnetyczna
  • o przekroju wynoszącej minimum 10 mm
  • z płaszczyzną wolną od rys
  • bez najmniejszej szczeliny pomiędzy magnesem a stalą
  • podczas odrywania w kierunku pionowym do płaszczyzny mocowania
  • przy temperaturze otoczenia ok. 20 stopni Celsjusza

Udźwig w praktyce – czynniki wpływu

Na efektywny udźwig oddziałują konkretne warunki, takie jak (od priorytetowych):
  • Dystans (pomiędzy magnesem a blachą), gdyż nawet niewielka odległość (np. 0,5 mm) może spowodować zmniejszenie udźwigu nawet o 50% (dotyczy to także farby, korozji czy brudu).
  • Kierunek działania siły – maksymalny parametr osiągamy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po powierzchni jest zazwyczaj kilkukrotnie mniejsza (ok. 1/5 udźwigu).
  • Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
  • Skład materiału – różne stopy przyciąga się identycznie. Dodatki stopowe pogarszają interakcję z magnesem.
  • Struktura powierzchni – im gładsza i bardziej polerowana blacha, tym większa strefa kontaktu i silniejsze trzymanie. Chropowatość tworzą dystans powietrzny.
  • Wpływ temperatury – gorące środowisko zmniejsza pole magnetyczne. Zbyt wysoka temperatura może trwale rozmagnesować magnes.

Pomiar udźwigu przeprowadzano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy siłach prostopadłych, z kolei przy siłach działających równolegle udźwig jest mniejszy nawet pięciokrotnie. Dodatkowo, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą redukuje udźwig.

Środki ostrożności podczas pracy przy magnesach neodymowych
Podatność na pękanie

Ryzyko skaleczenia. Magnesy mogą eksplodować przy gwałtownym złączeniu, rozrzucając kawałki metalu w powietrze. Ochrona wzroku wymagana.

Nie zbliżaj do komputera

Ekstremalne oddziaływanie może skasować dane na kartach płatniczych, nośnikach HDD i innych pamięciach. Trzymaj dystans min. 10 cm.

Reakcje alergiczne

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy natychmiast zakończyć pracę z magnesami i użyć środków ochronnych.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Ostrożność wymagana

Bądź ostrożny. Magnesy neodymowe przyciągają z daleka i zwierają z impetem, często szybciej niż zdążysz zareagować.

Limity termiczne

Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Chronić przed dziećmi

Bezwzględnie zabezpiecz magnesy przed najmłodszymi. Ryzyko zadławienia jest bardzo duże, a konsekwencje połączenia się magnesów wewnątrz organizmu są dramatyczne.

Zagrożenie życia

Osoby z rozrusznikiem serca muszą zachować bezpieczną odległość od magnesów. Pole magnetyczne może zakłócić działanie implantu.

Kompas i GPS

Urządzenia nawigacyjne są niezwykle wrażliwe na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może rozalibrować czujniki w Twoim telefonie.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.
