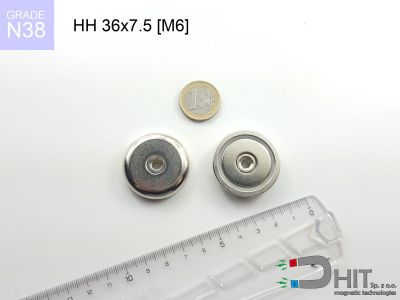

HH 36x7.5 [M6] / N38 - uchwyt magnetyczny przelotowy

uchwyt magnetyczny przelotowy

Numer katalogowy 370479

GTIN/EAN: 5906301814894

Udźwig 26.00 kg / 254.97 N
Średnica Ø
36 mm [±1 mm]
Wysokość
7.5 mm [±1 mm]
Waga
36 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

parametry techniczne »

31.63 zł netto / szt.

38.90 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
31.63 zł
38.90 zł
cena od 20 szt.
29.73 zł
36.57 zł
cena od 50 szt.
27.83 zł
34.24 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne HH 36x7.5 [M6] / N38 - uchwyt magnetyczny przelotowy

Specyfikacja / charakterystyka - HH 36x7.5 [M6] / N38 - uchwyt magnetyczny przelotowy

właściwości
właściwości wartości
Nr kat. 370479
GTIN/EAN 5906301814894
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 36 mm [±1 mm]
Wysokość 7.5 mm [±1 mm]
Waga 36 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 26.00 kg / 254.97 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka HH 36x7.5 [M6] / N38 - uchwyt magnetyczny przelotowy
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 370479-2026
Szybki konwerter jednostek

Udźwig magnesu

Pole magnetyczne

Uzupełnij tylko jedno pole, a otrzymasz gotowe przeliczenia w pozostałych.

Zobacz też inne oferty

UI 45x13x6 [C321] / N38 - uchwyt magnetyczny do identyfikatorów
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UI 45x13x6 [C321] / N38 - uchwyt magnetyczny do identyfikatorów

2.40 zł brutto / szt.
MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy

0.836 zł brutto / szt.
SM 32x475 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x475 [2xM8] / N52 - separator magnetyczny

1488.30 zł brutto / szt.
MW 70x40 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 70x40 / N38 - magnes neodymowy walcowy

395.40 zł brutto / szt.
Konstrukcja ta pozwala na solidne przykręcenie magnesu do podłoża za pomocą śruby lub nitu. Stalowa obudowa wzmacnia siłę przyciągania i chroni magnes przed pęknięciem.
Magnes wewnątrz jest kruchy, dlatego odradzamy używanie wkrętarek udarowych. Prawidłowy montaż gwarantuje długą żywotność uchwytu bez pęknięć.
Model HH 36x7.5 [M6] / N38 posiada siłę trzymania ok. 26.00 kg na grubej stali. Siła ta jest dostępna przy bezpośrednim kontakcie z metalem.
Uchwyty te są idealne do montażu na powierzchniach niemagnetycznych, takich jak drewno, płyta meblowa, ściana g-k czy plastik. Świetnie sprawdzają się jako punkty mocowania w reklamie i wystawiennictwie.
Produkt jest przeznaczony głównie do użytku w suchych pomieszczeniach. Do zastosowań zewnętrznych zalecamy dodatkowe zabezpieczenie lakierem lub wybór wersji w gumie.

Wady i zalety magnesów neodymowych Nd2Fe14B.

Korzyści

Magnesy neodymowe to nie tylko siła, ale także inne kluczowe cechy, w tym::
  • Ich parametry są stabilne w czasie; po 10 latach eksploatacji redukcja udźwigu to znikome ~1%.
  • Inne źródła magnetyzmu nie wpływają na ich utraty mocy – posiadają dużą zdolność koercji.
  • Wykończenie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i lśniący charakter.
  • Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie z dużą mocą.
  • Są przystosowane do pracy w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
  • Opcja produkcji złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
  • Znajdują szerokie zastosowanie w przemyśle high-tech – od napędów HDD i motorów elektrycznych, po zaawansowaną diagnostykę.
  • Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Wady

Mimo zalet, posiadają też wady:
  • Ze względu na brak elastyczności, trzeba się z nimi obchodzić delikatnie. Silne uderzenie może je zniszczyć, stąd zalecenie stosowania osłon.
  • Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) należy używać modele z oznaczeniem [AH].
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, najlepszą opcją są magnesy w gumowej otulinie.
  • Nie należy ich nawiercać – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
  • Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Podany w tabeli udźwig jest rezultatem pomiaru wykonanego w następującej konfiguracji:
  • na podłożu wykonanej ze stali konstrukcyjnej, doskonale skupiającej pole magnetyczne
  • o przekroju wynoszącej minimum 10 mm
  • charakteryzującej się równą strukturą
  • bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
  • dla siły przyłożonej pod kątem prostym (w osi magnesu)
  • w warunkach ok. 20°C

Praktyczny udźwig: czynniki wpływające

Na realną siłę oddziałują konkretne warunki, takie jak (od najważniejszych):
  • Szczelina – występowanie ciała obcego (farba, brud, powietrze) działa jak izolator, co obniża moc lawinowo (nawet o 50% przy 0,5 mm).
  • Kąt odrywania – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, siła trzymania spada znacząco, często do poziomu 20-30% wartości maksymalnej.
  • Grubość blachy – zbyt cienka stal powoduje nasycenie magnetyczne, przez co część mocy marnuje się w powietrzu.
  • Skład materiału – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla pogarszają interakcję z magnesem.
  • Struktura powierzchni – im równiejsza powierzchnia, tym lepsze przyleganie i wyższy udźwig. Chropowatość tworzą dystans powietrzny.
  • Temperatura pracy – magnesy neodymowe posiadają wrażliwość na temperaturę. Gdy jest gorąco tracą moc, a w niskich mogą być silniejsze (do pewnej granicy).

Siłę trzymania testowano na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet minimalna przerwa między powierzchnią magnesu, a blachą obniża nośność.

Środki ostrożności podczas pracy przy magnesach neodymowych
Bezpieczna praca

Zanim zaczniesz, przeczytaj instrukcję. Gwałtowne złączenie może połamać magnes lub zranić dłoń. Myśl o krok do przodu.

Nośniki danych

Bardzo silne pole magnetyczne może skasować dane na kartach płatniczych, dyskach twardych i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Magnesy są kruche

Mimo metalicznego wyglądu, neodym jest delikatny i nie znosi udarów. Nie uderzaj, gdyż magnes może się pokruszyć na drobiny.

Uwaga: zadławienie

Te produkty magnetyczne to nie zabawki. Przypadkowe zjedzenie dwóch lub więcej magnesów może doprowadzić do ich zaciśnięciem jelit, co stwarza bezpośrednie zagrożenie życia i wiąże się z koniecznością natychmiastowej operacji.

Uszkodzenia czujników

Intensywne promieniowanie magnetyczne zakłóca działanie kompasów w telefonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów do smartfona, aby uniknąć awarii czujników.

Ryzyko uczulenia

Powszechnie wiadomo, że powłoka niklowa (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli jesteś alergikiem, wystrzegaj się kontaktu skóry z metalem lub wybierz magnesy powlekane tworzywem.

Ryzyko złamań

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ryzyko rozmagnesowania

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Interferencja medyczna

Osoby z rozrusznikiem serca muszą utrzymać bezwzględny dystans od magnesów. Silny magnes może zakłócić działanie urządzenia ratującego życie.

Zagrożenie! Potrzebujesz więcej danych? Przeczytaj nasz artykuł: Czy magnesy są groźne?
