Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

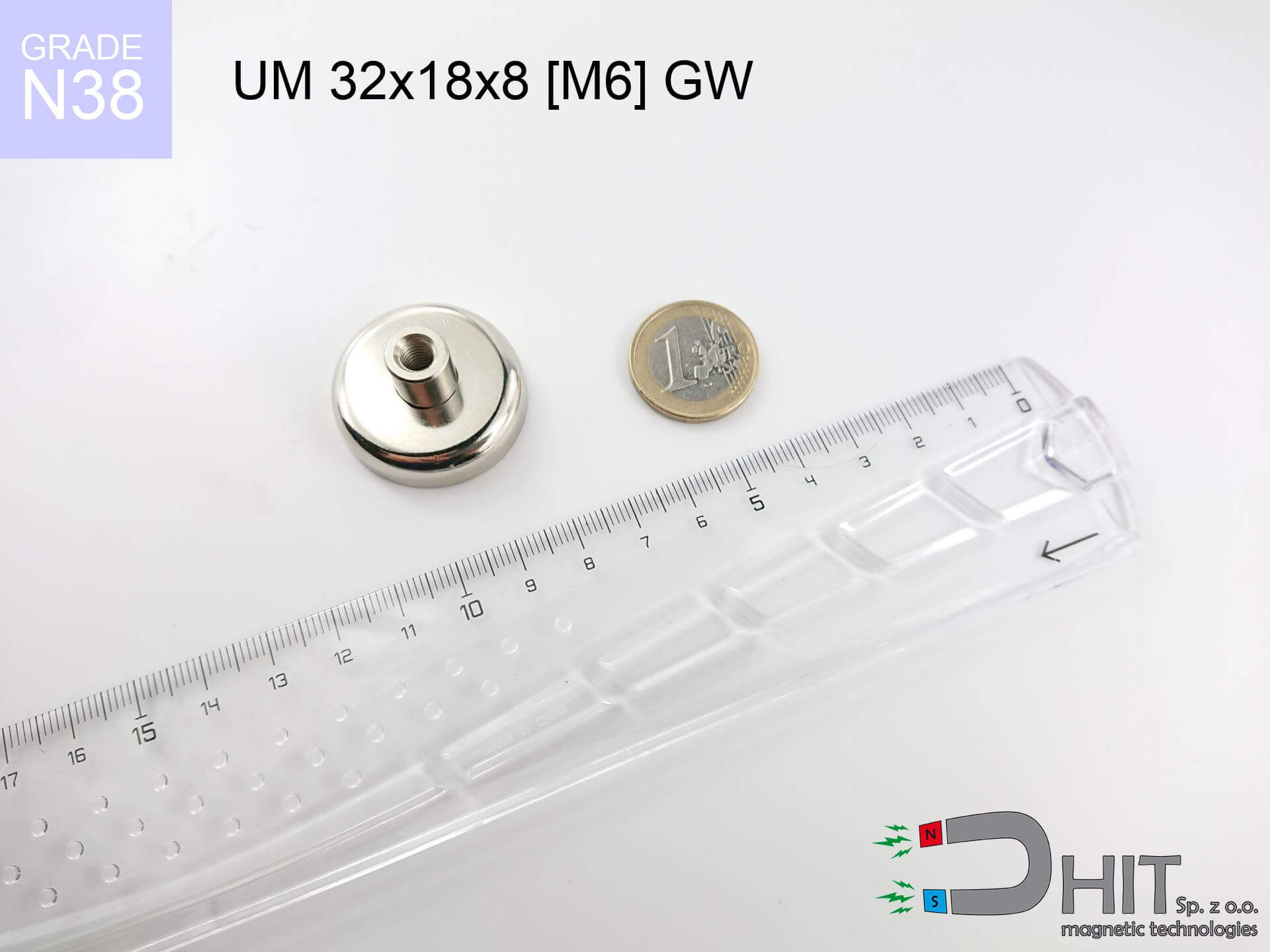

UMGW 32x18x8 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

uchwyt magnetyczny gwint wewnętrzny

Numer katalogowy 180318

GTIN/EAN: 5906301813743

5.00
Udźwig 34.00 kg / 333.43 N
Średnica Ø
32 mm [±1 mm]
Wysokość
18 mm [±1 mm]
Wysokość
8 mm [±1 mm]
Waga
42 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

zobacz parametry »

12.37 zł netto / szt.

15.22 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
12.37 zł
15.22 zł
cena od 30 szt.
11.63 zł
14.30 zł
cena od 130 szt.
10.89 zł
13.39 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

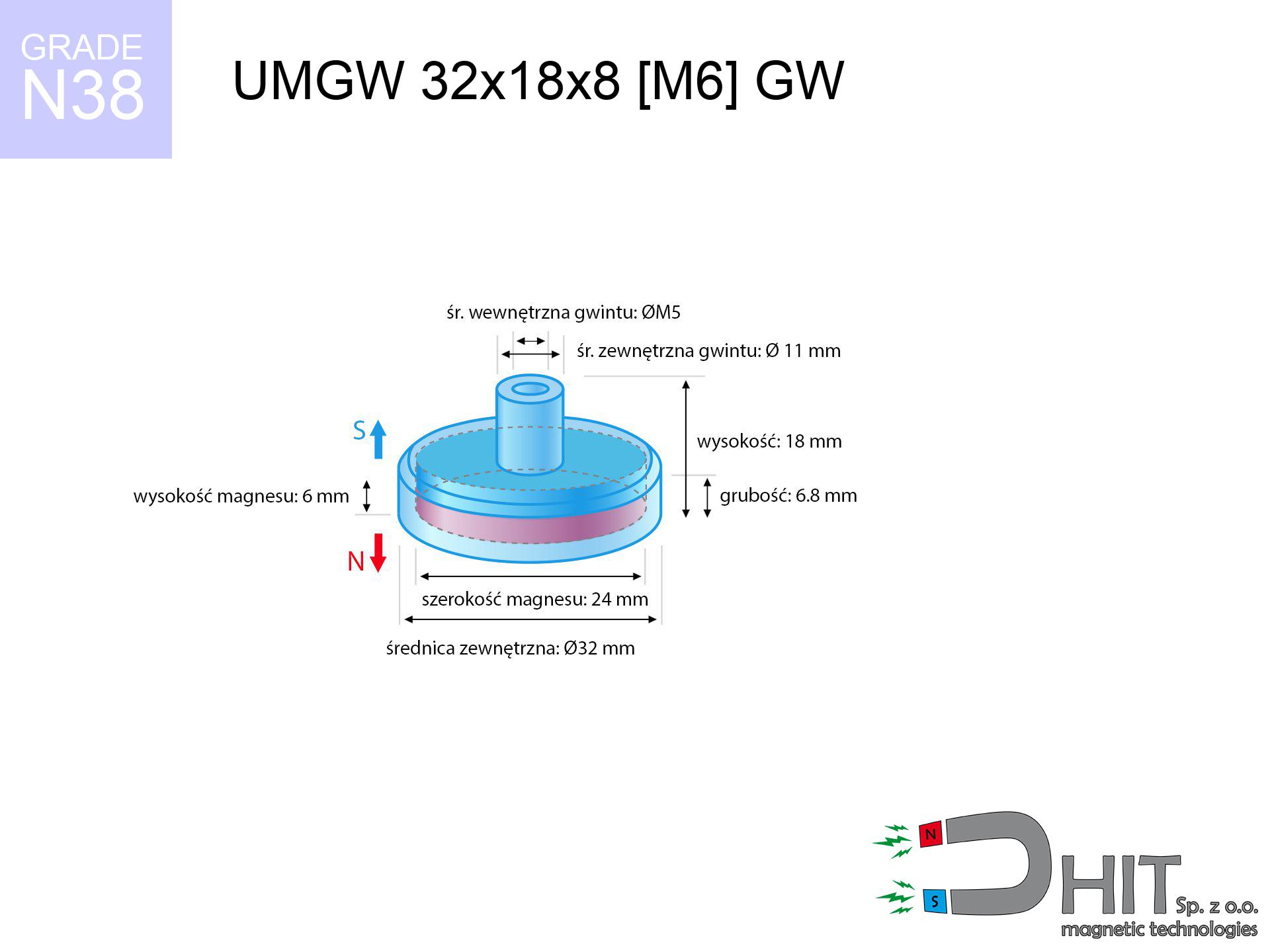

Szczegóły techniczne - UMGW 32x18x8 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Specyfikacja / charakterystyka - UMGW 32x18x8 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości
właściwości wartości
Nr kat. 180318
GTIN/EAN 5906301813743
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 32 mm [±1 mm]
Wysokość 18 mm [±1 mm]
Wysokość 8 mm [±1 mm]
Waga 42 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 34.00 kg / 333.43 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGW 32x18x8 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Dane środowiskowe

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 180318-2026
Kalkulator miar

Udźwig magnesu

Indukcja magnetyczna

Wpisz liczbę gdziekolwiek, a wszystkie inne rubryki zostaną obliczone automatycznie.

Sprawdź inne propozycje

SMZR 32x175 / N52 - separator magnetyczny z rączką
Produkt dostępny Wysyłamy jutro

SMZR 32x175 / N52 - separator magnetyczny z rączką

651.90 zł brutto / szt.
UMP 107x40 [M8+M10] GW F400 Lina / N38 - uchwyty magnetyczne do poszukiwań
Produkt dostępny Wysyłamy jutro

UMP 107x40 [M8+M10] GW F400 Lina / N38 - uchwyty magnetyczne do poszukiwań

450.00 zł brutto / szt.
MPL 40x10x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 40x10x5 / N38 - magnes neodymowy płytkowy

6.03 zł brutto / szt.
SM 25x100 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Wysyłamy jutro

SM 25x100 [2xM8] / N42 - separator magnetyczny

332.10 zł brutto / szt.
Stalowy kubek działa jak zwora, koncentrując strumień magnetyczny i zwiększając udźwig nawet kilkukrotnie. Dzięki temu uchwyt jest trwalszy, odporniejszy i bezpieczniejszy w montażu. Gwintowany otwór pozwala na stworzenie funkcjonalnego punktu montażowego w kilka sekund.
Należy uważać, aby nie wkręcić śruby zbyt głęboko w tuleję magnesu. Zalecamy sprawdzenie głębokości gwintu przed montażem i ewentualne skrócenie śruby. Warto zabezpieczyć gwint klejem do gwintów, jeśli połączenie ma być trwałe i odporne na drgania.
Stosuje się je do mocowania czujników, lamp, tabliczek znamionowych, osłon maszyn i instalacji. Pozwalają na montaż bez wiercenia w podłożu stalowym, co jest kluczowe w wynajmowanych przestrzeniach. W warsztacie mogą służyć jako punkty mocowania narzędzi lub przyrządów pomiarowych.
Podana siła to wartość maksymalna laboratoryjna uzyskana na czystej, gładkiej blasze. Przy cienkich blachach (np. karoseria, obudowa lodówki) siła będzie znacznie mniejsza, ponieważ stal nie jest w stanie przejąć całego pola magnetycznego. Przy odrywaniu bocznym (zsuwaniu) siła wynosi tylko ok. 1/3 udźwigu nominalnego.
Stalowe kubki są zazwyczaj pokryte warstwą niklu (błyszcząca) lub cynku (matowa/jasna), co zapewnia podstawową ochronę. Do zastosowań zewnętrznych zalecamy dodatkowe zabezpieczenie lakierem lub wybór wersji w gumie (hermetycznej). Całość jest dobrze zabezpieczona do standardowych zastosowań warsztatowych i przemysłowych.

Wady i zalety neodymowych magnesów Nd2Fe14B.

Zalety

Neodymy to nie tylko siła, ale także inne kluczowe właściwości, takie jak::
  • Długowieczność to ich atut – po upływie 10 lat spadek siły magnetycznej wynosi tylko ~1% (teoretycznie).
  • Zewnętrzne pola magnetyczne nie powodują ich szybkiego rozmagnesowania – posiadają dużą zdolność koercji.
  • Wykończenie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i gładki charakter.
  • Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie z dużą mocą.
  • Dzięki zaawansowanej technologii radzą sobie w temperaturach sięgających 230°C, zachowując swoje parametry.
  • Opcja produkcji złożonych kształtów sprawia, że są idealne do nietypowych zastosowań.
  • Stanowią kluczowy element w technologiach przyszłości, zasilając układy napędowe, sprzęt szpitalny czy elektronikę użytkową.
  • Potęga w małej formie – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Ograniczenia

Mimo zalet, posiadają też wady:
  • Należy uważać na wstrząsy – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
  • Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
  • Magnesy ciężko się obrabia – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Parametry udźwigu

Optymalny udźwig magnesu neodymowego – od czego zależy?

Parametr siły jest wynikiem testu laboratoryjnego przeprowadzonego w specyficznych, idealnych warunkach:
  • na płycie wykonanej ze stali miękkiej, optymalnie przewodzącej strumień magnetyczny
  • o grubości nie mniejszej niż 10 mm
  • z płaszczyzną oczyszczoną i gładką
  • w warunkach braku dystansu (metal do metalu)
  • dla siły działającej pod kątem prostym (w osi magnesu)
  • w warunkach ok. 20°C

Udźwig w praktyce – czynniki wpływu

Trzeba mieć na uwadze, że siła w aplikacji może być niższe zależnie od następujących czynników, w kolejności ważności:
  • Szczelina między powierzchniami – każdy milimetr dystansu (spowodowany np. lakierem lub nierównością) zmniejsza efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
  • Kąt odrywania – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, udźwig spada znacząco, często do poziomu 20-30% wartości nominalnej.
  • Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przechodzi przez materiał, zamiast zamienić się w udźwig.
  • Materiał blachy – stal miękka przyciąga najlepiej. Domieszki stopowe redukują przenikalność magnetyczną i siłę trzymania.
  • Struktura powierzchni – im gładsza i bardziej polerowana blacha, tym lepsze przyleganie i wyższy udźwig. Nierówności działają jak mikroszczeliny.
  • Otoczenie termiczne – wzrost temperatury skutkuje osłabieniem siły. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Siłę trzymania testowano na gładkiej blasze o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 75%. Dodatkowo, nawet drobny odstęp między magnesem, a blachą redukuje siłę trzymania.

Środki ostrożności podczas pracy przy magnesach neodymowych
Bezpieczny dystans

Bardzo silne pole magnetyczne może zniszczyć zapis na kartach płatniczych, dyskach twardych i innych nośnikach magnetycznych. Utrzymuj odległość min. 10 cm.

Rozruszniki serca

Zagrożenie życia: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Unikaj kontaktu, jeśli posiadasz urządzenia wspomagające.

Podatność na pękanie

Magnesy neodymowe to materiał ceramiczny, co oznacza, że są podatne na pęknięcia. Gwałtowne złączenie dwóch magnesów wywoła ich pęknięcie na drobne kawałki.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Wrażliwość na ciepło

Standardowe magnesy neodymowe (klasa N) tracą moc po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Potężne pole

Używaj magnesy z rozwagą. Ich ogromna siła może zaskoczyć nawet profesjonalistów. Zachowaj czujność i nie lekceważ ich siły.

Tylko dla dorosłych

Bezwzględnie chroń magnesy przed najmłodszymi. Ryzyko zadławienia jest wysokie, a konsekwencje zwarcia magnesów wewnątrz organizmu są nieodwracalne.

Zagrożenie wybuchem pyłu

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Alergia na nikiel

Informacja alergiczna: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy natychmiast zakończyć pracę z magnesami i zabezpieczyć dłonie.

Zagrożenie dla nawigacji

Silne pole magnetyczne zakłóca działanie kompasów w smartfonach i urządzeniach lokalizacyjnych. Trzymaj z dala magnesów od telefonu, aby nie uszkodzić czujników.

Safety First! Dowiedz się więcej o ryzyku w artykule: Niebezpieczeństwo pracy z magnesem.
