Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

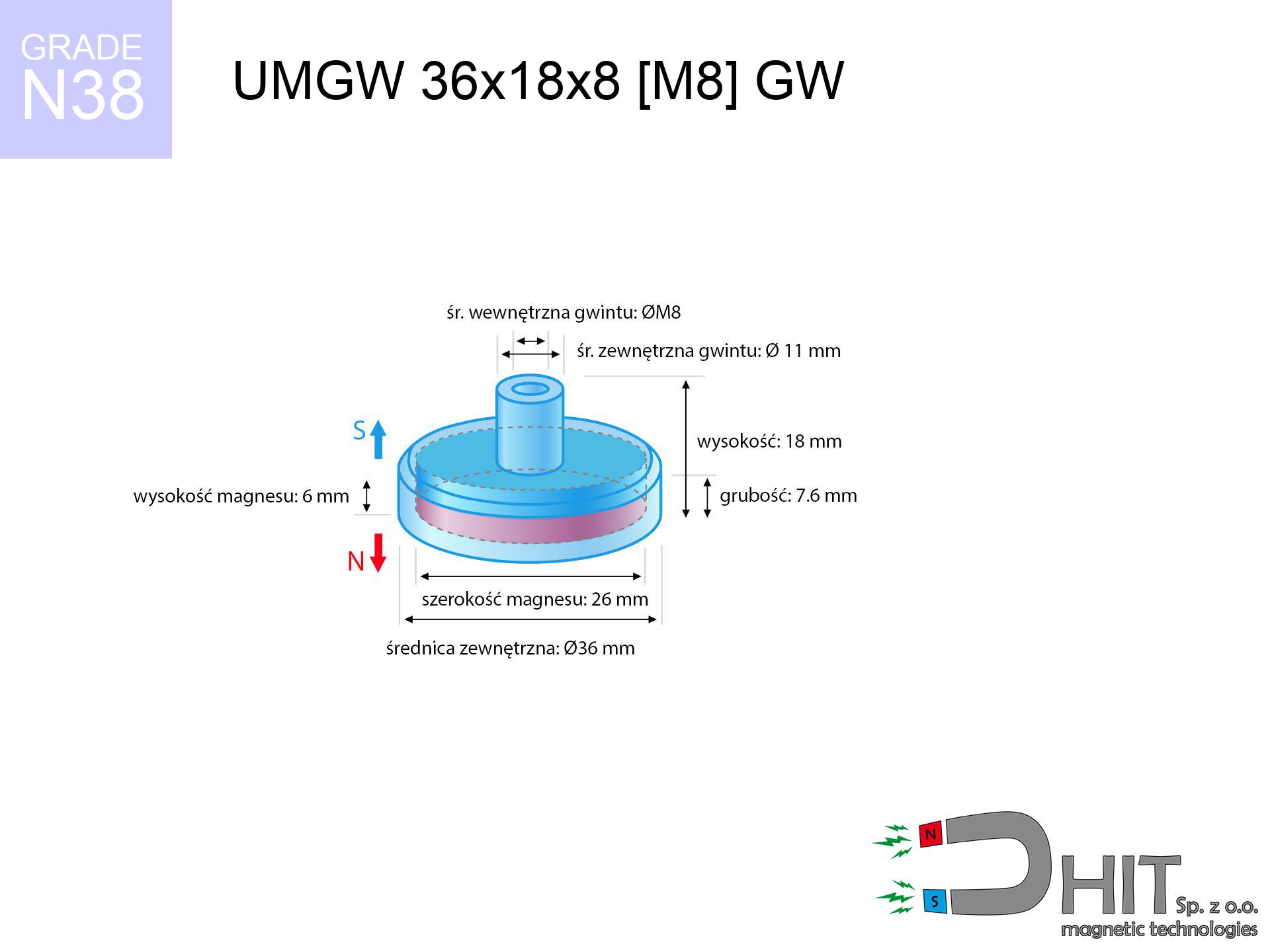

UMGW 36x18x8 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

uchwyt magnetyczny gwint wewnętrzny

Numer katalogowy 180319

GTIN/EAN: 5906301813750

5.00

Średnica Ø

36 mm [±1 mm]

Wysokość

18 mm [±1 mm]

Wysokość

8 mm [±1 mm]

Waga

52 g

Kierunek magnesowania

↑ osiowy

Udźwig

40.00 kg / 392.27 N

Powłoka

[NiCuNi] nikiel

zobacz parametry »

23.99 ZŁ z VAT / szt. + cena za transport

19.50 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
19.50 ZŁ
23.99 ZŁ
cena od 20 szt.
18.33 ZŁ
22.55 ZŁ
cena od 80 szt.
17.16 ZŁ
21.11 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Nie wiesz co wybrać?

Dzwoń do nas +48 22 499 98 98 lub skontaktuj się korzystając z formularz kontaktowy w sekcji kontakt.
Moc i budowę magnesu zweryfikujesz w naszym narzędziu online do obliczeń.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne UMGW 36x18x8 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Specyfikacja / charakterystyka - UMGW 36x18x8 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości
właściwości wartości
Nr kat. 180319
GTIN/EAN 5906301813750
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 36 mm [±1 mm]
Wysokość 18 mm [±1 mm]
Wysokość 8 mm [±1 mm]
Waga 52 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 40.00 kg / 392.27 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGW 36x18x8 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia
Specyfikacja materiałowa
żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%
Dane środowiskowe
recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 180319-2026
Przelicznik magnesów
Udźwig magnesu
Pole magnetyczne
Wprowadź wartość gdziekolwiek, a reszta zaktualizują się samoistnie.

Zobacz też inne oferty

MW 18.9x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 18.9x10 / N38 - magnes neodymowy walcowy

11.07 ZŁ brutto / szt.
MPL 40x18x10 SH / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 40x18x10 SH / N38 - magnes neodymowy płytkowy

36.29 ZŁ brutto / szt.
MW 4x5 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 4x5 / N38 - magnes neodymowy walcowy

0.320 ZŁ brutto / szt.
MW 6x2 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 6x2 / N38 - magnes neodymowy walcowy

0.246 ZŁ brutto / szt.
Stalowy kubek działa jak zwora, koncentrując strumień magnetyczny i zwiększając udźwig nawet kilkukrotnie. Metalowa osłona zabezpiecza magnes przed uszkodzeniami mechanicznymi, co jest częste w warunkach warsztatowych. Tuleja z gwintem wewnętrznym umożliwia łatwe przykręcenie dowolnego elementu (śruby, haka, rączki).
Należy uważać, aby nie wkręcić śruby zbyt głęboko w tuleję magnesu. Zalecamy sprawdzenie głębokości gwintu przed montażem i ewentualne skrócenie śruby. Można użyć podkładki dystansowej lub nakrętki kontrującej, aby ograniczyć głębokość wkręcania.
Uchwyty te są powszechnie używane w przemyśle, reklamie i budownictwie do szybkiego montażu. Służą jako baza do haczyków, uchwytów kablowych, organizerów i systemów oświetleniowych. Idealne do mocowania oświetlenia na obrabiarkach i stołach spawalniczych.
Nominalny udźwig (dla tego modelu ok. 40.00 kg) jest mierzony w warunkach idealnych: prostopadłe odrywanie od grubej stali (min. 10mm). Na cienkiej powierzchni czy pomalowanej szafce magnes będzie trzymał znacznie słabiej (nawet o 50-70%). Zawsze zalecamy dobranie magnesu z zapasem siły, szczególnie jeśli powierzchnia nie jest idealna.
Standardowa powłoka skutecznie chroni przed wilgocią w warunkach wewnętrznych. Na deszczu i mrozie powłoka może z czasem ulec degradacji, jeśli nie zostanie zabezpieczona. Sam magnes neodymowy wewnątrz również jest niklowany.

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Korzyści

Oprócz imponującą wydajnością magnetyczną, magnesy neodymowe posiadają szereg innych zalet::
  • Długowieczność to ich atut – po upływie dekady utrata mocy wynosi tylko ~1% (wg testów).
  • Są niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
  • Powłoka ochronna (np. niklowa) zapewnia im metaliczny połysk, co ma znaczenie estetyczne.
  • Oferują najwyższą indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na skuteczność.
  • Są przystosowane do pracy w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
  • Opcja produkcji złożonych kształtów sprawia, że są idealne do nietypowych zastosowań.
  • Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
  • Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują potężny udźwig, co jest kluczowe przy budowie małych urządzeń.

Słabe strony

Warto znać też słabe strony magnesów neodymowych:
  • Kruchość to ich słaba strona. Łatwo ulegają uszkodzeniu przy upadku, dlatego zalecamy obudowy lub uchwyty.
  • Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
  • Wilgoć powoduje korozję w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
  • Magnesy ciężko się obrabia – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
  • Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Analiza siły trzymania

Najwyższa nośność magnesu – od czego zależy?

Deklarowana siła magnesu odnosi się do maksymalnych osiągów, którą zmierzono w warunkach laboratoryjnych, co oznacza test:
  • przy zastosowaniu zwory ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
  • o grubości wynoszącej minimum 10 mm
  • charakteryzującej się gładkością
  • bez żadnej szczeliny pomiędzy magnesem a stalą
  • przy pionowym wektorze siły (kąt 90 stopni)
  • w temperaturze pokojowej

Co wpływa na udźwig w praktyce

Warto wiedzieć, iż udźwig roboczy będzie inne zależnie od poniższych elementów, zaczynając od najistotniejszych:
  • Szczelina powietrzna (między magnesem a metalem), gdyż nawet bardzo mała przerwa (np. 0,5 mm) może spowodować redukcję siły nawet o 50% (dotyczy to także lakieru, rdzy czy zanieczyszczeń).
  • Kąt odrywania – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada drastycznie, często do poziomu 20-30% wartości nominalnej.
  • Grubość stali – zbyt cienka blacha nie przyjmuje całego pola, przez co część mocy marnuje się na drugą stronę.
  • Typ metalu – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla osłabiają efekt przyciągania.
  • Faktura blachy – powierzchnie gładkie gwarantują idealne doleganie, co zwiększa siłę. Powierzchnie chropowate osłabiają chwyt.
  • Ciepło – magnesy neodymowe posiadają wrażliwość na temperaturę. W wyższych temperaturach są słabsze, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na gładkiej blaszce o optymalnej grubości, przy prostopadłym działaniu siły, z kolei przy próbie przesunięcia magnesu nośność jest mniejsza nawet 75%. Co więcej, nawet drobny odstęp pomiędzy powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Środki ostrożności podczas pracy z magnesami neodymowymi
Świadome użytkowanie

Postępuj ostrożnie. Magnesy neodymowe przyciągają z dużej odległości i zwierają z impetem, często szybciej niż zdążysz zareagować.

Ochrona dłoni

Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Nośniki danych

Unikaj zbliżania magnesów do portfela, komputera czy telewizora. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.

Tylko dla dorosłych

Magnesy neodymowe nie służą do zabawy. Przypadkowe zjedzenie dwóch lub więcej magnesów może doprowadzić do ich przyciągnięciem przez ścianki jelit, co stwarza bezpośrednie zagrożenie życia i wymaga natychmiastowej operacji.

Niklowa powłoka a alergia

Informacja alergiczna: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia świądu lub podrażnienia, należy natychmiast przerwać pracę z magnesami i użyć środków ochronnych.

Niebezpieczeństwo dla rozruszników

Zagrożenie życia: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Nie zbliżaj się, jeśli masz wszczepione implanty elektroniczne.

Nie przegrzewaj magnesów

Nie przegrzewaj. Magnesy neodymowe są wrażliwe na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Uszkodzenia czujników

Urządzenia nawigacyjne są niezwykle wrażliwe na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może trwale uszkodzić czujniki w Twoim telefonie.

Obróbka mechaniczna

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Rozprysk materiału

Spieki NdFeB to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Upadek dwóch magnesów spowoduje ich rozkruszenie na drobne kawałki.

Uwaga! Więcej informacji o zagrożeniach w artykule: Bezpieczeństwo pracy z magnesami.
