Produkt dostępny Wysyłamy jutro

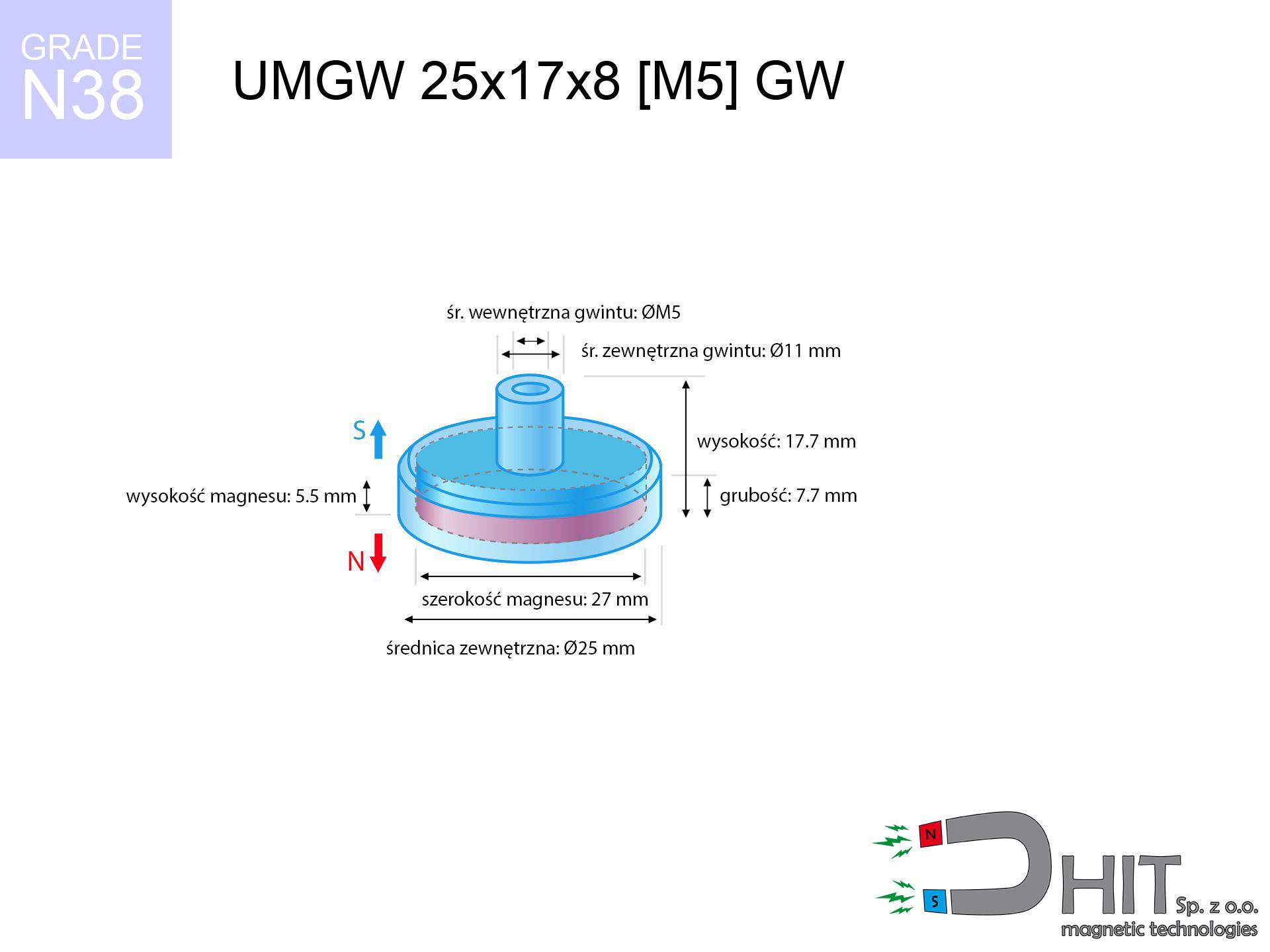

UMGW 25x17x8 [M5] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

uchwyt magnetyczny gwint wewnętrzny

Numer katalogowy 180317

GTIN/EAN: 5906301813736

5.00

Średnica Ø

25 mm [±1 mm]

Wysokość

17 mm [±1 mm]

Wysokość

8 mm [±1 mm]

Waga

25.4 g

Kierunek magnesowania

↑ osiowy

Udźwig

17.00 kg / 166.71 N

Powłoka

[NiCuNi] nikiel

sprawdź specyfikację techniczną »

11.91 ZŁ z VAT / szt. + cena za transport

9.68 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
9.68 ZŁ
11.91 ZŁ
cena od 50 szt.
9.10 ZŁ
11.19 ZŁ
cena od 200 szt.
8.52 ZŁ
10.48 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Potrzebujesz porady?

Zadzwoń i zapytaj +48 22 499 98 98 alternatywnie napisz za pomocą formularz w sekcji kontakt.
Parametry i budowę magnesu obliczysz dzięki naszemu kalkulatorze mocy.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Szczegółowa specyfikacja UMGW 25x17x8 [M5] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Specyfikacja / charakterystyka - UMGW 25x17x8 [M5] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości
właściwości wartości
Nr kat. 180317
GTIN/EAN 5906301813736
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 25 mm [±1 mm]
Wysokość 17 mm [±1 mm]
Wysokość 8 mm [±1 mm]
Waga 25.4 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 17.00 kg / 166.71 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGW 25x17x8 [M5] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia
Specyfikacja materiałowa
żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%
Zrównoważony rozwój
recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 180317-2026
Szybki konwerter jednostek
Siła oderwania
Pole magnetyczne
Wystarczy podać liczbę, żeby system sam obliczył resztę.

Zobacz też inne produkty

UMGZ 20x15x7 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny
Produkt dostępny Wysyłamy jutro

UMGZ 20x15x7 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

7.22 ZŁ brutto / szt.
MPL 42x20x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 42x20x5 / N38 - magnes neodymowy płytkowy

15.62 ZŁ brutto / szt.
MPL 6x6x6 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 6x6x6 / N38 - magnes neodymowy płytkowy

0.898 ZŁ brutto / szt.
MW 7x2 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 7x2 / N38 - magnes neodymowy walcowy

0.381 ZŁ brutto / szt.
Obudowa stalowa ekranuje pole magnetyczne z boków i góry, kierując całą jego moc w dół (na stronę aktywną). Metalowa osłona zabezpiecza magnes przed uszkodzeniami mechanicznymi, co jest częste w warunkach warsztatowych. Tuleja z gwintem wewnętrznym umożliwia łatwe przykręcenie dowolnego elementu (śruby, haka, rączki).
Należy uważać, aby nie wkręcić śruby zbyt głęboko w tuleję magnesu. Zalecamy sprawdzenie głębokości gwintu przed montażem i ewentualne skrócenie śruby. Warto zabezpieczyć gwint klejem do gwintów, jeśli połączenie ma być trwałe i odporne na drgania.
Stosuje się je do mocowania czujników, lamp, tabliczek znamionowych, osłon maszyn i instalacji. Pozwalają na montaż bez wiercenia w podłożu stalowym, co jest kluczowe w wynajmowanych przestrzeniach. W warsztacie mogą służyć jako punkty mocowania narzędzi lub przyrządów pomiarowych.
Nominalny udźwig (dla tego modelu ok. 17.00 kg) jest mierzony w warunkach idealnych: prostopadłe odrywanie od grubej stali (min. 10mm). Przy cienkich blachach (np. karoseria, obudowa lodówki) siła będzie znacznie mniejsza, ponieważ stal nie jest w stanie przejąć całego pola magnetycznego. Zawsze zalecamy dobranie magnesu z zapasem siły, szczególnie jeśli powierzchnia nie jest idealna.
Obudowa posiada zabezpieczenie antykorozyjne w postaci galwanicznego ocynku lub niklowania. Na deszczu i mrozie powłoka może z czasem ulec degradacji, jeśli nie zostanie zabezpieczona. Całość jest dobrze zabezpieczona do standardowych zastosowań warsztatowych i przemysłowych.

Zalety oraz wady neodymowych magnesów Nd2Fe14B.

Mocne strony

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne istotne cechy, w tym::
  • Ich parametry są stabilne w czasie; po 10 latach użytkowania redukcja udźwigu to marginalne ~1%.
  • Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność odporności magnetycznej.
  • Powłoka ochronna (np. niklowa) zapewnia im metaliczny połysk, co podnosi ich walory wizualne.
  • Oferują maksymalną indukcję magnetyczną w punkcie styku, co gwarantuje ogromną siłę.
  • Wykazują imponującą wytrzymałość termiczną, co umożliwia ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Opcja produkcji skomplikowanych kształtów sprawia, że są idealne do indywidualnych zastosowań.
  • Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
  • Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Wady

Warto znać też słabe strony magnesów neodymowych:
  • Ze względu na brak elastyczności, wymagają ostrożności. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
  • Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
  • Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
  • Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując uszkodzenia jelit.
  • Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Charakterystyka udźwigu

Najwyższa nośność magnesu – co ma na to wpływ?

Siła trzymania 17.00 kg jest rezultatem pomiaru zrealizowanego w warunkach wzorcowych:
  • z zastosowaniem blachy ze miękkiej stali, pełniącej rolę element zamykający obwód
  • której grubość wynosi ok. 10 mm
  • charakteryzującej się brakiem chropowatości
  • bez żadnej szczeliny pomiędzy magnesem a stalą
  • dla siły przyłożonej pod kątem prostym (w osi magnesu)
  • w stabilnej temperaturze pokojowej

Udźwig magnesu w użyciu – kluczowe czynniki

Na realną siłę oddziałują parametry środowiska pracy, głównie (od najważniejszych):
  • Szczelina powietrzna (między magnesem a blachą), gdyż nawet bardzo mała odległość (np. 0,5 mm) może spowodować drastyczny spadek siły nawet o 50% (dotyczy to także farby, rdzy czy zanieczyszczeń).
  • Kierunek siły – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
  • Grubość blachy – za chuda stal nie zamyka strumienia, przez co część strumienia marnuje się w powietrzu.
  • Rodzaj materiału – najlepszym wyborem jest czysta stal żelazna. Żeliwo mogą mieć gorsze właściwości magnetyczne.
  • Struktura powierzchni – im równiejsza blacha, tym większa strefa kontaktu i wyższy udźwig. Nierówności tworzą dystans powietrzny.
  • Wpływ temperatury – gorące środowisko zmniejsza siłę przyciągania. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.

Siłę trzymania testowano na gładkiej blasze o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięć razy. Co więcej, nawet minimalna przerwa pomiędzy magnesem, a blachą obniża udźwig.

BHP przy magnesach
Interferencja medyczna

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne zakłóca elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Nie przegrzewaj magnesów

Uważaj na temperaturę. Ekspozycja magnesu powyżej 80 stopni Celsjusza trwale osłabi jego domenę magnetyczną i siłę przyciągania.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Produkt nie dla dzieci

Bezwzględnie chroń magnesy przed dostępem dzieci. Ryzyko zadławienia jest bardzo duże, a skutki połączenia się magnesów wewnątrz organizmu są nieodwracalne.

Kruchy spiek

Ryzyko skaleczenia. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając kawałki metalu w powietrze. Zalecamy okulary ochronne.

Niklowa powłoka a alergia

Informacja alergiczna: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.

Potężne pole

Przed przystąpieniem do pracy, przeczytaj instrukcję. Niekontrolowane przyciągnięcie może zniszczyć magnes lub zranić dłoń. Myśl o krok do przodu.

Bezpieczny dystans

Nie zbliżaj magnesów do dokumentów, laptopa czy telewizora. Pole magnetyczne może zniszczyć te urządzenia oraz wymazać paski magnetyczne z kart.

Elektronika precyzyjna

Urządzenia nawigacyjne są niezwykle podatne na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może trwale uszkodzić sensory w Twoim telefonie.

Ochrona dłoni

Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zachowaj ostrożność! Chcesz wiedzieć więcej? Przeczytaj nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?
