Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

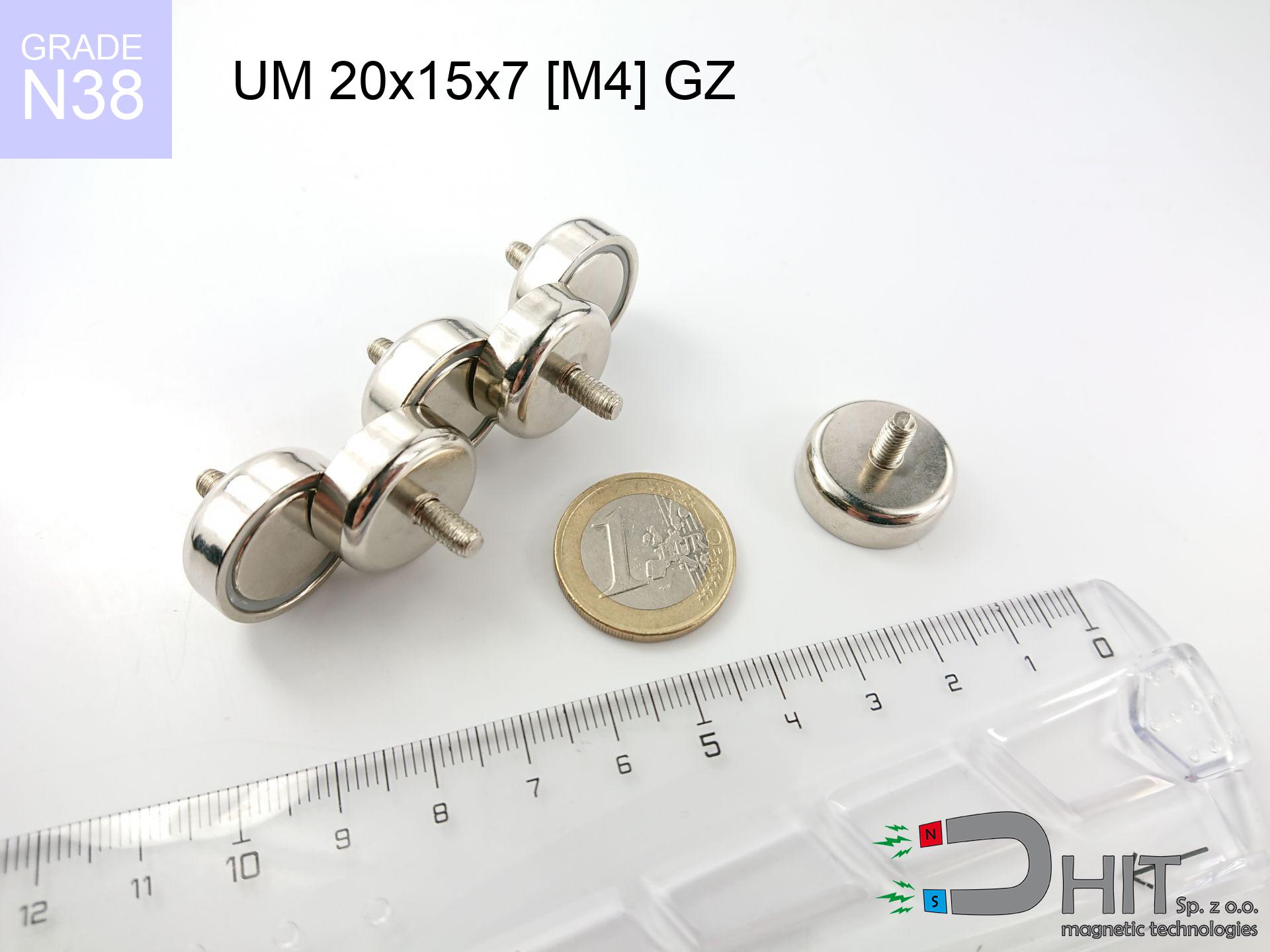

UMGZ 20x15x7 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

uchwyt magnetyczny gwint zewnętrzny

Numer katalogowy 190322

GTIN/EAN: 5906301813811

5.00
Udźwig 9.00 kg / 88.26 N
Średnica Ø
20 mm [±1 mm]
Wysokość
15 mm [±1 mm]
Wysokość
7 mm [±1 mm]
Waga
14 g
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

właściwości techniczne »

5.87 zł netto / szt.

7.22 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
5.87 zł
7.22 zł
cena od 100 szt.
5.52 zł
6.79 zł
cena od 150 szt.
5.17 zł
6.35 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

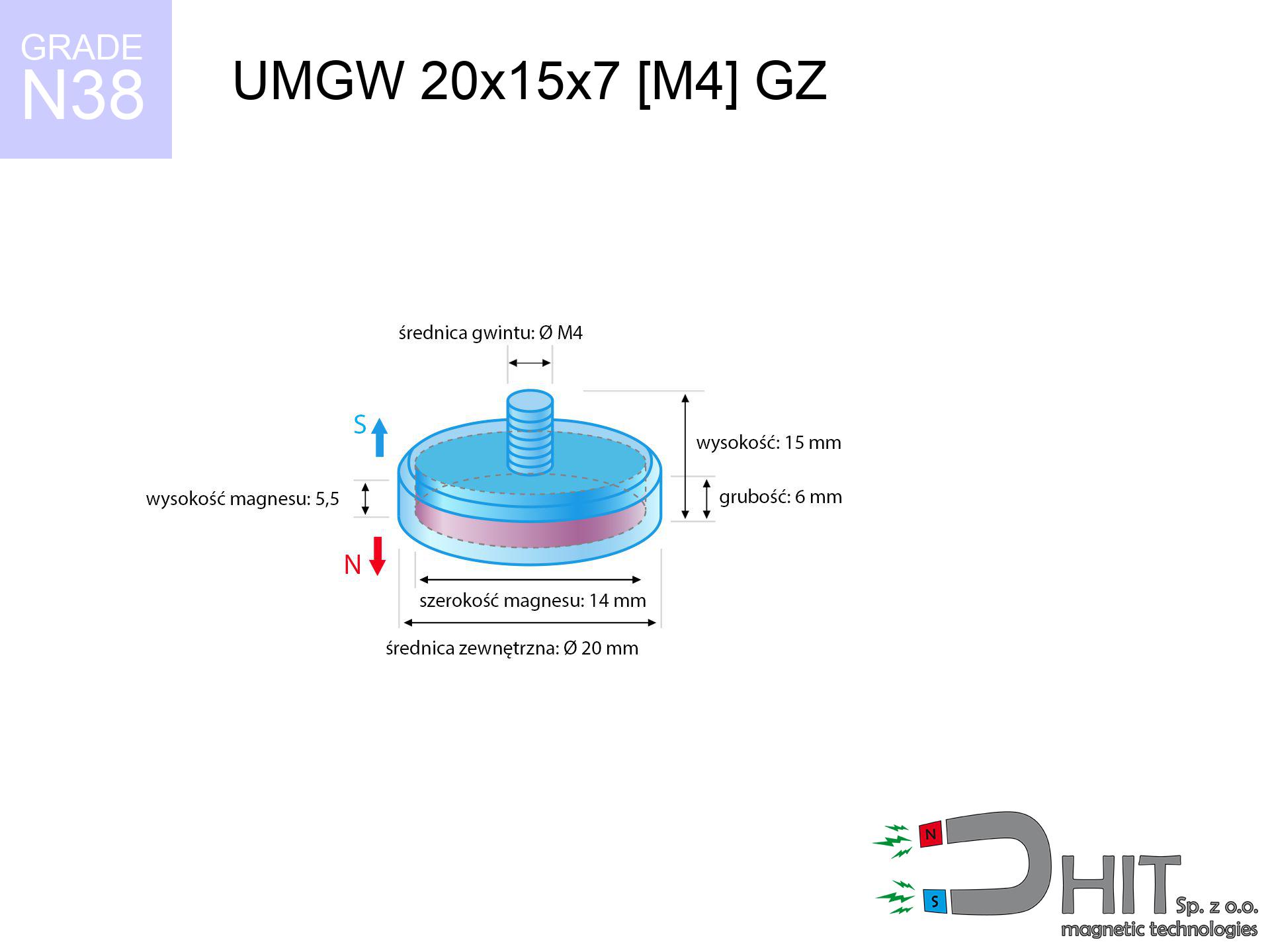

Szczegóły techniczne - UMGZ 20x15x7 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

Specyfikacja / charakterystyka - UMGZ 20x15x7 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

właściwości
właściwości wartości
Nr kat. 190322
GTIN/EAN 5906301813811
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 20 mm [±1 mm]
Wysokość 15 mm [±1 mm]
Wysokość 7 mm [±1 mm]
Waga 14 g
Udźwig ~ ? 9.00 kg / 88.26 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGZ 20x15x7 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 190322-2026
Szybki konwerter jednostek

Siła oderwania

Moc pola

Wpisz tylko liczbę, żeby system automatycznie przeliczył resztę.

Zobacz też inne propozycje

MP 30x6x10 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 30x6x10 / N38 - magnes neodymowy pierścieniowy

16.00 zł brutto / szt.
UMH 16x5x32 [M4] / N38 - uchwyt magnetyczny z hakiem
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMH 16x5x32 [M4] / N38 - uchwyt magnetyczny z hakiem

4.88 zł brutto / szt.
AM ucho [M8] - akcesoria magnetyczne
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

AM ucho [M8] - akcesoria magnetyczne

4.92 zł brutto / szt.
MW 5x4 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 5x4 / N38 - magnes neodymowy walcowy

0.369 zł brutto / szt.
Magnes z wbudowaną śrubą świetnie nadaje się do przykręcania nakrętką do obudów, profili i płaskowników. Montaż polega na wsunięciu śruby w otwór i zabezpieczeniu nakrętką (np. motylkową). Są powszechnie stosowane przy budowie maszyn, stoisk targowych, w oświetleniu i reklamie.
Zbyt mocne dokręcanie kluczem może spowodować obrócenie się trzpienia w kubku lub zerwanie gwintu. Przy montażu warto używać klucza dynamometrycznego lub dokręcać z wyczuciem. Konstrukcja jest trwała i przystosowana do warunków przemysłowych.
Powyżej tej temperatury magnes może nieodwracalnie stracić część swojej mocy. Do pieców, suszarni i malarni proszkowych polecamy inne typy magnesów. Pamiętaj, że nawet chwilowe przegrzanie może osłabić uchwyt.
Rozmiar gwintu (np. M6) jest zawsze podany w nazwie produktu i specyfikacji technicznej. Dokładne wymiary śruby znajdziesz w tabeli technicznej produktu. Gwint jest wykonany ze stali ocynkowanej, co zapewnia odporność na korozję.
Tak, stalowa obudowa (kubek) skupia pole magnetyczne, co znacznie zwiększa siłę przyciągania po stronie aktywnej. Siła ta spada bardzo szybko wraz ze zwiększaniem odległości (szczeliny powietrznej).

Wady oraz zalety magnesów z neodymu Nd2Fe14B.

Korzyści

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne istotne właściwości, takie jak::
  • Zachowują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o symboliczny 1%.
  • Zewnętrzne pola magnetyczne nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
  • Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i wygląda estetycznie.
  • Generują niezwykle silne pole magnetyczne przy biegunach, co jest ich znakiem rozpoznawczym.
  • Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Dają się łatwo formować do specyficznych wymiarów, co ułatwia ich adaptację w przemyśle.
  • Spotkasz je wszędzie tam, gdzie liczy się precyzja: w automatyce, medycynie oraz systemach IT.
  • Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Słabe strony

Mimo zalet, posiadają też wady:
  • Są wrażliwe na uderzenia – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy jest kluczowa.
  • Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) należy używać modele z oznaczeniem [AH].
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, najlepszą opcją są magnesy w gumowej otulinie.
  • Trudności montażowe: zamiast próbować gwintować kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gwinty.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Analiza siły trzymania

Maksymalna moc trzymania magnesu – co ma na to wpływ?

Siła trzymania 9.00 kg jest rezultatem pomiaru zrealizowanego w warunkach wzorcowych:
  • z wykorzystaniem podłoża ze miękkiej stali, działającej jako idealny przewodnik strumienia
  • o przekroju nie mniejszej niż 10 mm
  • o idealnie gładkiej powierzchni styku
  • bez żadnej warstwy izolującej pomiędzy magnesem a stalą
  • dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w temperaturze pokojowej

Praktyczny udźwig: czynniki wpływające

Na realną siłę oddziałują konkretne warunki, głównie (od priorytetowych):
  • Szczelina powietrzna (pomiędzy magnesem a metalem), ponieważ nawet mikroskopijna odległość (np. 0,5 mm) skutkuje zmniejszenie siły nawet o 50% (dotyczy to także lakieru, rdzy czy zanieczyszczeń).
  • Kierunek siły – parametr katalogowy dotyczy odrywania w pionie. Przy sile działającej równolegle, magnes wykazuje znacznie mniejszą moc (często ok. 20-30% siły maksymalnej).
  • Grubość podłoża – aby wykorzystać 100% mocy, stal musi być wystarczająco masywna. Cienka blacha ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
  • Typ metalu – różne stopy przyciąga się identycznie. Wysoka zawartość węgla osłabiają interakcję z magnesem.
  • Gładkość – pełny kontakt uzyskamy tylko na gładkiej stali. Chropowata faktura zmniejszają realną powierzchnię styku, redukując siłę.
  • Warunki termiczne – spieki NdFeB posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco są słabsze, a w niskich mogą być silniejsze (do pewnej granicy).

Siłę trzymania testowano na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięciokrotnie. Ponadto, nawet niewielka szczelina między powierzchnią magnesu, a blachą zmniejsza udźwig.

Środki ostrożności podczas pracy z magnesami neodymowymi
Interferencja medyczna

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub zleć komuś innemu obsługę magnesów.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Siła neodymu

Zanim zaczniesz, przeczytaj instrukcję. Gwałtowne złączenie może połamać magnes lub uszkodzić palce. Bądź przewidujący.

Poważne obrażenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zakaz zabawy

Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać połknięte, co prowadzi do perforacji jelit. Trzymaj z dala od niepowołanych osób.

Temperatura pracy

Typowe magnesy neodymowe (typ N) tracą właściwości po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Nie zbliżaj do komputera

Unikaj zbliżania magnesów do portfela, laptopa czy telewizora. Pole magnetyczne może trwale uszkodzić te urządzenia oraz skasować dane z kart.

Reakcje alergiczne

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy natychmiast zakończyć pracę z magnesami i użyć środków ochronnych.

Uwaga na odpryski

Magnesy neodymowe to spiek proszkowy, co oznacza, że są bardzo kruche. Gwałtowne złączenie dwóch magnesów spowoduje ich rozpryśnięcie na drobne kawałki.

Smartfony i tablety

Silne pole magnetyczne destabilizuje funkcjonowanie kompasów w telefonach i nawigacjach GPS. Trzymaj z dala magnesów od telefonu, aby nie uszkodzić czujników.
