Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

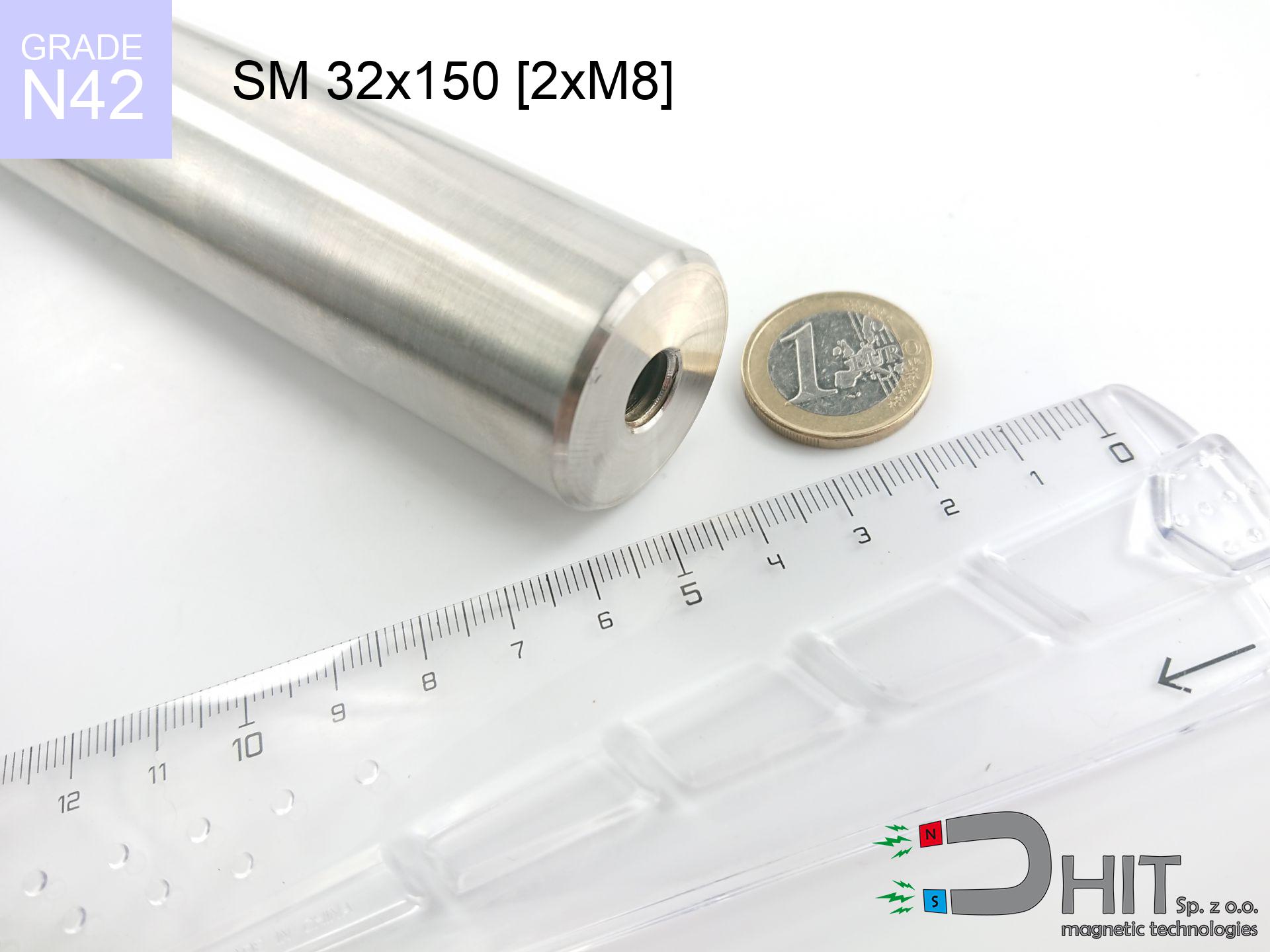

SM 32x150 [2xM8] / N42 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130297

GTIN/EAN: 5906301812906

5.00
Średnica Ø
32 mm [±1 mm]
Wysokość
150 mm [±1 mm]
Waga
804 g
Strumień magnetyczny
~ 8 000 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

parametry techniczne »

530.00 zł netto / szt.

651.90 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
530.00 zł
651.90 zł
cena od 5 szt.
503.50 zł
619.31 zł
cena od 10 szt.
477.00 zł
586.71 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobiera się średnicę i długość rdzenia do naczynia, w którym pracujesz. W serii SMZR mamy dwie średnice: ø25 mm ze strumieniem około 8 500 Gs i ø32 mm z około 10 000 Gs, w długościach od 100 do 175 mm. Różnią się też masą — od 440 g do 1070 g — a to przy dłuższej pracy ręcznej jest odczuwalne. Grubszy rdzeń daje mocniejsze pole, krótszy jest poręczniejszy w małym pojemniku.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry techniczne produktu - SM 32x150 [2xM8] / N42 - separator magnetyczny

Specyfikacja / charakterystyka - SM 32x150 [2xM8] / N42 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130297
GTIN/EAN 5906301812906
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 32 mm [±1 mm]
Wysokość 150 mm [±1 mm]
Waga 804 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 8 000 Gauss [±5%]
Rozmiar/ilość mocowania 2xM8
Biegunowość obwodowa - 5 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N42

Specyfikacja / charakterystyka SM 32x150 [2xM8] / N42 - separator magnetyczny
właściwości wartości jednostki
Remanencja Br ? 12.9-13.2 kGs
Remanencja Br ? 1290-1320 mT
Koercja bHc ? 10.8-12.0 kOe
Koercja bHc ? 860-955 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 40-42 BH max MGOe
Gęstość energii BHmax ? 318-334 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 32x150 [2xM8] / N42

Parametr Wartość Opis / Jednostka
Średnica (Ø) 32 mm
Długość całkowita 150 mm (L)
Długość aktywna 114 mm
Liczba sekcji 4 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~917 g
Pow. aktywna 115 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 26.2 kg (teoret.)
Indukcja (pow.) ~8 000 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (4 sekcji)

Symulacja: 4 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130297-2026
Przelicznik magnesów

Siła oderwania

Indukcja magnetyczna

Wpisz wartość gdziekolwiek, a reszta zaktualizują się automatycznie.

Zobacz też inne oferty

MPL 40x18x10 SH / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 40x18x10 SH / N38 - magnes neodymowy płytkowy

36.29 zł brutto / szt.
UMGW 36x18x8 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
Produkt dostępny Wysyłamy jutro

UMGW 36x18x8 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

23.99 zł brutto / szt.
MW 8x5 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 8x5 / N38 - magnes neodymowy walcowy

0.836 zł brutto / szt.
MP 10x6x4 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Wysyłamy jutro

MP 10x6x4 / N38 - magnes neodymowy pierścieniowy

0.898 zł brutto / szt.
Wałek magnetyczny to podstawowy element budowy separatorów rusztowych i filtrów magnetycznych. Montuje się go w zsypach, lejach i rurociągach, aby chronić maszyny produkcyjne przed awarią. Dzięki zastosowaniu silnych magnesów neodymowych, wałek wyłapuje nawet pył metaliczny.
Konstrukcja opiera się na szczelnej, zespawanej obudowie ze stali nierdzewnej, polerowanej na gładko. Rdzeń stanowi precyzyjny układ magnetyczny generujący wysoką indukcję (Gauss). Dzięki temu wałek jest trwały, higieniczny i łatwy do utrzymania w czystości.
Opiłki metalu przywierają do powierzchni bardzo mocno, więc czyszczenie wymaga użycia siły lub sprytu. Polecamy przykleić taśmę pakową do skupiska opiłków i zerwać ją razem z zanieczyszczeniami. Dla ułatwienia obsługi warto rozważyć zamówienie wałka w wersji z gilzą czyszczącą.
Wartość Gaussów mówi nam, jak skutecznie i głęboko magnes wyłapie zanieczyszczenia. Do podstawowej ochrony maszyn przed kawałkami żelaza w zupełności wystarczy moc standardowa. Wysoka indukcja jest konieczna, gdy zanieczyszczenia są mikroskopijne lub słabo magnetyczne.
Realizujemy zamówienia indywidualne na pręty idealnie dopasowane do Twojej maszyny lub separatora. Możesz wybrać sposób montażu zgodny z Twoim projektem technicznym. Zapewniamy szybką realizację zamówień specjalnych i doradztwo techniczne.

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Korzyści

Poza imponującą siłą, magnesy neodymowe gwarantują dodatkowe korzyści::
  • Długowieczność to ich atut – po upływie 10 lat spadek mocy wynosi jedynie ~1% (wg testów).
  • Są niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
  • Pokrycie materiałami takimi jak nikiel czy złoto nadaje im czysty i gładki charakter.
  • Cechują się bardzo wysoką gęstością pola na powierzchni, co zapewnia mocne przyciąganie nawet małych elementów.
  • Wykazują imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Duża swoboda w doborze kształtu i wymiaru to ich ogromny plus w inżynierii.
  • Stanowią kluczowy element w innowacjach, zasilając silniki, urządzenia medyczne czy elektronikę użytkową.
  • Potęga w małej formie – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Słabe strony

Czego unikać? Wady i zagrożenia związane z neodymami:
  • Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Ochrona w postaci obudowy jest kluczowa.
  • Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
  • Magnesy ciężko się obrabia – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Ryzyko połknięcia – drobne magnesy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą utrudniać badania (np. rezonans).
  • Cena – są droższe niż magnesy ferrytowe, co przy wielkich nakładach może być istotnym kosztem.

Analiza siły trzymania

Maksymalny udźwig magnesu – co ma na to wpływ?

Podany w tabeli udźwig jest wartością teoretyczną maksymalną przeprowadzonego w specyficznych, idealnych warunkach:
  • przy kontakcie z zwory ze stali niskowęglowej, zapewniającej maksymalne skupienie pola
  • o przekroju nie mniejszej niż 10 mm
  • z powierzchnią wolną od rys
  • w warunkach idealnego przylegania (powierzchnia do powierzchni)
  • dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w stabilnej temperaturze pokojowej

Praktyczny udźwig: czynniki wpływające

W praktyce, faktyczna siła trzymania zależy od szeregu czynników, uszeregowanych od najważniejszych:
  • Szczelina powietrzna (pomiędzy magnesem a metalem), ponieważ nawet bardzo mała przerwa (np. 0,5 mm) powoduje redukcję udźwigu nawet o 50% (dotyczy to także lakieru, rdzy czy brudu).
  • Kierunek siły – deklarowany udźwig dotyczy odrywania w pionie. Przy sile działającej równolegle, magnes wykazuje znacznie mniejszą moc (często ok. 20-30% siły nominalnej).
  • Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
  • Materiał blachy – stal niskowęglowa przyciąga najlepiej. Domieszki stopowe zmniejszają właściwości magnetyczne i siłę trzymania.
  • Stan powierzchni – powierzchnie gładkie gwarantują idealne doleganie, co poprawia siłę. Powierzchnie chropowate osłabiają chwyt.
  • Temperatura – wzrost temperatury powoduje tymczasowy spadek siły. Należy pamiętać o limit termiczny dla danego modelu.

Udźwig określano używając gładkiej blachy o optymalnej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy siłach działających równolegle siła trzymania jest mniejsza nawet pięciokrotnie. Ponadto, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą redukuje siłę trzymania.

Ostrzeżenia
Magnesy są kruche

Mimo metalicznego wyglądu, neodym jest delikatny i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się rozpaść na ostre, niebezpieczne kawałki.

Reakcje alergiczne

Niektóre osoby posiada nadwrażliwość na nikiel, którym zabezpieczane są nasze produkty. Długotrwała ekspozycja może wywołać zaczerwienienie skóry. Zalecamy używanie rękawiczek ochronnych.

Limity termiczne

Unikaj gorąca. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Moc przyciągania

Bądź ostrożny. Magnesy neodymowe działają z dużej odległości i zwierają z impetem, często szybciej niż zdążysz zareagować.

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Smartfony i tablety

Intensywne promieniowanie magnetyczne zakłóca funkcjonowanie kompasów w smartfonach i nawigacjach GPS. Zachowaj odstęp magnesów do smartfona, aby uniknąć awarii czujników.

Uwaga medyczna

Ostrzeżenie dla sercowców: Silne pole magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu pracę z magnesów.

Tylko dla dorosłych

Artykuł tylko dla osób pełnoletnich. Drobne magnesy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj z dala od niepowołanych osób.

Bezpieczny dystans

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować nośniki danych oraz delikatną elektronikę (implanty, protezy słuchu, zegarki mechaniczne).

Ważne! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?
