Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

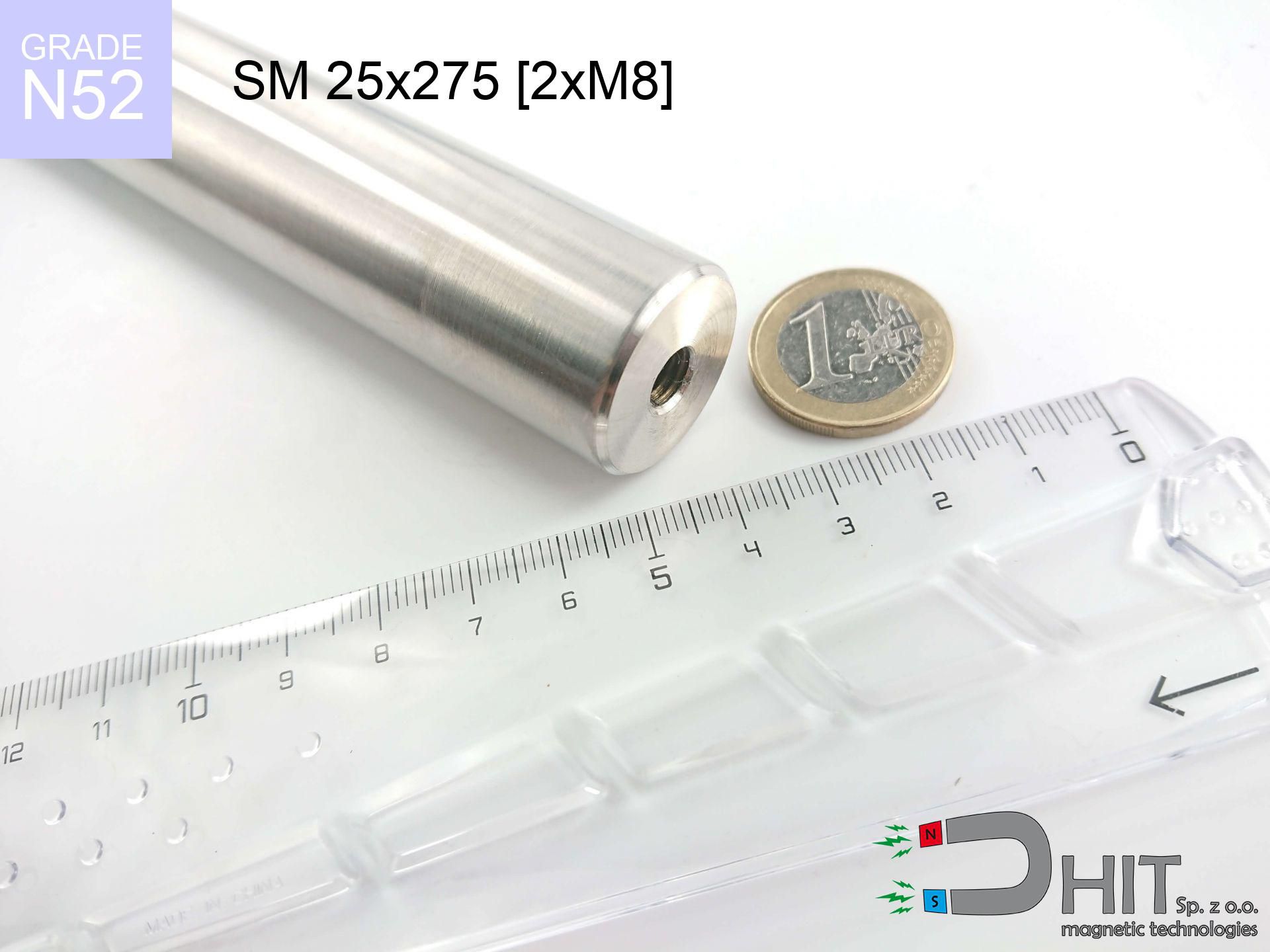

SM 25x275 [2xM8] / N52 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130372

GTIN/EAN: 5906301813200

Średnica Ø
25 mm [±1 mm]
Wysokość
275 mm [±1 mm]
Waga
1060 g
Strumień magnetyczny
~ 8 500 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

zobacz parametry »

680.00 zł netto / szt.

836.40 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
680.00 zł
836.40 zł
cena od 5 szt.
646.00 zł
794.58 zł
cena od 10 szt.
612.00 zł
752.76 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne SM 25x275 [2xM8] / N52 - separator magnetyczny

Specyfikacja / charakterystyka - SM 25x275 [2xM8] / N52 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130372
GTIN/EAN 5906301813200
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 25 mm [±1 mm]
Wysokość 275 mm [±1 mm]
Waga 1060 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 8 500 Gauss [±5%]
Rozmiar/ilość mocowania M8x2
Biegunowość obwodowa - 10 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka SM 25x275 [2xM8] / N52 - separator magnetyczny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 14.2-14.7 kGs
remanencja Br [min. - maks.] ? 1420-1470 mT
koercja bHc ? 10.8-12.5 kOe
koercja bHc ? 860-995 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 48-53 BH max MGOe
gęstość energii [min. - maks.] ? 380-422 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 25x275 [2xM8] / N52

Parametr Wartość Opis / Jednostka
Średnica (Ø) 25 mm
Długość całkowita 275 mm (L)
Długość aktywna 239 mm
Liczba sekcji 10 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~1026 g
Pow. aktywna 188 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 18.1 kg (teoret.)
Indukcja (pow.) ~8 500 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (10 sekcji)

Symulacja: 10 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130372-2026
Szybki konwerter jednostek

Udźwig magnesu

Indukcja magnetyczna

Wpisz tylko jedną wartość, żeby kalkulator automatycznie przeliczył resztę.

Inne oferty

MW 14.9x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 14.9x10 / N38 - magnes neodymowy walcowy

8.24 zł brutto / szt.
MPL 25x10x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 25x10x5 / N38 - magnes neodymowy płytkowy

4.66 zł brutto / szt.
MP 25x5x5 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Wysyłamy jutro

MP 25x5x5 / N38 - magnes neodymowy pierścieniowy

6.00 zł brutto / szt.
MW 2x4 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 2x4 / N38 - magnes neodymowy walcowy

0.209 zł brutto / szt.
Jest to "serce" każdego filtra magnetycznego używanego w przemyśle do oczyszczania surowców. Montuje się go w zsypach, lejach i rurociągach, aby chronić maszyny produkcyjne przed awarią. Dzięki zastosowaniu silnych magnesów neodymowych, wałek wyłapuje nawet pył metaliczny.
Wałek składa się z rury osłonowej wykonanej z wysokiej jakości stali kwasoodpornej (AISI 304 lub 316). Rdzeń stanowi precyzyjny układ magnetyczny generujący wysoką indukcję (Gauss). Taka budowa zapewnia pełną odporność na korozję, wodę, oleje i kwasy.
Opiłki metalu przywierają do powierzchni bardzo mocno, więc czyszczenie wymaga użycia siły lub sprytu. Polecamy przykleić taśmę pakową do skupiska opiłków i zerwać ją razem z zanieczyszczeniami. W przemyśle stosuje się rury osłonowe (tzw. system Easy Clean), z których wysuwa się wkład magnetyczny.
Wartość Gaussów mówi nam, jak skutecznie i głęboko magnes wyłapie zanieczyszczenia. Do podstawowej ochrony maszyn przed kawałkami żelaza w zupełności wystarczy moc standardowa. Dla branży spożywczej i precyzyjnej zalecamy najwyższe parametry indukcji.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Oferujemy różne opcje końcówek: otwory gwintowane (np. M8, M10), śruby wystające, płaskie czopy, frezy lub rączki. Skontaktuj się z nami w celu wyceny niestandardowego wymiaru.

Zalety i wady magnesów neodymowych Nd2Fe14B.

Korzyści

Poza imponującą mocą, magnesy typu NdFeB gwarantują wiele innych atutów::
  • Długowieczność to ich atut – po upływie dekady utrata siły magnetycznej wynosi jedynie ~1% (teoretycznie).
  • Wyróżniają się wyjątkową odpornością na demagnetyzację, nawet w obecności innych silnych magnesów.
  • Pokrycie materiałami takimi jak nikiel, srebro lub złoto nadaje im profesjonalny i gładki charakter.
  • Generują skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
  • Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Można je precyzyjnie obrabiać do niestandardowych wymiarów, co pozwala na ich adaptację w przemyśle.
  • Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i urządzeń ratujących życie.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie gwarantują wysoką skuteczność.

Wady

Warto znać też słabe strony magnesów neodymowych:
  • Należy uważać na wstrząsy – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
  • Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Rozważ wersje w obudowie z tworzywa do zastosowań zewnętrznych.
  • Magnesy ciężko się obrabia – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
  • Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Charakterystyka udźwigu

Najwyższa nośność magnesu – co się na to składa?

Podany w tabeli udźwig jest wynikiem testu laboratoryjnego zrealizowanego w specyficznych, idealnych warunkach:
  • przy kontakcie z zwory ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
  • posiadającej grubość min. 10 mm dla pełnego zamknięcia strumienia
  • o szlifowanej powierzchni styku
  • w warunkach braku dystansu (metal do metalu)
  • przy pionowym przyłożeniu siły odrywającej (kąt 90 stopni)
  • przy temperaturze pokojowej

Czynniki determinujące udźwig w warunkach realnych

Na efektywny udźwig mają wpływ parametry środowiska pracy, takie jak (od najważniejszych):
  • Przerwa między magnesem a stalą – nawet ułamek milimetra odległości (spowodowany np. okleiną lub nierównością) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes wykazuje dużo słabiej (często ok. 20-30% siły maksymalnej).
  • Grubość elementu – aby wykorzystać 100% mocy, stal musi być odpowiednio gruba. Blacha "papierowa" ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
  • Gatunek stali – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą generować mniejszy udźwig.
  • Wykończenie powierzchni – idealny styk jest możliwy tylko na gładkiej stali. Chropowata faktura tworzą poduszki powietrzne, osłabiając magnes.
  • Czynnik termiczny – wysoka temperatura osłabia siłę przyciągania. Zbyt wysoka temperatura może trwale rozmagnesować magnes.

Udźwig wyznaczano z wykorzystaniem blachy o gładkiej powierzchni o właściwej grubości (min. 20 mm), przy siłach działających pionowo, natomiast przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 75%. Co więcej, nawet minimalna przerwa między powierzchnią magnesu, a blachą redukuje siłę trzymania.

Instrukcja bezpiecznej obsługi magnesów
Uwaga medyczna

Ostrzeżenie dla sercowców: Silne pole magnetyczne zakłóca urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ryzyko rozmagnesowania

Nie przegrzewaj. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Moc przyciągania

Używaj magnesy z rozwagą. Ich gigantyczny udźwig może zaskoczyć nawet profesjonalistów. Planuj ruchy i nie lekceważ ich siły.

Ryzyko pożaru

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Podatność na pękanie

Ryzyko skaleczenia. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, wyrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.

Dla uczulonych

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy bezzwłocznie zakończyć pracę z magnesami i użyć środków ochronnych.

Pole magnetyczne a elektronika

Potężne oddziaływanie może skasować dane na kartach kredytowych, nośnikach HDD i innych pamięciach. Zachowaj odstęp min. 10 cm.

Ryzyko połknięcia

Zawsze chroń magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest wysokie, a konsekwencje połączenia się magnesów wewnątrz organizmu są tragiczne.

Smartfony i tablety

Silne pole magnetyczne zakłóca działanie czujników w smartfonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów od telefonu, aby nie uszkodzić czujników.
