Produkt dostępny Wysyłamy jutro

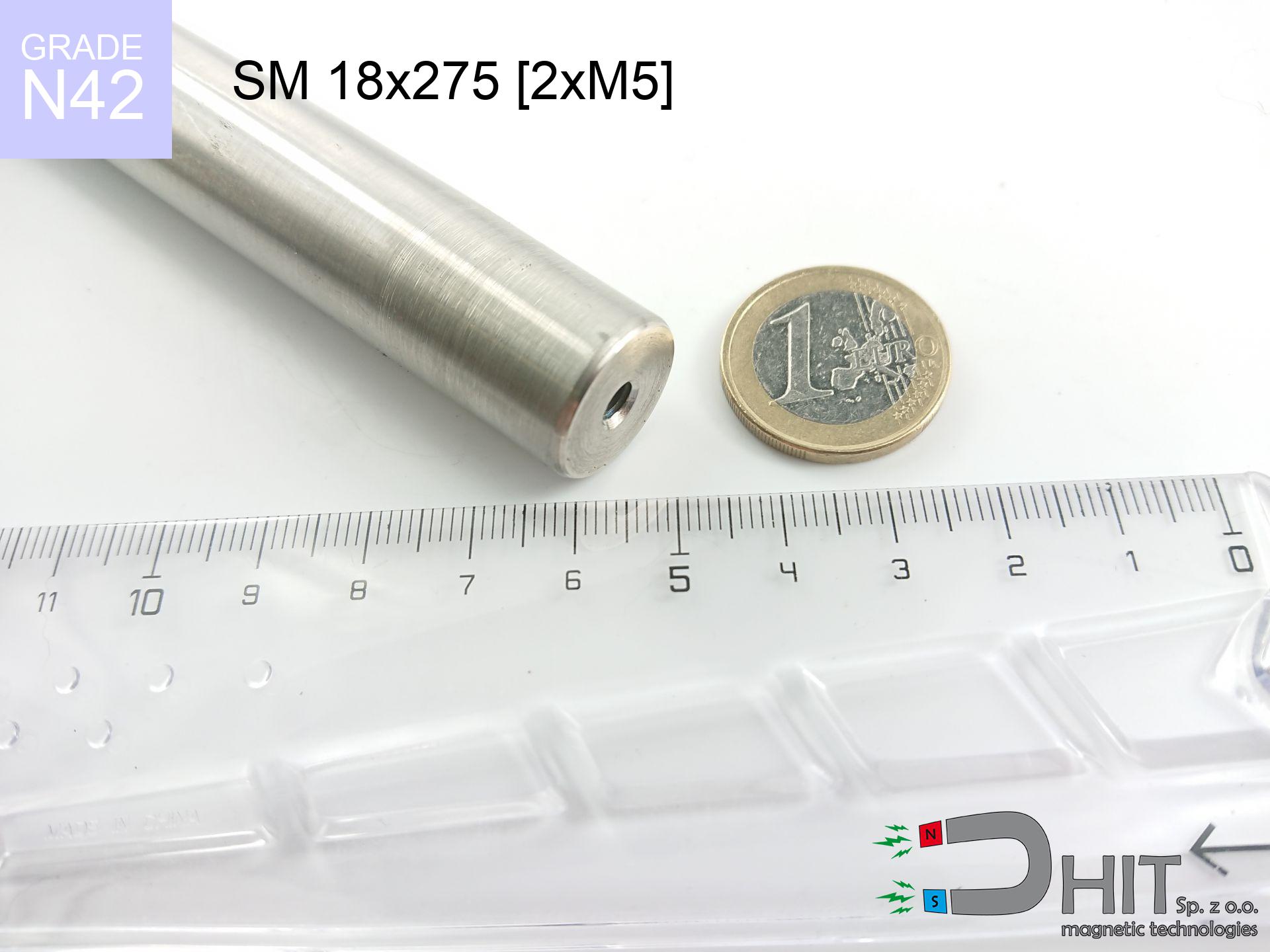

SM 18x275 [2xM5] / N42 - separator magnetyczny

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500
Rating: 5

separator magnetyczny

Numer katalogowy 130276

GTIN: 5906301812784

5.00

Średnica Ø

18 mm [±1 mm]

Wysokość

275 mm [±1 mm]

Waga

0.01 g

Strumień magnetyczny

~ 5 400 Gauss [±5%]

608.85 ZŁ z VAT / szt. + cena za transport

495.00 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

495.00 ZŁ

608.85 ZŁ

cena od 10 szt.

445.50 ZŁ

547.97 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Szukasz zniżki?

Zadzwoń i zapytaj +48 22 499 98 98 albo napisz poprzez nasz formularz online na stronie kontakt.
Udźwig a także wygląd magnesów neodymowych wyliczysz w naszym kalkulatorze masy magnetycznej.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

SM 18x275 [2xM5] / N42 - separator magnetyczny

Specyfikacja / charakterystyka SM 18x275 [2xM5] / N42 - separator magnetyczny

właściwości

właściwości	wartości
Nr kat.	130276
GTIN	5906301812784
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica Ø	18 mm [±1 mm]
Wysokość	275 mm [±1 mm]
Waga	0.01 g
Rodzaj materiału	Stal nierdzewna AISI 304 / A2
Strumień magnetyczny	~ 5 400 Gauss [±5%]
Rozmiar/ilość mocowania	2xM5
Biegunowość	obwodowa - 12 nabiegunników
Grubość rury osłonowej	1 mm
Tolerancja wykonania	±1 mm

Własności magnetyczne materiału N42

Specyfikacja / charakterystyka SM 18x275 [2xM5] / N42 - separator magnetyczny

właściwości	wartości	jednostki
remanencja Br [Min. - Max.] ?	12.9-13.2	kGs
remanencja Br [Min. - Max.] ?	1290-1320	T
koercja bHc ?	10.8-12.0	kOe
koercja bHc ?	860-955	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [Min. - Max.] ?	40-42	BH max MGOe
gęstość energii [Min. - Max.] ?	318-334	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Curie Temperatura TC	312 - 380	°C
Curie Temperatura TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅Cm
Siła wyginania	250	Mpa
Wytrzymałość na ściskanie	1000~1100	Mpa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 106	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10-6	°C^-1
Moduł Younga	1.7 x 104	kg/mm²

Przelicznik magnesów

Siła (udźwig)

Siła w kg

Siła w lbs

Indukcja magnetyczna

Tesla (T)

Uzupełnij jedną rubrykę, a zobaczysz rezultat w innych polach.

Zobacz też inne propozycje

Produkt dostępny Wysyłamy jutro

MPL 40x10x5 / N38 - magnes neodymowy płytkowy

6.03 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MW 3x2 / N38 - magnes neodymowy walcowy

0.1476 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

LM TLN - 22 SQ / N38 - lewiton magnetyczny

523.00 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

SMZR 32x250 / N52 - separator magnetyczny z rączką

738.00 ZŁ brutto / szt.

Jest to "serce" każdego filtra magnetycznego używanego w przemyśle do oczyszczania surowców. Stosuje się go powszechnie do oczyszczania mąki, cukru, granulatu tworzyw oraz olejów i chłodziw. Wysoka indukcja magnetyczna na powierzchni pozwala na wychwycenie najdrobniejszych drobin żelaza.

Wałek składa się z rury osłonowej wykonanej z wysokiej jakości stali kwasoodpornej (AISI 304 lub 316). Wewnątrz umieszczony jest stos silnych magnesów neodymowych ułożonych w specjalnej konfiguracji (układ magnetyczny). Taka budowa zapewnia pełną odporność na korozję, wodę, oleje i kwasy.

Ze względu na dużą moc magnesu, bezpośrednie ściąganie opiłków bywa kłopotliwe i czasochłonne. Polecamy przykleić taśmę pakową do skupiska opiłków i zerwać ją razem z zanieczyszczeniami. Dla ułatwienia obsługi warto rozważyć zamówienie wałka w wersji z gilzą czyszczącą.

Indukcja magnetyczna mierzona w Gaussach (Gs) określa gęstość strumienia magnetycznego na powierzchni wałka. Do podstawowej ochrony maszyn przed kawałkami żelaza w zupełności wystarczy moc standardowa. Dla branży spożywczej i precyzyjnej zalecamy najwyższe parametry indukcji.

Możemy wyprodukować wałek o niestandardowej długości z dowolnym zakończeniem montażowym. Możesz wybrać sposób montażu zgodny z Twoim projektem technicznym. Zapewniamy szybką realizację zamówień specjalnych i doradztwo techniczne.

Zalety oraz wady magnesów neodymowych NdFeB.

Korzyści

Magnesy neodymowe to nie tylko siła, ale także inne kluczowe właściwości, w tym::

Utrzymują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o niezauważalny 1%.
Trudno je rozmagnesować, gdyż wykazują wysoką odporność na zewnętrzne czynniki.
Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i prezentuje się elegancko.
Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie z dużą mocą.
Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Możliwość uzyskania skomplikowanych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i sprzętu medycznego.
Mały rozmiar, wielka moc – przy kompaktowej budowie oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.

Ograniczenia

Czego unikać? Wady i zagrożenia związane z neodymami:

Delikatność mechaniczna to ich słaba strona. Łatwo ulegają uszkodzeniu przy upadku, dlatego warto stosować obudowy lub uchwyty.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Ryzyko połknięcia – małe elementy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi operacją. Dodatkowo mogą utrudniać badania (np. rezonans).
Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy wielkich nakładach może być barierą.

Charakterystyka udźwigu

Najwyższa nośność magnesu – co się na to składa?

Moc magnesu została wyznaczona dla optymalnej konfiguracji, zakładającej:

na podłożu wykonanej ze stali konstrukcyjnej, optymalnie przewodzącej pole magnetyczne
posiadającej grubość co najmniej 10 mm dla pełnego zamknięcia strumienia
o wypolerowanej powierzchni kontaktu
przy całkowitym braku odstępu (bez zanieczyszczeń)
dla siły przyłożonej pod kątem prostym (w osi magnesu)
w stabilnej temperaturze pokojowej

Wpływ czynników na nośność magnesu w praktyce

Na skuteczność trzymania mają wpływ parametry środowiska pracy, takie jak (od priorytetowych):

Szczelina między powierzchniami – nawet ułamek milimetra odległości (spowodowany np. lakierem lub brudem) drastycznie redukuje efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Kąt przyłożenia siły – największą siłę osiągamy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po blasze jest standardowo kilkukrotnie mniejsza (ok. 1/5 udźwigu).
Grubość podłoża – dla pełnej efektywności, stal musi być wystarczająco masywna. Cienka blacha ogranicza udźwig (magnes „przebija” ją na wylot).
Rodzaj materiału – najlepszym wyborem jest stal o wysokiej przenikalności. Stale nierdzewne mogą mieć gorsze właściwości magnetyczne.
Wykończenie powierzchni – idealny styk uzyskamy tylko na wypolerowanej stali. Chropowata faktura tworzą poduszki powietrzne, redukując siłę.
Czynnik termiczny – gorące środowisko osłabia pole magnetyczne. Zbyt wysoka temperatura może trwale uszkodzić magnes.

Pomiar udźwigu wykonywano na gładkiej blaszce o optymalnej grubości, przy siłach prostopadłych, natomiast przy działaniu siły na zsuwanie udźwig jest mniejszy nawet pięć razy. Co więcej, nawet minimalna przerwa pomiędzy magnesem, a blachą zmniejsza udźwig.

Zasady BHP dla użytkowników magnesów

Tylko dla dorosłych

Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do perforacji jelit. Przechowuj z dala od dzieci i zwierząt.

Nie zbliżaj do komputera

Unikaj zbliżania magnesów do dokumentów, komputera czy ekranu. Pole magnetyczne może zniszczyć te urządzenia oraz wymazać paski magnetyczne z kart.

Zagrożenie dla nawigacji

Moduły GPS i smartfony są niezwykle podatne na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może trwale uszkodzić czujniki w Twoim telefonie.

Uczulenie na powłokę

Badania wskazują, że nikiel (standardowe zabezpieczenie magnesów) jest częstą przyczyną uczuleń. Jeśli Twoja skóra źle reaguje na metale, unikaj kontaktu skóry z metalem lub zakup magnesy powlekane tworzywem.

Magnesy są kruche

Ryzyko skaleczenia. Magnesy mogą eksplodować przy gwałtownym złączeniu, rozrzucając ostre odłamki w powietrze. Ochrona wzroku wymagana.

Przegrzanie magnesu

Kontroluj ciepło. Ekspozycja magnesu powyżej 80 stopni Celsjusza zdegraduje jego strukturę magnetyczną i siłę przyciągania.

Potężne pole

Używaj magnesy z rozwagą. Ich potężna moc może zszokować nawet profesjonalistów. Zachowaj czujność i respektuj ich siły.

Rozruszniki serca

Uwaga zdrowotna: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli masz wszczepione implanty elektroniczne.

Niebezpieczeństwo przytrzaśnięcia

Ryzyko obrażeń: Siła przyciągania jest tak duża, że może spowodować krwiaki, zmiażdżenia, a nawet złamania kości. Stosuj solidne rękawice ochronne.

Pył jest łatwopalny

Pył powstający podczas obróbki magnesów jest łatwopalny. Zakaz wiercenia w magnesach w warunkach domowych.

Zachowaj ostrożność! Dowiedz się więcej o ryzyku w artykule: Niebezpieczeństwo pracy z magnesami.
