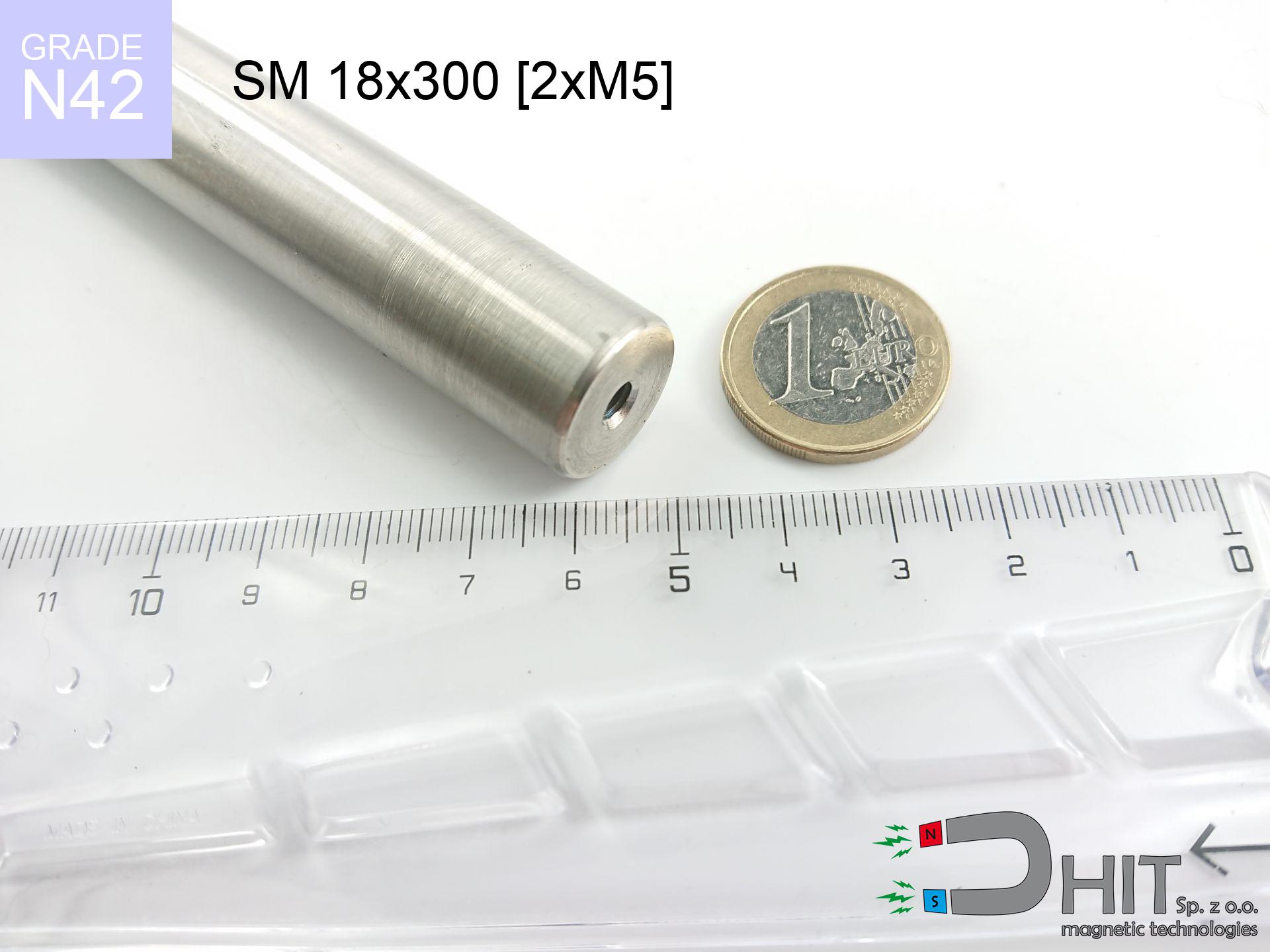

SM 18x300 [2xM5] / N42 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130277

GTIN/EAN: 5906301812791

Średnica Ø
18 mm [±1 mm]
Wysokość
300 mm [±1 mm]
Waga
0.01 g
Strumień magnetyczny
~ 5 400 Gauss [±5%]
zobacz dane techniczne »

664.20 zł z VAT / szt. + cena za transport

540.00 zł netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
540.00 ZŁ
664.20 ZŁ
cena od 5 szt.
513.00 ZŁ
630.99 ZŁ
cena od 10 szt.
486.00 ZŁ
597.78 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Chcesz pogadać o magnesach?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 alternatywnie napisz za pomocą nasz formularz online na naszej stronie.
Parametry oraz formę magnesów neodymowych sprawdzisz dzięki naszemu kalkulatorze mocy.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Specyfikacja techniczna - SM 18x300 [2xM5] / N42 - separator magnetyczny

Specyfikacja / charakterystyka - SM 18x300 [2xM5] / N42 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130277
GTIN/EAN 5906301812791
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 18 mm [±1 mm]
Wysokość 300 mm [±1 mm]
Waga 0.01 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 5 400 Gauss [±5%]
Rozmiar/ilość mocowania 2xM5
Biegunowość obwodowa - 13 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N42

Specyfikacja / charakterystyka SM 18x300 [2xM5] / N42 - separator magnetyczny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.9-13.2 kGs
remanencja Br [min. - maks.] ? 1290-1320 mT
koercja bHc ? 10.8-12.0 kOe
koercja bHc ? 860-955 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 40-42 BH max MGOe
gęstość energii [min. - maks.] ? 318-334 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 18x300 [2xM5] / N42

Parametr Wartość Opis / Jednostka
Średnica (Ø) 18 mm
Długość całkowita 300 mm (L)
Długość aktywna 264 mm
Liczba sekcji 11 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~580 g
Pow. aktywna 149 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 3.8 kg (teoret.)
Indukcja (pow.) ~5 400 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (11 sekcji)

Symulacja: 11 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130277-2026
Przelicznik magnesów

Siła oderwania

Moc pola

Uzupełnij jedną rubrykę, by natychmiast zobaczyć gotowe przeliczenia w innych polach.

Sprawdź inne propozycje

MW 16x4 / N38 - magnes neodymowy walcowy
Czekamy na dostawę Wysyłamy za 14 dni

MW 16x4 / N38 - magnes neodymowy walcowy

3.39 zł brutto / szt.
SM 25x100 [2xM8] / N52 - separator magnetyczny
Czekamy na dostawę Wysyłamy za 14 dni

SM 25x100 [2xM8] / N52 - separator magnetyczny

369.00 zł brutto / szt.
UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
Czekamy na dostawę Wysyłamy za 14 dni

UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

33.95 zł brutto / szt.
MPL 5x5x1 / N38 - magnes neodymowy płytkowy
Czekamy na dostawę Wysyłamy za 14 dni

MPL 5x5x1 / N38 - magnes neodymowy płytkowy

0.1845 zł brutto / szt.
Wałek magnetyczny to podstawowy element budowy separatorów rusztowych i filtrów magnetycznych. Jego zadaniem jest separacja (oddzielenie) opiłków metalu od transportowanego materiału. Dzięki zastosowaniu silnych magnesów neodymowych, wałek wyłapuje nawet pył metaliczny.
Wałek składa się z rury osłonowej wykonanej z wysokiej jakości stali kwasoodpornej (AISI 304 lub 316). Rdzeń stanowi precyzyjny układ magnetyczny generujący wysoką indukcję (Gauss). Taka budowa zapewnia pełną odporność na korozję, wodę, oleje i kwasy.
Metalowe zanieczyszczenia są silnie przyciągane, dlatego ich usunięcie gołą ręką lub w rękawicy może być trudne. Najskuteczniejszą domową metodą jest użycie taśmy klejącej, którą owijamy brud i zrywamy. W przemyśle stosuje się rury osłonowe (tzw. system Easy Clean), z których wysuwa się wkład magnetyczny.
Wartość Gaussów mówi nam, jak skutecznie i głęboko magnes wyłapie zanieczyszczenia. Do podstawowej ochrony maszyn przed kawałkami żelaza w zupełności wystarczy moc standardowa. Dla branży spożywczej i precyzyjnej zalecamy najwyższe parametry indukcji.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Możesz wybrać sposób montażu zgodny z Twoim projektem technicznym. Skontaktuj się z nami w celu wyceny niestandardowego wymiaru.

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Plusy

Warto zwrócić uwagę, że obok ekstremalnej siły, magnesy te cechują się następującymi plusami:
  • Długowieczność to ich atut – po upływie 10 lat spadek mocy wynosi zaledwie ~1% (teoretycznie).
  • Są stabilne magnetycznie, gdyż wykazują wysoką odporność na pola rozmagnesowujące.
  • Powłoka ochronna (np. niklowa) zapewnia im metaliczny połysk, co ma znaczenie estetyczne.
  • Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie nawet małych elementów.
  • Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Duża swoboda w projektowaniu kształtu i wymiaru to ich wielka zaleta w inżynierii.
  • Znajdują szerokie zastosowanie w przemyśle high-tech – od dysków twardych i motorów elektrycznych, po precyzyjną diagnostykę.
  • Mały rozmiar, wielka moc – przy kompaktowej budowie oferują ogromną siłę, co jest kluczowe przy budowie małych urządzeń.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Ze względu na brak elastyczności, trzeba się z nimi obchodzić delikatnie. Gwałtowne złączenie może je zniszczyć, stąd zalecenie stosowania osłon.
  • Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Rozważ wersje powlekane tworzywem do zastosowań zewnętrznych.
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Analiza siły trzymania

Najwyższa nośność magnesu – co ma na to wpływ?

Widoczny w opisie parametr udźwigu reprezentuje wartości maksymalnej, którą uzyskano w środowisku optymalnym, a mianowicie:
  • z użyciem podłoża ze miękkiej stali, która służy jako element zamykający obwód
  • o przekroju wynoszącej minimum 10 mm
  • o wypolerowanej powierzchni styku
  • przy bezpośrednim styku (bez powłok)
  • podczas odrywania w kierunku prostopadłym do płaszczyzny mocowania
  • przy temperaturze pokojowej

Wpływ czynników na nośność magnesu w praktyce

Trzeba mieć na uwadze, że udźwig roboczy będzie inne zależnie od poniższych elementów, zaczynając od najistotniejszych:
  • Szczelina – obecność jakiejkolwiek warstwy (farba, taśma, powietrze) przerywa obwód magnetyczny, co redukuje moc gwałtownie (nawet o 50% przy 0,5 mm).
  • Kąt odrywania – pamiętaj, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, udźwig spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
  • Grubość blachy – zbyt cienka blacha nie przyjmuje całego pola, przez co część strumienia marnuje się w powietrzu.
  • Typ metalu – nie każda stal reaguje tak samo. Wysoka zawartość węgla pogarszają efekt przyciągania.
  • Gładkość podłoża – im gładsza i bardziej polerowana powierzchnia, tym większa strefa kontaktu i wyższy udźwig. Nierówności tworzą dystans powietrzny.
  • Temperatura pracy – spieki NdFeB posiadają wrażliwość na temperaturę. W wyższych temperaturach tracą moc, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na gładkiej blaszce o optymalnej grubości, przy prostopadłym działaniu siły, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięć razy. Dodatkowo, nawet minimalna przerwa między powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Zasady BHP dla użytkowników magnesów
Uwaga medyczna

Uwaga zdrowotna: Magnesy neodymowe mogą wyłączyć stymulatory i defibrylatory. Unikaj kontaktu, jeśli posiadasz implanty elektroniczne.

Nie dawać dzieciom

Bezwzględnie chroń magnesy przed najmłodszymi. Ryzyko zadławienia jest wysokie, a skutki połączenia się magnesów wewnątrz organizmu są tragiczne.

Uczulenie na powłokę

Badania wskazują, że powłoka niklowa (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli jesteś alergikiem, wystrzegaj się trzymania magnesów gołą dłonią lub wybierz magnesy powlekane tworzywem.

Trzymaj z dala od elektroniki

Silne pole magnetyczne destabilizuje działanie kompasów w telefonach i nawigacjach GPS. Trzymaj z dala magnesów od telefonu, aby nie uszkodzić czujników.

Łamliwość magnesów

Uwaga na odpryski. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając kawałki metalu w powietrze. Zalecamy okulary ochronne.

Łatwopalność

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Przegrzanie magnesu

Monitoruj warunki termiczne. Ekspozycja magnesu powyżej 80 stopni Celsjusza zdegraduje jego domenę magnetyczną i siłę przyciągania.

Zasady obsługi

Przed przystąpieniem do pracy, zapoznaj się z zasadami. Niekontrolowane przyciągnięcie może zniszczyć magnes lub zranić dłoń. Bądź przewidujący.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Karty i dyski

Zagrożenie dla danych: Magnesy neodymowe mogą uszkodzić karty bankomatowe oraz urządzenia precyzyjne (implanty, aparaty słuchowe, czasomierze).
