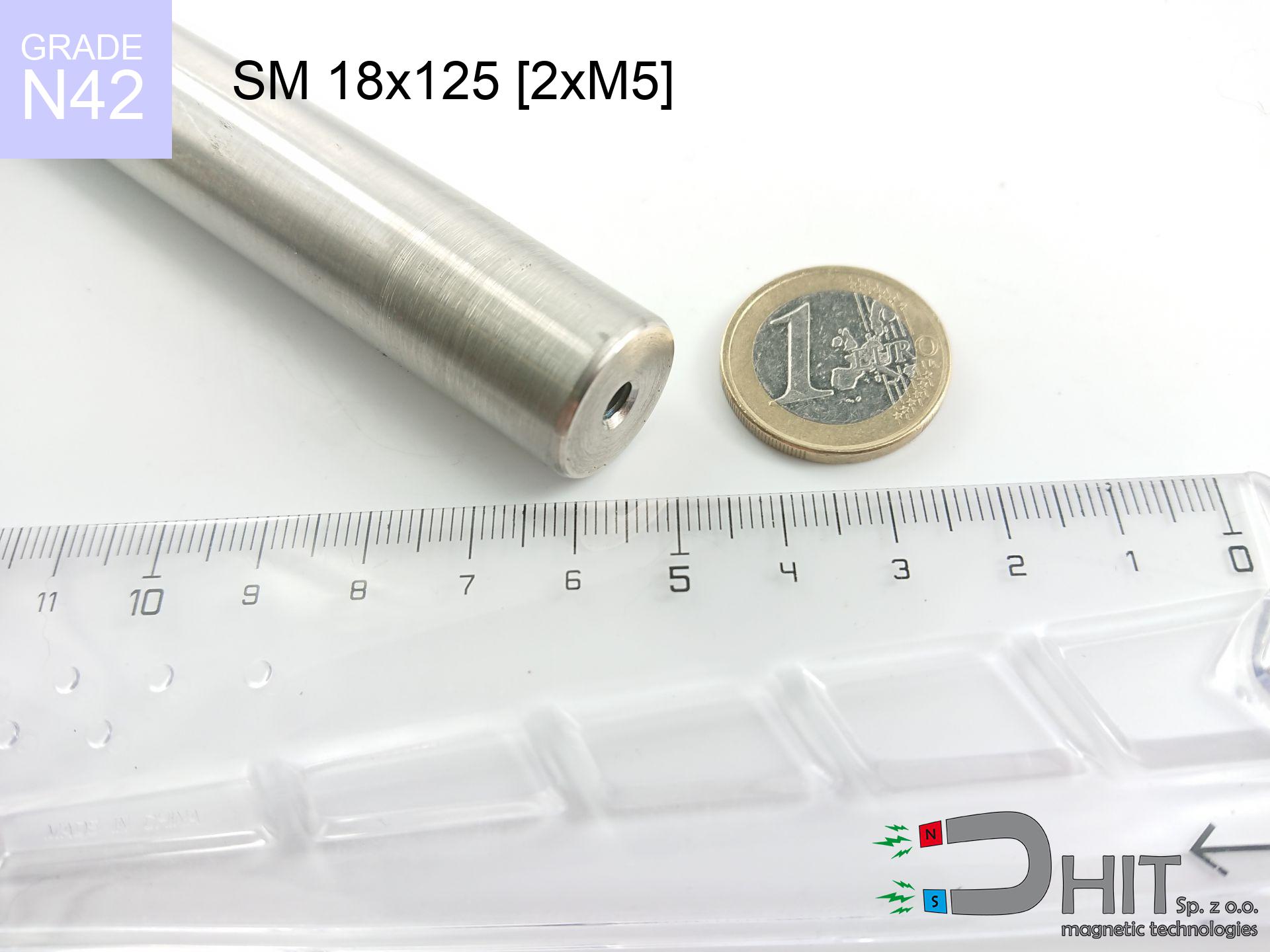

SM 18x125 [2xM5] / N42 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130270

GTIN/EAN: 5906301812722

5.00
Średnica Ø
18 mm [±1 mm]
Wysokość
125 mm [±1 mm]
Waga
0.01 g
Strumień magnetyczny
~ 5 400 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

parametry techniczne »

225.00 zł netto / szt.

276.75 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
225.00 zł
276.75 zł
cena od 15 szt.
213.75 zł
262.91 zł
cena od 20 szt.
202.50 zł
249.08 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Karta produktu - SM 18x125 [2xM5] / N42 - separator magnetyczny

Specyfikacja / charakterystyka - SM 18x125 [2xM5] / N42 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130270
GTIN/EAN 5906301812722
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 18 mm [±1 mm]
Wysokość 125 mm [±1 mm]
Waga 0.01 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 5 400 Gauss [±5%]
Rozmiar/ilość mocowania 2xM5
Biegunowość obwodowa - 6 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N42

Specyfikacja / charakterystyka SM 18x125 [2xM5] / N42 - separator magnetyczny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.9-13.2 kGs
remanencja Br [min. - maks.] ? 1290-1320 mT
koercja bHc ? 10.8-12.0 kOe
koercja bHc ? 860-955 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 40-42 BH max MGOe
gęstość energii [min. - maks.] ? 318-334 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 18x125 [2xM5] / N42

Parametr Wartość Opis / Jednostka
Średnica (Ø) 18 mm
Długość całkowita 125 mm (L)
Długość aktywna 89 mm
Liczba sekcji 3 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~242 g
Pow. aktywna 50 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 3.8 kg (teoret.)
Indukcja (pow.) ~5 400 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (3 sekcji)

Symulacja: 3 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130270-2026
Przelicznik magnesów

Siła (udźwig)

Pole magnetyczne

Wypełnij jedną rubrykę, a zobaczysz gotowe przeliczenia w innych polach.

Inne produkty

SM 25x350 [2xM8] / N52 - separator magnetyczny
Czekamy na dostawę Wysyłamy za 14 dni

SM 25x350 [2xM8] / N52 - separator magnetyczny

1057.80 zł brutto / szt.
MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy
Czekamy na dostawę Wysyłamy za 14 dni

MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

8.00 zł brutto / szt.
MW 15x2 / N38 - magnes neodymowy walcowy
Czekamy na dostawę Wysyłamy za 14 dni

MW 15x2 / N38 - magnes neodymowy walcowy

1.218 zł brutto / szt.
UI 33x13x4 [C311] / N38 - uchwyt magnetyczny do identyfikatorów
Czekamy na dostawę Wysyłamy za 14 dni

UI 33x13x4 [C311] / N38 - uchwyt magnetyczny do identyfikatorów

2.40 zł brutto / szt.
Jest to "serce" każdego filtra magnetycznego używanego w przemyśle do oczyszczania surowców. Stosuje się go powszechnie do oczyszczania mąki, cukru, granulatu tworzyw oraz olejów i chłodziw. Wysoka indukcja magnetyczna na powierzchni pozwala na wychwycenie najdrobniejszych drobin żelaza.
Konstrukcja opiera się na szczelnej, zespawanej obudowie ze stali nierdzewnej, polerowanej na gładko. Wewnątrz umieszczony jest stos silnych magnesów neodymowych ułożonych w specjalnej konfiguracji (układ magnetyczny). Taka budowa zapewnia pełną odporność na korozję, wodę, oleje i kwasy.
Opiłki metalu przywierają do powierzchni bardzo mocno, więc czyszczenie wymaga użycia siły lub sprytu. Można użyć sprężonego powietrza lub specjalnych zrzutników (pierścieni) niemagnetycznych. Dla ułatwienia obsługi warto rozważyć zamówienie wałka w wersji z gilzą czyszczącą.
Wartość Gaussów mówi nam, jak skutecznie i głęboko magnes wyłapie zanieczyszczenia. Wersja ekonomiczna (8kGs) radzi sobie doskonale z dużymi kawałkami metalu. Wysoka indukcja jest konieczna, gdy zanieczyszczenia są mikroskopijne lub słabo magnetyczne.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Oferujemy różne opcje końcówek: otwory gwintowane (np. M8, M10), śruby wystające, płaskie czopy, frezy lub rączki. Skontaktuj się z nami w celu wyceny niestandardowego wymiaru.

Zalety i wady magnesów neodymowych Nd2Fe14B.

Mocne strony

Należy pamiętać, iż obok wysokiej mocy, magnesy te cechują się następującymi zaletami:
  • Utrzymują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o symboliczny 1%.
  • Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
  • Wykończenie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i lśniący charakter.
  • Oferują maksymalną indukcję magnetyczną w punkcie styku, co przekłada się na skuteczność.
  • Odpowiedni skład sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Wszechstronność kształtowania – można je produkować w dowolnych formach, dopasowanych do konkretnego projektu.
  • Spotkasz je wszędzie tam, gdzie liczy się precyzja: w automatyce, rezonansach oraz systemach IT.
  • Mały rozmiar, wielka moc – przy kompaktowej budowie oferują potężny udźwig, co jest kluczowe przy budowie małych urządzeń.

Słabe strony

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Ze względu na brak elastyczności, trzeba się z nimi obchodzić delikatnie. Silne uderzenie może je zniszczyć, stąd rekomendacja stosowania osłon.
  • Standardowe magnesy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
  • Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
  • Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
  • Ryzyko połknięcia – małe elementy są groźne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
  • Wysoki koszt zakupu w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Parametry udźwigu

Maksymalna moc trzymania magnesu – co ma na to wpływ?

Moc magnesu została określona dla najkorzystniejszych warunków, zakładającej:
  • z użyciem blachy ze miękkiej stali, działającej jako element zamykający obwód
  • o przekroju przynajmniej 10 mm
  • z powierzchnią wolną od rys
  • przy całkowitym braku odstępu (brak farby)
  • podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
  • w temperaturze pokojowej

Czynniki determinujące udźwig w warunkach realnych

Warto wiedzieć, iż siła w aplikacji będzie inne w zależności od następujących czynników, zaczynając od najistotniejszych:
  • Dystans – występowanie ciała obcego (rdza, brud, szczelina) przerywa obwód magnetyczny, co redukuje moc lawinowo (nawet o 50% przy 0,5 mm).
  • Kąt odrywania – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
  • Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
  • Materiał blachy – stal niskowęglowa przyciąga najlepiej. Domieszki stopowe obniżają właściwości magnetyczne i udźwig.
  • Gładkość – idealny styk uzyskamy tylko na gładkiej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, osłabiając magnes.
  • Temperatura pracy – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco są słabsze, a na mrozie mogą być silniejsze (do pewnej granicy).

Pomiar udźwigu realizowano na gładkiej blaszce o odpowiedniej grubości, przy siłach prostopadłych, jednak przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet 75%. Co więcej, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą zmniejsza nośność.

Bezpieczna praca przy magnesach z neodymem
Ostrzeżenie dla alergików

Powszechnie wiadomo, że nikiel (typowe wykończenie magnesów) jest silnym alergenem. Jeśli Twoja skóra źle reaguje na metale, wystrzegaj się trzymania magnesów gołą dłonią lub wybierz magnesy powlekane tworzywem.

Niebezpieczeństwo dla rozruszników

Pacjenci z stymulatorem serca muszą zachować bezpieczną odległość od magnesów. Pole magnetyczne może zatrzymać działanie urządzenia ratującego życie.

Łamliwość magnesów

Chroń oczy. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając ostre odłamki w powietrze. Ochrona wzroku wymagana.

Elektronika precyzyjna

Moduły GPS i smartfony są niezwykle wrażliwe na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Bezpieczny dystans

Potężne pole magnetyczne może zniszczyć zapis na kartach płatniczych, dyskach twardych i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Chronić przed dziećmi

Produkt przeznaczony dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do poważnych obrażeń. Trzymaj poza zasięgiem dzieci i zwierząt.

Ryzyko pożaru

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Potężne pole

Stosuj magnesy świadomie. Ich gigantyczny udźwig może zaskoczyć nawet profesjonalistów. Bądź skupiony i respektuj ich siły.

Trwała utrata siły

Typowe magnesy neodymowe (klasa N) tracą właściwości po przekroczeniu temperatury 80°C. Uszkodzenie jest permanentne.

Zachowaj ostrożność! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?
