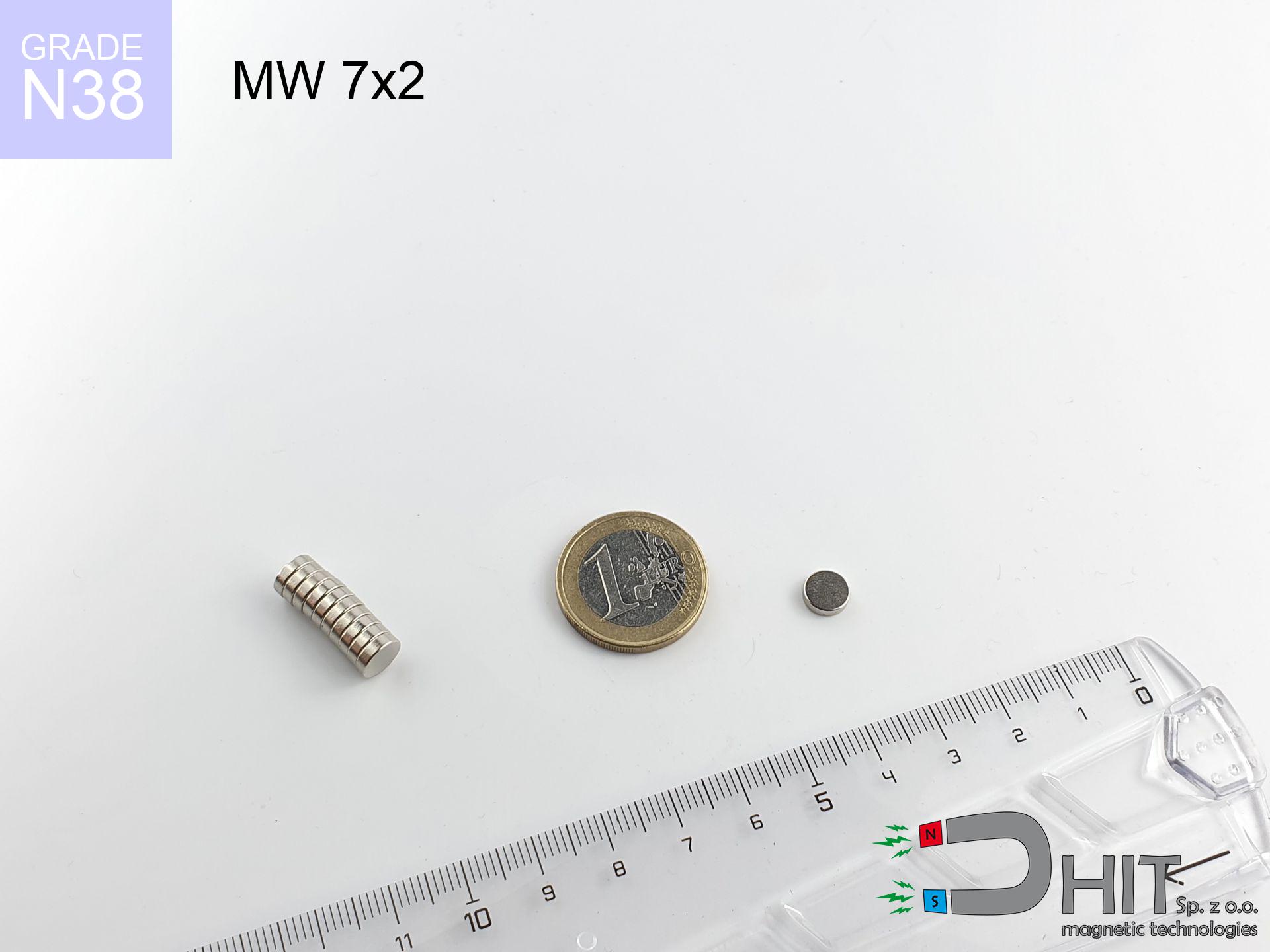

MW 7x2 / N38 - magnes neodymowy walcowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN

magnes neodymowy walcowy

Numer katalogowy 010099

GTIN/EAN: 5906301810988

5.00

Udźwig 0.99 kg / 9.76 N Indukcja magnetyczna 307.23 mT / 3072 Gs

Średnica Ø: 7 mm [±0,1 mm]
Wysokość: 2 mm [±0,1 mm]
Waga: 0.58 g
Kierunek magnesowania: ↑ osiowy
Powłoka: [NiCuNi] nikiel

poznaj właściwości »

0.381 zł z VAT / szt. + cena za transport

0.310 zł netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.310 ZŁ

0.381 ZŁ

cena od 2100 szt.

0.279 ZŁ

0.343 ZŁ

cena od 3000 szt.

0.273 ZŁ

0.336 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator

Szukasz zniżki?

Dzwoń do nas +48 22 499 98 98 alternatywnie napisz za pomocą formularz przez naszą stronę.
Właściwości a także formę magnesu neodymowego skontrolujesz w naszym naszym kalkulatorze magnetycznym.

Zamów do 14:00, a wyślemy dziś!

Parametry techniczne produktu - MW 7x2 / N38 - magnes neodymowy walcowy

Specyfikacja / charakterystyka - MW 7x2 / N38 - magnes neodymowy walcowy

właściwości

właściwości	wartości
Nr kat.	010099
GTIN/EAN	5906301810988
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica Ø	7 mm [±0,1 mm]
Wysokość	2 mm [±0,1 mm]
Waga	0.58 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.99 kg / 9.76 N
Indukcja magnetyczna ~ ?	307.23 mT / 3072 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MW 7x2 / N38 - magnes neodymowy walcowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza inżynierska magnesu - parametry techniczne

Poniższe wartości stanowią wynik symulacji inżynierskiej. Wyniki zostały wyliczone na modelach dla klasy Nd₂Fe₁₄B. Realne osiągi mogą nieznacznie się różnić. Traktuj te wyliczenia jako wstępny drogowskaz przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - wykres oddziaływania
MW 7x2 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3070 Gs 307.0 mT	0.99 kg / 2.18 lbs 990.0 g / 9.7 N	niskie ryzyko
1 mm	2332 Gs 233.2 mT	0.57 kg / 1.26 lbs 571.1 g / 5.6 N	niskie ryzyko
2 mm	1590 Gs 159.0 mT	0.27 kg / 0.59 lbs 265.5 g / 2.6 N	niskie ryzyko
3 mm	1044 Gs 104.4 mT	0.11 kg / 0.25 lbs 114.6 g / 1.1 N	niskie ryzyko
5 mm	466 Gs 46.6 mT	0.02 kg / 0.05 lbs 22.8 g / 0.2 N	niskie ryzyko
10 mm	100 Gs 10.0 mT	0.00 kg / 0.00 lbs 1.1 g / 0.0 N	niskie ryzyko
15 mm	35 Gs 3.5 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	niskie ryzyko
20 mm	16 Gs 1.6 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
30 mm	5 Gs 0.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
50 mm	1 Gs 0.1 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Moc przyciągania słabnie znacząco przy każdym mm dystansu. Pamiętaj, że nawet bardzo cienka przerwa (np. brud, farba, okleina) znacząco zmniejsza siłę przyciągania. Magnesy pracują najmocniej przy bezpośrednim kontakcie; powietrzna przerwa niweluje siłę. Zobacz, jak błyskawicznie leci w dół siła, gdy magnes nie dotyka bezpośrednio do powierzchni stali. Planując uchwyt, eliminuj niepotrzebnych przerw.

Tabela 2: Równoległa siła obsunięcia (ściana)
MW 7x2 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.20 kg / 0.44 lbs 198.0 g / 1.9 N
1 mm	Stal (~0.2)	0.11 kg / 0.25 lbs 114.0 g / 1.1 N
2 mm	Stal (~0.2)	0.05 kg / 0.12 lbs 54.0 g / 0.5 N
3 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 22.0 g / 0.2 N
5 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta wylicza przybliżoną siłę, konieczną do spowodowania przesunięcia magnesu w dół po wertykalnej ścianie metalowej (przy założeniu typowego tarcia statycznego). Parametr ten zmienia się w relacji do wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MW 7x2 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.30 kg / 0.65 lbs 297.0 g / 2.9 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.20 kg / 0.44 lbs 198.0 g / 1.9 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.10 kg / 0.22 lbs 99.0 g / 1.0 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.50 kg / 1.09 lbs 495.0 g / 4.9 N

Umieszczając magnes na wertykalnej ścianie (np. lodówce), możesz liczyć na zaledwie ok. 1/5 swojego maksymalnego udźwigu. Grawitacja oraz słaby stopień przyczepności powodują, że magnesy szybciej zjeżdżają w dół, niż odrywają. Chcesz stworzyć mocowanie pionowe? Pamiętaj, że siła ścinająca jest znacznie mniejsza od prostopadłej siły odrywania. Na śliskiej powierzchni magnes zjedzie w dół pod dużo lżejszym obciążeniem. Wykorzystanie gumowanej powłoki antypoślizgowej może znacznie poprawić wynik.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MW 7x2 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.10 kg / 0.22 lbs 99.0 g / 1.0 N
1 mm	25%	0.25 kg / 0.55 lbs 247.5 g / 2.4 N
2 mm	50%	0.50 kg / 1.09 lbs 495.0 g / 4.9 N
3 mm	75%	0.74 kg / 1.64 lbs 742.5 g / 7.3 N
5 mm	100%	0.99 kg / 2.18 lbs 990.0 g / 9.7 N
10 mm	100%	0.99 kg / 2.18 lbs 990.0 g / 9.7 N
11 mm	100%	0.99 kg / 2.18 lbs 990.0 g / 9.7 N
12 mm	100%	0.99 kg / 2.18 lbs 990.0 g / 9.7 N

Zbyt cienka stal nie jest w stanie przyjąć pełnego strumienia magnetycznego, co osłabia realne działanie magnesu. Jeśli zainstalujesz neodym do cienkiej powierzchni, magnetyzm przeniknie na wylot i udźwig gwałtownie spadnie. Aby uzyskać maksimum mocy tego magnesu, potrzebujesz wystarczająco solidnego elementu metalu. Efekt nasycenia powoduje, że na delikatnych ściankach (np. karoserii) produkt wykazuje mniejszy udźwig. Sugerujemy wybór wymiaru blachy na podstawie tych parametrów.

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MW 7x2 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.99 kg / 2.18 lbs 990.0 g / 9.7 N	OK
40 °C	-2.2%	0.97 kg / 2.13 lbs 968.2 g / 9.5 N	OK
60 °C	-4.4%	0.95 kg / 2.09 lbs 946.4 g / 9.3 N
80 °C	-6.6%	0.92 kg / 2.04 lbs 924.7 g / 9.1 N
100 °C	-28.8%	0.70 kg / 1.55 lbs 704.9 g / 6.9 N

Klasyczne neodymy tracą bezpowrotnie siłę po przekroczeniu progu termicznego. Unikaj wysokich temperatur – gorąco może nieodwracalnie uszkodzić ten produkt. Wraz z podnoszeniem się ciepła nośność magnesu chwilowo maleje. Unikaj stosowania tego produktu w pobliżu źródeł ciepła przekraczających jego bezpieczny zakres. Zbyt wysoka temperatura spowoduje trwałej degradacji magnetyzmu.

*Ważna informacja: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, ale także od kształtu magnesu. Elementy o niskim profilu (tzw. pancake magnets) tracą właściwości w niższych temperaturach niż magnesy długie. Status ostrzegawczy w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MW 7x2 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	2.24 kg / 4.93 lbs 4 653 Gs	0.34 kg / 0.74 lbs 335 g / 3.3 N	N/A
1 mm	1.76 kg / 3.89 lbs 5 454 Gs	0.26 kg / 0.58 lbs 265 g / 2.6 N	1.59 kg / 3.50 lbs ~0 Gs
2 mm	1.29 kg / 2.84 lbs 4 663 Gs	0.19 kg / 0.43 lbs 193 g / 1.9 N	1.16 kg / 2.56 lbs ~0 Gs
3 mm	0.89 kg / 1.97 lbs 3 884 Gs	0.13 kg / 0.30 lbs 134 g / 1.3 N	0.81 kg / 1.77 lbs ~0 Gs
5 mm	0.40 kg / 0.87 lbs 2 581 Gs	0.06 kg / 0.13 lbs 59 g / 0.6 N	0.36 kg / 0.78 lbs ~0 Gs
10 mm	0.05 kg / 0.11 lbs 932 Gs	0.01 kg / 0.02 lbs 8 g / 0.1 N	0.05 kg / 0.10 lbs ~0 Gs
20 mm	0.00 kg / 0.01 lbs 200 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 17 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 10 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 6 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 4 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa magnesy oddziałują na siebie z dużo dalszego dystansu niż układ typu magnes i stal. Układ dwóch magnesów generuje silniejsze pole i dalszy horyzont działania. Chcesz zbudować silny uchwyt? Zastosuj dwa magnesy zamiast jednego magnesu i blaszki. Zachowaj ostrożność, że przy łączeniu pary magnesów siła zgniotu jest potężna. Siła odpychania jest nieznacznie słabsza niż siła złączenia, ale wciąż imponująca.
*Poziom strumienia w układzie biegunów jednoimiennych wynosi ~0 Gs w geometrycznym środku przestrzeni pomiędzy magnesami (anihilacja sił magnetycznych).
Uwaga: Kalkulacje ukazują siły rozdzielania zestawu dwóch jednakowych neodymów (opór ~0.15 przy warstwy Ni-Ni).

Tabela 7: Zagrożenia (elektronika) - środki ostrożności
MW 7x2 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	3.5 cm
Implant słuchowy	10 Gs (1.0 mT)	2.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	1.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Potężne promieniowanie magnesu to duże ryzyko dla sprzętu IT i implantów medycznych. Produkty NdFeB wytwarzają strumień, które zakłóca pracę czułych urządzeń medycznych. Pamiętaj: niewidoczne promieniowanie przenika przez ciało i plastik. Szczególną ostrożność muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Zagrożone są również: czasomierze automatyczne, piloty do aut, głośniki i ekrany. Unikaj kontaktu z kartami magnetycznymi, nośnikach HDD ani czułych przyrządach nawigacyjnych.

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia
MW 7x2 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	25.73 km/h (7.15 m/s)	0.01 J
30 mm	25.75 km/h (7.15 m/s)	0.01 J
50 mm	25.75 km/h (7.15 m/s)	0.01 J
100 mm	25.75 km/h (7.15 m/s)	0.01 J

Produkty NdFeB są delikatne – silne zderzenie z metalem powoduje natychmiastowe odpryśnięcie. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie staje się niebezpieczny. Energia uderzenia może wywołać odłamki powłoki lub bolesne uszczypnięcia skóry. Koniecznie kontroluj produkt przy zbliżaniu do metalu, aby nie uderzył z impetem w metal. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję neodymu. Stosuj okulary ochronne podczas pracy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MW 7x2 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane elektryczne (Flux)
MW 7x2 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	1 284 Mx	12.8 µWb
Współczynnik P_c	0.39	Niski (Płaski)

Wartość strumienia (Flux) emitowanego przez powierzchnię bieguna. Parametr niezbędny przy budowie generatorów i silników. Współczynnik P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MW 7x2 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.99 kg	Standard
Woda (dno rzeki)	1.13 kg (+0.14 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Pole magnetyczne przenika przez wodę bez żadnych strat. Siła wyporu pomaga dźwigać znaleziska.

1. Montaż na ścianie (ześlizg)

*Pamiętaj: Na pionowej ścianie magnes zachowa tylko ułamek nominalnego udźwigu.

2. Wpływ grubości blachy

*Zbyt cienki metal (np. blacha karoseryjna) znacząco ogranicza siłę trzymania.

3. Wytrzymałość temperaturowa

*W klasie N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.39

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 010099-2026

Szybki konwerter jednostek

Siła (udźwig)

Siła w kg

lbs

Pole magnetyczne

Wypełnij jedną rubrykę, by natychmiast zobaczyć wynik w pozostałych.

Sprawdź inne oferty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMP 75x25 [M10x3] GW F200 PLATINIUM / N52 - uchwyty magnetyczne do poszukiwań

270.00 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x250 [2xM8] / N52 - separator magnetyczny

947.10 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMH 48x11x65 [M6] / N38 - uchwyt magnetyczny z hakiem

68.88 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 22x6 / N38 - magnes neodymowy walcowy

6.11 zł brutto / szt.

Oferowany produkt to ekstremalnie mocny magnes w kształcie walca, który został wykonany z trwałego materiału NdFeB, co przy wymiarach Ø7x2 mm gwarantuje najwyższą gęstość energii. Komponent MW 7x2 / N38 cechuje się dokładnością ±0,1mm oraz profesjonalną jakością wykonania, dzięki czemu jest to rozwiązanie doskonałe dla profesjonalnych inżynierów i konstruktorów. Jako magnes cylindryczny o imponującej sile (ok. 0.99 kg), produkt ten jest dostępny natychmiast z naszego magazynu w Polsce, co zapewnia błyskawiczną realizację zamówienia. Ponadto, jego powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, zapewniając estetyczny wygląd i trwałość przez lata.

Ten model jest stworzony do budowy silników elektrycznych, zaawansowanych czujników oraz wydajnych separatorów magnetycznych, gdzie liczy się maksymalna indukcja na małej powierzchni. Dzięki dużej mocy 9.76 N przy wadze zaledwie 0.58 g, ten walec jest niezastąpiony w elektronice oraz wszędzie tam, gdzie kluczowa jest niska waga.

Ze względu na delikatną strukturę spieku ceramicznego, nie wolno stosować wbijania magnesów na siłę (tzw. montaż na wcisk), gdyż grozi to natychmiastowym pęknięciem tego precyzyjnego komponentu. Dla zapewnienia długotrwałej wytrzymałości w przemyśle, stosuje się żywice anaerobowe, które są bezpieczne dla niklu i wypełniają szczelinę, gwarantując trwałość połączenia.

Klasa N38 to najczęściej wybierany standard dla przemysłowych magnesów neodymowych, oferujący świetny balans ekonomiczny oraz wysoką odporność na demagnetyzację. Jeśli potrzebujesz najsilniejszych magnesów w tej samej objętości (Ø7x2), skontaktuj się z nami w sprawie wyższych klas (np. N50, N52), jednak N38 jest standardem dostępnym od ręki w naszym sklepie.

Model ten charakteryzuje się wymiarami Ø7x2 mm, co przy wadze 0.58 g czyni go elementem o imponującej gęstości energii magnetycznej. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 0.99 kg (siła ~9.76 N), co przy tak określonych wymiarach świadczy o wysokiej klasie materiału NdFeB. Produkt posiada powłokę [NiCuNi], która chroni powierzchnię przed czynnikami zewnętrznymi, nadając mu estetyczny, srebrzysty połysk.

Standardowo oś magnetyczna przebiega przez środek walca, sprawiając, że największa siła przyciągania występuje na podstawach o średnicy 7 mm. Dzięki temu magnes można łatwo wkleić w otwór i uzyskać silne pole na powierzchni czołowej. Na zamówienie możemy wykonać również wersje magnesowane diametralnie, jeśli Twój projekt tego wymaga.

Zalety oraz wady neodymowych magnesów Nd₂Fe₁₄B.

Zalety

Warto zwrócić uwagę, że obok ekstremalnej mocy, magnesy te cechują się następującymi zaletami:

Cechują się stabilnością – przez okres ok. 10 lat gubią maksymalnie ~1% swojej mocy (wg danych).
Są stabilne magnetycznie, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Dzięki warstwie ochronnej (nikiel, Au, srebro) zyskują nowoczesny, błyszczący wygląd.
Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia mocne przyciąganie nawet małych elementów.
Posiadają imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Duża swoboda w doborze kształtu i wymiaru to ich wielka zaleta w inżynierii.
Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i motorów elektrycznych, po precyzyjną diagnostykę.
Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Ograniczenia

Mimo zalet, posiadają też wady:

Uwaga na uszkodzenia mechaniczne – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – co ma na to wpływ?

Parametr siły jest wynikiem testu laboratoryjnego przeprowadzonego w następującej konfiguracji:

przy użyciu blachy ze specjalnej stali pomiarowej, zapewniającej maksymalne skupienie pola
której grubość wynosi ok. 10 mm
o szlifowanej powierzchni styku
bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
przy prostopadłym wektorze siły (kąt 90 stopni)
przy temperaturze otoczenia ok. 20 stopni Celsjusza

Praktyczny udźwig: czynniki wpływające

Na realną siłę oddziałują konkretne warunki, takie jak (od najważniejszych):

Przerwa między powierzchniami – nawet ułamek milimetra dystansu (spowodowany np. okleiną lub brudem) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości maksymalnej.
Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przenika na wylot, zamiast zamienić się w udźwig.
Rodzaj materiału – idealnym podłożem jest czysta stal żelazna. Stale nierdzewne mogą generować mniejszy udźwig.
Jakość powierzchni – im gładsza i bardziej polerowana powierzchnia, tym lepsze przyleganie i silniejsze trzymanie. Nierówności działają jak mikroszczeliny.
Temperatura – podgrzanie magnesu powoduje tymczasowy spadek siły. Należy pamiętać o limit termiczny dla danego modelu.

Pomiar udźwigu realizowano na gładkiej blaszce o optymalnej grubości, przy prostopadłym działaniu siły, natomiast przy działaniu siły na zsuwanie nośność jest mniejsza nawet pięć razy. Co więcej, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą obniża udźwig.

Zasady bezpieczeństwa pracy z magnesami neodymowymi

Ogromna siła

Stosuj magnesy świadomie. Ich ogromna siła może zaskoczyć nawet profesjonalistów. Bądź skupiony i respektuj ich siły.

Ryzyko złamań

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Interferencja medyczna

Ostrzeżenie medyczne: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Unikaj kontaktu, jeśli posiadasz implanty elektroniczne.

Zakłócenia GPS i telefonów

Uwaga: magnesy neodymowe generują pole, które dezorientują systemy nawigacji. Zachowaj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.

Ochrona oczu

Magnesy neodymowe to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Zderzenie dwóch magnesów spowoduje ich pęknięcie na ostre odłamki.

Nadwrażliwość na metale

Badania wskazują, że powłoka niklowa (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli Twoja skóra źle reaguje na metale, unikaj trzymania magnesów gołą dłonią lub wybierz magnesy powlekane tworzywem.

Obróbka mechaniczna

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Pole magnetyczne a elektronika

Ekstremalne pole magnetyczne może zniszczyć zapis na kartach płatniczych, nośnikach HDD i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Wrażliwość na ciepło

Uważaj na temperaturę. Ekspozycja magnesu powyżej 80 stopni Celsjusza zniszczy jego domenę magnetyczną i siłę przyciągania.

Produkt nie dla dzieci

Te produkty magnetyczne nie służą do zabawy. Inhalacja dwóch lub więcej magnesów może skutkować ich złączeniem się w jelitach, co stanowi śmiertelne niebezpieczeństwo i wiąże się z koniecznością natychmiastowej operacji.

Zachowaj ostrożność! Dowiedz się więcej o zagrożeniach w artykule: Niebezpieczeństwo pracy z magnesem.

MW 7x2 / N38 - magnes neodymowy walcowy

Parametry techniczne produktu - MW 7x2 / N38 - magnes neodymowy walcowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza inżynierska magnesu - parametry techniczne

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - wykres oddziaływania MW 7x2 / N38

Tabela 2: Równoległa siła obsunięcia (ściana) MW 7x2 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu MW 7x2 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MW 7x2 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności MW 7x2 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól MW 7x2 / N38

Tabela 7: Zagrożenia (elektronika) - środki ostrożności MW 7x2 / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia MW 7x2 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MW 7x2 / N38

Tabela 10: Dane elektryczne (Flux) MW 7x2 / N38

Tabela 11: Zastosowanie podwodne MW 7x2 / N38

1. Montaż na ścianie (ześlizg)

2. Wpływ grubości blachy

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Dane środowiskowe

Siła (udźwig)

Pole magnetyczne

Sprawdź inne oferty

UMP 75x25 [M10x3] GW F200 PLATINIUM / N52 - uchwyty magnetyczne do poszukiwań

SM 32x250 [2xM8] / N52 - separator magnetyczny

UMH 48x11x65 [M6] / N38 - uchwyt magnetyczny z hakiem

MW 22x6 / N38 - magnes neodymowy walcowy

Zalety oraz wady neodymowych magnesów Nd2Fe14B.

Zalety

Ograniczenia

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – co ma na to wpływ?

Praktyczny udźwig: czynniki wpływające

Zasady bezpieczeństwa pracy z magnesami neodymowymi

Ogromna siła

Ryzyko złamań

Interferencja medyczna

Zakłócenia GPS i telefonów

Ochrona oczu

Nadwrażliwość na metale

Obróbka mechaniczna

Pole magnetyczne a elektronika

Wrażliwość na ciepło

Produkt nie dla dzieci

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - wykres oddziaływania
MW 7x2 / N38

Tabela 2: Równoległa siła obsunięcia (ściana)
MW 7x2 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MW 7x2 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MW 7x2 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MW 7x2 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MW 7x2 / N38

Tabela 7: Zagrożenia (elektronika) - środki ostrożności
MW 7x2 / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia
MW 7x2 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MW 7x2 / N38

Tabela 10: Dane elektryczne (Flux)
MW 7x2 / N38

Tabela 11: Zastosowanie podwodne
MW 7x2 / N38

Zalety oraz wady neodymowych magnesów Nd₂Fe₁₄B.
