MPL 5x5x1 / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 5x5x1 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020170

GTIN/EAN: 5906301811763

5.00

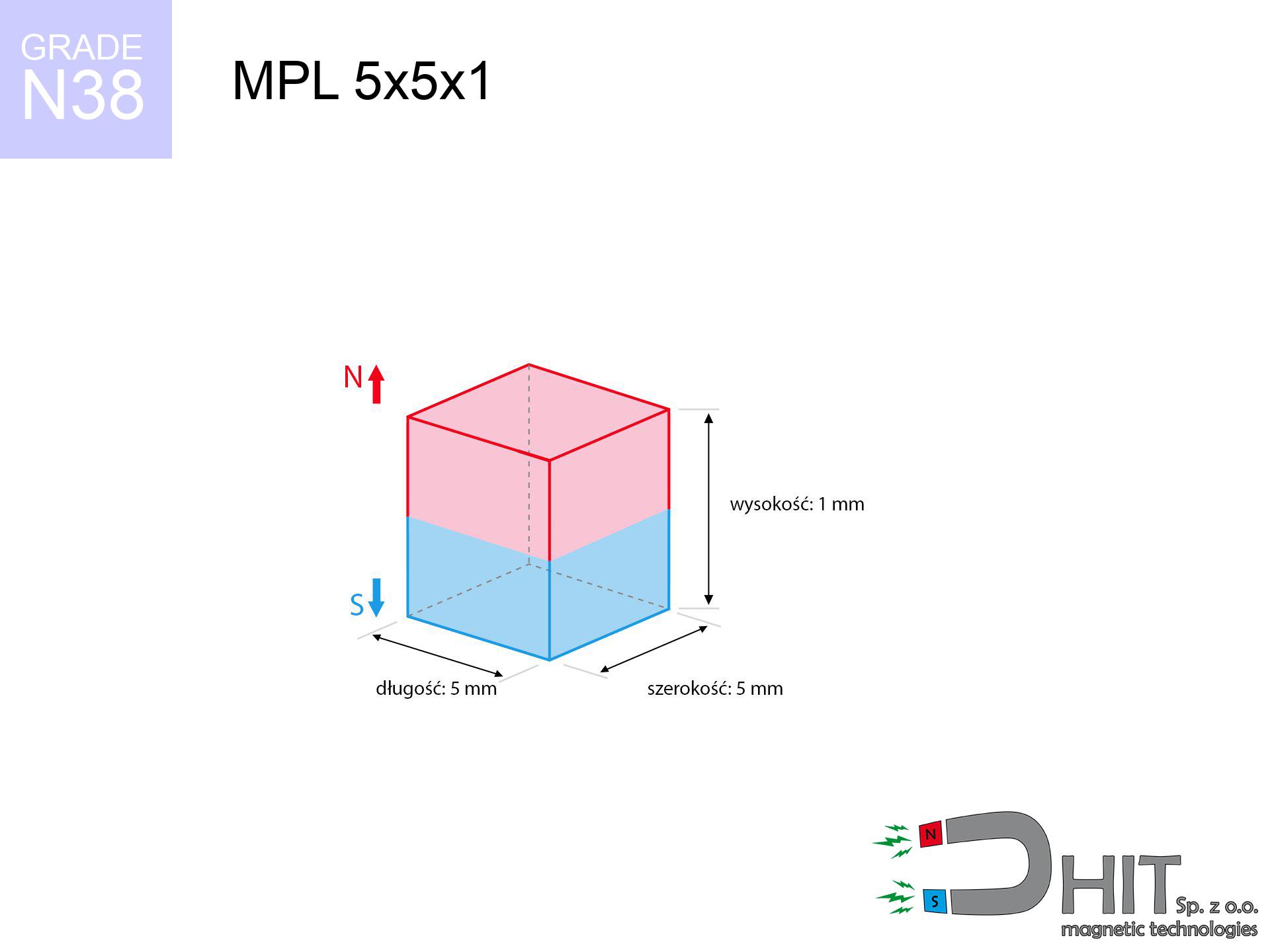

Długość

5 mm [±0,1 mm]

Szerokość

5 mm [±0,1 mm]

Wysokość

1 mm [±0,1 mm]

Waga

0.19 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.34 kg / 3.30 N

Indukcja magnetyczna

209.53 mT / 2095 Gs

Powłoka

[NiCuNi] nikiel

sprawdź specyfikację »

0.1845 ZŁ z VAT / szt. + cena za transport

0.1500 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.1500 ZŁ

0.1845 ZŁ

cena od 6000 szt.

0.1350 ZŁ

0.1661 ZŁ

cena od 22000 szt.

0.1245 ZŁ

0.1531 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Potrzebujesz porady?

Dzwoń do nas +48 22 499 98 98 alternatywnie skontaktuj się poprzez formularz zgłoszeniowy na stronie kontakt.
Siłę a także kształt magnesów obliczysz dzięki naszemu kalkulatorze siły.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry techniczne - MPL 5x5x1 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 5x5x1 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020170
GTIN/EAN	5906301811763
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	5 mm [±0,1 mm]
Szerokość	5 mm [±0,1 mm]
Wysokość	1 mm [±0,1 mm]
Waga	0.19 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.34 kg / 3.30 N
Indukcja magnetyczna ~ ?	209.53 mT / 2095 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 5x5x1 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza fizyczna magnesu neodymowego - dane

Przedstawione informacje stanowią wynik symulacji fizycznej. Wartości oparte są na algorytmach dla materiału Nd₂Fe₁₄B. Rzeczywiste osiągi mogą się różnić. Prosimy traktować te wyliczenia jako punkt odniesienia podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy
MPL 5x5x1 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2094 Gs 209.4 mT	0.34 kg / 0.75 lbs 340.0 g / 3.3 N	niskie ryzyko
1 mm	1514 Gs 151.4 mT	0.18 kg / 0.39 lbs 177.8 g / 1.7 N	niskie ryzyko
2 mm	922 Gs 92.2 mT	0.07 kg / 0.15 lbs 65.9 g / 0.6 N	niskie ryzyko
3 mm	543 Gs 54.3 mT	0.02 kg / 0.05 lbs 22.9 g / 0.2 N	niskie ryzyko
5 mm	209 Gs 20.9 mT	0.00 kg / 0.01 lbs 3.4 g / 0.0 N	niskie ryzyko
10 mm	38 Gs 3.8 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	niskie ryzyko
15 mm	13 Gs 1.3 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
20 mm	6 Gs 0.6 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
30 mm	2 Gs 0.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
50 mm	0 Gs 0.0 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Moc przyciągania słabnie drastycznie wraz z każdym kolejnym milimetrem odległości. Pamiętaj, że każda dodatkowa warstwa izolacji (np. zanieczyszczenia, farba, kurz) mocno osłabia chwyt. Produkty magnetyczne działają najsilniej przy bezpośrednim kontakcie; dystans zabija siłę. Zwróć uwagę, jak gwałtownie leci w dół siła, gdy magnes nie przylega szczelnie do metalowego podłoża. Obliczając uchwyt, eliminuj zbędnych dystansów.

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 5x5x1 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.07 kg / 0.15 lbs 68.0 g / 0.7 N
1 mm	Stal (~0.2)	0.04 kg / 0.08 lbs 36.0 g / 0.4 N
2 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 14.0 g / 0.1 N
3 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta definiuje teoretyczną siłę, wymaganą do zainicjowania zsunięcia się magnesu ku dołowi po pionowej ścianie wykonanej ze stali (przy uwzględnieniu standardowego tarcia statycznego). Wartość ta maleje w zależności od wielkości szczeliny powietrznej.

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MPL 5x5x1 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.10 kg / 0.22 lbs 102.0 g / 1.0 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.07 kg / 0.15 lbs 68.0 g / 0.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.03 kg / 0.07 lbs 34.0 g / 0.3 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.17 kg / 0.37 lbs 170.0 g / 1.7 N

Umieszczając element na wertykalnej ścianie (np. lodówce), utrzyma on zaledwie około 20%-30% nominalnej siły przyciągania. Siła ciążenia oraz niski współczynnik tarcia wpływają na to, że magnesy łatwiej zjeżdżają v dół, niż odpadają. Chcesz stworzyć mocowanie pionowe? Weź pod uwagę, że siła poślizgu jest znacznie mniejsza od maksymalnego udźwigu statycznego. Na gładkiej stali element puści w dół pod znacznie mniejszym obciążeniem. Użycie gumy gumowej może znacznie poprawić wynik.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 5x5x1 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.03 kg / 0.07 lbs 34.0 g / 0.3 N
1 mm	25%	0.09 kg / 0.19 lbs 85.0 g / 0.8 N
2 mm	50%	0.17 kg / 0.37 lbs 170.0 g / 1.7 N
3 mm	75%	0.26 kg / 0.56 lbs 255.0 g / 2.5 N
5 mm	100%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N
10 mm	100%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N
11 mm	100%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N
12 mm	100%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N

Zbyt cienka stal nie zdoła przejąć pełnego strumienia magnetycznego, co osłabia realne działanie uchwytu. Jeżeli zamocujesz silny magnes do słabej blaszki, pole przejdzie na wylot i siła przyciągania będzie słabsza. Aby uzyskać maksimum potencjału tego magnesu, potrzebujesz odpowiednio grubego kawałka metalu. Zjawisko saturacji sprawia, że na cienkich elementach (np. karoserii) produkt trzyma słabiej. Zalecamy dobór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Praca w cieple (stabilność) - limit termiczny
MPL 5x5x1 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N	OK
40 °C	-2.2%	0.33 kg / 0.73 lbs 332.5 g / 3.3 N	OK
60 °C	-4.4%	0.33 kg / 0.72 lbs 325.0 g / 3.2 N
80 °C	-6.6%	0.32 kg / 0.70 lbs 317.6 g / 3.1 N
100 °C	-28.8%	0.24 kg / 0.53 lbs 242.1 g / 2.4 N

Standardowe magnesy neodymowe tracą parametry powyżej limitu temperatury. Chroń przed ciepłem – gorąco może trwale uszkodzić ten magnes. Wraz z podnoszeniem się ciepła siła magnesu chwilowo spada. Zrezygnuj z użycia tego magnesu w gorącym otoczeniu przekraczających jego limit temperatury pracy. Przekroczenie progu krytycznego doprowadzi do trwałej degradacji właściwości magnetycznych.

*Istotna uwaga: Stabilność cieplna jest zależna zarówno od klasy materiału, ale także od proporcji wymiarów. Elementy o niskim profilu (tzw. pancake magnets) mogą ulec trwałemu rozmagnesowaniu szybciej niż magnesy długie. Kolor czerwony w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola
MPL 5x5x1 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	0.68 kg / 1.49 lbs 3 601 Gs	0.10 kg / 0.22 lbs 101 g / 1.0 N	N/A
1 mm	0.52 kg / 1.15 lbs 3 682 Gs	0.08 kg / 0.17 lbs 78 g / 0.8 N	0.47 kg / 1.04 lbs ~0 Gs
2 mm	0.35 kg / 0.78 lbs 3 028 Gs	0.05 kg / 0.12 lbs 53 g / 0.5 N	0.32 kg / 0.70 lbs ~0 Gs
3 mm	0.22 kg / 0.48 lbs 2 388 Gs	0.03 kg / 0.07 lbs 33 g / 0.3 N	0.20 kg / 0.44 lbs ~0 Gs
5 mm	0.08 kg / 0.17 lbs 1 413 Gs	0.01 kg / 0.03 lbs 12 g / 0.1 N	0.07 kg / 0.15 lbs ~0 Gs
10 mm	0.01 kg / 0.01 lbs 417 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
20 mm	0.00 kg / 0.00 lbs 77 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 6 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 1 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 1 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 1 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z dużo dalszego dystansu niż magnes i blacha. Połączenie magnes-magnes wytwarza potężny strumień i większy zasięg działania. Planujesz stworzyć silny uchwyt? Wykorzystaj dwa neodymy zamiast neodymu i stali. Uważaj, że przy łączeniu pary magnesów siła zgniotu jest potężna. Lewitacja jest troszkę słabsza niż siła złączenia, ale wciąż duża.
*Wartość pola dla układu N-N osiąga wartość ~0 Gs w punkcie środkowym przestrzeni pomiędzy magnesami (kompensacja sił magnetycznych).
Nota: Wyniki ukazują siły ścinającej pary bliźniaczych magnesów (współczynnik tarcia ok. 0.15 dla warstwy Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 5x5x1 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	2.5 cm
Implant słuchowy	10 Gs (1.0 mT)	2.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	1.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.0 cm
Pilot do auta	50 Gs (5.0 mT)	1.0 cm
Karta płatnicza	400 Gs (40.0 mT)	0.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Silne pole magnetyczne to realne niebezpieczeństwo dla urządzeń elektronicznych i rozruszników serca. Produkty NdFeB generują strumień, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Wiedz, że: niewidoczne promieniowanie przechodzi przez tkanki i obudowy. Szczególną ostrożność muszą zachować osoby z implantami słuchowymi oraz pompami insulinowymi. Ryzyko dotyczy również: czasomierze automatyczne, piloty do aut, membrany i wyświetlacze. Nie kładź magnesu przy kartach, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MPL 5x5x1 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	42.67 km/h (11.85 m/s)	0.01 J
30 mm	73.89 km/h (20.53 m/s)	0.04 J
50 mm	95.40 km/h (26.50 m/s)	0.07 J
100 mm	134.91 km/h (37.48 m/s)	0.13 J

Produkty NdFeB są podatne na odpryski – gwałtowne uderzenie o metal grozi ich pęknięciem. Kontroluj moment przyciągania – magnes puszczony luźno pędzi z ogromną siłą. Siła kinetyczna może wywołać odłamki powłoki lub groźne zmiażdżenia skóry. Trzymaj mocno magnes przy montażu, aby nie uderzył z impetem w metal. Zderzenie z dużą prędkością oznacza zniszczenie magnesu. Używaj gogli BHP podczas zabawy z silnymi okazami.

Tabela 9: Odporność na korozję
MPL 5x5x1 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane elektryczne (P_c)
MPL 5x5x1 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	615 Mx	6.2 µWb
Współczynnik P_c	0.26	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) emitowanego przez biegun magnesu. Parametr niezbędny w aplikacjach cewkowych oraz sensorów. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Hydrostatyka i wyporność
MPL 5x5x1 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.34 kg	Standard
Woda (dno rzeki)	0.39 kg (+0.05 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Pole magnetyczne przenika przez wodę bez żadnych strat. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Montaż na ścianie (ześlizg)

*Ważne: Na powierzchni pionowej magnes utrzyma zaledwie ~20-30% siły oderwania.

2. Efektywność, a grubość stali

*Cienka blacha (np. blacha karoseryjna) wyraźnie redukuje udźwig magnesu.

3. Wytrzymałość temperaturowa

*W klasie N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.26

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020170-2026

Przelicznik magnesów

Udźwig magnesu

lbs

Indukcja magnetyczna

Indukcja (T)

Wprowadź dane gdziekolwiek, a pozostałe pola uzupełnią się natychmiast.

Inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 12x1.5 / N38 - magnes neodymowy walcowy

0.431 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

33.00 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 25x325 [2xM8] / N52 - separator magnetyczny

984.00 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMH 32x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

22.14 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes w kształcie płytki wykonany z materiału NdFeB, co przy wymiarach 5x5x1 mm i wadze 0.19 g gwarantuje najwyższą jakość połączenia. Ten blok magnetyczny o sile 3.30 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Ponadto, jego powłoka Ni-Cu-Ni zabezpiecza go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Kluczem do sukcesu jest zsuniecie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 0.34 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 5x5x1 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak separatory magnetyczne oraz silniki liniowe. Dzięki płaskiej powierzchni i dużej sile (ok. 0.34 kg), są idealne jako ukryte zamki w meblarstwie oraz elementy montażowe w automatyce. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Do montażu magnesów płaskich MPL 5x5x1 / N38 polecamy stosować kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Pamiętaj, aby przed klejeniem zmatowić i przemyć powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (5x5 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 5 mm (długość), 5 mm (szerokość) i 1 mm (grubość). Jest to blok magnetyczny o gabarytach 5x5x1 mm i masie własnej 0.19 g, gotowy do pracy w temperaturze do 80°C. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Plusy

Poza imponującą mocą, magnesy typu NdFeB wnoszą dodatkowe korzyści::

Ich parametry są stabilne w czasie; po 10 latach eksploatacji redukcja udźwigu to znikome ~1%.
Zewnętrzne pola magnetyczne nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność koercji.
Warstwa ochronna (np. niklowa) zapewnia im metaliczny połysk, co podnosi ich walory wizualne.
Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie nawet małych elementów.
Są przystosowane do pracy w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
Opcja produkcji skomplikowanych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
Są niezbędne w innowacjach, zasilając układy napędowe, sprzęt szpitalny czy elektronikę użytkową.
Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Wady

Oto ograniczenia i wady, o których musisz wiedzieć:

Ze względu na brak elastyczności, wymagają ostrożności. Gwałtowne złączenie może je zniszczyć, stąd zalecenie stosowania osłon.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
Ze względu na twardość, nie zaleca się gwintowania magnesu. Prościej użyć magnesu wklejonego w gniazdo z gwintem.
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Widoczny w opisie parametr udźwigu odnosi się do wartości maksymalnej, zarejestrowanej w środowisku optymalnym, a mianowicie:

na bloku wykonanej ze stali konstrukcyjnej, doskonale skupiającej strumień magnetyczny
posiadającej masywność minimum 10 mm aby uniknąć nasycenia
charakteryzującej się równą strukturą
bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
przy osiowym kierunku działania siły (kąt 90 stopni)
w warunkach ok. 20°C

Udźwig magnesu w użyciu – kluczowe czynniki

Na skuteczność trzymania mają wpływ konkretne warunki, głównie (od najważniejszych):

Odstęp (między magnesem a blachą), ponieważ nawet mikroskopijna odległość (np. 0,5 mm) powoduje redukcję siły nawet o 50% (dotyczy to także farby, rdzy czy brudu).
Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes trzyma znacznie mniejszą moc (często ok. 20-30% siły maksymalnej).
Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
Typ metalu – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla osłabiają efekt przyciągania.
Jakość powierzchni – im gładsza i bardziej polerowana blacha, tym większa strefa kontaktu i wyższy udźwig. Nierówności tworzą dystans powietrzny.
Wpływ temperatury – gorące środowisko osłabia pole magnetyczne. Zbyt wysoka temperatura może trwale uszkodzić magnes.

Pomiar udźwigu wykonywano na gładkiej blaszce o optymalnej grubości, przy prostopadłym działaniu siły, natomiast przy siłach działających równolegle nośność jest mniejsza nawet 75%. Dodatkowo, nawet drobny odstęp między powierzchnią magnesu, a blachą redukuje udźwig.

Bezpieczna praca z magnesami neodymowymi

Limity termiczne

Nie przegrzewaj. Magnesy neodymowe są wrażliwe na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Pył jest łatwopalny

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Unikaj kontaktu w przypadku alergii

Niektóre osoby ma alergię kontaktową na nikiel, którym pokryta jest większość nasze produkty. Dłuższy kontakt może wywołać wysypkę. Wskazane jest stosowanie rękawiczek ochronnych.

Potężne pole

Bądź ostrożny. Magnesy neodymowe przyciągają z daleka i zwierają z ogromną siłą, często gwałtowniej niż zdążysz zareagować.

Kruchość materiału

Magnesy neodymowe to materiał ceramiczny, co oznacza, że są bardzo kruche. Zderzenie dwóch magnesów wywoła ich pęknięcie na drobne kawałki.

Elektronika precyzyjna

Uwaga: magnesy neodymowe generują pole, które dezorientują systemy nawigacji. Utrzymuj odpowiednią odległość od telefonu, tabletu i urządzeń GPS.

Implanty medyczne

Ostrzeżenie dla sercowców: Silne pole magnetyczne zakłóca elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Zagrożenie dla najmłodszych

Magnesy neodymowe nie są przeznaczone dla dzieci. Przypadkowe zjedzenie dwóch lub więcej magnesów może doprowadzić do ich przyciągnięciem przez ścianki jelit, co stanowi bezpośrednie zagrożenie życia i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Karty i dyski

Bardzo silne oddziaływanie może zniszczyć zapis na kartach płatniczych, nośnikach HDD i innych pamięciach. Zachowaj odstęp min. 10 cm.

Safety First! Chcesz wiedzieć więcej? Przeczytaj nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MPL 5x5x1 / N38 - magnes neodymowy płytkowy

Parametry techniczne - MPL 5x5x1 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza fizyczna magnesu neodymowego - dane

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy MPL 5x5x1 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MPL 5x5x1 / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu MPL 5x5x1 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MPL 5x5x1 / N38

Tabela 5: Praca w cieple (stabilność) - limit termiczny MPL 5x5x1 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola MPL 5x5x1 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia MPL 5x5x1 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie MPL 5x5x1 / N38

Tabela 9: Odporność na korozję MPL 5x5x1 / N38

Tabela 10: Dane elektryczne (Pc) MPL 5x5x1 / N38

Tabela 11: Hydrostatyka i wyporność MPL 5x5x1 / N38

1. Montaż na ścianie (ześlizg)

2. Efektywność, a grubość stali

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Dane środowiskowe

Udźwig magnesu

Indukcja magnetyczna

Inne propozycje

MW 12x1.5 / N38 - magnes neodymowy walcowy

MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

SM 25x325 [2xM8] / N52 - separator magnetyczny

UMH 32x8x46 [M6] / N38 - uchwyt magnetyczny z hakiem

Zalety i wady magnesów neodymowych Nd2Fe14B.

Plusy

Wady

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Udźwig magnesu w użyciu – kluczowe czynniki

Bezpieczna praca z magnesami neodymowymi

Limity termiczne

Pył jest łatwopalny

Unikaj kontaktu w przypadku alergii

Potężne pole

Kruchość materiału

Elektronika precyzyjna

Implanty medyczne

Zagrożenie dla najmłodszych

Siła zgniatająca

Karty i dyski

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy
MPL 5x5x1 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 5x5x1 / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MPL 5x5x1 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 5x5x1 / N38

Tabela 5: Praca w cieple (stabilność) - limit termiczny
MPL 5x5x1 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola
MPL 5x5x1 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 5x5x1 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MPL 5x5x1 / N38

Tabela 9: Odporność na korozję
MPL 5x5x1 / N38

Tabela 10: Dane elektryczne (P_c)
MPL 5x5x1 / N38

Tabela 11: Hydrostatyka i wyporność
MPL 5x5x1 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
