MPL 25x25x10 / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy za 3 dni

MPL 25x25x10 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020137

GTIN/EAN: 5906301811435

5.00

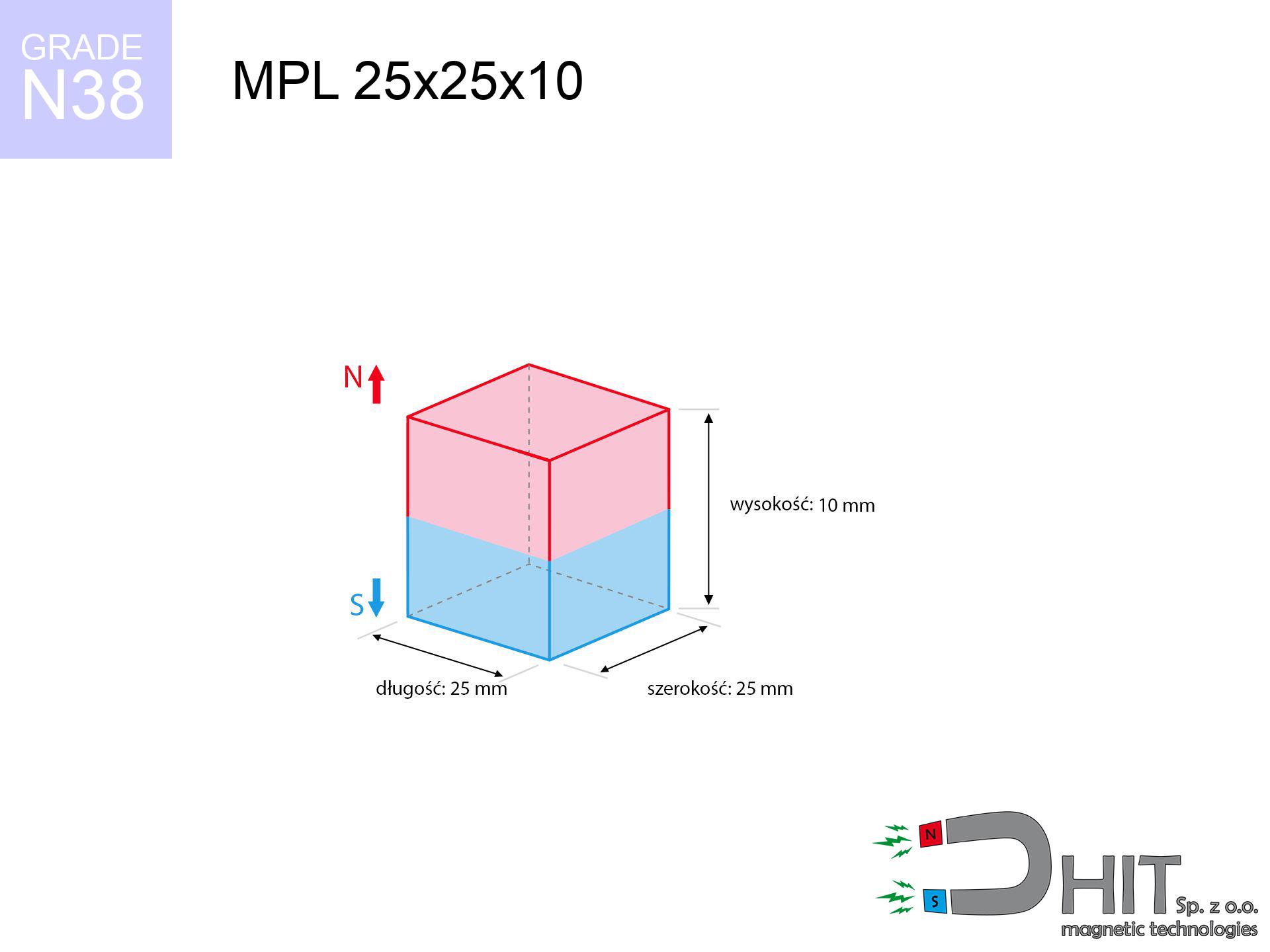

Długość

25 mm [±0,1 mm]

Szerokość

25 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

46.88 g

Kierunek magnesowania

↑ osiowy

Udźwig

19.39 kg / 190.25 N

Indukcja magnetyczna

361.04 mT / 3610 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

20.29 ZŁ z VAT / szt. + cena za transport

16.50 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

16.50 ZŁ

20.29 ZŁ

cena od 40 szt.

15.51 ZŁ

19.08 ZŁ

cena od 160 szt.

14.52 ZŁ

17.86 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz pogadać o magnesach?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 lub daj znać za pomocą formularz przez naszą stronę.
Parametry i wygląd elementów magnetycznych testujesz u nas w naszym kalkulatorze magnetycznym.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Właściwości fizyczne MPL 25x25x10 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 25x25x10 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020137
GTIN/EAN	5906301811435
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	25 mm [±0,1 mm]
Szerokość	25 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	46.88 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	19.39 kg / 190.25 N
Indukcja magnetyczna ~ ?	361.04 mT / 3610 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 25x25x10 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza techniczna magnesu - dane

Poniższe wartości stanowią wynik kalkulacji matematycznej. Wyniki oparte są na modelach dla klasy Nd₂Fe₁₄B. Realne warunki mogą nieznacznie odbiegać od wyników symulacji. Prosimy traktować te dane jako wstępny drogowskaz przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - wykres oddziaływania
MPL 25x25x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3610 Gs 361.0 mT	19.39 kg / 42.75 lbs 19390.0 g / 190.2 N	niebezpieczny!
1 mm	3392 Gs 339.2 mT	17.12 kg / 37.74 lbs 17117.7 g / 167.9 N	niebezpieczny!
2 mm	3156 Gs 315.6 mT	14.82 kg / 32.68 lbs 14822.5 g / 145.4 N	niebezpieczny!
3 mm	2913 Gs 291.3 mT	12.63 kg / 27.85 lbs 12631.8 g / 123.9 N	niebezpieczny!
5 mm	2436 Gs 243.6 mT	8.83 kg / 19.46 lbs 8827.9 g / 86.6 N	mocny
10 mm	1464 Gs 146.4 mT	3.19 kg / 7.04 lbs 3191.5 g / 31.3 N	mocny
15 mm	872 Gs 87.2 mT	1.13 kg / 2.49 lbs 1131.5 g / 11.1 N	niskie ryzyko
20 mm	538 Gs 53.8 mT	0.43 kg / 0.95 lbs 430.4 g / 4.2 N	niskie ryzyko
30 mm	234 Gs 23.4 mT	0.08 kg / 0.18 lbs 81.8 g / 0.8 N	niskie ryzyko
50 mm	68 Gs 6.8 mT	0.01 kg / 0.02 lbs 6.9 g / 0.1 N	niskie ryzyko

Siła chwytu spada drastycznie wraz z każdym kolejnym milimetrem dystansu. Miej na uwadze, że nawet mikroskopijny dystans (np. brud, lakier, rdza) wyraźnie redukuje udźwig. Magnesy działają najsilniej w idealnym przyleganiu; dystans osłabia siłę. Zauważ, jak szybko spadają parametry, gdy magnes nie przylega szczelnie do powierzchni stali. Obliczając uchwyt, zrezygnuj ze niepotrzebnych przerw.

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 25x25x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	3.88 kg / 8.55 lbs 3878.0 g / 38.0 N
1 mm	Stal (~0.2)	3.42 kg / 7.55 lbs 3424.0 g / 33.6 N
2 mm	Stal (~0.2)	2.96 kg / 6.53 lbs 2964.0 g / 29.1 N
3 mm	Stal (~0.2)	2.53 kg / 5.57 lbs 2526.0 g / 24.8 N
5 mm	Stal (~0.2)	1.77 kg / 3.89 lbs 1766.0 g / 17.3 N
10 mm	Stal (~0.2)	0.64 kg / 1.41 lbs 638.0 g / 6.3 N
15 mm	Stal (~0.2)	0.23 kg / 0.50 lbs 226.0 g / 2.2 N
20 mm	Stal (~0.2)	0.09 kg / 0.19 lbs 86.0 g / 0.8 N
30 mm	Stal (~0.2)	0.02 kg / 0.04 lbs 16.0 g / 0.2 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N

Poniższa tabela określa przybliżoną siłę, którą należy przyłożyć do zainicjowania zsunięcia się magnesu w dół po pionowej ścianie stalowej (przy założeniu standardowego współczynnika tarcia). Wartość ta maleje w relacji do występującego dystansu.

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MPL 25x25x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	5.82 kg / 12.82 lbs 5817.0 g / 57.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	3.88 kg / 8.55 lbs 3878.0 g / 38.0 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.94 kg / 4.27 lbs 1939.0 g / 19.0 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	9.70 kg / 21.37 lbs 9695.0 g / 95.1 N

Montując element na pionowej płaszczyźnie (np. tablicy), możesz liczyć na jedynie ok. 20%-30% nominalnej siły przyciągania. Siła ciążenia oraz słaby stopień przyczepności sprawiają, że produkty szybciej przemieszczają się v dół, niż odskakują od podłoża. Planujesz mocowanie pionowe? Weź pod uwagę, że siła poślizgu jest dużo słabsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni magnes zjedzie w dół pod dużo lżejszym ładunkiem. Użycie gumy specjalnej może znacznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 25x25x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.97 kg / 2.14 lbs 969.5 g / 9.5 N
1 mm	13%	2.42 kg / 5.34 lbs 2423.8 g / 23.8 N
2 mm	25%	4.85 kg / 10.69 lbs 4847.5 g / 47.6 N
3 mm	38%	7.27 kg / 16.03 lbs 7271.3 g / 71.3 N
5 mm	63%	12.12 kg / 26.72 lbs 12118.8 g / 118.9 N
10 mm	100%	19.39 kg / 42.75 lbs 19390.0 g / 190.2 N
11 mm	100%	19.39 kg / 42.75 lbs 19390.0 g / 190.2 N
12 mm	100%	19.39 kg / 42.75 lbs 19390.0 g / 190.2 N

Cienka płyta metalowa nie potrafi przejąć całego pola magnetycznego, co osłabia realne działanie uchwytu. Jeśli przyczepisz mocny produkt do zbyt cienkiego podłoża, pole przeniknie na wylot i udźwig gwałtownie spadnie. Aby uzyskać pełną sprawność potencjału tego magnesu, wymagasz wystarczająco solidnego kawałka stali. Efekt nasycenia powoduje, że na blaszanych konstrukcjach (np. cienkich profilach) magnes działa gorzej. Zalecamy dobór grubości blachy na podstawie tych parametrów.

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy
MPL 25x25x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	19.39 kg / 42.75 lbs 19390.0 g / 190.2 N	OK
40 °C	-2.2%	18.96 kg / 41.81 lbs 18963.4 g / 186.0 N	OK
60 °C	-4.4%	18.54 kg / 40.87 lbs 18536.8 g / 181.8 N
80 °C	-6.6%	18.11 kg / 39.93 lbs 18110.3 g / 177.7 N
100 °C	-28.8%	13.81 kg / 30.44 lbs 13805.7 g / 135.4 N

Standardowe magnesy neodymowe tracą siłę po przekroczeniu temperatury maksymalnej. Chroń przed ciepłem – wysoka temperatura może trwale rozmagnesować ten magnes. Wraz ze wzrostem temperatury moc neodymu tymczasowo maleje. Zrezygnuj z użycia tego magnesu blisko grzejników wyższych niż jego limit temperatury pracy. Zbyt wysoka temperatura spowoduje zniszczenia właściwości magnetycznych.

*Nota inżynierska: Odporność na temperaturę jest zależna zarówno od klasy materiału, jak i od kształtu magnesu. Cienkie magnesy (niski Pc) mogą ulec trwałemu rozmagnesowaniu szybciej niż wysokie walce. Status ostrzegawczy w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MPL 25x25x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	50.20 kg / 110.68 lbs 5 073 Gs	7.53 kg / 16.60 lbs 7531 g / 73.9 N	N/A
1 mm	47.31 kg / 104.30 lbs 7 008 Gs	7.10 kg / 15.65 lbs 7097 g / 69.6 N	42.58 kg / 93.87 lbs ~0 Gs
2 mm	44.32 kg / 97.71 lbs 6 783 Gs	6.65 kg / 14.66 lbs 6648 g / 65.2 N	39.89 kg / 87.94 lbs ~0 Gs
3 mm	41.33 kg / 91.12 lbs 6 550 Gs	6.20 kg / 13.67 lbs 6200 g / 60.8 N	37.20 kg / 82.01 lbs ~0 Gs
5 mm	35.49 kg / 78.25 lbs 6 070 Gs	5.32 kg / 11.74 lbs 5324 g / 52.2 N	31.94 kg / 70.43 lbs ~0 Gs
10 mm	22.86 kg / 50.39 lbs 4 871 Gs	3.43 kg / 7.56 lbs 3429 g / 33.6 N	20.57 kg / 45.35 lbs ~0 Gs
20 mm	8.26 kg / 18.22 lbs 2 929 Gs	1.24 kg / 2.73 lbs 1240 g / 12.2 N	7.44 kg / 16.40 lbs ~0 Gs
50 mm	0.46 kg / 1.02 lbs 695 Gs	0.07 kg / 0.15 lbs 70 g / 0.7 N	0.42 kg / 0.92 lbs ~0 Gs
60 mm	0.21 kg / 0.47 lbs 469 Gs	0.03 kg / 0.07 lbs 32 g / 0.3 N	0.19 kg / 0.42 lbs ~0 Gs
70 mm	0.10 kg / 0.23 lbs 329 Gs	0.02 kg / 0.03 lbs 16 g / 0.2 N	0.09 kg / 0.21 lbs ~0 Gs
80 mm	0.05 kg / 0.12 lbs 239 Gs	0.01 kg / 0.02 lbs 8 g / 0.1 N	0.05 kg / 0.11 lbs ~0 Gs
90 mm	0.03 kg / 0.07 lbs 178 Gs	0.00 kg / 0.01 lbs 5 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs
100 mm	0.02 kg / 0.04 lbs 136 Gs	0.00 kg / 0.01 lbs 3 g / 0.0 N	0.02 kg / 0.04 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z szerszego promienia niż neodym i metal. Taki system magnes-magnes wytwarza potężny strumień i dalszy horyzont pracy. Projektujesz solidne zapięcie? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Zachowaj ostrożność, że przy zbliżaniu do siebie dwóch magnesów energia zderzenia jest potężna. Siła odpychania jest nieznacznie słabsza niż siła złączenia, ale wciąż znacząca.
*Natężenie strumienia dla układu N-N osiąga wartość ~0 Gs w samym centrum dystansu pomiędzy magnesami (całkowite wygaszenie sił magnetycznych).
Nota: Wyniki odnoszą się do siły rozdzielania dwóch takich samych bloków magnetycznych (współczynnik tarcia ~0.15 dla powleczeniu Ni-Ni).

Tabela 7: Strefy ochronne (implanty) - środki ostrożności
MPL 25x25x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	13.0 cm
Implant słuchowy	10 Gs (1.0 mT)	10.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	8.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Pilot do auta	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.0 cm

Ekstremalne pole neodymu stanowi realne niebezpieczeństwo dla urządzeń elektronicznych oraz rozruszników serca. Produkty NdFeB wytwarzają strumień, które zakłóca pracę czułych urządzeń medycznych. Wiedz, że: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Szczególną ostrożność muszą zachować osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Ryzyko dotyczy również: zegarki mechaniczne, kluczyki samochodowe, membrany i ekrany. Nie kładź magnesu przy kartach, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 25x25x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	22.52 km/h (6.26 m/s)	0.92 J
30 mm	35.62 km/h (9.89 m/s)	2.29 J
50 mm	45.87 km/h (12.74 m/s)	3.81 J
100 mm	64.86 km/h (18.02 m/s)	7.61 J

Magnesy neodymowe są delikatne – silne zderzenie z metalem może skutkować rozbiciem. Kontroluj moment przyciągania – neodym pozostawiony swobodnie staje się niebezpieczny. Energia uderzenia może wywołać odłamki powłoki lub uszkodzenia palców. Trzymaj mocno magnes przy zbliżaniu do metalu, aby nie uderzył z impetem w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję neodymu. Stosuj okulary ochronne podczas pracy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 25x25x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (P_c)
MPL 25x25x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	23 497 Mx	235.0 µWb
Współczynnik P_c	0.46	Niski (Płaski)

Wartość strumienia (Flux) emitowanego przez powierzchnię bieguna. Dane kluczowe w aplikacjach cewkowych i silników. Współczynnik P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 25x25x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	19.39 kg	Standard
Woda (dno rzeki)	22.20 kg (+2.81 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Pole magnetyczne przenika przez wodę bez żadnych strat. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Ześlizg (ściana)

*Pamiętaj: Na pionowej ścianie magnes utrzyma zaledwie ułamek siły oderwania.

2. Efektywność, a grubość stali

*Cienka blacha (np. obudowa PC 0.5mm) znacząco osłabia udźwig magnesu.

3. Stabilność termiczna

*W klasie N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.46

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020137-2026

Przelicznik magnesów

Siła oderwania

Siła (N)

Siła w lbs

Indukcja magnetyczna

Tesla (T)

Wpisz liczbę w wybraną rubrykę, a wszystkie inne rubryki zostaną obliczone od razu.

Zobacz też inne oferty

Produkt dostępny Wysyłamy za 3 dni

MPL 25x15x2 / N38 - magnes neodymowy płytkowy

2.39 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

12.24 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

MPL 25x25x10 / N38 - magnes neodymowy płytkowy

20.29 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

MW 12x4 / N52 - magnes neodymowy walcowy

2.18 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 25x25x10 mm i wadze 46.88 g gwarantuje klasę premium połączenia. Ten blok magnetyczny o sile 190.25 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Kluczem do sukcesu jest przesunięcie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 19.39 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Magnesy płytkowe MPL 25x25x10 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak filtry wyłapujące opiłki oraz silniki liniowe. Dzięki płaskiej powierzchni i dużej sile (ok. 19.39 kg), są idealne jako domykacze w meblarstwie oraz elementy montażowe w automatyce. Klienci często wybierają ten model do organizacji warsztatu na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 25x25x10 / N38 jest magnesowany osiowo (wymiar 10 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (25x25 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Model ten charakteryzuje się wymiarami 25x25x10 mm, co przy wadze 46.88 g czyni go elementem o imponującej gęstości energii. Jest to blok magnetyczny o gabarytach 25x25x10 mm i masie własnej 46.88 g, gotowy do pracy w temperaturze do 80°C. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Zalety

Magnesy neodymowe to nie tylko siła, ale także inne istotne właściwości, w tym::

Długowieczność to ich atut – nawet po 10 lat spadek siły magnetycznej wynosi jedynie ~1% (wg testów).
Charakteryzują się niezwykłą odpornością na rozmagnesowanie, nawet w silnych polach zewnętrznych.
Powłoka ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co podnosi ich walory wizualne.
Oferują maksymalną indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na ogromną siłę.
Odpowiedni skład sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Opcja produkcji złożonych kształtów sprawia, że są idealne do nietypowych zastosowań.
Stanowią kluczowy element w technologiach przyszłości, zasilając silniki, sprzęt szpitalny czy komputery.
Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Ograniczenia

Czego unikać? Wady i zagrożenia związane z neodymami:

Pamiętaj o ich kruchości – bez odpowiedniej obudowy mogą pękać przy upadku na twarde podłoże.
Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
Trudności montażowe: zamiast próbować gwintować kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Ryzyko połknięcia – małe elementy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
Wysoki koszt zakupu w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Charakterystyka udźwigu

Optymalny udźwig magnesu neodymowego – co się na to składa?

Widoczny w opisie parametr udźwigu odnosi się do maksymalnych osiągów, zarejestrowanej w środowisku optymalnym, a mianowicie:

na podłożu wykonanej ze stali konstrukcyjnej, doskonale skupiającej strumień magnetyczny
której wymiar poprzeczny wynosi ok. 10 mm
o szlifowanej powierzchni styku
przy zerowej szczelinie (brak farby)
dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
w temperaturze pokojowej

Kluczowe elementy wpływające na udźwig

Trzeba mieć na uwadze, że siła w aplikacji będzie inne w zależności od poniższych elementów, w kolejności ważności:

Szczelina między magnesem a stalą – nawet ułamek milimetra dystansu (spowodowany np. lakierem lub brudem) drastycznie redukuje efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Sposób obciążenia – parametr katalogowy dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes trzyma znacznie mniejszą moc (często ok. 20-30% siły maksymalnej).
Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przechodzi przez materiał, zamiast zamienić się w udźwig.
Skład chemiczny podłoża – stal niskowęglowa przyciąga najlepiej. Domieszki stopowe obniżają właściwości magnetyczne i udźwig.
Faktura blachy – szlifowane elementy gwarantują idealne doleganie, co zwiększa nasycenie pola. Nierówny metal osłabiają chwyt.
Warunki termiczne – spieki NdFeB posiadają ujemny współczynnik temperaturowy. W wyższych temperaturach tracą moc, a w niskich mogą być silniejsze (do pewnej granicy).

Siłę trzymania testowano na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy próbie przesunięcia magnesu siła trzymania jest mniejsza nawet 5 razy. Dodatkowo, nawet minimalna przerwa pomiędzy magnesem, a blachą obniża nośność.

Bezpieczna praca z magnesami neodymowymi

Niklowa powłoka a alergia

Pewna grupa użytkowników wykazuje nadwrażliwość na nikiel, którym pokryta jest większość magnesy neodymowe. Dłuższy kontakt może wywołać wysypkę. Zalecamy stosowanie rękawic bezlateksowych.

Siła neodymu

Przed przystąpieniem do pracy, zapoznaj się z zasadami. Niekontrolowane przyciągnięcie może zniszczyć magnes lub uszkodzić palce. Myśl o krok do przodu.

Niebezpieczeństwo przytrzaśnięcia

Silne magnesy mogą połamać palce błyskawicznie. Absolutnie nie umieszczaj dłoni między dwa przyciągające się elementy.

Trwała utrata siły

Typowe magnesy neodymowe (typ N) tracą moc po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Ochrona urządzeń

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz delikatną elektronikę (rozruszniki serca, protezy słuchu, czasomierze).

Uszkodzenia czujników

Pamiętaj: magnesy neodymowe wytwarzają pole, które dezorientują elektronikę precyzyjną. Utrzymuj odpowiednią odległość od komórki, tabletu i urządzeń GPS.

Pył jest łatwopalny

Proszek powstający podczas szlifowania magnesów jest wybuchowy. Nie wierć w magnesach bez odpowiedniego chłodzenia i wiedzy.

Zagrożenie dla najmłodszych

Magnesy neodymowe nie są przeznaczone dla dzieci. Przypadkowe zjedzenie kilku magnesów może skutkować ich złączeniem się w jelitach, co stanowi śmiertelne niebezpieczeństwo i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Kruchy spiek

Mimo niklowej powłoki, neodym jest kruchy i nieodporny na uderzenia. Nie uderzaj, gdyż magnes może się rozpaść na drobiny.

Niebezpieczeństwo dla rozruszników

Osoby z kardiowerterem muszą utrzymać bezwzględny dystans od magnesów. Pole magnetyczne może rozregulować działanie urządzenia ratującego życie.

Bezpieczeństwo! Dowiedz się więcej o ryzyku w artykule: Niebezpieczne magnesy neodymowe.

MPL 25x25x10 / N38 - magnes neodymowy płytkowy

Właściwości fizyczne MPL 25x25x10 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza techniczna magnesu - dane

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - wykres oddziaływania MPL 25x25x10 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MPL 25x25x10 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu MPL 25x25x10 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy MPL 25x25x10 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy MPL 25x25x10 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola MPL 25x25x10 / N38

Tabela 7: Strefy ochronne (implanty) - środki ostrożności MPL 25x25x10 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MPL 25x25x10 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MPL 25x25x10 / N38

Tabela 10: Dane konstrukcyjne (Pc) MPL 25x25x10 / N38

Tabela 11: Zastosowanie podwodne MPL 25x25x10 / N38

1. Ześlizg (ściana)

2. Efektywność, a grubość stali

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Zrównoważony rozwój

Siła oderwania

Indukcja magnetyczna

Zobacz też inne oferty

MPL 25x15x2 / N38 - magnes neodymowy płytkowy

MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

MPL 25x25x10 / N38 - magnes neodymowy płytkowy

MW 12x4 / N52 - magnes neodymowy walcowy

Zalety i wady magnesów neodymowych Nd2Fe14B.

Zalety

Ograniczenia

Charakterystyka udźwigu

Optymalny udźwig magnesu neodymowego – co się na to składa?

Kluczowe elementy wpływające na udźwig

Bezpieczna praca z magnesami neodymowymi

Niklowa powłoka a alergia

Siła neodymu

Niebezpieczeństwo przytrzaśnięcia

Trwała utrata siły

Ochrona urządzeń

Uszkodzenia czujników

Pył jest łatwopalny

Zagrożenie dla najmłodszych

Kruchy spiek

Niebezpieczeństwo dla rozruszników

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - wykres oddziaływania
MPL 25x25x10 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 25x25x10 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MPL 25x25x10 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 25x25x10 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy
MPL 25x25x10 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MPL 25x25x10 / N38

Tabela 7: Strefy ochronne (implanty) - środki ostrożności
MPL 25x25x10 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 25x25x10 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 25x25x10 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MPL 25x25x10 / N38

Tabela 11: Zastosowanie podwodne
MPL 25x25x10 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
