MP 41x15x10 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Wysyłamy za 2 dni

MP 41x15x10 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030200

GTIN/EAN: 5906301812173

5.00

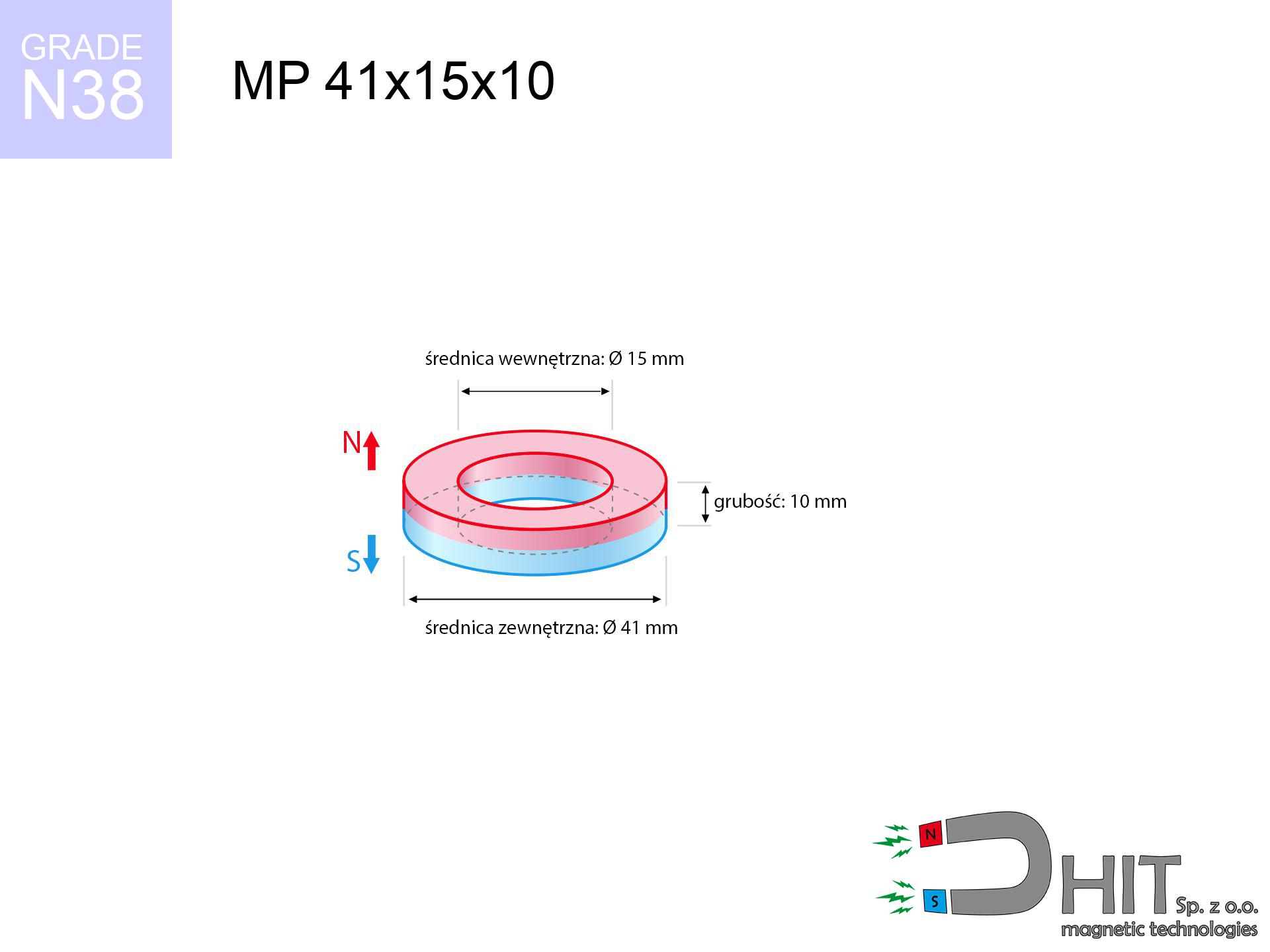

Średnica

41 mm [±0,1 mm]

Średnica wewnętrzna Ø

15 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

85.77 g

Kierunek magnesowania

↑ osiowy

Udźwig

24.44 kg / 239.78 N

Indukcja magnetyczna

271.77 mT / 2718 Gs

Powłoka

[NiCuNi] nikiel

poznaj parametry »

50.00 ZŁ z VAT / szt. + cena za transport

40.65 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

40.65 ZŁ

50.00 ZŁ

cena od 20 szt.

38.21 ZŁ

47.00 ZŁ

cena od 70 szt.

35.77 ZŁ

44.00 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Masz trudności w wyborze?

Zadzwoń do nas +48 22 499 98 98 ewentualnie napisz za pomocą formularz kontaktowy na stronie kontakt.
Parametry oraz wygląd magnesów neodymowych przetestujesz dzięki naszemu kalkulatorze masy magnetycznej.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne MP 41x15x10 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 41x15x10 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030200
GTIN/EAN	5906301812173
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	41 mm [±0,1 mm]
Średnica wewnętrzna Ø	15 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	85.77 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	24.44 kg / 239.78 N
Indukcja magnetyczna ~ ?	271.77 mT / 2718 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 41x15x10 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu neodymowego - dane

Poniższe informacje są bezpośredni efekt kalkulacji matematycznej. Wyniki oparte są na modelach dla klasy Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie się różnić. Traktuj te dane jako punkt odniesienia podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka
MP 41x15x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5232 Gs 523.2 mT	24.44 kg / 53.88 lbs 24440.0 g / 239.8 N	krytyczny poziom
1 mm	4978 Gs 497.8 mT	22.12 kg / 48.77 lbs 22120.4 g / 217.0 N	krytyczny poziom
2 mm	4720 Gs 472.0 mT	19.89 kg / 43.85 lbs 19888.8 g / 195.1 N	krytyczny poziom
3 mm	4464 Gs 446.4 mT	17.79 kg / 39.22 lbs 17788.4 g / 174.5 N	krytyczny poziom
5 mm	3964 Gs 396.4 mT	14.03 kg / 30.93 lbs 14030.8 g / 137.6 N	krytyczny poziom
10 mm	2861 Gs 286.1 mT	7.31 kg / 16.11 lbs 7308.1 g / 71.7 N	średnie ryzyko
15 mm	2028 Gs 202.8 mT	3.67 kg / 8.09 lbs 3670.1 g / 36.0 N	średnie ryzyko
20 mm	1443 Gs 144.3 mT	1.86 kg / 4.10 lbs 1858.4 g / 18.2 N	bezpieczny
30 mm	770 Gs 77.0 mT	0.53 kg / 1.17 lbs 529.8 g / 5.2 N	bezpieczny
50 mm	280 Gs 28.0 mT	0.07 kg / 0.15 lbs 69.8 g / 0.7 N	bezpieczny

Moc przyciągania maleje gwałtownie przy każdym mm dystansu. Miej na uwadze, że nawet najmniejsza szczelina (np. zanieczyszczenia, lakier, rdza) wyraźnie zmniejsza siłę przyciągania. Neodymy działają najmocniej w idealnym przyleganiu; dystans niweluje siłę. Zwróć uwagę, jak błyskawicznie spadają parametry, gdy magnes nie dotyka bezpośrednio do metalowego podłoża. Obliczając montaż, zrezygnuj ze zbędnych dystansów.

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 41x15x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	4.89 kg / 10.78 lbs 4888.0 g / 48.0 N
1 mm	Stal (~0.2)	4.42 kg / 9.75 lbs 4424.0 g / 43.4 N
2 mm	Stal (~0.2)	3.98 kg / 8.77 lbs 3978.0 g / 39.0 N
3 mm	Stal (~0.2)	3.56 kg / 7.84 lbs 3558.0 g / 34.9 N
5 mm	Stal (~0.2)	2.81 kg / 6.19 lbs 2806.0 g / 27.5 N
10 mm	Stal (~0.2)	1.46 kg / 3.22 lbs 1462.0 g / 14.3 N
15 mm	Stal (~0.2)	0.73 kg / 1.62 lbs 734.0 g / 7.2 N
20 mm	Stal (~0.2)	0.37 kg / 0.82 lbs 372.0 g / 3.6 N
30 mm	Stal (~0.2)	0.11 kg / 0.23 lbs 106.0 g / 1.0 N
50 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 14.0 g / 0.1 N

Prezentowane zestawienie definiuje teoretyczną siłę, wymaganą do zainicjowania zsunięcia się magnesu ku dołowi po wertykalnej płaszczyźnie wykonanej ze stali (przy założeniu standardowego tarcia statycznego). Wartość ta jest zmienny w zależności od wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MP 41x15x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	7.33 kg / 16.16 lbs 7332.0 g / 71.9 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	4.89 kg / 10.78 lbs 4888.0 g / 48.0 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	2.44 kg / 5.39 lbs 2444.0 g / 24.0 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	12.22 kg / 26.94 lbs 12220.0 g / 119.9 N

Montując element na wertykalnej ścianie (np. karoserii), będzie on trzymał jedynie ok. 20%-30% nominalnej siły przyciągania. Grawitacja i słaby stopień przyczepności powodują, że uchwyty szybciej zsuwają się v dół, niż odrywają. Projektujesz uchwyt ścienny? Zauważ, że siła ścinająca jest znacznie mniejsza od prostopadłej siły odrywania. Na gładkiej stali element puści w dół pod znacznie mniejszym obciążeniem. Wykorzystanie gumowanej powłoki gumowej może znacznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 41x15x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	1.22 kg / 2.69 lbs 1222.0 g / 12.0 N
1 mm	13%	3.06 kg / 6.74 lbs 3055.0 g / 30.0 N
2 mm	25%	6.11 kg / 13.47 lbs 6110.0 g / 59.9 N
3 mm	38%	9.17 kg / 20.21 lbs 9165.0 g / 89.9 N
5 mm	63%	15.28 kg / 33.68 lbs 15275.0 g / 149.8 N
10 mm	100%	24.44 kg / 53.88 lbs 24440.0 g / 239.8 N
11 mm	100%	24.44 kg / 53.88 lbs 24440.0 g / 239.8 N
12 mm	100%	24.44 kg / 53.88 lbs 24440.0 g / 239.8 N

Cienka blacha nie zdoła przyjąć całego pola magnetycznego, co trwoni moc uchwytu. Jeżeli przyczepisz mocny produkt do zbyt cienkiego podłoża, pole przejdzie na wylot i trzymanie będzie mniejsze. Aby wykorzystać 100% mocy tego magnesu, wymagasz wystarczająco solidnego kawałka metalu. Zjawisko saturacji sprawia, że na blaszanych konstrukcjach (np. karoserii) magnes trzyma słabiej. Dobierz wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności
MP 41x15x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	24.44 kg / 53.88 lbs 24440.0 g / 239.8 N	OK
40 °C	-2.2%	23.90 kg / 52.70 lbs 23902.3 g / 234.5 N	OK
60 °C	-4.4%	23.36 kg / 51.51 lbs 23364.6 g / 229.2 N	OK
80 °C	-6.6%	22.83 kg / 50.32 lbs 22827.0 g / 223.9 N
100 °C	-28.8%	17.40 kg / 38.36 lbs 17401.3 g / 170.7 N

Zwykłe produkty NdFeB zmieniają swoje właściwości siłę powyżej limitu temperatury. Unikaj wysokich temperatur – gorąco może trwale rozmagnesować ten magnes. Wraz ze wzrostem temperatury siła neodymu chwilowo obniża się. Unikaj stosowania tego produktu blisko grzejników wyższych niż jego limit temperatury pracy. Zbyt wysoka temperatura spowoduje trwałej degradacji magnetyzmu.

*Istotna uwaga: Odporność na temperaturę zależy nie tylko od materiału, ale także od proporcji wymiarów. Elementy o niskim profilu (tzw. pancake magnets) tracą właściwości w niższych temperaturach w porównaniu do magnesów prętowych. Status ostrzegawczy w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 41x15x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	178.13 kg / 392.71 lbs 5 907 Gs	26.72 kg / 58.91 lbs 26719 g / 262.1 N	N/A
1 mm	169.67 kg / 374.06 lbs 10 213 Gs	25.45 kg / 56.11 lbs 25451 g / 249.7 N	152.70 kg / 336.65 lbs ~0 Gs
2 mm	161.22 kg / 355.43 lbs 9 955 Gs	24.18 kg / 53.32 lbs 24183 g / 237.2 N	145.10 kg / 319.89 lbs ~0 Gs
3 mm	152.98 kg / 337.26 lbs 9 697 Gs	22.95 kg / 50.59 lbs 22947 g / 225.1 N	137.68 kg / 303.53 lbs ~0 Gs
5 mm	137.18 kg / 302.42 lbs 9 183 Gs	20.58 kg / 45.36 lbs 20577 g / 201.9 N	123.46 kg / 272.18 lbs ~0 Gs
10 mm	102.26 kg / 225.45 lbs 7 929 Gs	15.34 kg / 33.82 lbs 15339 g / 150.5 N	92.04 kg / 202.90 lbs ~0 Gs
20 mm	53.26 kg / 117.43 lbs 5 722 Gs	7.99 kg / 17.61 lbs 7990 g / 78.4 N	47.94 kg / 105.69 lbs ~0 Gs
50 mm	7.08 kg / 15.62 lbs 2 087 Gs	1.06 kg / 2.34 lbs 1063 g / 10.4 N	6.38 kg / 14.06 lbs ~0 Gs
60 mm	3.86 kg / 8.51 lbs 1 541 Gs	0.58 kg / 1.28 lbs 579 g / 5.7 N	3.48 kg / 7.66 lbs ~0 Gs
70 mm	2.20 kg / 4.84 lbs 1 162 Gs	0.33 kg / 0.73 lbs 330 g / 3.2 N	1.98 kg / 4.36 lbs ~0 Gs
80 mm	1.30 kg / 2.87 lbs 895 Gs	0.20 kg / 0.43 lbs 195 g / 1.9 N	1.17 kg / 2.58 lbs ~0 Gs
90 mm	0.80 kg / 1.76 lbs 701 Gs	0.12 kg / 0.26 lbs 120 g / 1.2 N	0.72 kg / 1.59 lbs ~0 Gs
100 mm	0.51 kg / 1.12 lbs 559 Gs	0.08 kg / 0.17 lbs 76 g / 0.7 N	0.46 kg / 1.01 lbs ~0 Gs

Dwa produkty magnetyczne oddziałują na siebie z szerszego promienia niż magnes i blacha. Układ dwóch magnesów tworzy mocniejsze oddziaływanie i szerszy promień pracy. Planujesz stworzyć mocne zamknięcie? Zastosuj dwa magnesy zamiast jednego magnesu i stali. Zachowaj ostrożność, że przy przyciąganiu dwóch neodymów siła uderzenia jest potężna. Siła odpychania jest nieznacznie słabsza niż siła złączenia, ale wciąż znacząca.
*Poziom indukcji magnetycznej przy konfiguracji odpychania spada do ~0 Gs w samym centrum przestrzeni pomiędzy magnesami (anihilacja sił magnetycznych).
Nota: Obliczenia odnoszą się do siły rozdzielania pary identycznych bloków magnetycznych (tarcie ok. 0.15 dla powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MP 41x15x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	24.0 cm
Implant słuchowy	10 Gs (1.0 mT)	19.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	15.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	11.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	10.5 cm
Karta płatnicza	400 Gs (40.0 mT)	4.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	3.5 cm

Silne pole magnetyczne stanowi realne niebezpieczeństwo dla elektroniki i implantów medycznych. Neodymy generują strumień, które niszczy działanie czułych urządzeń medycznych. Zauważ: niewidzialne pole magnetyczne oddziałuje przez materię i szkło. Zwiększoną czujność muszą zachować osoby z implantami słuchowymi oraz pompami insulinowymi. Zagrożone są również: zegarki mechaniczne, kluczyki samochodowe, membrany i ekrany. Nie zbliżaj produktu do kart płatniczych, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia
MP 41x15x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	19.95 km/h (5.54 m/s)	1.32 J
30 mm	29.88 km/h (8.30 m/s)	2.96 J
50 mm	38.13 km/h (10.59 m/s)	4.81 J
100 mm	53.84 km/h (14.96 m/s)	9.59 J

Elementy magnetyczne są bardzo kruche – gwałtowne uderzenie o metal może skutkować rozbiciem. Uważaj na prędkość zderzenia – magnes puszczony luźno pędzi z ogromną siłą. Energia uderzenia może zniszczyć magnes lub uszkodzenia skóry. Zawsze przytrzymuj magnes przy montażu, aby nie uderzył z impetem w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie magnesu. Używaj gogli BHP podczas zabawy z silnymi okazami.

Tabela 9: Odporność na korozję
MP 41x15x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane konstrukcyjne (Strumień)
MP 41x15x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	56 505 Mx	565.0 µWb
Współczynnik P_c	0.80	Wysoki (Stabilny)

Wartość strumienia (Flux) przepływającego przez biegun magnesu. Dane kluczowe przy budowie generatorów oraz sensorów. Wartość P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 41x15x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	24.44 kg	Standard
Woda (dno rzeki)	27.98 kg (+3.54 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Montaż na ścianie (ześlizg)

*Pamiętaj: Na powierzchni pionowej magnes zachowa zaledwie ułamek siły prostopadłej.

2. Nasycenie magnetyczne

*Zbyt cienki metal (np. blacha karoseryjna) wyraźnie ogranicza udźwig magnesu.

3. Stabilność termiczna

*Dla materiału N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.80

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030200-2026

Przelicznik magnesów

Siła (udźwig)

Siła w lbs

Pole magnetyczne

Tesla (T)

Wprowadź dane w jedno z pól, a reszta zaktualizują się od razu.

Sprawdź inne produkty

Produkt dostępny Wysyłamy za 2 dni

SM 32x425 [2xM8] / N52 - separator magnetyczny

1463.70 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MPL 15x3x6 / N38 - magnes neodymowy płytkowy

0.726 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MPL 35x35x10 / N38 - magnes neodymowy płytkowy

35.10 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

XT-5 magnetyzery do silników - DIESEL + olej - magnetyzer XT-5

98.99 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 41x15x10 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Jeden obrót za dużo może zniszczyć magnes, dlatego rób to powoli. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. W miejscu otworu montażowego powłoka jest cieńsza i może ulec uszkodzeniu przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnątrz budynków. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 15 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Estetyczny montaż wymaga dobrania odpowiedniej wielkości łba.

Jest to pierścień magnetyczny o średnicy 41 mm i grubości 10 mm. Siła przyciągania tego modelu to imponujące 24.44 kg, co w przeliczeniu na niutony daje wartość 239.78 N. Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 15 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.

Plusy

Poza ogromną wydajnością magnetyczną, magnesy typu NdFeB wnoszą wiele innych atutów::

Cechują się stabilnością – przez okres ok. 10 lat tracą nie więcej niż ~1% swojej mocy (pomiary wskazują na taką wartość).
Wyróżniają się niezwykłą odpornością na rozmagnesowanie, nawet w silnych polach zewnętrznych.
Pokrycie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i gładki charakter.
Oferują najwyższą indukcję magnetyczną w punkcie styku, co gwarantuje skuteczność.
Wykazują imponującą wytrzymałość termiczną, co umożliwia ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Duża swoboda w doborze kształtu i wymiaru to ich ogromny plus w konstrukcjach.
Pełnią kluczową rolę w przemyśle, będąc sercem silników, pamięci masowych i urządzeń ratujących życie.
Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie gwarantują silne pole.

Minusy

Mimo zalet, posiadają też wady:

Ze względu na brak elastyczności, wymagają ostrożności. Silne uderzenie może je zniszczyć, stąd zalecenie stosowania osłon.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
Trudności montażowe: zamiast próbować gwintować kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Parametry udźwigu

Najwyższa nośność magnesu – co ma na to wpływ?

Widoczny w opisie parametr udźwigu reprezentuje maksymalnych osiągów, którą uzyskano w warunkach laboratoryjnych, czyli:

przy zastosowaniu zwory ze stali niskowęglowej, zapewniającej pełne nasycenie magnetyczne
posiadającej grubość minimum 10 mm dla pełnego zamknięcia strumienia
z powierzchnią wolną od rys
przy całkowitym braku odstępu (bez powłok)
podczas odrywania w kierunku pionowym do powierzchni mocowania
w warunkach ok. 20°C

Udźwig w praktyce – czynniki wpływu

Trzeba mieć na uwadze, że trzymanie magnesu może być niższe w zależności od poniższych elementów, zaczynając od najistotniejszych:

Szczelina między powierzchniami – nawet ułamek milimetra odległości (spowodowany np. okleiną lub nierównością) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kąt odrywania – należy wiedzieć, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, udźwig spada znacząco, często do poziomu 20-30% wartości maksymalnej.
Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przechodzi przez materiał, zamiast zamienić się w udźwig.
Typ metalu – różne stopy reaguje tak samo. Dodatki stopowe pogarszają interakcję z magnesem.
Stan powierzchni – szlifowane elementy gwarantują idealne doleganie, co zwiększa siłę. Powierzchnie chropowate zmniejszają efektywność.
Ciepło – magnesy neodymowe posiadają wrażliwość na temperaturę. Gdy jest gorąco są słabsze, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o optymalnej grubości, przy siłach prostopadłych, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 75%. Co więcej, nawet niewielka szczelina między powierzchnią magnesu, a blachą obniża udźwig.

Zasady bezpieczeństwa pracy przy magnesach z neodymem

Zagrożenie życia

Dla posiadaczy implantów: Silne pole magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu pracę z magnesów.

Pole magnetyczne a elektronika

Nie przykładaj magnesów do dokumentów, komputera czy telewizora. Magnes może zniszczyć te urządzenia oraz wymazać paski magnetyczne z kart.

Pył jest łatwopalny

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Temperatura pracy

Kontroluj ciepło. Ekspozycja magnesu powyżej 80 stopni Celsjusza trwale osłabi jego domenę magnetyczną i udźwig.

Uczulenie na powłokę

Ostrzeżenie dla alergików: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy natychmiast zakończyć pracę z magnesami i zabezpieczyć dłonie.

Wpływ na smartfony

Silne pole magnetyczne wpływa negatywnie na działanie czujników w telefonach i urządzeniach lokalizacyjnych. Trzymaj z dala magnesów do smartfona, aby uniknąć awarii czujników.

Ryzyko pęknięcia

Mimo metalicznego wyglądu, neodym jest kruchy i nie znosi udarów. Nie uderzaj, gdyż magnes może się rozpaść na ostre, niebezpieczne kawałki.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Potężne pole

Używaj magnesy świadomie. Ich gigantyczny udźwig może zaskoczyć nawet profesjonalistów. Bądź skupiony i nie lekceważ ich siły.

Zagrożenie dla najmłodszych

Produkt przeznaczony dla dorosłych. Drobne magnesy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Trzymaj poza zasięgiem dzieci i zwierząt.

Ważne! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MP 41x15x10 / N38 - magnes neodymowy pierścieniowy

Właściwości fizyczne MP 41x15x10 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu neodymowego - dane

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka MP 41x15x10 / N38

Tabela 2: Równoległa siła ześlizgu (ściana) MP 41x15x10 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu MP 41x15x10 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MP 41x15x10 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności MP 41x15x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie MP 41x15x10 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MP 41x15x10 / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia MP 41x15x10 / N38

Tabela 9: Odporność na korozję MP 41x15x10 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MP 41x15x10 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MP 41x15x10 / N38

1. Montaż na ścianie (ześlizg)

2. Nasycenie magnetyczne

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła (udźwig)

Pole magnetyczne

Sprawdź inne produkty

SM 32x425 [2xM8] / N52 - separator magnetyczny

MPL 15x3x6 / N38 - magnes neodymowy płytkowy

MPL 35x35x10 / N38 - magnes neodymowy płytkowy

XT-5 magnetyzery do silników - DIESEL + olej - magnetyzer XT-5

Zalety oraz wady magnesów z neodymu Nd2Fe14B.

Plusy

Minusy

Parametry udźwigu

Najwyższa nośność magnesu – co ma na to wpływ?

Udźwig w praktyce – czynniki wpływu

Zasady bezpieczeństwa pracy przy magnesach z neodymem

Zagrożenie życia

Pole magnetyczne a elektronika

Pył jest łatwopalny

Temperatura pracy

Uczulenie na powłokę

Wpływ na smartfony

Ryzyko pęknięcia

Ochrona dłoni

Potężne pole

Zagrożenie dla najmłodszych

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka
MP 41x15x10 / N38

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 41x15x10 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MP 41x15x10 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 41x15x10 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności
MP 41x15x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 41x15x10 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MP 41x15x10 / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia
MP 41x15x10 / N38

Tabela 9: Odporność na korozję
MP 41x15x10 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MP 41x15x10 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 41x15x10 / N38

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.
