Produkt dostępny Wysyłamy za 2 dni CO2 GPSR PPWR REACH

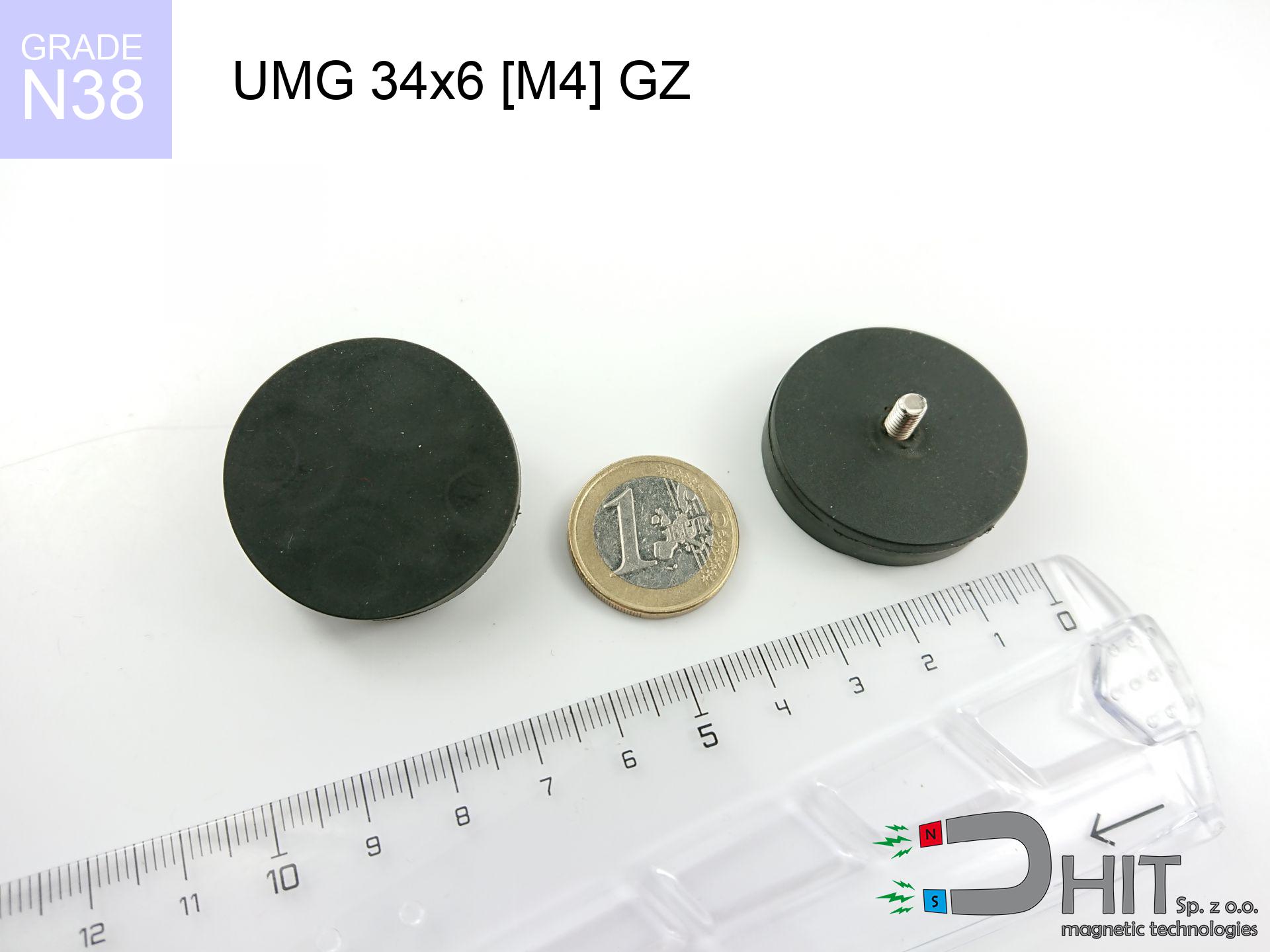

UMGGZ 34x6 [M4] GZ / N38 - uchwyt magnetyczny gumowy gwint zewnętrzny

uchwyt magnetyczny gumowy gwint zewnętrzny

Numer katalogowy 340311

GTIN/EAN: 5906301814733

5.00
Udźwig 7.70 kg / 75.51 N
Średnica Ø
34 mm [±1 mm]
Wysokość
6 mm [±1 mm]
Waga
26 g

Jak mierzymy te parametry — atesty i pomiary

poznaj specyfikację »

8.00 zł netto / szt.

9.84 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
8.00 zł
9.84 zł
cena od 50 szt.
7.52 zł
9.25 zł
cena od 100 szt.
7.04 zł
8.66 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane - UMGGZ 34x6 [M4] GZ / N38 - uchwyt magnetyczny gumowy gwint zewnętrzny

Specyfikacja / charakterystyka - UMGGZ 34x6 [M4] GZ / N38 - uchwyt magnetyczny gumowy gwint zewnętrzny

właściwości
właściwości wartości
Nr kat. 340311
GTIN/EAN 5906301814733
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 34 mm [±1 mm]
Wysokość 6 mm [±1 mm]
Waga 26 g
Udźwig ~ ? 7.70 kg / 75.51 N
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGGZ 34x6 [M4] GZ / N38 - uchwyt magnetyczny gumowy gwint zewnętrzny
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 340311-2026
Kalkulator miar

Udźwig magnesu

Indukcja magnetyczna

Wypełnij jedną rubrykę, a zobaczysz gotowe przeliczenia dla wszystkich jednostek.

Inne oferty

MW 8x1.5 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 2 dni

MW 8x1.5 / N38 - magnes neodymowy walcowy

0.455 zł brutto / szt.
MPL 30x10x8 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy za 2 dni

MPL 30x10x8 / N38 - magnes neodymowy płytkowy

10.71 zł brutto / szt.
SM 32x150 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Wysyłamy za 2 dni

SM 32x150 [2xM8] / N52 - separator magnetyczny

701.10 zł brutto / szt.
SM 25x400 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Wysyłamy za 2 dni

SM 25x400 [2xM8] / N52 - separator magnetyczny

1205.40 zł brutto / szt.
Wystający gwint pozwala na błyskawiczne przykręcenie lampy lub uchwytu za pomocą nakrętki. Dzięki gumowej powłoce, magnes jest wodoodporny i nie rysuje lakieru, co jest kluczowe w motoryzacji.
Magnes jest szczelnie zalany gumą, co chroni go przed wodą, solą drogową, błotem i korozją. Guma jest odporna na promieniowanie UV i nie pęka na słońcu.
Dzięki właściwościom gumy, uchwyt nie ślizga się po dachu, co zapobiega powstawaniu mikrorys. Warto jednak pamiętać, aby przed montażem przetrzeć dach z kurzu i piasku, by nie dostał się pod magnes.
Długość wystającej śruby wynosi zazwyczaj od 8 do 15 mm (dokładny wymiar znajdziesz w specyfikacji technicznej). Jest to solidne połączenie gwintowane wykonane ze stali ocynkowanej, odporne na zerwanie.
Choć nominalny udźwig (np. 7.70 kg) jest mniejszy niż gołego magnesu, to realna przyczepność na śliskim lakierze jest znacznie lepsza. Model UMGGZ 34x6 [M4] GZ / N38 jest przystosowany do utrzymania elementów przy prędkościach drogowych, jeśli dobierzesz odpowiednią ilość punktów mocowania.

Wady oraz zalety magnesów z neodymu Nd2Fe14B.

Zalety

Magnesy neodymowe to nie tylko siła, ale także inne kluczowe właściwości, w tym::
  • Utrzymują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o niezauważalny 1%.
  • Wyróżniają się ogromną odpornością na rozmagnesowanie, nawet w silnych polach zewnętrznych.
  • Dzięki powłoce (NiCuNi, Au, Ag) zyskują estetyczny, metaliczny wygląd.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najwydajniejszymi w swojej klasie.
  • Posiadają imponującą wytrzymałość termiczną, co umożliwia ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Opcja produkcji skomplikowanych kształtów sprawia, że są idealne do nietypowych zastosowań.
  • Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i motorów elektrycznych, po precyzyjną diagnostykę.
  • Mały rozmiar, wielka moc – przy kompaktowej budowie oferują potężny udźwig, co jest kluczowe przy miniaturyzacji.

Wady

Czego unikać? Wady i zagrożenia związane z neodymami:
  • Kruchość to ich mankament. Łatwo ulegają uszkodzeniu przy upadku, dlatego zalecamy obudowy lub montaż w stali.
  • Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Podatność na wilgoć skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
  • Z uwagi na specyfikę materiału, nie zaleca się gwintowania magnesu. Prościej użyć magnesu wklejonego w stalowy kubek z gwintem.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
  • Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy produkcji masowej może być istotnym kosztem.

Analiza siły trzymania

Najwyższa nośność magnesu – co ma na to wpływ?

Podany w tabeli udźwig jest rezultatem pomiaru wykonanego w warunkach wzorcowych:
  • na bloku wykonanej ze stali miękkiej, optymalnie przewodzącej pole magnetyczne
  • posiadającej grubość co najmniej 10 mm dla pełnego zamknięcia strumienia
  • o idealnie gładkiej powierzchni styku
  • bez żadnej szczeliny pomiędzy magnesem a stalą
  • dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
  • przy temperaturze otoczenia pokojowej

Kluczowe elementy wpływające na udźwig

Warto wiedzieć, iż siła w aplikacji może być niższe pod wpływem następujących czynników, w kolejności ważności:
  • Przerwa między magnesem a stalą – każdy milimetr dystansu (spowodowany np. okleiną lub brudem) zmniejsza efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
  • Wektor obciążenia – maksymalny parametr osiągamy tylko przy ciągnięciu pod kątem 90°. Opór przy zsuwaniu magnesu po powierzchni jest zazwyczaj wielokrotnie niższa (ok. 1/5 udźwigu).
  • Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przenika na wylot, zamiast zamienić się w udźwig.
  • Skład materiału – nie każda stal reaguje tak samo. Wysoka zawartość węgla osłabiają efekt przyciągania.
  • Faktura blachy – szlifowane elementy gwarantują idealne doleganie, co zwiększa siłę. Powierzchnie chropowate zmniejszają efektywność.
  • Warunki termiczne – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. W wyższych temperaturach są słabsze, a w niskich mogą być silniejsze (do pewnej granicy).

Udźwig mierzono używając gładkiej blachy o właściwej grubości (min. 20 mm), przy siłach działających pionowo, z kolei przy siłach działających równolegle nośność jest mniejsza nawet 75%. Co więcej, nawet minimalna przerwa pomiędzy magnesem, a blachą redukuje siłę trzymania.

Bezpieczna praca przy magnesach neodymowych
Elektronika precyzyjna

Urządzenia nawigacyjne są niezwykle podatne na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może zniszczyć czujniki w Twoim telefonie.

Nośniki danych

Zagrożenie dla danych: Magnesy neodymowe mogą uszkodzić nośniki danych oraz delikatną elektronikę (implanty, protezy słuchu, zegarki mechaniczne).

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Wpływ na zdrowie

Osoby z stymulatorem serca muszą zachować bezwzględny dystans od magnesów. Silny magnes może rozregulować pracę urządzenia ratującego życie.

Utrata mocy w cieple

Nie przegrzewaj. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli wymagasz odporności powyżej 80°C, wybierz magnesy odporne na ciepło (H, SH, UH).

Uwaga na odpryski

Uwaga na odpryski. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, wyrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.

Pył jest łatwopalny

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Nie dawać dzieciom

Neodymowe magnesy nie są przeznaczone dla dzieci. Połknięcie dwóch lub więcej magnesów może skutkować ich złączeniem się w jelitach, co stwarza bezpośrednie zagrożenie życia i wymaga natychmiastowej operacji.

Ostrożność wymagana

Zanim zaczniesz, zapoznaj się z zasadami. Gwałtowne złączenie może połamać magnes lub uszkodzić palce. Myśl o krok do przodu.

Alergia na nikiel

Niektóre osoby ma uczulenie na nikiel, którym powlekane są standardowo nasze produkty. Częste dotykanie może skutkować zaczerwienienie skóry. Sugerujemy używanie rękawic bezlateksowych.

Zachowaj ostrożność! Więcej informacji o zagrożeniach w artykule: Niebezpieczeństwo pracy z magnesem.
