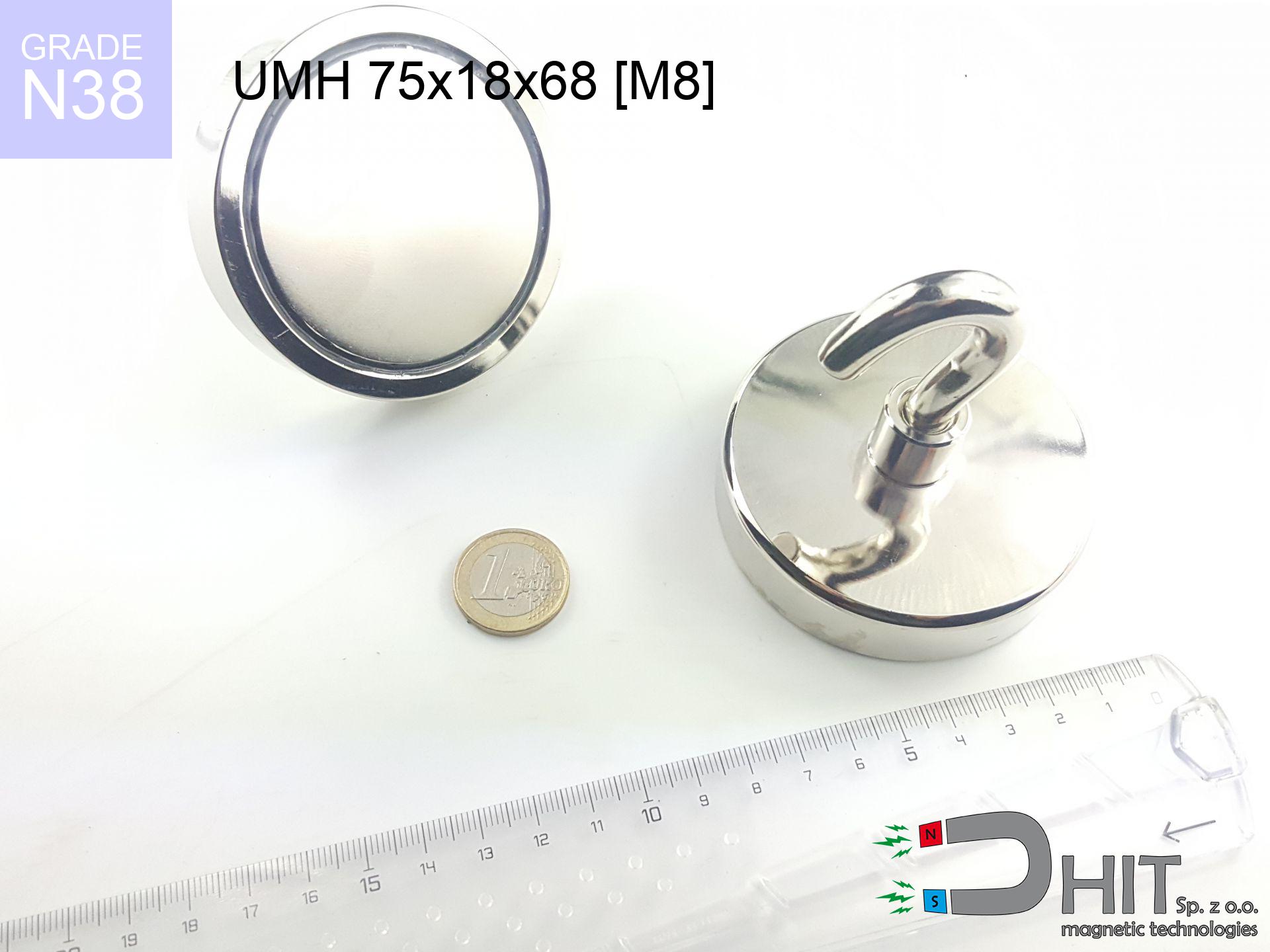

UMH 75x18x68 [M8] / N38 - uchwyt magnetyczny z hakiem

uchwyt magnetyczny z hakiem

Numer katalogowy 310432

GTIN/EAN: 5906301814610

5.00
Udźwig 162.00 kg / 1588.68 N
Średnica Ø
75 mm [±1 mm]
Wysokość
68 mm [±1 mm]
Wysokość
18 mm [±1 mm]
Waga
625 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

sprawdź dane techniczne »

165.00 zł netto / szt.

202.95 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
165.00 zł
202.95 zł
cena od 5 szt.
145.20 zł
178.60 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane techniczne - UMH 75x18x68 [M8] / N38 - uchwyt magnetyczny z hakiem

Specyfikacja / charakterystyka - UMH 75x18x68 [M8] / N38 - uchwyt magnetyczny z hakiem

właściwości
właściwości wartości
Nr kat. 310432
GTIN/EAN 5906301814610
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 75 mm [±1 mm]
Wysokość 68 mm [±1 mm]
Wysokość 18 mm [±1 mm]
Waga 625 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 162.00 kg / 1588.68 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMH 75x18x68 [M8] / N38 - uchwyt magnetyczny z hakiem
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 310432-2026
Szybki konwerter jednostek

Siła oderwania

Indukcja magnetyczna

Wstaw dane w dowolne pole, a inne wartości zaktualizują się w locie.

Inne propozycje

XT-5 magnetyzery do silników - DIESEL + olej - magnetyzer XT-5
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

XT-5 magnetyzery do silników - DIESEL + olej - magnetyzer XT-5

98.99 zł brutto / szt.
MW 55x25 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 55x25 / N38 - magnes neodymowy walcowy

154.21 zł brutto / szt.
UMGZ 20x15x7 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGZ 20x15x7 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

7.22 zł brutto / szt.
BM 550x180x70 [4x M8] - belka magnetyczna
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

BM 550x180x70 [4x M8] - belka magnetyczna

5708.18 zł brutto / szt.
Służą one do tworzenia mobilnych punktów zawieszenia bez konieczności wiercenia otworów w belkach. Można ich użyć do uporządkowania przewodów, zawieszenia narzędzi lub ubrań na metalowych regałach.
Końcówka jest w pełni demontowalna - możesz wykręcić hak i wkręcić w to miejsce śrubę, oczko lub inny element. Dzięki temu jeden magnes może pełnić wiele funkcji - raz być hakiem, a raz uchwytem pod śrubę.
Nominalny udźwig (np. 162.00 kg) dotyczy siły prostopadłej (pionowej) przy montażu na suficie. Przy montażu na ścianie (pionowo), siła udźwigu jest znacznie mniejsza ze względu na siłę ścinającą (magnes może zjeżdżać).
Kubek działa jak zwora magnetyczna, potęgując działanie neodymu i zwiększając efektywność. Dodatkowo stal chroni kruchy magnes przed pęknięciem przy uderzeniu o sufit czy belkę.
Powłoka antykorozyjna jest wystarczająca do zastosowań w sklepach, biurach i suchych magazynach. Do warunków zewnętrznych lepiej szukać wersji w gumie lub wykonanej ze stali nierdzewnej (na zamówienie).

Wady i zalety neodymowych magnesów Nd2Fe14B.

Korzyści

Magnesy neodymowe to nie tylko siła, ale także inne istotne właściwości, takie jak::
  • Zachowują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o symboliczny 1%.
  • Są stabilne magnetycznie, gdyż wykazują wysoką odporność na zewnętrzne czynniki.
  • Łączą moc z estetyką – dzięki powłokom ich powierzchnia jest refleksyjna i wygląda estetycznie.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najwydajniejszymi w swojej klasie.
  • Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
  • Wszechstronność kształtowania – można je produkować w dowolnych formach, dopasowanych do wymagań klienta.
  • Spotkasz je wszędzie tam, gdzie liczy się precyzja: w automatyce, medycynie oraz systemach IT.
  • Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Wady

Warto znać też słabe strony magnesów neodymowych:
  • Uwaga na uszkodzenia mechaniczne – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
  • Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
  • Ze względu na twardość, nie zaleca się obróbki mechanicznej magnesu. Prościej użyć magnesu wklejonego w stalowy kubek z gwintem.
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
  • Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Analiza siły trzymania

Siła oderwania magnesu w optymalnych warunkach – co się na to składa?

Moc magnesu to rezultat pomiaru dla warunków idealnego styku, zakładającej:
  • z użyciem blachy ze stali o wysokiej przenikalności, pełniącej rolę element zamykający obwód
  • której wymiar poprzeczny sięga przynajmniej 10 mm
  • charakteryzującej się gładkością
  • bez żadnej szczeliny pomiędzy magnesem a stalą
  • podczas odrywania w kierunku pionowym do powierzchni mocowania
  • w temp. ok. 20°C

Wpływ czynników na nośność magnesu w praktyce

Należy pamiętać, że trzymanie magnesu może być niższe pod wpływem poniższych elementów, w kolejności ważności:
  • Szczelina między magnesem a stalą – nawet ułamek milimetra dystansu (spowodowany np. lakierem lub brudem) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada znacząco, często do poziomu 20-30% wartości maksymalnej.
  • Grubość podłoża – aby wykorzystać 100% mocy, stal musi być wystarczająco masywna. Blacha "papierowa" ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
  • Rodzaj materiału – najlepszym wyborem jest czysta stal żelazna. Stale nierdzewne mogą mieć gorsze właściwości magnetyczne.
  • Wykończenie powierzchni – idealny styk uzyskamy tylko na gładkiej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, redukując siłę.
  • Temperatura – wzrost temperatury skutkuje osłabieniem indukcji. Należy pamiętać o limit termiczny dla danego modelu.

Udźwig określano używając wypolerowanej blachy o właściwej grubości (min. 20 mm), przy siłach działających pionowo, jednak przy działaniu siły na zsuwanie nośność jest mniejsza nawet 5 razy. Dodatkowo, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą obniża nośność.

Instrukcja bezpiecznej obsługi magnesów
Wpływ na smartfony

Silne pole magnetyczne wpływa negatywnie na działanie kompasów w telefonach i nawigacjach GPS. Nie zbliżaj magnesów do smartfona, aby nie uszkodzić czujników.

Ryzyko złamań

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zagrożenie życia

Osoby z kardiowerterem muszą utrzymać bezwzględny dystans od magnesów. Silny magnes może rozregulować działanie implantu.

Karty i dyski

Nie zbliżaj magnesów do portfela, komputera czy ekranu. Magnes może zniszczyć te urządzenia oraz wymazać paski magnetyczne z kart.

Zagrożenie dla najmłodszych

Silne magnesy nie służą do zabawy. Inhalacja kilku magnesów może skutkować ich złączeniem się w jelitach, co stwarza bezpośrednie zagrożenie życia i wiąże się z koniecznością natychmiastowej operacji.

Uczulenie na powłokę

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.

Siła neodymu

Używaj magnesy świadomie. Ich ogromna siła może zaskoczyć nawet profesjonalistów. Planuj ruchy i nie lekceważ ich siły.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Ryzyko rozmagnesowania

Monitoruj warunki termiczne. Podgrzanie magnesu na wysoką temperaturę trwale osłabi jego domenę magnetyczną i siłę przyciągania.

Podatność na pękanie

Spieki NdFeB to materiał ceramiczny, co oznacza, że są podatne na pęknięcia. Gwałtowne złączenie dwóch magnesów wywoła ich pęknięcie na ostre odłamki.

Bezpieczeństwo! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?
