Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

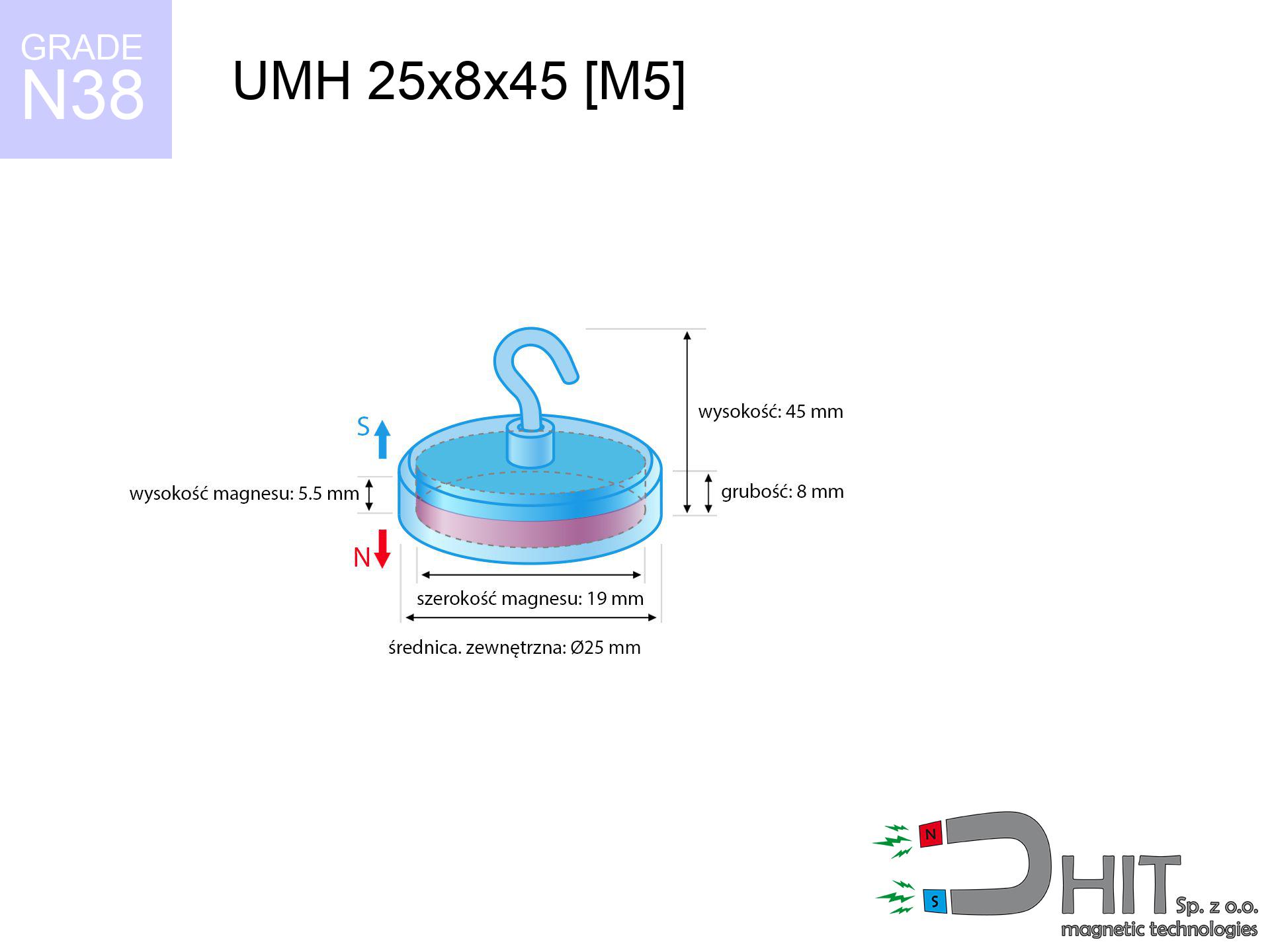

UMH 25x8x45 [M5] / N38 - uchwyt magnetyczny z hakiem

uchwyt magnetyczny z hakiem

Numer katalogowy 310426

GTIN/EAN: 5906301814559

5.00
Udźwig 25.00 kg / 245.17 N
Średnica Ø
25 mm [±1 mm]
Wysokość
45 mm [±1 mm]
Wysokość
8 mm [±1 mm]
Waga
33 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

parametry techniczne »

11.78 zł netto / szt.

14.49 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
11.78 zł
14.49 zł
cena od 30 szt.
11.07 zł
13.62 zł
cena od 70 szt.
10.37 zł
12.75 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane produktu - UMH 25x8x45 [M5] / N38 - uchwyt magnetyczny z hakiem

Specyfikacja / charakterystyka - UMH 25x8x45 [M5] / N38 - uchwyt magnetyczny z hakiem

właściwości
właściwości wartości
Nr kat. 310426
GTIN/EAN 5906301814559
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 25 mm [±1 mm]
Wysokość 45 mm [±1 mm]
Wysokość 8 mm [±1 mm]
Waga 33 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 25.00 kg / 245.17 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMH 25x8x45 [M5] / N38 - uchwyt magnetyczny z hakiem
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 310426-2026
Przelicznik magnesów

Siła oderwania

Pole magnetyczne

Wpisz liczbę w jedno z pól, a wszystkie inne rubryki uzupełnią się automatycznie.

Inne oferty

UMT 12x20 red / N38 - uchwyt magnetyczny do tablic
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMT 12x20 red / N38 - uchwyt magnetyczny do tablic

1.894 zł brutto / szt.
MP 62x42x25 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 62x42x25 / N38 - magnes neodymowy pierścieniowy

165.00 zł brutto / szt.
UMH 16x5x32 [M4] / N38 - uchwyt magnetyczny z hakiem
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMH 16x5x32 [M4] / N38 - uchwyt magnetyczny z hakiem

4.88 zł brutto / szt.
MW 25x5 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 25x5 / N38 - magnes neodymowy walcowy

8.39 zł brutto / szt.
Magnes hakowy to idealne rozwiązanie do szybkiego montażu banerów, tabliczek i oznaczeń na stalowych konstrukcjach sufitowych. Można ich użyć do uporządkowania przewodów, zawieszenia narzędzi lub ubrań na metalowych regałach.
Końcówka jest w pełni demontowalna - możesz wykręcić hak i wkręcić w to miejsce śrubę, oczko lub inny element. Daje to ogromną elastyczność zastosowań i pozwala dostosować uchwyt do aktualnych potrzeb.
Podana wartość określa maksymalne obciążenie przy podwieszeniu pod grubą, poziomą belką stropową. Do ciężkich reklam sufitowych lub narzędzi zalecamy dobranie magnesu ze sporym zapasem mocy.
Dzięki metalowej osłonie, siła przyciągania jest skoncentrowana, co znacznie zwiększa udźwig w porównaniu do gołego magnesu. Goły magnes mógłby pęknąć przy gwałtownym przyłożeniu do metalu, a uchwyt jest na to odporny.
Produkt nie jest jednak w pełni nierdzewny i nie zalecamy go do stałego użytku na deszczu. Przy długotrwałym kontakcie z wilgocią na zewnątrz może pojawić się rdzawy nalot na obudowie lub haku.

Zalety i wady neodymowych magnesów Nd2Fe14B.

Zalety

Oprócz ogromną mocą, nasze magnesy gwarantują dodatkowe korzyści::
  • Ich parametry są stabilne w czasie; po 10 latach użytkowania redukcja udźwigu to marginalne ~1%.
  • Są stabilne magnetycznie, gdyż wykazują potężną odporność na pola rozmagnesowujące.
  • Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest refleksyjna i prezentuje się elegancko.
  • Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia mocne przyciąganie z dużą mocą.
  • Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
  • Duża swoboda w projektowaniu kształtu i wymiaru to ich ogromny plus w konstrukcjach.
  • Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i sprzętu medycznego.
  • Potęga w małej formie – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów hermetycznych (np. w gumie).
  • Trudności montażowe: zamiast próbować gwintować kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Analiza siły trzymania

Maksymalny udźwig magnesu – co się na to składa?

Siła oderwania to rezultat pomiaru dla optymalnej konfiguracji, zakładającej:
  • przy zastosowaniu zwory ze specjalnej stali pomiarowej, gwarantującej maksymalne skupienie pola
  • o grubości przynajmniej 10 mm
  • o idealnie gładkiej powierzchni kontaktu
  • bez żadnej przerwy powietrznej pomiędzy magnesem a stalą
  • podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
  • w temp. ok. 20°C

Czynniki determinujące udźwig w warunkach realnych

Na efektywny udźwig wpływają parametry środowiska pracy, m.in. (od priorytetowych):
  • Szczelina między magnesem a stalą – każdy milimetr odległości (spowodowany np. lakierem lub nierównością) zmniejsza efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
  • Kąt odrywania – pamiętaj, że magnes ma największą siłę prostopadle. Przy zsuwaniu w dół, udźwig spada drastycznie, często do poziomu 20-30% wartości nominalnej.
  • Masywność podłoża – za chuda płyta nie zamyka strumienia, przez co część strumienia marnuje się w powietrzu.
  • Rodzaj materiału – idealnym podłożem jest czysta stal żelazna. Stale hartowane mogą mieć gorsze właściwości magnetyczne.
  • Gładkość – idealny styk jest możliwy tylko na gładkiej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, osłabiając magnes.
  • Wpływ temperatury – wysoka temperatura zmniejsza siłę przyciągania. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy siłach prostopadłych, natomiast przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 75%. Ponadto, nawet minimalna przerwa między magnesem, a blachą zmniejsza siłę trzymania.

Zasady BHP dla użytkowników magnesów
Trzymaj z dala od elektroniki

Urządzenia nawigacyjne są wyjątkowo podatne na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może rozalibrować czujniki w Twoim telefonie.

Ryzyko rozmagnesowania

Standardowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po przekroczeniu temperatury 80°C. Uszkodzenie jest permanentne.

Podatność na pękanie

Spieki NdFeB to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Zderzenie dwóch magnesów wywoła ich rozkruszenie na ostre odłamki.

Urazy ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Unikaj kontaktu w przypadku alergii

Część populacji ma alergię kontaktową na nikiel, którym zabezpieczane są magnesy neodymowe. Długotrwała ekspozycja może skutkować zaczerwienienie skóry. Zalecamy używanie rękawic bezlateksowych.

Urządzenia elektroniczne

Potężne oddziaływanie może zniszczyć zapis na kartach kredytowych, nośnikach HDD i innych pamięciach. Trzymaj dystans min. 10 cm.

Zagrożenie życia

Zagrożenie życia: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli posiadasz implanty elektroniczne.

Ryzyko połknięcia

Silne magnesy nie są przeznaczone dla dzieci. Połknięcie kilku magnesów może skutkować ich zaciśnięciem jelit, co stanowi stan krytyczny i wymaga natychmiastowej operacji.

Łatwopalność

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Świadome użytkowanie

Używaj magnesy świadomie. Ich gigantyczny udźwig może zaskoczyć nawet profesjonalistów. Planuj ruchy i respektuj ich siły.

Safety First! Szczegółowe omówienie o zagrożeniach w artykule: BHP magnesów NdFeB.
