Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

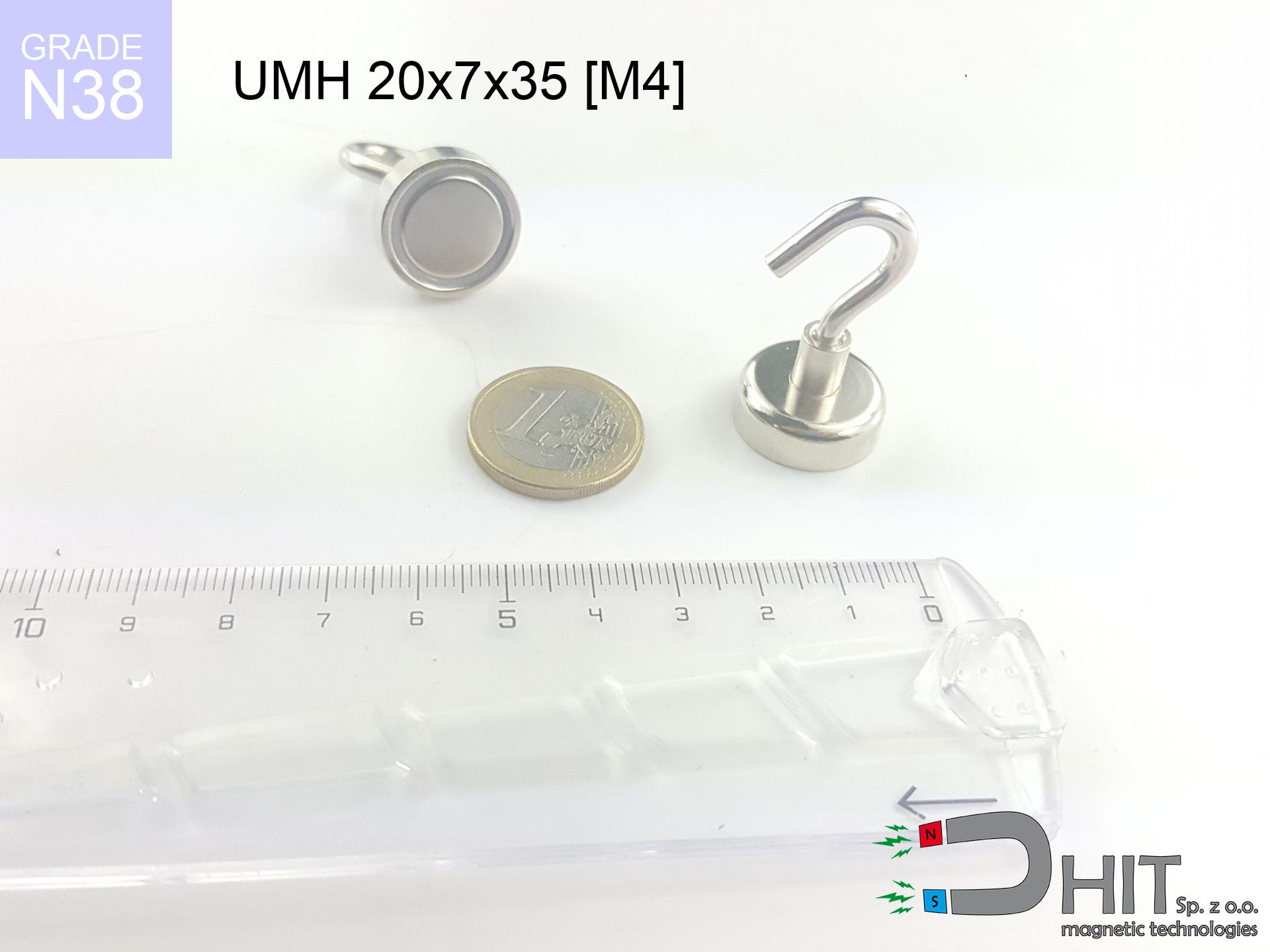

UMH 20x7x35 [M4] / N38 - uchwyt magnetyczny z hakiem

uchwyt magnetyczny z hakiem

Numer katalogowy 310425

GTIN/EAN: 5906301814542

5.00
Udźwig 14.50 kg / 142.20 N
Średnica Ø
20 mm [±1 mm]
Wysokość
35 mm [±1 mm]
Wysokość
7 mm [±1 mm]
Waga
21 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

zobacz właściwości »

6.98 zł netto / szt.

8.59 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
6.98 zł
8.59 zł
cena od 100 szt.
6.56 zł
8.07 zł
cena od 150 szt.
6.14 zł
7.56 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane techniczne produktu - UMH 20x7x35 [M4] / N38 - uchwyt magnetyczny z hakiem

Specyfikacja / charakterystyka - UMH 20x7x35 [M4] / N38 - uchwyt magnetyczny z hakiem

właściwości
właściwości wartości
Nr kat. 310425
GTIN/EAN 5906301814542
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 20 mm [±1 mm]
Wysokość 35 mm [±1 mm]
Wysokość 7 mm [±1 mm]
Waga 21 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 14.50 kg / 142.20 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMH 20x7x35 [M4] / N38 - uchwyt magnetyczny z hakiem
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 310425-2026
Szybki konwerter jednostek

Siła oderwania

Indukcja magnetyczna

Uzupełnij jedną rubrykę, a zobaczysz wynik w pozostałych.

Inne oferty

SM 32x450 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Wysyłamy jutro

SM 32x450 [2xM8] / N52 - separator magnetyczny

1414.50 zł brutto / szt.
HH 36x7.5 [M6] / N38 - uchwyt magnetyczny przelotowy
Produkt dostępny Wysyłamy jutro

HH 36x7.5 [M6] / N38 - uchwyt magnetyczny przelotowy

38.90 zł brutto / szt.
BM 700x180x75 [8xM10] - belka magnetyczna
Produkt dostępny Wysyłamy jutro

BM 700x180x75 [8xM10] - belka magnetyczna

7749.00 zł brutto / szt.
MW 12x2 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 12x2 / N38 - magnes neodymowy walcowy

1.132 zł brutto / szt.
Uchwyty z hakiem są niezastąpione w sklepach wielkopowierzchniowych i magazynach do podwieszania reklam (systemy POS). Można ich użyć do uporządkowania przewodów, zawieszenia narzędzi lub ubrań na metalowych regałach.
Końcówka jest w pełni demontowalna - możesz wykręcić hak i wkręcić w to miejsce śrubę, oczko lub inny element. Dzięki temu jeden magnes może pełnić wiele funkcji - raz być hakiem, a raz uchwytem pod śrubę.
Największą siłę uzyskasz montując magnes na grubej, gładkiej powierzchni stalowej w pionie. Do ciężkich reklam sufitowych lub narzędzi zalecamy dobranie magnesu ze sporym zapasem mocy.
Stalowa obudowa (kubek) ekranuje pole magnetyczne, kierując całą jego moc w dół, na powierzchnię styku. Goły magnes mógłby pęknąć przy gwałtownym przyłożeniu do metalu, a uchwyt jest na to odporny.
Powłoka antykorozyjna jest wystarczająca do zastosowań w sklepach, biurach i suchych magazynach. Jeśli planujesz montaż na zewnątrz, zabezpiecz uchwyt dodatkową farbą, smarem lub lakierem.

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Mocne strony

Magnesy neodymowe to nie tylko siła, ale także inne istotne właściwości, w tym::
  • Są niezwykle trwałe – przez okres blisko 10 lat tracą nie więcej niż ~1% swojej pierwotnej siły (wg danych).
  • Są stabilne magnetycznie, gdyż wykazują wysoką odporność na pola rozmagnesowujące.
  • Pokrycie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i gładki charakter.
  • Oferują maksymalną indukcję magnetyczną w punkcie styku, co przekłada się na skuteczność.
  • Są przystosowane do pracy w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
  • Szerokie możliwości w doborze kształtu i wymiaru to ich wielka zaleta w konstrukcjach.
  • Pełnią kluczową rolę w rozwoju technologii, będąc sercem generatorów, dysków i sprzętu medycznego.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie zapewniają wysoką skuteczność.

Ograniczenia

Warto znać też słabe strony magnesów neodymowych:
  • Kruchość to ich słaba strona. Łatwo ulegają uszkodzeniu przy zderzeniu, dlatego warto stosować osłony lub uchwyty.
  • Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
  • Są podatne na rdzewienie w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów hermetycznych (np. w gumie).
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gwinty.
  • Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
  • Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy wielkich nakładach może być istotnym kosztem.

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Wartość udźwigu podana w specyfikacji odnosi się do wartości maksymalnej, którą zmierzono w środowisku optymalnym, co oznacza test:
  • przy kontakcie z blachy ze specjalnej stali pomiarowej, gwarantującej maksymalne skupienie pola
  • posiadającej masywność minimum 10 mm aby uniknąć nasycenia
  • o szlifowanej powierzchni kontaktu
  • przy całkowitym braku odstępu (brak zanieczyszczeń)
  • podczas odrywania w kierunku pionowym do płaszczyzny mocowania
  • przy temperaturze otoczenia pokojowej

Co wpływa na udźwig w praktyce

Na skuteczność trzymania wpływają konkretne warunki, głównie (od najważniejszych):
  • Odstęp (między magnesem a blachą), bowiem nawet bardzo mała przerwa (np. 0,5 mm) może spowodować redukcję siły nawet o 50% (dotyczy to także farby, korozji czy brudu).
  • Wektor obciążenia – maksymalny parametr mamy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po powierzchni jest standardowo kilkukrotnie niższa (ok. 1/5 udźwigu).
  • Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przenika na wylot, zamiast generować siłę.
  • Materiał blachy – stal niskowęglowa przyciąga najlepiej. Większa zawartość węgla zmniejszają właściwości magnetyczne i udźwig.
  • Wykończenie powierzchni – pełny kontakt uzyskamy tylko na gładkiej stali. Chropowata faktura tworzą poduszki powietrzne, osłabiając magnes.
  • Temperatura – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Udźwig mierzono używając gładkiej blachy o właściwej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet pięciokrotnie. Dodatkowo, nawet drobny odstęp między powierzchnią magnesu, a blachą obniża siłę trzymania.

Ostrzeżenia
Nie zbliżaj do komputera

Ochrona danych: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz urządzenia precyzyjne (rozruszniki serca, aparaty słuchowe, czasomierze).

Łamliwość magnesów

Chroń oczy. Magnesy mogą eksplodować przy gwałtownym złączeniu, rozrzucając kawałki metalu w powietrze. Ochrona wzroku wymagana.

Niebezpieczeństwo przytrzaśnięcia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Kompas i GPS

Pamiętaj: magnesy neodymowe wytwarzają pole, które dezorientują elektronikę precyzyjną. Utrzymuj odpowiednią odległość od komórki, tabletu i urządzeń GPS.

Bezpieczna praca

Postępuj ostrożnie. Magnesy neodymowe działają z daleka i zwierają z impetem, często gwałtowniej niż zdążysz zareagować.

Ryzyko rozmagnesowania

Uważaj na temperaturę. Ekspozycja magnesu na wysoką temperaturę zniszczy jego strukturę magnetyczną i siłę przyciągania.

Implanty kardiologiczne

Osoby z kardiowerterem muszą utrzymać bezpieczną odległość od magnesów. Silny magnes może zakłócić działanie urządzenia ratującego życie.

Nie dawać dzieciom

Te produkty magnetyczne nie służą do zabawy. Przypadkowe zjedzenie kilku magnesów może skutkować ich przyciągnięciem przez ścianki jelit, co stwarza bezpośrednie zagrożenie życia i wymaga pilnej interwencji chirurgicznej.

Unikaj kontaktu w przypadku alergii

Uwaga na nikiel: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy natychmiast przerwać pracę z magnesami i zabezpieczyć dłonie.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Ważne! Szczegółowe omówienie o ryzyku w artykule: Niebezpieczeństwo pracy z magnesami.
