Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

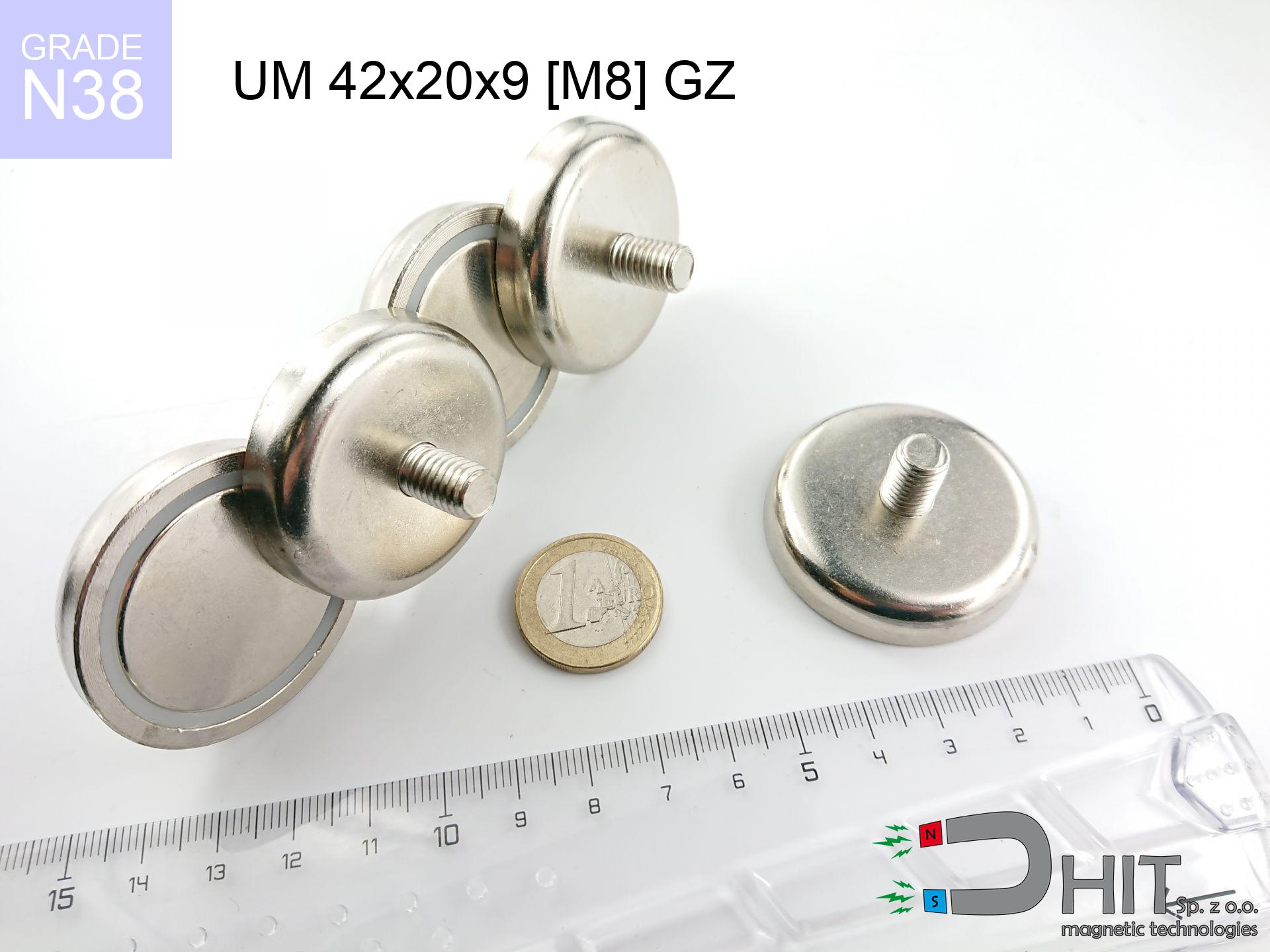

UMGZ 42x20x9 [M8] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

uchwyt magnetyczny gwint zewnętrzny

Numer katalogowy 190332

GTIN/EAN: 5906301813859

5.00
Udźwig 66.00 kg / 647.24 N
Średnica Ø
42 mm [±1 mm]
Wysokość
20 mm [±1 mm]
Wysokość
9 mm [±1 mm]
Waga
80 g
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

poznaj parametry »

27.61 zł netto / szt.

33.96 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
27.61 zł
33.96 zł
cena od 20 szt.
25.95 zł
31.92 zł
cena od 30 szt.
24.30 zł
29.89 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

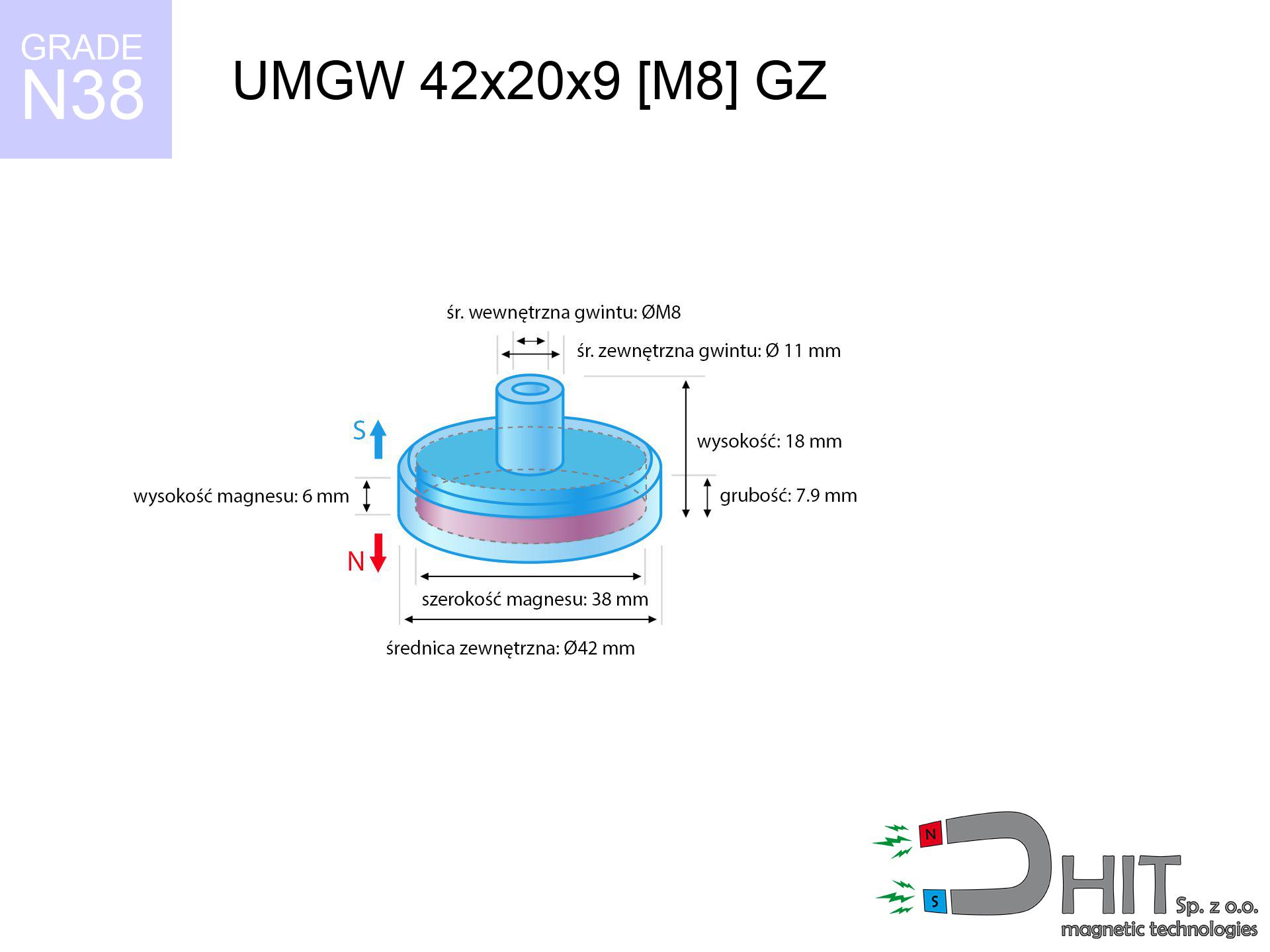

Właściwości fizyczne UMGZ 42x20x9 [M8] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

Specyfikacja / charakterystyka - UMGZ 42x20x9 [M8] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

właściwości
właściwości wartości
Nr kat. 190332
GTIN/EAN 5906301813859
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 42 mm [±1 mm]
Wysokość 20 mm [±1 mm]
Wysokość 9 mm [±1 mm]
Waga 80 g
Udźwig ~ ? 66.00 kg / 647.24 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGZ 42x20x9 [M8] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 190332-2026
Kalkulator miar

Siła oderwania

Moc pola

Wpisz tylko liczbę, aby kalkulator automatycznie przeliczył brakujące pola.

Zobacz też inne oferty

SM 25x225 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Wysyłamy jutro

SM 25x225 [2xM8] / N52 - separator magnetyczny

688.80 zł brutto / szt.
MP 40x20x5 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Wysyłamy jutro

MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

12.24 zł brutto / szt.
MPL 25x15x2 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 25x15x2 / N38 - magnes neodymowy płytkowy

2.39 zł brutto / szt.
UMC 25x6/4x8 / N38 - uchwyt magnetyczny cylindryczny
Produkt dostępny Wysyłamy jutro

UMC 25x6/4x8 / N38 - uchwyt magnetyczny cylindryczny

11.70 zł brutto / szt.
Jest to gotowy element montażowy, który pozwala na szybkie stworzenie punktu magnetycznego. Montaż polega na wsunięciu śruby w otwór i zabezpieczeniu nakrętką (np. motylkową). Używa się ich do mocowania czujników, paneli, tabliczek i elementów wystawienniczych.
Zbyt mocne dokręcanie kluczem może spowodować obrócenie się trzpienia w kubku lub zerwanie gwintu. Nie należy używać magnesu jako śruby konstrukcyjnej przenoszącej ogromne obciążenia mechaniczne na ścinanie. Sam magnes jest chroniony przez stalowy kubek i jest bardzo odporny na uderzenia.
Powyżej tej temperatury magnes może nieodwracalnie stracić część swojej mocy. Jeśli potrzebujesz odporności na wyższe temperatury, zapytaj o wersje specjalne (H, SH). Pamiętaj, że nawet chwilowe przegrzanie może osłabić uchwyt.
Rozmiar gwintu (np. M6) jest zawsze podany w nazwie produktu i specyfikacji technicznej. Dokładne wymiary śruby znajdziesz w tabeli technicznej produktu. Jest to solidne połączenie gwintowane, gotowe do użycia.
Układ magnetyczny w kubku jest bardziej efektywny energetycznie niż sam magnes o tych samych wymiarach. Siła ta spada bardzo szybko wraz ze zwiększaniem odległości (szczeliny powietrznej).

Wady i zalety magnesów z neodymu Nd2Fe14B.

Zalety

Magnesy neodymowe to nie tylko siła, ale także inne kluczowe cechy, takie jak::
  • Utrzymują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o niezauważalny 1%.
  • Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność odporności magnetycznej.
  • Warstwa ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co ma znaczenie estetyczne.
  • Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najsilniejszymi w swojej klasie.
  • Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
  • Możliwość uzyskania złożonych kształtów sprawia, że są idealne do nietypowych zastosowań.
  • Pełnią kluczową rolę w rozwoju technologii, będąc sercem silników, pamięci masowych i sprzętu medycznego.
  • Mały rozmiar, wielka moc – przy kompaktowej budowie oferują ogromną siłę, co jest kluczowe przy budowie małych urządzeń.

Słabe strony

Mimo zalet, posiadają też wady:
  • Kruchość to ich mankament. Łatwo ulegają uszkodzeniu przy upadku, dlatego warto stosować obudowy lub montaż w stali.
  • Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Rozważ wersje w obudowie z tworzywa do zastosowań zewnętrznych.
  • Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
  • Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Analiza siły trzymania

Maksymalna moc trzymania magnesu – co się na to składa?

Parametr siły jest wartością teoretyczną maksymalną wykonanego w warunkach wzorcowych:
  • przy użyciu zwory ze specjalnej stali pomiarowej, zapewniającej maksymalne skupienie pola
  • posiadającej grubość minimum 10 mm aby uniknąć nasycenia
  • o idealnie gładkiej powierzchni kontaktu
  • w warunkach idealnego przylegania (powierzchnia do powierzchni)
  • przy pionowym przyłożeniu siły odrywającej (kąt 90 stopni)
  • w stabilnej temperaturze pokojowej

Praktyczne aspekty udźwigu – czynniki

Na skuteczność trzymania mają wpływ parametry środowiska pracy, m.in. (od najważniejszych):
  • Dystans – obecność ciała obcego (farba, brud, szczelina) przerywa obwód magnetyczny, co obniża moc gwałtownie (nawet o 50% przy 0,5 mm).
  • Sposób obciążenia – parametr katalogowy dotyczy odrywania w pionie. Przy próbie przesunięcia, magnes wykazuje znacznie mniejszą moc (zazwyczaj ok. 20-30% siły nominalnej).
  • Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast zamienić się w udźwig.
  • Gatunek stali – najlepszym wyborem jest czysta stal żelazna. Żeliwo mogą mieć gorsze właściwości magnetyczne.
  • Faktura blachy – powierzchnie gładkie gwarantują idealne doleganie, co poprawia siłę. Nierówny metal osłabiają chwyt.
  • Otoczenie termiczne – wzrost temperatury skutkuje osłabieniem siły. Należy pamiętać o limit termiczny dla danego modelu.

Siłę trzymania mierzy się na gładkiej blasze o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy siłach działających równolegle siła trzymania jest mniejsza nawet 5 razy. Ponadto, nawet niewielka szczelina pomiędzy magnesem, a blachą obniża nośność.

Zasady bezpieczeństwa pracy z magnesami neodymowymi
Maksymalna temperatura

Standardowe magnesy neodymowe (klasa N) tracą moc po osiągnięciu temperatury 80°C. Uszkodzenie jest permanentne.

Ostrożność wymagana

Postępuj ostrożnie. Magnesy neodymowe przyciągają z dużej odległości i łączą się z ogromną siłą, często gwałtowniej niż zdążysz zareagować.

Wpływ na zdrowie

Dla posiadaczy implantów: Silne pole magnetyczne zakłóca urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Chronić przed dziećmi

Zawsze chroń magnesy przed najmłodszymi. Ryzyko zadławienia jest wysokie, a konsekwencje zwarcia magnesów wewnątrz organizmu są nieodwracalne.

Łatwopalność

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Kruchość materiału

Spieki NdFeB to materiał ceramiczny, co oznacza, że są podatne na pęknięcia. Gwałtowne złączenie dwóch magnesów wywoła ich rozkruszenie na ostre odłamki.

Smartfony i tablety

Intensywne promieniowanie magnetyczne zakłóca działanie kompasów w smartfonach i urządzeniach lokalizacyjnych. Nie zbliżaj magnesów od telefonu, aby uniknąć awarii czujników.

Dla uczulonych

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku wystąpienia świądu lub podrażnienia, należy bezzwłocznie zakończyć pracę z magnesami i zabezpieczyć dłonie.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Nie zbliżaj do komputera

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą uszkodzić nośniki danych oraz delikatną elektronikę (implanty, protezy słuchu, czasomierze).

Bezpieczeństwo! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?
