Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

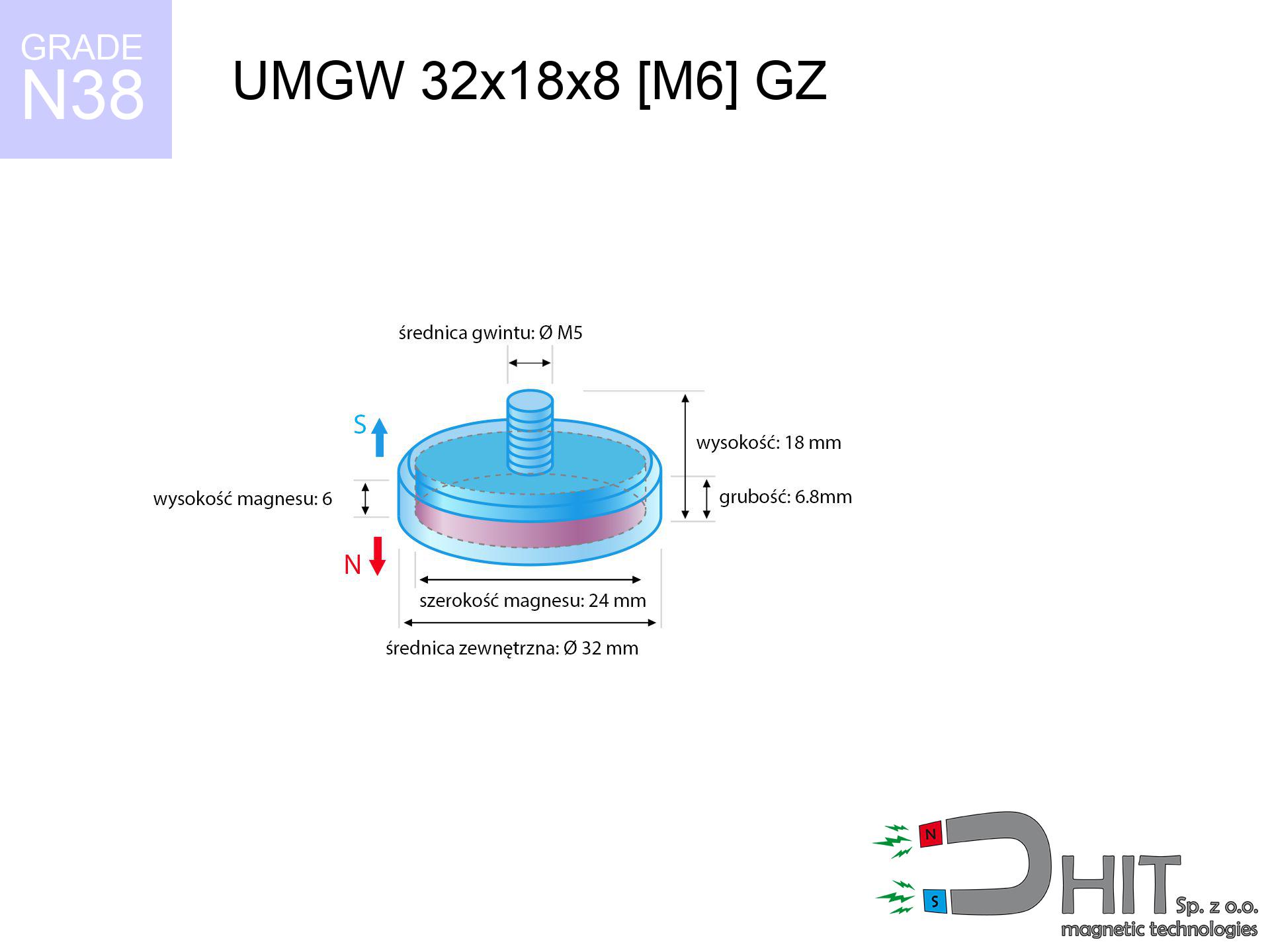

UMGZ 32x18x8 [M6] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

uchwyt magnetyczny gwint zewnętrzny

Numer katalogowy 190324

GTIN/EAN: 5906301813835

5.00
Udźwig 34.00 kg / 333.43 N
Średnica Ø
32 mm [±1 mm]
Wysokość
18 mm [±1 mm]
Wysokość
8 mm [±1 mm]
Waga
40 g
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

właściwości techniczne »

14.62 zł netto / szt.

17.98 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
14.62 zł
17.98 zł
cena od 30 szt.
13.74 zł
16.90 zł
cena od 60 szt.
12.87 zł
15.82 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry techniczne produktu - UMGZ 32x18x8 [M6] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

Specyfikacja / charakterystyka - UMGZ 32x18x8 [M6] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

właściwości
właściwości wartości
Nr kat. 190324
GTIN/EAN 5906301813835
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 32 mm [±1 mm]
Wysokość 18 mm [±1 mm]
Wysokość 8 mm [±1 mm]
Waga 40 g
Udźwig ~ ? 34.00 kg / 333.43 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGZ 32x18x8 [M6] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 190324-2026
Przelicznik magnesów

Siła (udźwig)

Indukcja magnetyczna

Wypełnij zaledwie jedno pole, a zobaczysz gotowe przeliczenia w innych polach.

Zobacz też inne oferty

UMP 97x40 [M8+M10] GW F300 Lina / N38 - uchwyty magnetyczne do poszukiwań
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMP 97x40 [M8+M10] GW F300 Lina / N38 - uchwyty magnetyczne do poszukiwań

370.00 zł brutto / szt.
MPL 50x20x20 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 50x20x20 / N38 - magnes neodymowy płytkowy

47.32 zł brutto / szt.
MP 8x6/3.5x3 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 8x6/3.5x3 / N38 - magnes neodymowy pierścieniowy

0.701 zł brutto / szt.
MPL 30x20x20 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 30x20x20 / N38 - magnes neodymowy płytkowy

43.22 zł brutto / szt.
Ten typ uchwytu posiada zintegrowany trzpień gwintowany (śrubę), co czyni go idealnym do montażu w otworach przelotowych. Montaż polega na wsunięciu śruby w otwór i zabezpieczeniu nakrętką (np. motylkową). Są powszechnie stosowane przy budowie maszyn, stoisk targowych, w oświetleniu i reklamie.
Śruba jest solidnie osadzona w kubku, jednak przy dokręcaniu nakrętki trzeba zachować umiar. Zalecamy użycie podkładek sprężystych, aby uniknąć konieczności siłowego dokręcania. Konstrukcja jest trwała i przystosowana do warunków przemysłowych.
Maksymalna temperatura pracy wynosi 80 stopni Celsjusza dla wersji standardowej. W ofercie posiadamy również uchwyty wykonane z magnesów ferrytowych (odporne do 200°C) lub specjalne wersje wysokotemperaturowe. Należy unikać montażu bezpośrednio na gorących elementach silników lub maszyn.
Stosujemy znormalizowane gwinty, do których pasują typowe nakrętki dostępne w każdym sklepie. Długość trzpienia jest różna w zależności od modelu (zazwyczaj od 8 do 15 mm). Gwint jest wykonany ze stali ocynkowanej, co zapewnia odporność na korozję.
Układ magnetyczny w kubku jest bardziej efektywny energetycznie niż sam magnes o tych samych wymiarach. Jest to rozwiązanie zoptymalizowane do mocnego trzymania przy bezpośrednim kontakcie, a nie przyciągania z daleka.

Wady i zalety magnesów z neodymu Nd2Fe14B.

Zalety

Poza imponującą mocą, magnesy typu NdFeB wnoszą wiele innych atutów::
  • Długowieczność to ich atut – po upływie dekady utrata siły magnetycznej wynosi jedynie ~1% (teoretycznie).
  • Pozostają niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
  • Warstwa ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co podnosi ich walory wizualne.
  • Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia mocne przyciąganie z dużą mocą.
  • Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Opcja produkcji złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
  • Występują wszędzie tam, gdzie liczy się precyzja: w automatyce, medycynie oraz systemach IT.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie gwarantują wysoką skuteczność.

Słabe strony

Mimo zalet, posiadają też wady:
  • Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Ochrona w postaci obudowy to dobre rozwiązanie.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
  • Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Parametry udźwigu

Najwyższa nośność magnesu – od czego zależy?

Informacja o udźwigu została wyznaczona dla najkorzystniejszych warunków, zakładającej:
  • przy kontakcie z blachy ze stali niskowęglowej, gwarantującej maksymalne skupienie pola
  • o grubości wynoszącej minimum 10 mm
  • o idealnie gładkiej powierzchni kontaktu
  • przy całkowitym braku odstępu (brak powłok)
  • przy osiowym kierunku działania siły (kąt 90 stopni)
  • przy temperaturze otoczenia ok. 20 stopni Celsjusza

Determinanty praktycznego udźwigu magnesu

W rzeczywistych zastosowaniach, realna moc zależy od kilku kluczowych aspektów, wymienionych od najbardziej istotnych:
  • Odstęp (między magnesem a blachą), bowiem nawet bardzo mała przerwa (np. 0,5 mm) może spowodować redukcję udźwigu nawet o 50% (dotyczy to także lakieru, rdzy czy zanieczyszczeń).
  • Kierunek siły – pamiętaj, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, siła trzymania spada drastycznie, często do poziomu 20-30% wartości nominalnej.
  • Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Blacha "papierowa" limituje siłę przyciągania (magnes „przebija” ją na wylot).
  • Gatunek stali – najlepszym wyborem jest stal o wysokiej przenikalności. Stale hartowane mogą mieć gorsze właściwości magnetyczne.
  • Faktura blachy – powierzchnie gładkie gwarantują idealne doleganie, co zwiększa nasycenie pola. Powierzchnie chropowate osłabiają chwyt.
  • Otoczenie termiczne – podgrzanie magnesu skutkuje osłabieniem siły. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Udźwig określano stosując wypolerowanej blachy o właściwej grubości (min. 20 mm), przy siłach działających pionowo, natomiast przy siłach działających równolegle nośność jest mniejsza nawet 75%. Ponadto, nawet niewielka szczelina pomiędzy magnesem, a blachą zmniejsza nośność.

Zasady bezpieczeństwa pracy przy magnesach neodymowych
Rozprysk materiału

Mimo metalicznego wyglądu, neodym jest delikatny i nieodporny na uderzenia. Nie uderzaj, gdyż magnes może się rozpaść na drobiny.

Nie przegrzewaj magnesów

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Niklowa powłoka a alergia

Niektóre osoby posiada uczulenie na pierwiastek nikiel, którym pokryta jest większość magnesy neodymowe. Długotrwała ekspozycja może powodować silną reakcję alergiczną. Sugerujemy używanie rękawiczek ochronnych.

Interferencja medyczna

Zagrożenie życia: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli masz wszczepione implanty elektroniczne.

Nie zbliżaj do komputera

Nie przykładaj magnesów do dokumentów, laptopa czy telewizora. Magnes może trwale uszkodzić te urządzenia oraz skasować dane z kart.

Kompas i GPS

Intensywne promieniowanie magnetyczne zakłóca działanie czujników w smartfonach i urządzeniach lokalizacyjnych. Nie zbliżaj magnesów do smartfona, aby uniknąć awarii czujników.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uwaga: zadławienie

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać połknięte, co prowadzi do poważnych obrażeń. Przechowuj poza zasięgiem dzieci i zwierząt.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Moc przyciągania

Używaj magnesy świadomie. Ich ogromna siła może zszokować nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.

Uwaga! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?
