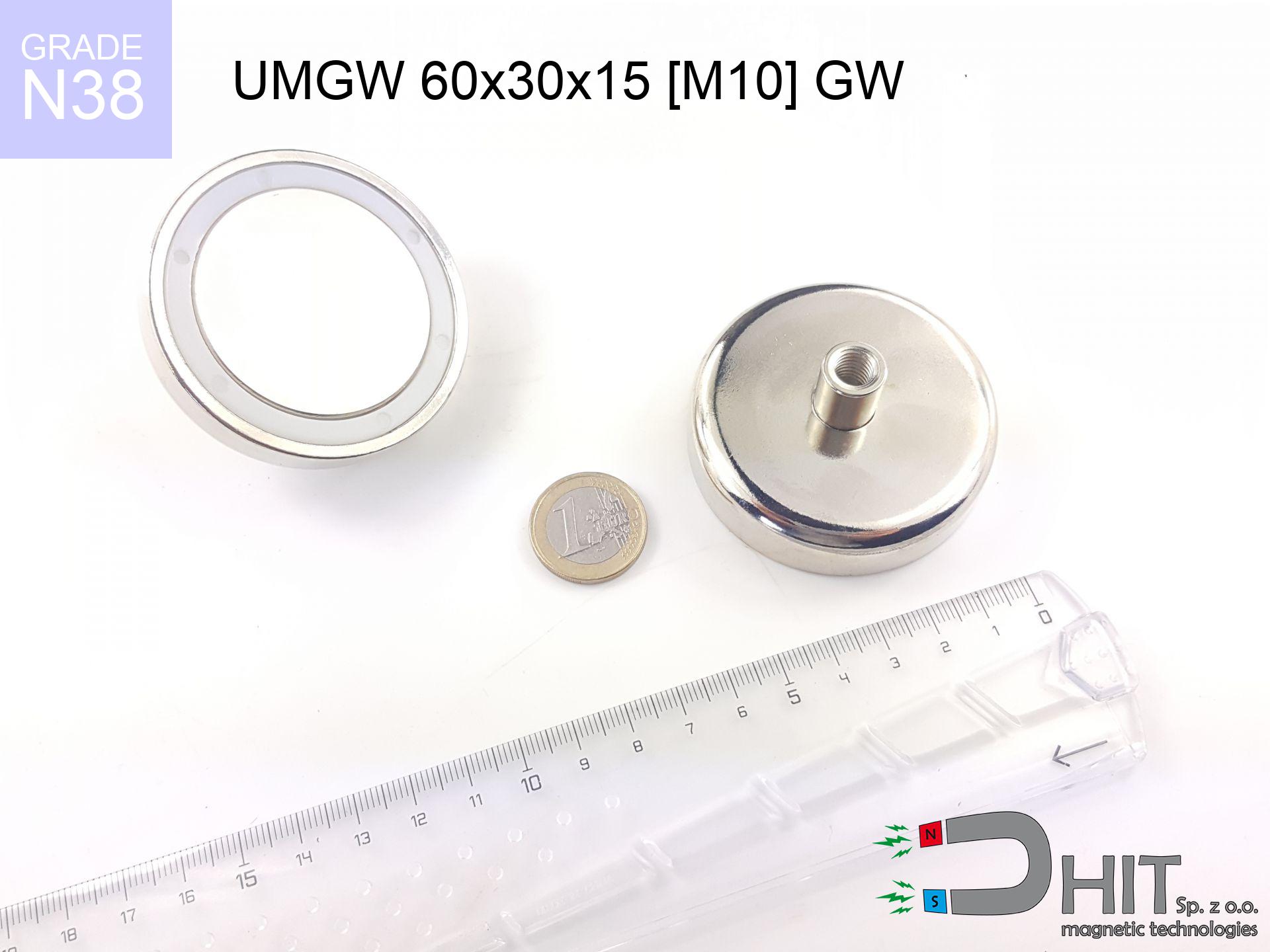

UMGW 60x30x15 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGW 60x30x15 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500
Rating: 5

uchwyt magnetyczny gwint wewnętrzny

Numer katalogowy 180419

GTIN/EAN: 5906301813781

5.00

Średnica Ø

60 mm [±1 mm]

Wysokość

30 mm [±1 mm]

Wysokość

15 mm [±1 mm]

Waga

260 g

Udźwig

112.00 kg / 1098.34 N

102.96 ZŁ z VAT / szt. + cena za transport

83.71 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

83.71 ZŁ

102.96 ZŁ

cena od 10 szt.

78.69 ZŁ

96.79 ZŁ

cena od 20 szt.

73.66 ZŁ

90.61 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz się targować?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 alternatywnie skontaktuj się za pomocą formularz zapytania na stronie kontakt.
Siłę a także kształt magnesów sprawdzisz u nas w kalkulatorze masy magnetycznej.

Zamów do 14:00, a wyślemy dziś!

UMGW 60x30x15 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Specyfikacja / charakterystyka UMGW 60x30x15 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości

właściwości	wartości
Nr kat.	180419
GTIN/EAN	5906301813781
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica Ø	60 mm [±1 mm]
Wysokość	30 mm [±1 mm]
Wysokość	15 mm [±1 mm]
Waga	260 g
Udźwig ~ ?	112.00 kg / 1098.34 N
Tolerancja wykonania	±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGW 60x30x15 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 180419-2025

Przelicznik magnesów

Udźwig magnesu

Kilogramy (kg)

Siła (N)

lbs

Pole magnetyczne

Gauss (Gs)

Tesla (T)

Wpisz tylko jedną wartość, żeby kalkulator sam obliczył brakujące pola.

Zobacz też inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 25x175 [2xM8] / N42 - separator magnetyczny

467.40 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMT 11x17 colorless / N38 - uchwyt magnetyczny do tablic

1.538 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 8x20 / N38 - magnes neodymowy walcowy

4.60 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 8x6/3.5x3 / N38 - magnes neodymowy pierścieniowy

0.701 ZŁ brutto / szt.

Obudowa stalowa ekranuje pole magnetyczne z boków i góry, kierując całą jego moc w dół (na stronę aktywną). Metalowa osłona zabezpiecza magnes przed uszkodzeniami mechanicznymi, co jest częste w warunkach warsztatowych. Tuleja z gwintem wewnętrznym umożliwia łatwe przykręcenie dowolnego elementu (śruby, haka, rączki).

Należy uważać, aby nie wkręcić śruby zbyt głęboko w tuleję magnesu. Zalecamy sprawdzenie głębokości gwintu przed montażem i ewentualne skrócenie śruby. Warto zabezpieczyć gwint klejem do gwintów, jeśli połączenie ma być trwałe i odporne na drgania.

Uchwyty te są powszechnie używane w przemyśle, reklamie i budownictwie do szybkiego montażu. Pozwalają na montaż bez wiercenia w podłożu stalowym, co jest kluczowe w wynajmowanych przestrzeniach. W warsztacie mogą służyć jako punkty mocowania narzędzi lub przyrządów pomiarowych.

Wartość ta dotyczy idealnego przylegania całą powierzchnią magnesu. Na cienkiej powierzchni czy pomalowanej szafce magnes będzie trzymał znacznie słabiej (nawet o 50-70%). Zawsze zalecamy dobranie magnesu z zapasem siły, szczególnie jeśli powierzchnia nie jest idealna.

Obudowa posiada zabezpieczenie antykorozyjne w postaci galwanicznego ocynku lub niklowania. Na deszczu i mrozie powłoka może z czasem ulec degradacji, jeśli nie zostanie zabezpieczona. Całość jest dobrze zabezpieczona do standardowych zastosowań warsztatowych i przemysłowych.

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.

Mocne strony

Należy pamiętać, iż obok ekstremalnej siły, magnesy te wyróżniają się następującymi plusami:

Ich parametry są stabilne w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
Łączą moc z estetyką – dzięki powłokom ich powierzchnia jest refleksyjna i wygląda estetycznie.
Oferują maksymalną indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na ogromną siłę.
Odpowiedni skład sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Elastyczność kształtowania – można je wykonać w dowolnych formach, idealnych do wymagań klienta.
Są niezbędne w innowacjach, zasilając układy napędowe, sprzęt szpitalny czy komputery.
Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Słabe strony

Mimo zalet, posiadają też wady:

Ze względu na brak elastyczności, trzeba się z nimi obchodzić delikatnie. Silne uderzenie może je zniszczyć, stąd zalecenie stosowania osłon.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Rozważ wersje w obudowie z tworzywa do zastosowań zewnętrznych.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
Wysoki koszt zakupu w porównaniu do tańszych zamienników to ich minus, szczególnie przy zakupach hurtowych.

Parametry udźwigu

Maksymalna siła przyciągania magnesu – od czego zależy?

Siła oderwania została wyznaczona dla optymalnej konfiguracji, uwzględniającej:

przy zastosowaniu zwory ze specjalnej stali pomiarowej, zapewniającej maksymalne skupienie pola
o grubości nie mniejszej niż 10 mm
z powierzchnią wolną od rys
w warunkach bezszczelinowych (metal do metalu)
dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
w neutralnych warunkach termicznych

Co wpływa na udźwig w praktyce

Na realną siłę oddziałują konkretne warunki, takie jak (od najważniejszych):

Dystans (pomiędzy magnesem a metalem), gdyż nawet niewielka przerwa (np. 0,5 mm) może spowodować zmniejszenie siły nawet o 50% (dotyczy to także lakieru, rdzy czy zanieczyszczeń).
Sposób obciążenia – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy ześlizgiwaniu, magnes trzyma dużo słabiej (często ok. 20-30% siły nominalnej).
Masywność podłoża – zbyt cienka płyta nie zamyka strumienia, przez co część strumienia jest tracona w powietrzu.
Gatunek stali – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą mieć gorsze właściwości magnetyczne.
Wykończenie powierzchni – pełny kontakt jest możliwy tylko na gładkiej stali. Chropowata faktura tworzą poduszki powietrzne, redukując siłę.
Temperatura – wzrost temperatury powoduje tymczasowy spadek indukcji. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Udźwig mierzono z wykorzystaniem gładkiej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, z kolei przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 75%. Ponadto, nawet drobny odstęp między powierzchnią magnesu, a blachą zmniejsza udźwig.

Zasady bezpieczeństwa pracy z magnesami neodymowymi

Zagrożenie dla elektroniki

Nie przykładaj magnesów do portfela, komputera czy telewizora. Magnes może trwale uszkodzić te urządzenia oraz skasować dane z kart.

Ostrzeżenie dla sercowców

Osoby z stymulatorem serca muszą utrzymać bezwzględny dystans od magnesów. Silny magnes może zatrzymać działanie implantu.

Ostrożność wymagana

Stosuj magnesy świadomie. Ich gigantyczny udźwig może zaskoczyć nawet profesjonalistów. Bądź skupiony i nie lekceważ ich siły.

Poważne obrażenia

Silne magnesy mogą zdruzgotać palce w ułamku sekundy. Absolutnie nie umieszczaj dłoni pomiędzy dwa silne magnesy.

Zagrożenie zapłonem

Pył powstający podczas szlifowania magnesów jest łatwopalny. Zakaz wiercenia w magnesach bez odpowiedniego chłodzenia i wiedzy.

Ryzyko połknięcia

Koniecznie chroń magnesy przed najmłodszymi. Niebezpieczeństwo połknięcia jest bardzo duże, a skutki połączenia się magnesów wewnątrz organizmu są nieodwracalne.

Interferencja magnetyczna

Intensywne promieniowanie magnetyczne wpływa negatywnie na działanie kompasów w telefonach i nawigacjach GPS. Zachowaj odstęp magnesów do smartfona, aby nie uszkodzić czujników.

Unikaj kontaktu w przypadku alergii

Badania wskazują, że nikiel (typowe wykończenie magnesów) jest silnym alergenem. Jeśli jesteś alergikiem, wystrzegaj się kontaktu skóry z metalem lub wybierz magnesy powlekane tworzywem.

Nie przegrzewaj magnesów

Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli wymagasz odporności powyżej 80°C, wybierz magnesy odporne na ciepło (H, SH, UH).

Rozprysk materiału

Spieki NdFeB to materiał ceramiczny, co oznacza, że są bardzo kruche. Gwałtowne złączenie dwóch magnesów spowoduje ich pęknięcie na ostre odłamki.

Ważne! Dowiedz się więcej o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.
