Produkt dostępny Wysyłamy za 2 dni

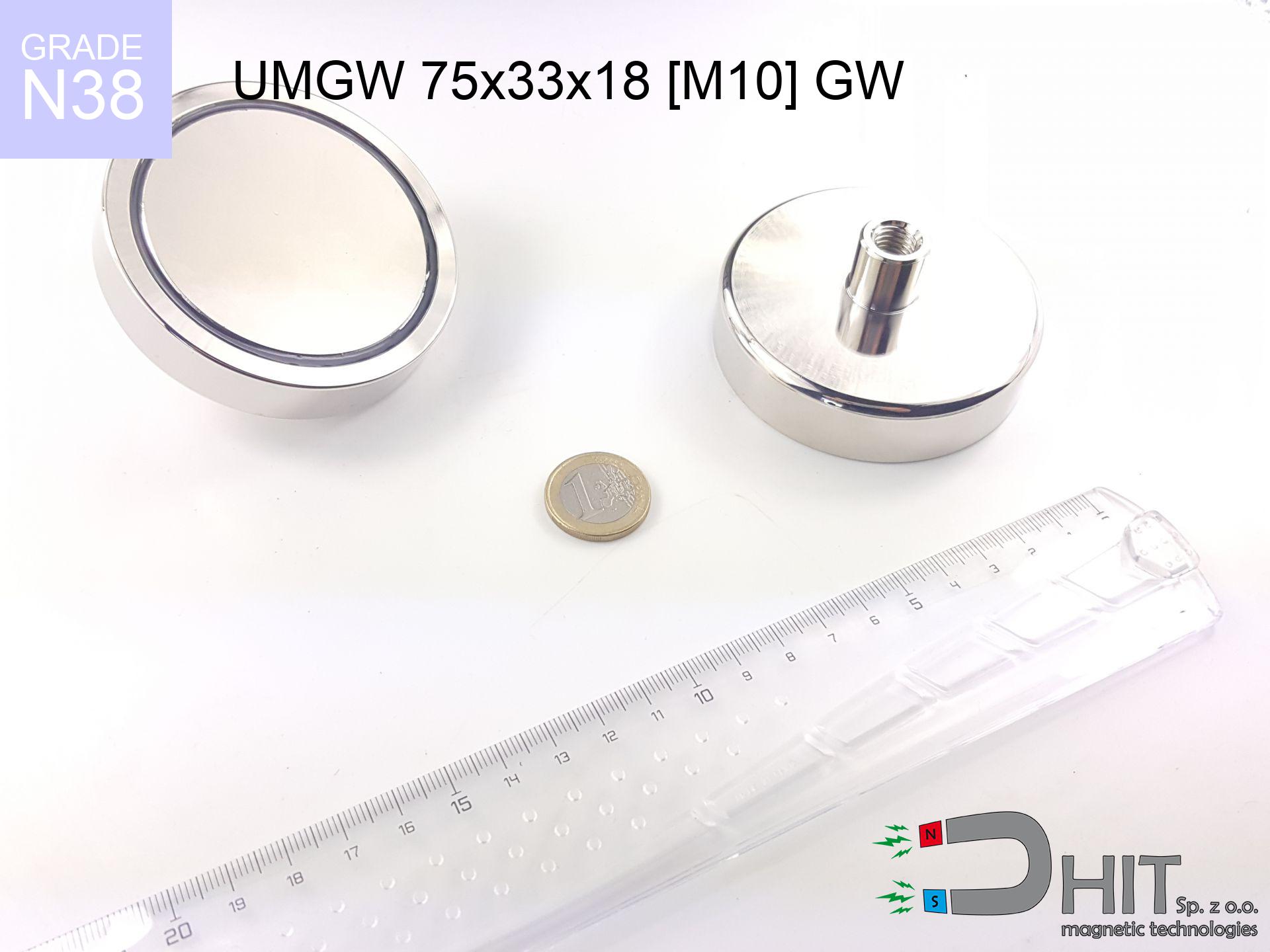

UMGW 75x33x18 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

uchwyt magnetyczny gwint wewnętrzny

Numer katalogowy 180420

GTIN/EAN: 5906301813798

5.00

Średnica Ø

75 mm [±1 mm]

Wysokość

33 mm [±1 mm]

Wysokość

18 mm [±1 mm]

Waga

475 g

Kierunek magnesowania

↑ osiowy

Udźwig

162.00 kg / 1588.68 N

Powłoka

[NiCuNi] nikiel

właściwości techniczne »

189.91 ZŁ z VAT / szt. + cena za transport

154.40 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
154.40 ZŁ
189.91 ZŁ
cena od 5 szt.
145.14 ZŁ
178.52 ZŁ
cena od 10 szt.
135.87 ZŁ
167.12 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Nie wiesz co kupić?

Dzwoń do nas +48 888 99 98 98 lub napisz przez formularz kontaktowy w sekcji kontakt.
Masę i kształt magnesu sprawdzisz u nas w naszym kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane - UMGW 75x33x18 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Specyfikacja / charakterystyka - UMGW 75x33x18 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości
właściwości wartości
Nr kat. 180420
GTIN/EAN 5906301813798
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 75 mm [±1 mm]
Wysokość 33 mm [±1 mm]
Wysokość 18 mm [±1 mm]
Waga 475 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 162.00 kg / 1588.68 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGW 75x33x18 [M10] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe
Skład chemiczny materiału
żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%
Ekologia i recykling (GPSR)
recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 180420-2026
Kalkulator miar
Siła oderwania
Moc pola
Wprowadź liczbę w dowolne pole, a pozostałe pola uzupełnią się natychmiast.

Inne produkty

SM 32x400 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Wysyłamy za 2 dni

SM 32x400 [2xM8] / N42 - separator magnetyczny

1340.70 ZŁ brutto / szt.
HH 36x7.5 [M6] / N38 - uchwyt magnetyczny przelotowy
Produkt dostępny Wysyłamy za 2 dni

HH 36x7.5 [M6] / N38 - uchwyt magnetyczny przelotowy

38.90 ZŁ brutto / szt.
SM 32x300 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Wysyłamy za 2 dni

SM 32x300 [2xM8] / N42 - separator magnetyczny

1020.90 ZŁ brutto / szt.
LM TLN - 15 SQ / N38 - lewiton magnetyczny
Produkt dostępny Wysyłamy za 2 dni

LM TLN - 15 SQ / N38 - lewiton magnetyczny

450.00 ZŁ brutto / szt.
Stalowy kubek działa jak zwora, koncentrując strumień magnetyczny i zwiększając udźwig nawet kilkukrotnie. Metalowa osłona zabezpiecza magnes przed uszkodzeniami mechanicznymi, co jest częste w warunkach warsztatowych. Tuleja z gwintem wewnętrznym umożliwia łatwe przykręcenie dowolnego elementu (śruby, haka, rączki).
Należy uważać, aby nie wkręcić śruby zbyt głęboko w tuleję magnesu. Zalecamy sprawdzenie głębokości gwintu przed montażem i ewentualne skrócenie śruby. Można użyć podkładki dystansowej lub nakrętki kontrującej, aby ograniczyć głębokość wkręcania.
Stosuje się je do mocowania czujników, lamp, tabliczek znamionowych, osłon maszyn i instalacji. Umożliwiają tworzenie demontowalnych połączeń, które można łatwo przenieść. W warsztacie mogą służyć jako punkty mocowania narzędzi lub przyrządów pomiarowych.
Podana siła to wartość maksymalna laboratoryjna uzyskana na czystej, gładkiej blasze. Przy cienkich blachach (np. karoseria, obudowa lodówki) siła będzie znacznie mniejsza, ponieważ stal nie jest w stanie przejąć całego pola magnetycznego. Przy odrywaniu bocznym (zsuwaniu) siła wynosi tylko ok. 1/3 udźwigu nominalnego.
Stalowe kubki są zazwyczaj pokryte warstwą niklu (błyszcząca) lub cynku (matowa/jasna), co zapewnia podstawową ochronę. Nie są to jednak produkty w pełni nierdzewne i przy stałym kontakcie z wodą mogą korodować. Całość jest dobrze zabezpieczona do standardowych zastosowań warsztatowych i przemysłowych.

Zalety i wady neodymowych magnesów Nd2Fe14B.

Zalety

Należy pamiętać, iż obok ekstremalnej siły, magnesy te wyróżniają się następującymi zaletami:
  • Ich parametry są stabilne w czasie; po 10 latach użytkowania zmniejszenie udźwigu to marginalne ~1%.
  • Inne źródła magnetyzmu nie powodują ich utraty mocy – posiadają wysoki współczynnik odporności magnetycznej.
  • Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest błyszcząca i prezentuje się elegancko.
  • Wytwarzają skoncentrowane pole magnetyczne przy biegunach, co jest ich kluczową cechą.
  • Posiadają imponującą wytrzymałość termiczną, co umożliwia ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Wszechstronność kształtowania – można je produkować w dowolnych formach, idealnych do wymagań klienta.
  • Są niezbędne w technologiach przyszłości, zasilając układy napędowe, urządzenia medyczne czy elektronikę użytkową.
  • Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Minusy

Warto znać też słabe strony magnesów neodymowych:
  • Należy uważać na wstrząsy – materiał jest kruchy i grozi pęknięciem. Ochrona w postaci obudowy to dobre rozwiązanie.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Analiza siły trzymania

Udźwig maksymalny dla magnesu neodymowego – co się na to składa?

Informacja o udźwigu to rezultat pomiaru dla najkorzystniejszych warunków, zakładającej:
  • przy użyciu zwory ze specjalnej stali pomiarowej, zapewniającej maksymalne skupienie pola
  • o przekroju wynoszącej minimum 10 mm
  • charakteryzującej się gładkością
  • przy bezpośrednim styku (bez powłok)
  • dla siły działającej pod kątem prostym (w osi magnesu)
  • w standardowej temperaturze otoczenia

Udźwig w praktyce – czynniki wpływu

W praktyce, faktyczna siła trzymania jest determinowana przez wielu zmiennych, uszeregowanych od najważniejszych:
  • Szczelina między powierzchniami – każdy milimetr odległości (spowodowany np. lakierem lub brudem) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Kierunek siły – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes trzyma dużo słabiej (często ok. 20-30% siły nominalnej).
  • Grubość podłoża – aby wykorzystać 100% mocy, stal musi być odpowiednio gruba. Blacha "papierowa" ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
  • Skład materiału – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla osłabiają interakcję z magnesem.
  • Gładkość – pełny kontakt uzyskamy tylko na gładkiej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, redukując siłę.
  • Temperatura pracy – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco są słabsze, a na mrozie zyskują na sile (do pewnej granicy).

Siłę trzymania testowano na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, jednak przy działaniu siły na zsuwanie udźwig jest mniejszy nawet pięciokrotnie. Ponadto, nawet minimalna przerwa między magnesem, a blachą obniża nośność.

Bezpieczna praca z magnesami neodymowymi
Magnesy są kruche

Spieki NdFeB to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Upadek dwóch magnesów wywoła ich pęknięcie na ostre odłamki.

Poważne obrażenia

Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Produkt nie dla dzieci

Neodymowe magnesy nie są przeznaczone dla dzieci. Połknięcie kilku magnesów może doprowadzić do ich przyciągnięciem przez ścianki jelit, co stwarza stan krytyczny i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Siła neodymu

Używaj magnesy z rozwagą. Ich potężna moc może zszokować nawet profesjonalistów. Zachowaj czujność i nie lekceważ ich siły.

Zagrożenie dla elektroniki

Bardzo silne pole magnetyczne może zniszczyć zapis na kartach kredytowych, dyskach twardych i innych pamięciach. Utrzymuj odległość min. 10 cm.

Zakłócenia GPS i telefonów

Ważna informacja: magnesy neodymowe wytwarzają pole, które mylą systemy nawigacji. Zachowaj odpowiednią odległość od telefonu, tabletu i urządzeń GPS.

Wrażliwość na ciepło

Typowe magnesy neodymowe (klasa N) ulegają rozmagnesowaniu po osiągnięciu temperatury 80°C. Uszkodzenie jest permanentne.

Reakcje alergiczne

Informacja alergiczna: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.

Uwaga medyczna

Osoby z rozrusznikiem serca muszą zachować duży odstęp od magnesów. Silny magnes może rozregulować pracę urządzenia ratującego życie.

Zakaz obróbki

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Bezpieczeństwo! Szukasz szczegółów? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?
