Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

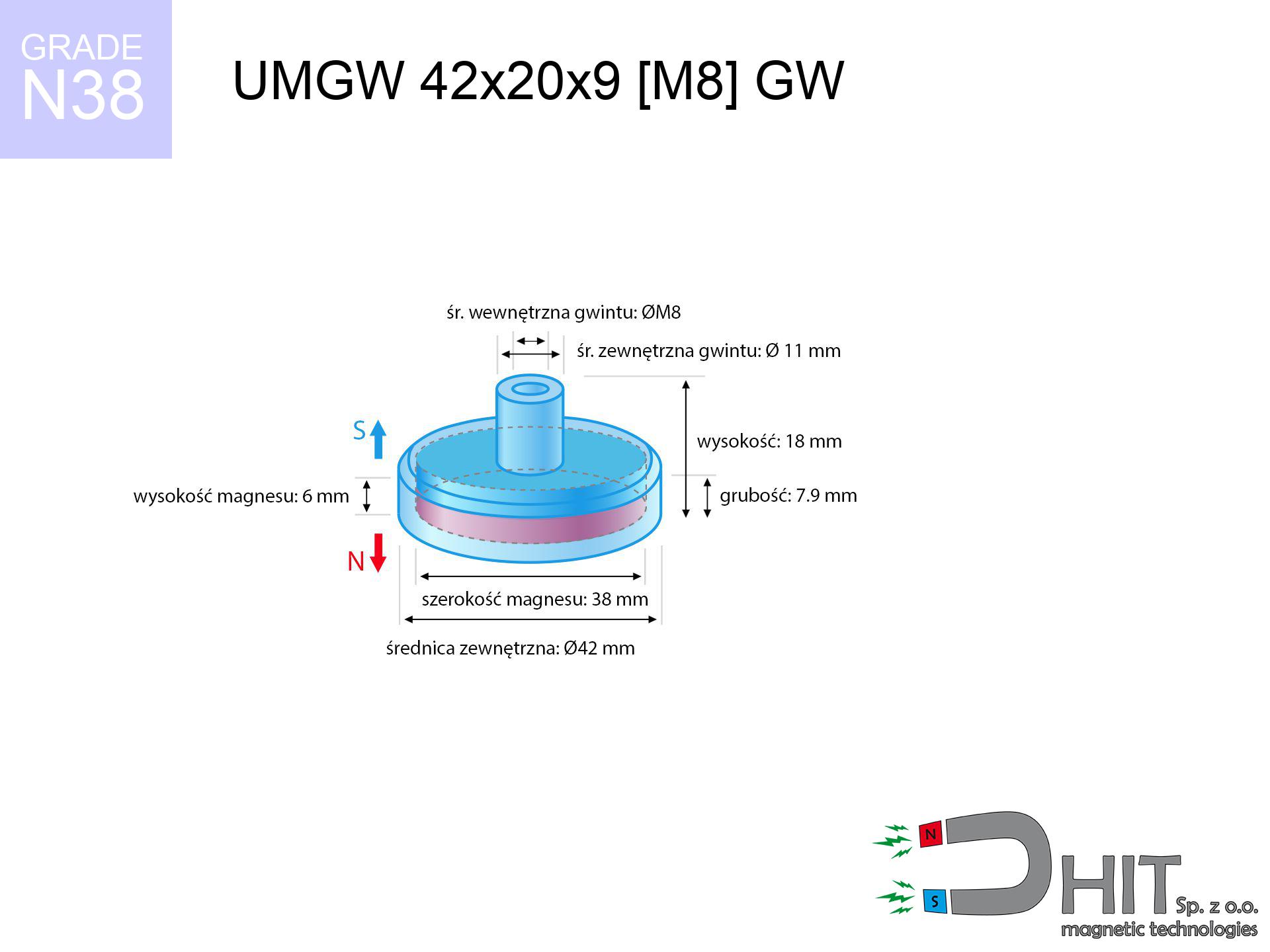

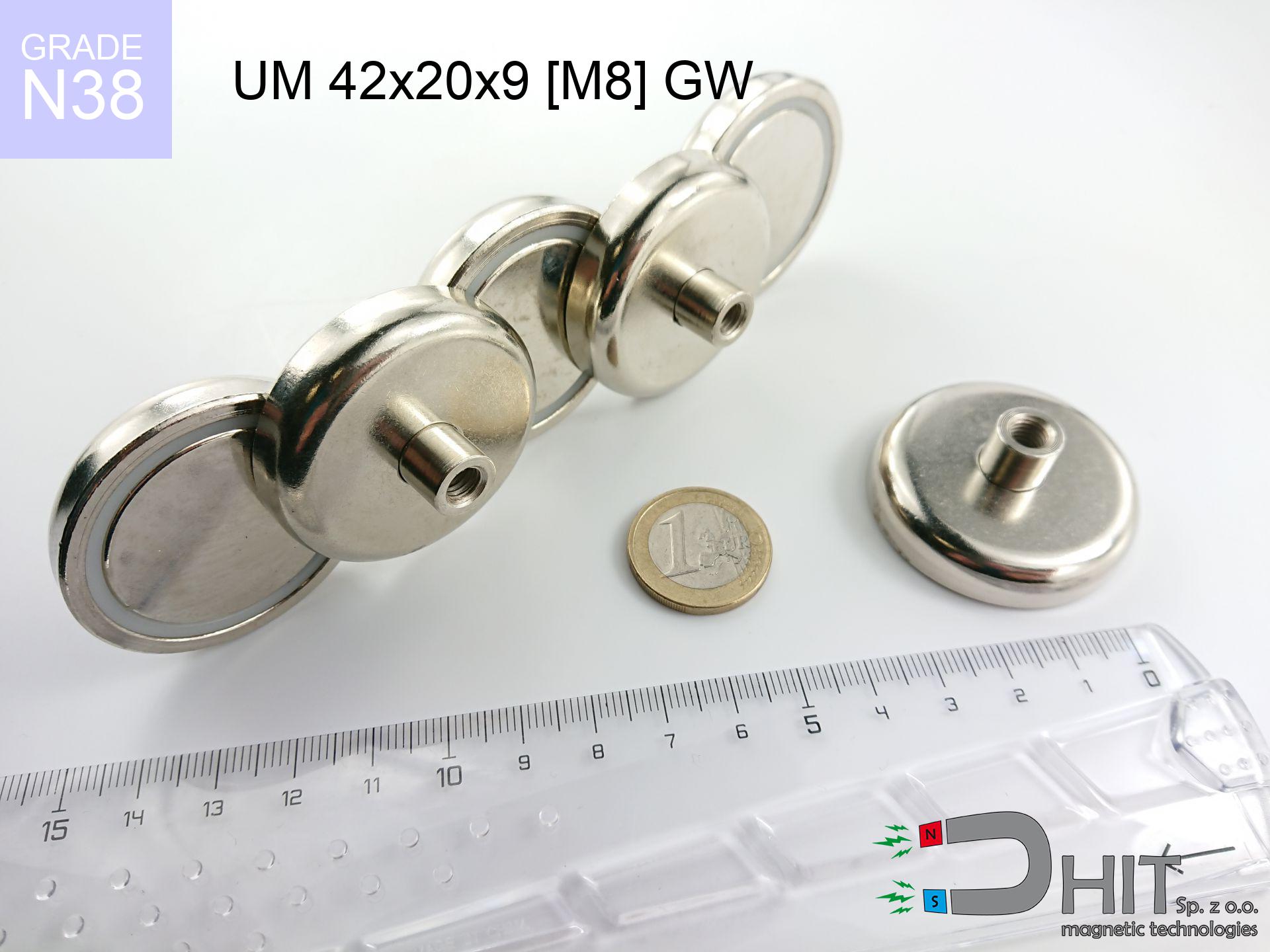

UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

uchwyt magnetyczny gwint wewnętrzny

Numer katalogowy 180320

GTIN/EAN: 5906301813767

5.00

Średnica Ø

42 mm [±1 mm]

Wysokość

20 mm [±1 mm]

Wysokość

9 mm [±1 mm]

Waga

78 g

Kierunek magnesowania

↑ osiowy

Udźwig

66.00 kg / 647.24 N

Powłoka

[NiCuNi] nikiel

poznaj specyfikację »

33.95 ZŁ z VAT / szt. + cena za transport

27.60 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
27.60 ZŁ
33.95 ZŁ
cena od 20 szt.
25.94 ZŁ
31.91 ZŁ
cena od 60 szt.
24.29 ZŁ
29.87 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Nie wiesz co wybrać?

Zadzwoń do nas +48 22 499 98 98 lub daj znać poprzez formularz zgłoszeniowy na stronie kontaktowej.
Siłę a także formę elementów magnetycznych wyliczysz u nas w modułowym kalkulatorze.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane produktu - UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Specyfikacja / charakterystyka - UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości
właściwości wartości
Nr kat. 180320
GTIN/EAN 5906301813767
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 42 mm [±1 mm]
Wysokość 20 mm [±1 mm]
Wysokość 9 mm [±1 mm]
Waga 78 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 66.00 kg / 647.24 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe
Specyfikacja materiałowa
żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%
Ekologia i recykling (GPSR)
recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 180320-2026
Kalkulator miar
Siła oderwania
Pole magnetyczne
Wystarczy podać liczbę, żeby konwerter sam obliczył resztę.

Inne propozycje

MPL 5x5x1.2 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 5x5x1.2 / N38 - magnes neodymowy płytkowy

0.1845 ZŁ brutto / szt.
MPL 30x10x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 30x10x5 / N38 - magnes neodymowy płytkowy

4.26 ZŁ brutto / szt.
CM PML-10 / N45 - chwytak magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

CM PML-10 / N45 - chwytak magnetyczny

2019.05 ZŁ brutto / szt.
MP 10x7/3.5x3 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 10x7/3.5x3 / N38 - magnes neodymowy pierścieniowy

0.824 ZŁ brutto / szt.
Obudowa stalowa ekranuje pole magnetyczne z boków i góry, kierując całą jego moc w dół (na stronę aktywną). Dzięki temu uchwyt jest trwalszy, odporniejszy i bezpieczniejszy w montażu. Tuleja z gwintem wewnętrznym umożliwia łatwe przykręcenie dowolnego elementu (śruby, haka, rączki).
Zbyt długa śruba może przejść przez tuleję i wypchnąć lub uszkodzić magnes wklejony w dno kubka. Zalecamy sprawdzenie głębokości gwintu przed montażem i ewentualne skrócenie śruby. Warto zabezpieczyć gwint klejem do gwintów, jeśli połączenie ma być trwałe i odporne na drgania.
Uchwyty te są powszechnie używane w przemyśle, reklamie i budownictwie do szybkiego montażu. Pozwalają na montaż bez wiercenia w podłożu stalowym, co jest kluczowe w wynajmowanych przestrzeniach. W warsztacie mogą służyć jako punkty mocowania narzędzi lub przyrządów pomiarowych.
Nominalny udźwig (dla tego modelu ok. 66.00 kg) jest mierzony w warunkach idealnych: prostopadłe odrywanie od grubej stali (min. 10mm). Przy cienkich blachach (np. karoseria, obudowa lodówki) siła będzie znacznie mniejsza, ponieważ stal nie jest w stanie przejąć całego pola magnetycznego. Zawsze zalecamy dobranie magnesu z zapasem siły, szczególnie jeśli powierzchnia nie jest idealna.
Standardowa powłoka skutecznie chroni przed wilgocią w warunkach wewnętrznych. Do zastosowań zewnętrznych zalecamy dodatkowe zabezpieczenie lakierem lub wybór wersji w gumie (hermetycznej). Sam magnes neodymowy wewnątrz również jest niklowany.

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Korzyści

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne istotne właściwości, takie jak::
  • Zachowują swoje właściwości przez lata – zakłada się, że po dekadzie tracą na sile o niezauważalny 1%.
  • Zewnętrzne pola magnetyczne nie powodują ich szybkiego rozmagnesowania – posiadają dużą zdolność koercji.
  • Pokrycie materiałami takimi jak nikiel czy złoto nadaje im elegancki i lśniący charakter.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
  • Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje parametry.
  • Opcja produkcji skomplikowanych kształtów sprawia, że są idealne do indywidualnych zastosowań.
  • Znajdują szerokie zastosowanie w nowoczesnej technice – od dysków twardych i silników, po precyzyjną diagnostykę.
  • Potęga w małej formie – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Delikatność mechaniczna to ich mankament. Łatwo ulegają uszkodzeniu przy upadku, dlatego warto stosować obudowy lub uchwyty.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w gumowej otulinie.
  • Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
  • Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
  • Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy wielkich nakładach może być istotnym kosztem.

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – od czego zależy?

Wartość udźwigu podana w specyfikacji odnosi się do wartości maksymalnej, którą uzyskano w idealnych warunkach testowych, czyli:
  • przy użyciu blachy ze stali niskowęglowej, zapewniającej pełne nasycenie magnetyczne
  • której grubość wynosi ok. 10 mm
  • o wypolerowanej powierzchni kontaktu
  • przy zerowej szczelinie (brak farby)
  • podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
  • w temp. ok. 20°C

Udźwig w praktyce – czynniki wpływu

Należy pamiętać, że udźwig roboczy będzie inne zależnie od następujących czynników, zaczynając od najistotniejszych:
  • Szczelina – występowanie ciała obcego (rdza, taśma, powietrze) przerywa obwód magnetyczny, co obniża moc gwałtownie (nawet o 50% przy 0,5 mm).
  • Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy próbie przesunięcia, magnes trzyma dużo słabiej (często ok. 20-30% siły nominalnej).
  • Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
  • Materiał blachy – stal miękka przyciąga najlepiej. Domieszki stopowe zmniejszają przenikalność magnetyczną i udźwig.
  • Wykończenie powierzchni – idealny styk uzyskamy tylko na gładkiej stali. Chropowata faktura zmniejszają realną powierzchnię styku, redukując siłę.
  • Ciepło – spieki NdFeB posiadają wrażliwość na temperaturę. W wyższych temperaturach tracą moc, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy prostopadłym działaniu siły, jednak przy działaniu siły na zsuwanie nośność jest mniejsza nawet pięć razy. Dodatkowo, nawet minimalna przerwa między magnesem, a blachą redukuje nośność.

Zasady BHP dla użytkowników magnesów
Wpływ na zdrowie

Ostrzeżenie medyczne: Magnesy neodymowe mogą wyłączyć stymulatory i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione implanty elektroniczne.

Uszkodzenia czujników

Intensywne promieniowanie magnetyczne wpływa negatywnie na działanie czujników w smartfonach i urządzeniach lokalizacyjnych. Trzymaj z dala magnesów do smartfona, aby nie uszkodzić czujników.

Ryzyko złamań

Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ryzyko pęknięcia

Magnesy neodymowe to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Zderzenie dwóch magnesów spowoduje ich pęknięcie na drobne kawałki.

Niszczenie danych

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz urządzenia precyzyjne (implanty, aparaty słuchowe, czasomierze).

Ryzyko uczulenia

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie zakończyć pracę z magnesami i użyć środków ochronnych.

Nie przegrzewaj magnesów

Nie przegrzewaj. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Świadome użytkowanie

Zachowaj rozwagę. Magnesy neodymowe przyciągają z dużej odległości i łączą się z impetem, często gwałtowniej niż jesteś w stanie przewidzieć.

Tylko dla dorosłych

Zawsze zabezpiecz magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest wysokie, a skutki połączenia się magnesów wewnątrz organizmu są dramatyczne.

Zachowaj ostrożność! Szukasz szczegółów? Przeczytaj nasz artykuł: Czy magnesy są groźne?
