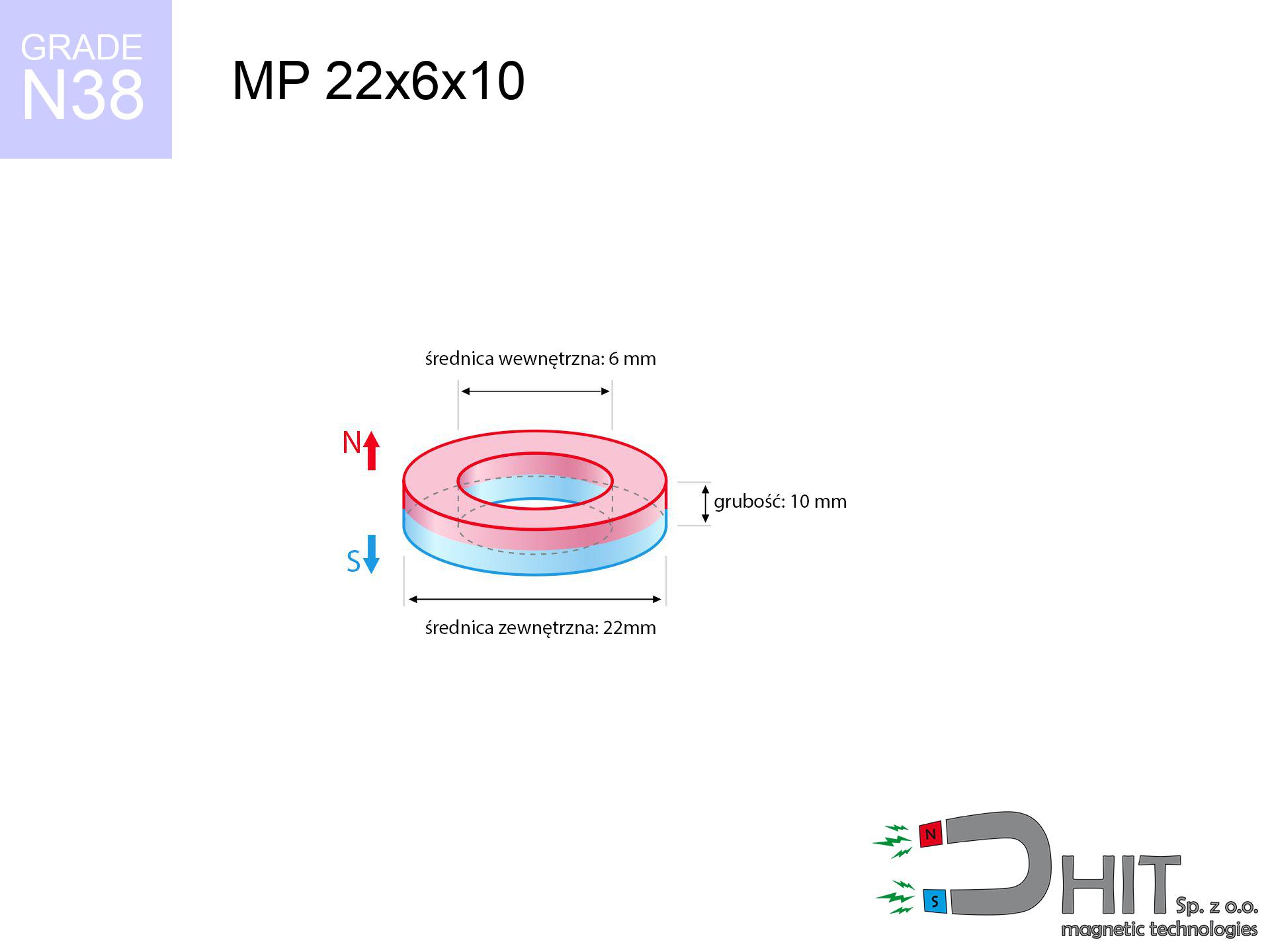

MP 22x6x10 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030394

GTIN/EAN: 5906301812319

5.00

Średnica

22 mm [±0,1 mm]

Średnica wewnętrzna Ø

6 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

26.39 g

Kierunek magnesowania

↑ osiowy

Udźwig

13.65 kg / 133.89 N

Indukcja magnetyczna

416.85 mT / 4168 Gs

Powłoka

[NiCuNi] nikiel

sprawdź właściwości »

13.95 ZŁ z VAT / szt. + cena za transport

11.34 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

11.34 ZŁ

13.95 ZŁ

cena od 60 szt.

10.66 ZŁ

13.11 ZŁ

cena od 230 szt.

9.98 ZŁ

12.27 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie wiesz co wybrać?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 alternatywnie zostaw wiadomość korzystając z formularz zapytania na naszej stronie.
Parametry oraz wygląd magnesów neodymowych testujesz w naszym kalkulatorze siły.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Specyfikacja - MP 22x6x10 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 22x6x10 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030394
GTIN/EAN	5906301812319
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	22 mm [±0,1 mm]
Średnica wewnętrzna Ø	6 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	26.39 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	13.65 kg / 133.89 N
Indukcja magnetyczna ~ ?	416.85 mT / 4168 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 22x6x10 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu neodymowego - dane

Poniższe informacje stanowią rezultat symulacji matematycznej. Wyniki oparte są na modelach dla klasy Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie różnić się od wartości teoretycznych. Prosimy traktować te dane jako pomoc pomocniczą podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka
MP 22x6x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5864 Gs 586.4 mT	13.65 kg / 30.09 lbs 13650.0 g / 133.9 N	miażdżący
1 mm	5326 Gs 532.6 mT	11.26 kg / 24.83 lbs 11261.1 g / 110.5 N	miażdżący
2 mm	4795 Gs 479.5 mT	9.13 kg / 20.12 lbs 9127.3 g / 89.5 N	mocny
3 mm	4288 Gs 428.8 mT	7.30 kg / 16.09 lbs 7299.8 g / 71.6 N	mocny
5 mm	3381 Gs 338.1 mT	4.54 kg / 10.01 lbs 4539.0 g / 44.5 N	mocny
10 mm	1830 Gs 183.0 mT	1.33 kg / 2.93 lbs 1329.4 g / 13.0 N	bezpieczny
15 mm	1039 Gs 103.9 mT	0.43 kg / 0.95 lbs 428.7 g / 4.2 N	bezpieczny
20 mm	635 Gs 63.5 mT	0.16 kg / 0.35 lbs 159.9 g / 1.6 N	bezpieczny
30 mm	285 Gs 28.5 mT	0.03 kg / 0.07 lbs 32.1 g / 0.3 N	bezpieczny
50 mm	90 Gs 9.0 mT	0.00 kg / 0.01 lbs 3.2 g / 0.0 N	bezpieczny

Moc przyciągania spada drastycznie z każdym milimetrem szczeliny. Pamiętaj, że nawet mikroskopijny dystans (np. zanieczyszczenia, lakier, kurz) znacząco redukuje udźwig. Magnesy działają najsilniej przy bezpośrednim kontakcie; dystans zabija siłę. Zwróć uwagę, jak gwałtownie maleje udźwig, gdy magnes nie dotyka bezpośrednio do metalowego podłoża. Planując uchwyt, eliminuj dodatkowych podkładek.

Tabela 2: Siła równoległa zsuwania (pion)
MP 22x6x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	2.73 kg / 6.02 lbs 2730.0 g / 26.8 N
1 mm	Stal (~0.2)	2.25 kg / 4.96 lbs 2252.0 g / 22.1 N
2 mm	Stal (~0.2)	1.83 kg / 4.03 lbs 1826.0 g / 17.9 N
3 mm	Stal (~0.2)	1.46 kg / 3.22 lbs 1460.0 g / 14.3 N
5 mm	Stal (~0.2)	0.91 kg / 2.00 lbs 908.0 g / 8.9 N
10 mm	Stal (~0.2)	0.27 kg / 0.59 lbs 266.0 g / 2.6 N
15 mm	Stal (~0.2)	0.09 kg / 0.19 lbs 86.0 g / 0.8 N
20 mm	Stal (~0.2)	0.03 kg / 0.07 lbs 32.0 g / 0.3 N
30 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta definiuje szacunkową zdolność udźwigu, jaka jest niezbędna do wywołania zsunięcia się magnesu ku dołowi po wertykalnej płaszczyźnie metalowej (przy uwzględnieniu typowego tarcia statycznego). Wartość ta zmienia się w oparciu o oddalenia od metalu.

Tabela 3: Siła na ścianie (ścinanie) - udźwig wertykalny
MP 22x6x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	4.10 kg / 9.03 lbs 4095.0 g / 40.2 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	2.73 kg / 6.02 lbs 2730.0 g / 26.8 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.37 kg / 3.01 lbs 1365.0 g / 13.4 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	6.83 kg / 15.05 lbs 6825.0 g / 67.0 N

Montując uchwyt na wertykalnej ścianie (np. karoserii), utrzyma on tylko około 20%-30% swojego maksymalnego udźwigu. Siła ciążenia i słaby stopień przyczepności sprawiają, że uchwyty szybciej zsuwają się v dół, niż odpadają. Projektujesz mocowanie pionowe? Zauważ, że siła ścinająca jest wyraźnie niższa od prostopadłej siły odrywania. Na malowanym metalu element zjedzie w dół pod wyraźnie lżejszym ciężarem. Zastosowanie podkładki antypoślizgowej może znacznie podnieść stabilność.

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 22x6x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.68 kg / 1.50 lbs 682.5 g / 6.7 N
1 mm	13%	1.71 kg / 3.76 lbs 1706.3 g / 16.7 N
2 mm	25%	3.41 kg / 7.52 lbs 3412.5 g / 33.5 N
3 mm	38%	5.12 kg / 11.28 lbs 5118.8 g / 50.2 N
5 mm	63%	8.53 kg / 18.81 lbs 8531.3 g / 83.7 N
10 mm	100%	13.65 kg / 30.09 lbs 13650.0 g / 133.9 N
11 mm	100%	13.65 kg / 30.09 lbs 13650.0 g / 133.9 N
12 mm	100%	13.65 kg / 30.09 lbs 13650.0 g / 133.9 N

Zbyt cienka stal nie jest w stanie przejąć pełnego strumienia magnetycznego, co trwoni moc magnesu. Jeżeli zainstalujesz neodym do słabej blaszki, strumień przejdzie na wylot i siła przyciągania będzie słabsza. Aby wykorzystać pełną sprawność mocy tego neodymu, wymagasz wystarczająco solidnego podkładu stali. Zjawisko saturacji sprawia, że na delikatnych ściankach (np. karoserii) produkt trzyma słabiej. Zalecamy dobór wymiaru blachy według poniższych danych.

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MP 22x6x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	13.65 kg / 30.09 lbs 13650.0 g / 133.9 N	OK
40 °C	-2.2%	13.35 kg / 29.43 lbs 13349.7 g / 131.0 N	OK
60 °C	-4.4%	13.05 kg / 28.77 lbs 13049.4 g / 128.0 N	OK
80 °C	-6.6%	12.75 kg / 28.11 lbs 12749.1 g / 125.1 N
100 °C	-28.8%	9.72 kg / 21.43 lbs 9718.8 g / 95.3 N

Standardowe magnesy neodymowe tracą siłę powyżej limitu temperatury. Unikaj wysokich temperatur – gorąco może trwale zniszczyć ten magnes. Wraz ze wzrostem temperatury moc neodymu tymczasowo obniża się. Nie używaj tego magnesu w gorącym otoczeniu wyższych niż jego limit temperatury pracy. Zbyt wysoka temperatura doprowadzi do trwałej degradacji magnetyzmu.

*Ważna informacja: Stabilność cieplna zależy nie tylko od materiału, ale także od kształtu magnesu. Elementy o niskim profilu (tzw. pancake magnets) mogą ulec trwałemu rozmagnesowaniu przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - kolizja pól
MP 22x6x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	54.34 kg / 119.79 lbs 6 106 Gs	8.15 kg / 17.97 lbs 8151 g / 80.0 N	N/A
1 mm	49.50 kg / 109.14 lbs 11 193 Gs	7.43 kg / 16.37 lbs 7426 g / 72.8 N	44.55 kg / 98.22 lbs ~0 Gs
2 mm	44.83 kg / 98.83 lbs 10 652 Gs	6.72 kg / 14.82 lbs 6724 g / 66.0 N	40.34 kg / 88.94 lbs ~0 Gs
3 mm	40.43 kg / 89.14 lbs 10 116 Gs	6.06 kg / 13.37 lbs 6065 g / 59.5 N	36.39 kg / 80.22 lbs ~0 Gs
5 mm	32.54 kg / 71.74 lbs 9 075 Gs	4.88 kg / 10.76 lbs 4881 g / 47.9 N	29.29 kg / 64.57 lbs ~0 Gs
10 mm	18.07 kg / 39.83 lbs 6 762 Gs	2.71 kg / 5.98 lbs 2710 g / 26.6 N	16.26 kg / 35.85 lbs ~0 Gs
20 mm	5.29 kg / 11.67 lbs 3 660 Gs	0.79 kg / 1.75 lbs 794 g / 7.8 N	4.76 kg / 10.50 lbs ~0 Gs
50 mm	0.27 kg / 0.60 lbs 828 Gs	0.04 kg / 0.09 lbs 41 g / 0.4 N	0.24 kg / 0.54 lbs ~0 Gs
60 mm	0.13 kg / 0.28 lbs 569 Gs	0.02 kg / 0.04 lbs 19 g / 0.2 N	0.12 kg / 0.25 lbs ~0 Gs
70 mm	0.07 kg / 0.15 lbs 408 Gs	0.01 kg / 0.02 lbs 10 g / 0.1 N	0.06 kg / 0.13 lbs ~0 Gs
80 mm	0.04 kg / 0.08 lbs 303 Gs	0.01 kg / 0.01 lbs 5 g / 0.1 N	0.03 kg / 0.07 lbs ~0 Gs
90 mm	0.02 kg / 0.05 lbs 231 Gs	0.00 kg / 0.01 lbs 3 g / 0.0 N	0.02 kg / 0.04 lbs ~0 Gs
100 mm	0.01 kg / 0.03 lbs 180 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.03 lbs ~0 Gs

Dwa silne neodymy oddziałują na siebie z dużo dalszego dystansu niż neodym i metal. Połączenie magnes-magnes tworzy mocniejsze oddziaływanie i szerszy promień pracy. Chcesz zbudować solidne zapięcie? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Pamiętaj, że przy łączeniu pary magnesów energia zderzenia jest ekstremalna. Lewitacja jest nieznacznie słabsza niż siła złączenia, ale wciąż imponująca.
*Natężenie indukcji magnetycznej dla układu N-N spada do ~0 Gs w geometrycznym środku dystansu pomiędzy magnesami (anihilacja wektorów pola).
Uwaga: Szacunki ukazują siły rozdzielania zestawu dwóch jednakowych bloków magnetycznych (tarcie ~0.15 dla warstwy Ni-Ni).

Tabela 7: Zagrożenia (implanty) - ostrzeżenia
MP 22x6x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	15.5 cm
Implant słuchowy	10 Gs (1.0 mT)	12.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	9.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	7.0 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	6.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.5 cm

Silne pole magnetyczne stanowi duże ryzyko dla urządzeń elektronicznych i rozruszników serca. Produkty NdFeB wytwarzają strumień, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Wiedz, że: niewidzialne pole magnetyczne przechodzi przez tkanki i plastik. Zwiększoną czujność muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Zagrożone są również: zegarki mechaniczne, kluczyki samochodowe, głośniki i wyświetlacze. Nie kładź magnesu przy kartach, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MP 22x6x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	24.29 km/h (6.75 m/s)	0.60 J
30 mm	39.79 km/h (11.05 m/s)	1.61 J
50 mm	51.30 km/h (14.25 m/s)	2.68 J
100 mm	72.53 km/h (20.15 m/s)	5.36 J

Elementy magnetyczne są bardzo kruche – gwałtowne uderzenie o metal grozi ich pęknięciem. Kontroluj moment przyciągania – magnes puszczony luźno zamienia się w pocisk. Siła uderzeniowa może zniszczyć magnes lub groźne zmiażdżenia skóry. Trzymaj mocno magnes przy instalacji, aby nie trzasnął z dużą siłą w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję magnesu. Używaj gogli BHP podczas zabawy z dużymi magnesami.

Tabela 9: Odporność na korozję
MP 22x6x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane elektryczne (Flux)
MP 22x6x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	16 465 Mx	164.7 µWb
Współczynnik P_c	1.13	Wysoki (Stabilny)

Wartość strumienia (Flux) przepływającego przez powierzchnię bieguna. Parametr niezbędny dla konstruktorów prądnic i silników. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 22x6x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	13.65 kg	Standard
Woda (dno rzeki)	15.63 kg (+1.98 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Ześlizg (ściana)

*Ważne: Na pionowej ścianie magnes utrzyma jedynie ok. 20-30% siły oderwania.

2. Grubość podłoża

*Zbyt cienki metal (np. obudowa PC 0.5mm) wyraźnie redukuje udźwig magnesu.

3. Wytrzymałość temperaturowa

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.13

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030394-2026

Kalkulator miar

Siła (udźwig)

Kilogramy (kg)

Newtony (N)

lbs

Moc pola

Tesla (T)

Wystarczy wpisać jedną wartość, aby system sam wyliczył pozostałe jednostki.

Sprawdź inne produkty

Produkt dostępny Wysyłamy jutro

MW 10x2 / N38 - magnes neodymowy walcowy

0.467 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MPL 6x6x6 / N38 - magnes neodymowy płytkowy

0.898 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

SM 32x450 [2xM8] / N52 - separator magnetyczny

1414.50 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MPL 40x18x10 SH / N38 - magnes neodymowy płytkowy

36.29 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

Materiał ten zachowuje się bardziej jak porcelana niż stal, więc nie wybacza błędów przy montażu. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ nadmierna siła spowoduje pęknięcie pierścienia. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Jeśli musisz użyć go na zewnątrz, pomaluj go farbą antykorozyjną po zamontowaniu.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 6 mm. Dla magnesów z prostym otworem, łeb stożkowy może działać jak klin i rozsadzić magnes. Estetyczny montaż wymaga dobrania odpowiedniej wielkości łba.

Prezentowany produkt to magnes pierścieniowy o wymiarach Ø22 mm (średnica zewnętrzna) i wysokości 10 mm. Siła przyciągania tego modelu to imponujące 13.65 kg, co w przeliczeniu na niutony daje wartość 133.89 N. Średnica otworu montażowego to precyzyjnie 6 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.

Plusy

Należy pamiętać, iż obok ekstremalnej siły, produkty te wyróżniają się następującymi zaletami:

Długowieczność to ich atut – po upływie dekady spadek mocy wynosi zaledwie ~1% (teoretycznie).
Trudno je rozmagnesować, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Dzięki warstwie ochronnej (nikiel, Au, Ag) zyskują nowoczesny, błyszczący wygląd.
Wytwarzają niezwykle silne pole magnetyczne przy biegunach, co jest ich znakiem rozpoznawczym.
Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Wszechstronność kształtowania – można je produkować w dowolnych formach, dopasowanych do wymagań klienta.
Znajdują powszechne zastosowanie w przemyśle high-tech – od napędów HDD i silników, po precyzyjną diagnostykę.
Potęga w małej formie – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Wady

Warto znać też słabe strony magnesów neodymowych:

Ze względu na kruchość, trzeba się z nimi obchodzić delikatnie. Silne uderzenie może je zniszczyć, stąd rekomendacja stosowania osłon.
Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
Są podatne na rdzewienie w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów hermetycznych (np. w gumie).
Z uwagi na specyfikę materiału, nie zaleca się obróbki mechanicznej magnesu. Bezpieczniej użyć magnesu wklejonego w gniazdo z gwintem.
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy wielkich nakładach może być istotnym kosztem.

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co ma na to wpływ?

Moc magnesu została wyznaczona dla optymalnej konfiguracji, obejmującej:

na bloku wykonanej ze stali miękkiej, optymalnie przewodzącej pole magnetyczne
której grubość to min. 10 mm
o wypolerowanej powierzchni kontaktu
w warunkach braku dystansu (powierzchnia do powierzchni)
przy pionowym kierunku działania siły (kąt 90 stopni)
w standardowej temperaturze otoczenia

Praktyczne aspekty udźwigu – czynniki

Podczas codziennego użytkowania, rzeczywisty udźwig jest determinowana przez wielu zmiennych, uszeregowanych od kluczowych:

Szczelina między powierzchniami – każdy milimetr odległości (spowodowany np. lakierem lub nierównością) drastycznie redukuje siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Sposób obciążenia – deklarowany udźwig dotyczy odrywania w pionie. Przy sile działającej równolegle, magnes wykazuje dużo słabiej (zazwyczaj ok. 20-30% siły maksymalnej).
Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przenika na wylot, zamiast generować siłę.
Rodzaj stali – stal niskowęglowa daje najlepsze rezultaty. Domieszki stopowe zmniejszają przenikalność magnetyczną i siłę trzymania.
Gładkość podłoża – im równiejsza powierzchnia, tym lepsze przyleganie i wyższy udźwig. Nierówności tworzą dystans powietrzny.
Wpływ temperatury – wysoka temperatura osłabia siłę przyciągania. Zbyt wysoka temperatura może trwale rozmagnesować magnes.

Udźwig określano stosując gładkiej blachy o właściwej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet pięciokrotnie. Dodatkowo, nawet niewielka szczelina pomiędzy magnesem, a blachą zmniejsza udźwig.

Bezpieczna praca przy magnesach z neodymem

Produkt nie dla dzieci

Neodymowe magnesy to nie zabawki. Przypadkowe zjedzenie dwóch lub więcej magnesów może doprowadzić do ich złączeniem się w jelitach, co stwarza stan krytyczny i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Ochrona urządzeń

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą uszkodzić nośniki danych oraz urządzenia precyzyjne (implanty, aparaty słuchowe, czasomierze).

Ryzyko pożaru

Pył powstający podczas szlifowania magnesów jest samozapalny. Unikaj wiercenia w magnesach bez odpowiedniego chłodzenia i wiedzy.

Alergia na nikiel

Uwaga na nikiel: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia reakcji alergicznej, należy natychmiast przerwać pracę z magnesami i użyć środków ochronnych.

Zakłócenia GPS i telefonów

Ważna informacja: magnesy neodymowe wytwarzają pole, które dezorientują systemy nawigacji. Zachowaj odpowiednią odległość od komórki, tabletu i urządzeń GPS.

Siła zgniatająca

Silne magnesy mogą połamać palce błyskawicznie. Pod żadnym pozorem umieszczaj dłoni między dwa silne magnesy.

Nie lekceważ mocy

Przed użyciem, przeczytaj instrukcję. Niekontrolowane przyciągnięcie może zniszczyć magnes lub uszkodzić palce. Bądź przewidujący.

Rozruszniki serca

Ostrzeżenie dla sercowców: Silne pole magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu pracę z magnesów.

Limity termiczne

Uważaj na temperaturę. Podgrzanie magnesu na wysoką temperaturę zniszczy jego strukturę magnetyczną i udźwig.

Kruchość materiału

Spieki NdFeB to materiał ceramiczny, co oznacza, że są bardzo kruche. Zderzenie dwóch magnesów spowoduje ich rozpryśnięcie na drobne kawałki.

Ważne! Potrzebujesz więcej danych? Przeczytaj nasz artykuł: Czy magnesy są groźne?

MP 22x6x10 / N38 - magnes neodymowy pierścieniowy

Specyfikacja - MP 22x6x10 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu neodymowego - dane

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka MP 22x6x10 / N38

Tabela 2: Siła równoległa zsuwania (pion) MP 22x6x10 / N38

Tabela 3: Siła na ścianie (ścinanie) - udźwig wertykalny MP 22x6x10 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy MP 22x6x10 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy MP 22x6x10 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - kolizja pól MP 22x6x10 / N38

Tabela 7: Zagrożenia (implanty) - ostrzeżenia MP 22x6x10 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MP 22x6x10 / N38

Tabela 9: Odporność na korozję MP 22x6x10 / N38

Tabela 10: Dane elektryczne (Flux) MP 22x6x10 / N38

Tabela 11: Zastosowanie podwodne MP 22x6x10 / N38

1. Ześlizg (ściana)

2. Grubość podłoża

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Ekologia i recykling (GPSR)

Siła (udźwig)

Moc pola

Sprawdź inne produkty

MW 10x2 / N38 - magnes neodymowy walcowy

MPL 6x6x6 / N38 - magnes neodymowy płytkowy

SM 32x450 [2xM8] / N52 - separator magnetyczny

MPL 40x18x10 SH / N38 - magnes neodymowy płytkowy

Zalety oraz wady magnesów z neodymu Nd2Fe14B.

Plusy

Wady

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co ma na to wpływ?

Praktyczne aspekty udźwigu – czynniki

Bezpieczna praca przy magnesach z neodymem

Produkt nie dla dzieci

Ochrona urządzeń

Ryzyko pożaru

Alergia na nikiel

Zakłócenia GPS i telefonów

Siła zgniatająca

Nie lekceważ mocy

Rozruszniki serca

Limity termiczne

Kruchość materiału

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka
MP 22x6x10 / N38

Tabela 2: Siła równoległa zsuwania (pion)
MP 22x6x10 / N38

Tabela 3: Siła na ścianie (ścinanie) - udźwig wertykalny
MP 22x6x10 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 22x6x10 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MP 22x6x10 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - kolizja pól
MP 22x6x10 / N38

Tabela 7: Zagrożenia (implanty) - ostrzeżenia
MP 22x6x10 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MP 22x6x10 / N38

Tabela 9: Odporność na korozję
MP 22x6x10 / N38

Tabela 10: Dane elektryczne (Flux)
MP 22x6x10 / N38

Tabela 11: Zastosowanie podwodne
MP 22x6x10 / N38

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.
