Produkt dostępny Wysyłamy jutro

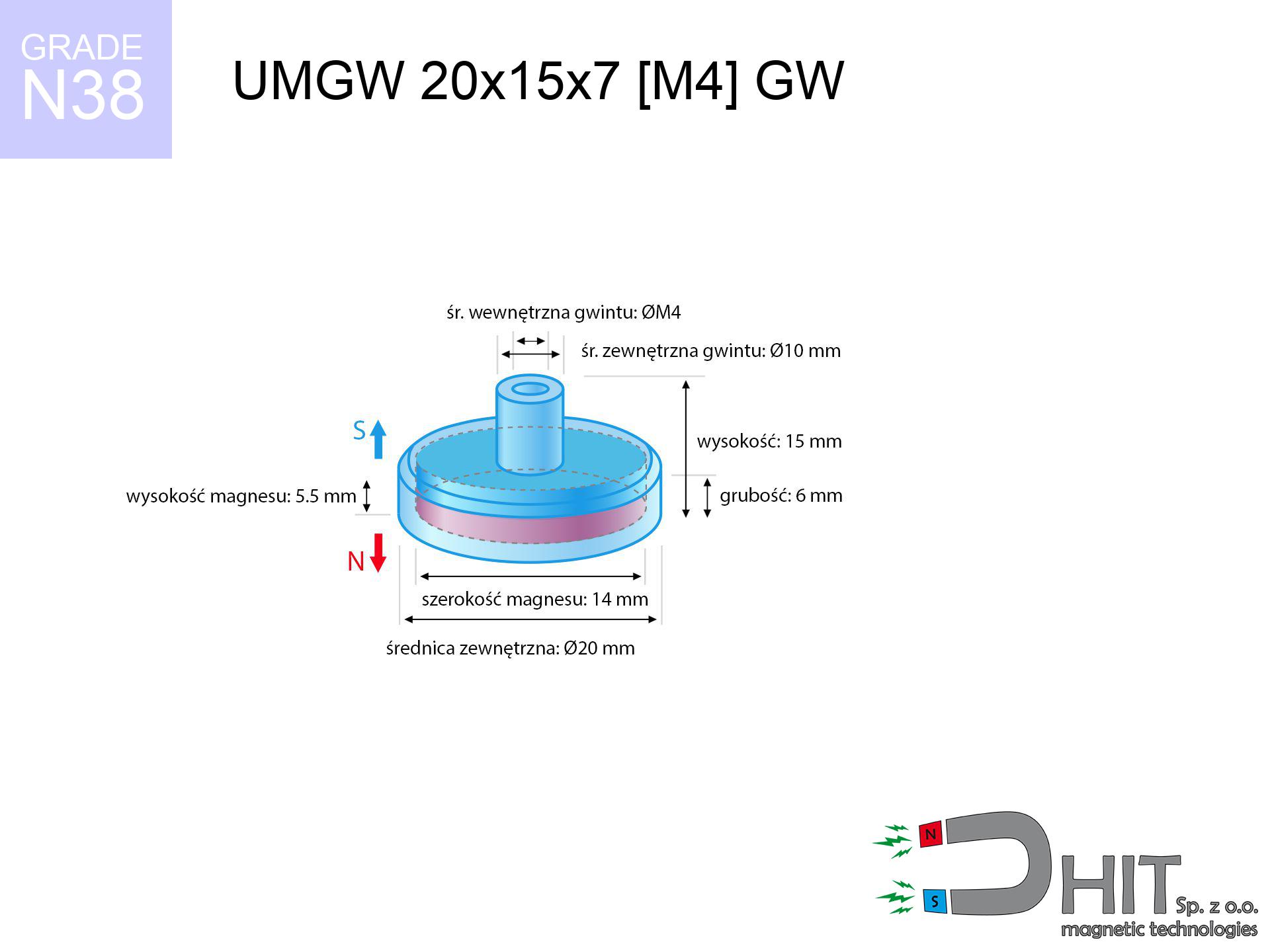

UMGW 20x15x7 [M4] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

uchwyt magnetyczny gwint wewnętrzny

Numer katalogowy 180316

GTIN/EAN: 5906301813729

5.00

Średnica Ø

20 mm [±1 mm]

Wysokość

15 mm [±1 mm]

Wysokość

7 mm [±1 mm]

Waga

15.5 g

Kierunek magnesowania

↑ osiowy

Udźwig

9.00 kg / 88.26 N

Powłoka

[NiCuNi] nikiel

zobacz właściwości »

6.49 ZŁ z VAT / szt. + cena za transport

5.28 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
5.28 ZŁ
6.49 ZŁ
cena od 100 szt.
4.96 ZŁ
6.10 ZŁ
cena od 300 szt.
4.65 ZŁ
5.72 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Chcesz pogadać o magnesach?

Dzwoń do nas +48 22 499 98 98 albo skontaktuj się poprzez formularz na naszej stronie.
Parametry a także wygląd elementów magnetycznych obliczysz w naszym naszym kalkulatorze magnetycznym.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Parametry techniczne produktu - UMGW 20x15x7 [M4] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Specyfikacja / charakterystyka - UMGW 20x15x7 [M4] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości
właściwości wartości
Nr kat. 180316
GTIN/EAN 5906301813729
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 20 mm [±1 mm]
Wysokość 15 mm [±1 mm]
Wysokość 7 mm [±1 mm]
Waga 15.5 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 9.00 kg / 88.26 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGW 20x15x7 [M4] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia
Specyfikacja materiałowa
żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%
Ekologia i recykling (GPSR)
recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 180316-2026
Szybki konwerter jednostek
Udźwig magnesu
Pole magnetyczne
Podaj liczbę w dowolne pole, a pozostałe pola zostaną obliczone w locie.

Zobacz też inne oferty

MPL 20x8x4 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 20x8x4 / N38 - magnes neodymowy płytkowy

3.67 ZŁ brutto / szt.
MPL 30x20x10 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 30x20x10 / N38 - magnes neodymowy płytkowy

16.11 ZŁ brutto / szt.
SM 25x325 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Wysyłamy jutro

SM 25x325 [2xM8] / N42 - separator magnetyczny

1094.70 ZŁ brutto / szt.
MPL 40x20x10 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 40x20x10 / N38 - magnes neodymowy płytkowy

31.00 ZŁ brutto / szt.
Obudowa stalowa ekranuje pole magnetyczne z boków i góry, kierując całą jego moc w dół (na stronę aktywną). Dzięki temu uchwyt jest trwalszy, odporniejszy i bezpieczniejszy w montażu. Tuleja z gwintem wewnętrznym umożliwia łatwe przykręcenie dowolnego elementu (śruby, haka, rączki).
Zbyt długa śruba może przejść przez tuleję i wypchnąć lub uszkodzić magnes wklejony w dno kubka. Jeśli śruba dojdzie do dna tulei i będzie dalej dokręcana siłowo, zniszczy magnes. Warto zabezpieczyć gwint klejem do gwintów, jeśli połączenie ma być trwałe i odporne na drgania.
Stosuje się je do mocowania czujników, lamp, tabliczek znamionowych, osłon maszyn i instalacji. Umożliwiają tworzenie demontowalnych połączeń, które można łatwo przenieść. W warsztacie mogą służyć jako punkty mocowania narzędzi lub przyrządów pomiarowych.
Podana siła to wartość maksymalna laboratoryjna uzyskana na czystej, gładkiej blasze. Szczelina powietrzna (rdza, farba, brud) również drastycznie obniża moc trzymania. Przy odrywaniu bocznym (zsuwaniu) siła wynosi tylko ok. 1/3 udźwigu nominalnego.
Stalowe kubki są zazwyczaj pokryte warstwą niklu (błyszcząca) lub cynku (matowa/jasna), co zapewnia podstawową ochronę. Do zastosowań zewnętrznych zalecamy dodatkowe zabezpieczenie lakierem lub wybór wersji w gumie (hermetycznej). Sam magnes neodymowy wewnątrz również jest niklowany.

Zalety i wady neodymowych magnesów Nd2Fe14B.

Plusy

Oprócz ponadprzeciętną wydajnością magnetyczną, magnesy neodymowe posiadają szereg innych zalet::
  • Są niezwykle trwałe – przez okres ok. 10 lat gubią nie więcej niż ~1% swojej pierwotnej siły (pomiary wskazują na taką wartość).
  • Charakteryzują się niezwykłą odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
  • Pokrycie materiałami takimi jak nikiel, srebro lub złoto nadaje im profesjonalny i gładki charakter.
  • Oferują maksymalną indukcję magnetyczną w punkcie styku, co gwarantuje ogromną siłę.
  • Odpowiedni skład sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Wszechstronność kształtowania – można je wykonać w dowolnych formach, idealnych do konkretnego projektu.
  • Są niezbędne w technologiach przyszłości, zasilając silniki, urządzenia medyczne czy elektronikę użytkową.
  • Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Minusy

Mimo zalet, posiadają też wady:
  • Delikatność mechaniczna to ich słaba strona. Łatwo ulegają uszkodzeniu przy zderzeniu, dlatego warto stosować obudowy lub uchwyty.
  • Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
  • Magnesy ciężko się obrabia – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
  • Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Charakterystyka udźwigu

Maksymalna moc trzymania magnesu – co ma na to wpływ?

Widoczny w opisie parametr udźwigu dotyczy maksymalnych osiągów, którą zmierzono w idealnych warunkach testowych, a mianowicie:
  • na bloku wykonanej ze stali konstrukcyjnej, doskonale skupiającej pole magnetyczne
  • posiadającej grubość co najmniej 10 mm aby uniknąć nasycenia
  • z płaszczyzną oczyszczoną i gładką
  • bez najmniejszej szczeliny pomiędzy magnesem a stalą
  • dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w standardowej temperaturze otoczenia

Udźwig magnesu w użyciu – kluczowe czynniki

Warto wiedzieć, iż udźwig roboczy może być niższe zależnie od następujących czynników, zaczynając od najistotniejszych:
  • Odstęp (pomiędzy magnesem a metalem), ponieważ nawet mikroskopijna odległość (np. 0,5 mm) może spowodować redukcję udźwigu nawet o 50% (dotyczy to także farby, korozji czy brudu).
  • Wektor obciążenia – największą siłę mamy tylko przy ciągnięciu pod kątem 90°. Siła ścinająca magnesu po powierzchni jest z reguły kilkukrotnie niższa (ok. 1/5 udźwigu).
  • Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
  • Rodzaj materiału – najlepszym wyborem jest czysta stal żelazna. Żeliwo mogą generować mniejszy udźwig.
  • Stan powierzchni – szlifowane elementy zapewniają maksymalny styk, co zwiększa siłę. Powierzchnie chropowate osłabiają chwyt.
  • Otoczenie termiczne – wzrost temperatury powoduje tymczasowy spadek indukcji. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy prostopadłym działaniu siły, jednak przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięć razy. Co więcej, nawet drobny odstęp między magnesem, a blachą redukuje nośność.

Bezpieczna praca przy magnesach z neodymem
Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Niklowa powłoka a alergia

Część populacji wykazuje uczulenie na nikiel, którym powlekane są standardowo magnesy neodymowe. Dłuższy kontakt może wywołać silną reakcję alergiczną. Rekomendujemy używanie rękawic bezlateksowych.

Interferencja magnetyczna

Urządzenia nawigacyjne są wyjątkowo podatne na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może zniszczyć czujniki w Twoim telefonie.

Nośniki danych

Nie zbliżaj magnesów do dokumentów, komputera czy ekranu. Magnes może zniszczyć te urządzenia oraz skasować dane z kart.

Urazy ciała

Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Świadome użytkowanie

Zachowaj rozwagę. Magnesy neodymowe przyciągają z daleka i łączą się z ogromną siłą, często gwałtowniej niż zdążysz zareagować.

Łamliwość magnesów

Choć wyglądają jak stal, neodym jest delikatny i nie znosi udarów. Nie uderzaj, gdyż magnes może się rozpaść na drobiny.

Limity termiczne

Standardowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Zagrożenie dla najmłodszych

Neodymowe magnesy nie są przeznaczone dla dzieci. Inhalacja dwóch lub więcej magnesów może skutkować ich zaciśnięciem jelit, co stwarza śmiertelne niebezpieczeństwo i wymaga pilnej interwencji chirurgicznej.

Ostrzeżenie dla sercowców

Pacjenci z kardiowerterem muszą zachować bezwzględny dystans od magnesów. Silny magnes może rozregulować pracę implantu.
