Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

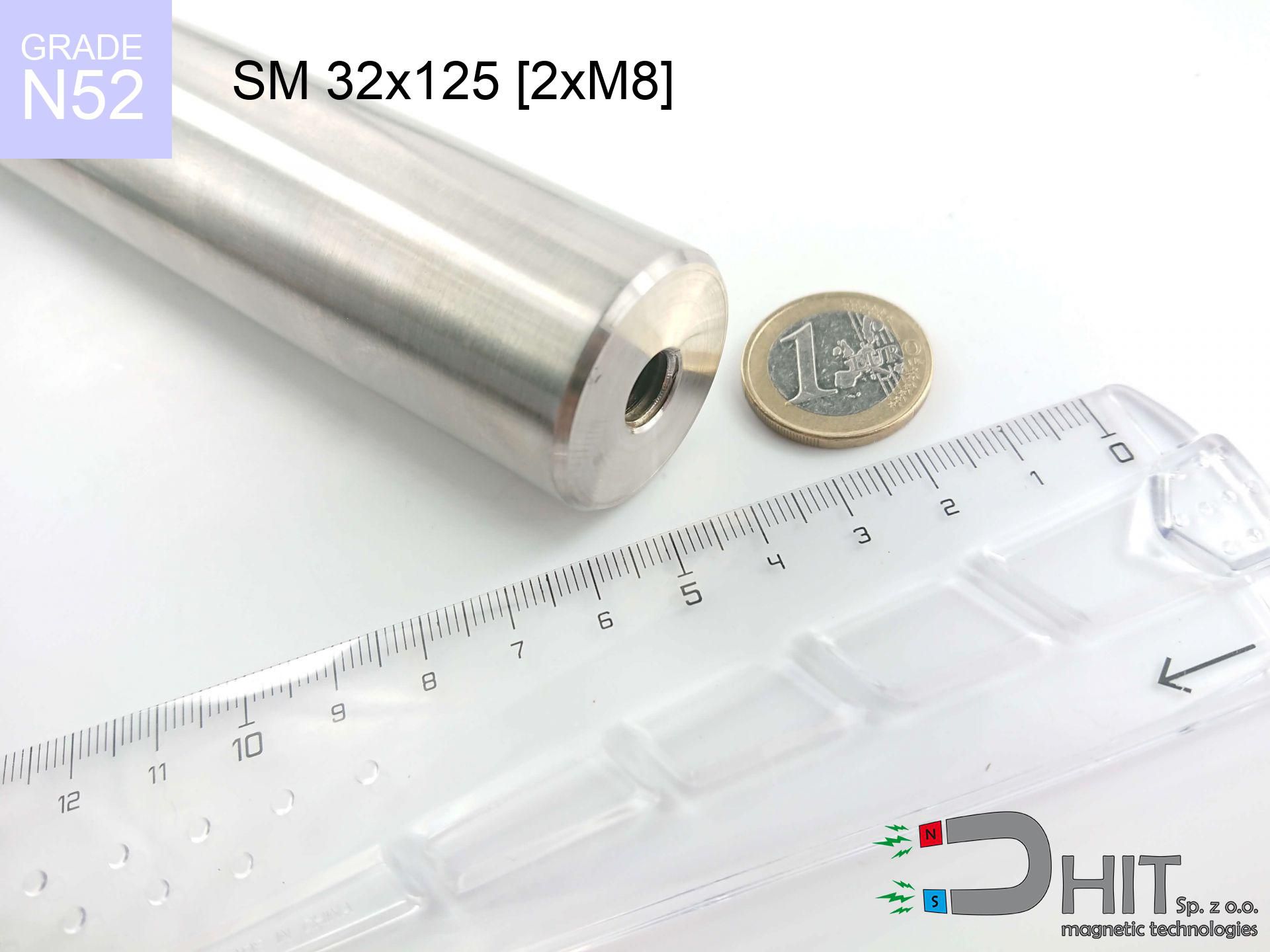

SM 32x125 [2xM8] / N52 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130357

GTIN/EAN: 5906301813057

Średnica Ø
32 mm [±1 mm]
Wysokość
125 mm [±1 mm]
Waga
690 g
Strumień magnetyczny
~ 10 000 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

zobacz specyfikację »

470.00 zł netto / szt.

578.10 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
470.00 zł
578.10 zł
cena od 10 szt.
423.00 zł
520.29 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobiera się średnicę i długość rdzenia do naczynia, w którym pracujesz. W serii SMZR mamy dwie średnice: ø25 mm ze strumieniem około 8 500 Gs i ø32 mm z około 10 000 Gs, w długościach od 100 do 175 mm. Różnią się też masą — od 440 g do 1070 g — a to przy dłuższej pracy ręcznej jest odczuwalne. Grubszy rdzeń daje mocniejsze pole, krótszy jest poręczniejszy w małym pojemniku.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane produktu - SM 32x125 [2xM8] / N52 - separator magnetyczny

Specyfikacja / charakterystyka - SM 32x125 [2xM8] / N52 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130357
GTIN/EAN 5906301813057
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 32 mm [±1 mm]
Wysokość 125 mm [±1 mm]
Waga 690 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 10 000 Gauss [±5%]
Rozmiar/ilość mocowania 2xM8
Biegunowość obwodowa - 4 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka SM 32x125 [2xM8] / N52 - separator magnetyczny
właściwości wartości jednostki
Remanencja Br ? 14.2-14.7 kGs
Remanencja Br ? 1420-1470 mT
Koercja bHc ? 10.8-12.5 kOe
Koercja bHc ? 860-995 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 48-53 BH max MGOe
Gęstość energii BHmax ? 380-422 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 32x125 [2xM8] / N52

Parametr Wartość Opis / Jednostka
Średnica (Ø) 32 mm
Długość całkowita 125 mm (L)
Długość aktywna 89 mm
Liczba sekcji 3 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~764 g
Pow. aktywna 89 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 41 kg (teoret.)
Indukcja (pow.) ~10 000 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (3 sekcji)

Symulacja: 3 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Dane środowiskowe

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130357-2026
Przelicznik magnesów

Siła (udźwig)

Indukcja magnetyczna

Wprowadź wartość w jedno z pól, a reszta uzupełnią się w mgnieniu oka.

Sprawdź inne produkty

MPL 20x10x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 20x10x5 / N38 - magnes neodymowy płytkowy

5.54 zł brutto / szt.
MPL 50x20x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 50x20x5 / N38 - magnes neodymowy płytkowy

14.56 zł brutto / szt.
MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Wysyłamy jutro

MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy

1.045 zł brutto / szt.
MW 25x12 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 25x12 / N38 - magnes neodymowy walcowy

16.64 zł brutto / szt.
Produkt ten służy do skutecznego wyłapywania zanieczyszczeń ferromagnetycznych z produktów sypkich i płynnych. Montuje się go w zsypach, lejach i rurociągach, aby chronić maszyny produkcyjne przed awarią. Wysoka indukcja magnetyczna na powierzchni pozwala na wychwycenie najdrobniejszych drobin żelaza.
Zewnętrzna warstwa to higieniczna stal kwasoodporna, dopuszczona do kontaktu z żywnością. Rdzeń stanowi precyzyjny układ magnetyczny generujący wysoką indukcję (Gauss). Dzięki temu wałek jest trwały, higieniczny i łatwy do utrzymania w czystości.
Metalowe zanieczyszczenia są silnie przyciągane, dlatego ich usunięcie gołą ręką lub w rękawicy może być trudne. Najskuteczniejszą domową metodą jest użycie taśmy klejącej, którą owijamy brud i zrywamy. Dla ułatwienia obsługi warto rozważyć zamówienie wałka w wersji z gilzą czyszczącą.
Indukcja magnetyczna mierzona w Gaussach (Gs) określa gęstość strumienia magnetycznego na powierzchni wałka. Standardowe wałki (~8000 Gs) są wystarczające do wyłapywania śrub, gwoździ i wiórów stalowych. Wersje High Power (~12000-14000 Gs) są niezbędne do wyłapywania pyłu metalicznego, tlenków i stali nierdzewnej po obróbce.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Możesz wybrać sposób montażu zgodny z Twoim projektem technicznym. Zapewniamy szybką realizację zamówień specjalnych i doradztwo techniczne.

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Mocne strony

Warto zwrócić uwagę, że obok wysokiej siły, produkty te wyróżniają się następującymi zaletami:
  • Utrzymują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o symboliczny 1%.
  • Charakteryzują się niezwykłą odpornością na demagnetyzację, nawet w silnych polach zewnętrznych.
  • Wykończenie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i gładki charakter.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
  • Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
  • Wszechstronność kształtowania – można je wykonać w rozmaitych formach, dopasowanych do wymagań klienta.
  • Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i sprzętu medycznego.
  • Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają silne pole.

Wady

Warto znać też słabe strony magnesów neodymowych:
  • Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy jest kluczowa.
  • Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
  • Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
  • Cena – są droższe niż magnesy ferrytowe, co przy wielkich nakładach może być istotnym kosztem.

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co ma na to wpływ?

Widoczny w opisie parametr udźwigu dotyczy maksymalnych osiągów, zarejestrowanej w idealnych warunkach testowych, czyli:
  • przy kontakcie z blachy ze specjalnej stali pomiarowej, gwarantującej maksymalne skupienie pola
  • posiadającej masywność co najmniej 10 mm aby uniknąć nasycenia
  • charakteryzującej się gładkością
  • w warunkach idealnego przylegania (powierzchnia do powierzchni)
  • przy pionowym kierunku działania siły (kąt 90 stopni)
  • w standardowej temperaturze otoczenia

Czynniki determinujące udźwig w warunkach realnych

Warto wiedzieć, iż trzymanie magnesu może być niższe w zależności od następujących czynników, zaczynając od najistotniejszych:
  • Szczelina powietrzna (między magnesem a blachą), gdyż nawet bardzo mała przerwa (np. 0,5 mm) może spowodować zmniejszenie siły nawet o 50% (dotyczy to także farby, rdzy czy zanieczyszczeń).
  • Wektor obciążenia – największą siłę uzyskujemy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po powierzchni jest z reguły kilkukrotnie niższa (ok. 1/5 udźwigu).
  • Grubość elementu – aby wykorzystać 100% mocy, stal musi być wystarczająco masywna. Blacha "papierowa" limituje udźwig (magnes „przebija” ją na wylot).
  • Rodzaj materiału – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą generować mniejszy udźwig.
  • Wykończenie powierzchni – pełny kontakt uzyskamy tylko na wypolerowanej stali. Chropowata faktura zmniejszają realną powierzchnię styku, redukując siłę.
  • Czynnik termiczny – wysoka temperatura zmniejsza pole magnetyczne. Przekroczenie temperatury granicznej może trwale rozmagnesować magnes.

Pomiar udźwigu realizowano na gładkiej blaszce o odpowiedniej grubości, przy siłach prostopadłych, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięć razy. Dodatkowo, nawet drobny odstęp między powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Bezpieczna praca przy magnesach z neodymem
Łamliwość magnesów

Mimo niklowej powłoki, neodym jest kruchy i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się rozpaść na ostre, niebezpieczne kawałki.

Bezpieczna praca

Przed użyciem, zapoznaj się z zasadami. Gwałtowne złączenie może połamać magnes lub uszkodzić palce. Myśl o krok do przodu.

Zakaz obróbki

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Zagrożenie dla nawigacji

Ważna informacja: magnesy neodymowe generują pole, które dezorientują systemy nawigacji. Zachowaj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.

Nie zbliżaj do komputera

Nie zbliżaj magnesów do portfela, laptopa czy telewizora. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz wymazać paski magnetyczne z kart.

Limity termiczne

Nie przegrzewaj. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Interferencja medyczna

Dla posiadaczy implantów: Silne pole magnetyczne wpływa na urządzenia medyczne. Utrzymuj co najmniej 30 cm odstępu lub zleć komuś innemu pracę z magnesów.

Ryzyko uczulenia

Badania wskazują, że powłoka niklowa (typowe wykończenie magnesów) jest silnym alergenem. Jeśli masz uczulenie, unikaj trzymania magnesów gołą dłonią lub zakup magnesy powlekane tworzywem.

Zagrożenie dla najmłodszych

Te produkty magnetyczne nie służą do zabawy. Inhalacja kilku magnesów może skutkować ich przyciągnięciem przez ścianki jelit, co stwarza śmiertelne niebezpieczeństwo i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Ryzyko zmiażdżenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uwaga! Więcej informacji o ryzyku w artykule: Niebezpieczeństwo pracy z magnesami.
