Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

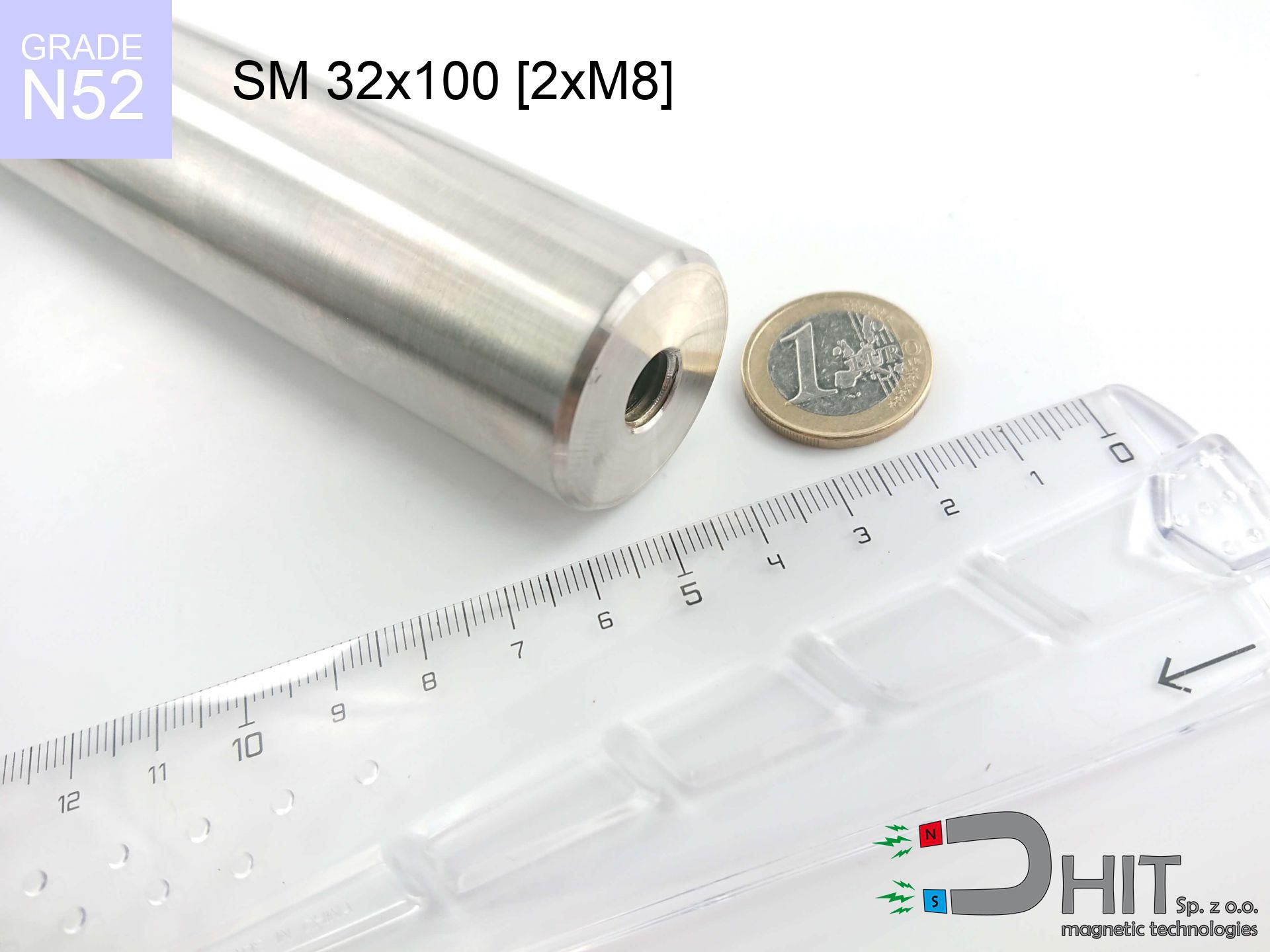

SM 32x100 [2xM8] / N52 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130356

GTIN/EAN: 5906301813040

Średnica Ø
32 mm [±1 mm]
Wysokość
100 mm [±1 mm]
Waga
554 g
Strumień magnetyczny
~ 10 000 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

zobacz parametry »

440.00 zł netto / szt.

541.20 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
440.00 zł
541.20 zł
cena od 10 szt.
396.00 zł
487.08 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobiera się średnicę i długość rdzenia do naczynia, w którym pracujesz. W serii SMZR mamy dwie średnice: ø25 mm ze strumieniem około 8 500 Gs i ø32 mm z około 10 000 Gs, w długościach od 100 do 175 mm. Różnią się też masą — od 440 g do 1070 g — a to przy dłuższej pracy ręcznej jest odczuwalne. Grubszy rdzeń daje mocniejsze pole, krótszy jest poręczniejszy w małym pojemniku.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Szczegóły techniczne - SM 32x100 [2xM8] / N52 - separator magnetyczny

Specyfikacja / charakterystyka - SM 32x100 [2xM8] / N52 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130356
GTIN/EAN 5906301813040
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 32 mm [±1 mm]
Wysokość 100 mm [±1 mm]
Waga 554 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 10 000 Gauss [±5%]
Rozmiar/ilość mocowania 2xM8
Biegunowość obwodowa - 3 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka SM 32x100 [2xM8] / N52 - separator magnetyczny
właściwości wartości jednostki
Remanencja Br ? 14.2-14.7 kGs
Remanencja Br ? 1420-1470 mT
Koercja bHc ? 10.8-12.5 kOe
Koercja bHc ? 860-995 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 48-53 BH max MGOe
Gęstość energii BHmax ? 380-422 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 32x100 [2xM8] / N52

Parametr Wartość Opis / Jednostka
Średnica (Ø) 32 mm
Długość całkowita 100 mm (L)
Długość aktywna 64 mm
Liczba sekcji 2 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~611 g
Pow. aktywna 64 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 41 kg (teoret.)
Indukcja (pow.) ~10 000 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (2 sekcji)

Symulacja: 2 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130356-2026
Szybki konwerter jednostek

Siła oderwania

Indukcja magnetyczna

Wpisz tylko jedną wartość, aby kalkulator automatycznie przeliczył resztę.

Sprawdź inne propozycje

UMC 42x7/4x9 / N38 - uchwyt magnetyczny cylindryczny
Produkt dostępny Wysyłamy jutro

UMC 42x7/4x9 / N38 - uchwyt magnetyczny cylindryczny

29.99 zł brutto / szt.
NC NeoCube fi 5 mm kuleczki srebrne / N38 - neocube
Produkt dostępny Wysyłamy jutro

NC NeoCube fi 5 mm kuleczki srebrne / N38 - neocube

49.99 zł brutto / szt.
MP 5x2.7/1.2x5 C / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Wysyłamy jutro

MP 5x2.7/1.2x5 C / N38 - magnes neodymowy pierścieniowy

0.836 zł brutto / szt.
UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
Produkt dostępny Wysyłamy jutro

UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

33.95 zł brutto / szt.
Produkt ten służy do skutecznego wyłapywania zanieczyszczeń ferromagnetycznych z produktów sypkich i płynnych. Montuje się go w zsypach, lejach i rurociągach, aby chronić maszyny produkcyjne przed awarią. Wysoka indukcja magnetyczna na powierzchni pozwala na wychwycenie najdrobniejszych drobin żelaza.
Wałek składa się z rury osłonowej wykonanej z wysokiej jakości stali kwasoodpornej (AISI 304 lub 316). Wewnątrz umieszczony jest stos silnych magnesów neodymowych ułożonych w specjalnej konfiguracji (układ magnetyczny). Dzięki temu wałek jest trwały, higieniczny i łatwy do utrzymania w czystości.
Ze względu na dużą moc magnesu, bezpośrednie ściąganie opiłków bywa kłopotliwe i czasochłonne. Polecamy przykleić taśmę pakową do skupiska opiłków i zerwać ją razem z zanieczyszczeniami. W przemyśle stosuje się rury osłonowe (tzw. system Easy Clean), z których wysuwa się wkład magnetyczny.
Im więcej Gaussów, tym mniejsze i słabiej magnetyczne cząstki zostaną skutecznie złapane. Do podstawowej ochrony maszyn przed kawałkami żelaza w zupełności wystarczy moc standardowa. Wersje High Power (~12000-14000 Gs) są niezbędne do wyłapywania pyłu metalicznego, tlenków i stali nierdzewnej po obróbce.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Zakończenie wałka dostosowujemy ściśle do systemu mocowania w Twoim urządzeniu. Zapewniamy szybką realizację zamówień specjalnych i doradztwo techniczne.

Zalety i wady magnesów neodymowych Nd2Fe14B.

Mocne strony

Warto zwrócić uwagę, że obok wysokiej siły, produkty te wyróżniają się następującymi plusami:
  • Są niezwykle trwałe – przez okres blisko 10 lat gubią maksymalnie ~1% swojej pierwotnej siły (pomiary wskazują na taką wartość).
  • Są stabilne magnetycznie, gdyż wykazują potężną odporność na pola rozmagnesowujące.
  • Pokrycie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i gładki charakter.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najwydajniejszymi w swojej klasie.
  • Wersje specjalistyczne radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
  • Dają się łatwo formować do niestandardowych wymiarów, co pozwala na ich adaptację w przemyśle.
  • Znajdują szerokie zastosowanie w przemyśle high-tech – od dysków twardych i motorów elektrycznych, po precyzyjną diagnostykę.
  • Idealny stosunek wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Minusy

Warto znać też słabe strony magnesów neodymowych:
  • Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy jest kluczowa.
  • Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) należy używać modele z oznaczeniem [AH].
  • Podatność na wilgoć skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
  • Trudności montażowe: zamiast próbować gwintować kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując uszkodzenia jelit.
  • Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Analiza siły trzymania

Siła oderwania magnesu w optymalnych warunkach – co się na to składa?

Moc magnesu została wyznaczona dla optymalnej konfiguracji, uwzględniającej:
  • na podłożu wykonanej ze stali konstrukcyjnej, efektywnie zamykającej pole magnetyczne
  • posiadającej masywność min. 10 mm aby uniknąć nasycenia
  • charakteryzującej się brakiem chropowatości
  • bez najmniejszej szczeliny pomiędzy magnesem a stalą
  • dla siły działającej pod kątem prostym (w osi magnesu)
  • w standardowej temperaturze otoczenia

Praktyczne aspekty udźwigu – czynniki

Należy pamiętać, że trzymanie magnesu będzie inne pod wpływem poniższych elementów, zaczynając od najistotniejszych:
  • Dystans – występowanie jakiejkolwiek warstwy (rdza, taśma, szczelina) działa jak izolator, co obniża udźwig lawinowo (nawet o 50% przy 0,5 mm).
  • Kąt przyłożenia siły – największą siłę uzyskujemy tylko przy ciągnięciu pod kątem 90°. Siła ścinająca magnesu po powierzchni jest z reguły kilkukrotnie mniejsza (ok. 1/5 udźwigu).
  • Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
  • Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Stale nierdzewne mogą generować mniejszy udźwig.
  • Gładkość – idealny styk jest możliwy tylko na wypolerowanej stali. Chropowata faktura zmniejszają realną powierzchnię styku, redukując siłę.
  • Otoczenie termiczne – wzrost temperatury powoduje tymczasowy spadek siły. Należy pamiętać o limit termiczny dla danego modelu.

Pomiar udźwigu przeprowadzano na gładkiej blaszce o odpowiedniej grubości, przy prostopadłym działaniu siły, z kolei przy siłach działających równolegle nośność jest mniejsza nawet 75%. Co więcej, nawet drobny odstęp między powierzchnią magnesu, a blachą obniża nośność.

Bezpieczna praca przy magnesach z neodymem
Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Utrata mocy w cieple

Kontroluj ciepło. Podgrzanie magnesu na wysoką temperaturę zniszczy jego strukturę magnetyczną i siłę przyciągania.

Uczulenie na powłokę

Powszechnie wiadomo, że powłoka niklowa (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli masz uczulenie, wystrzegaj się kontaktu skóry z metalem lub zakup magnesy powlekane tworzywem.

Smartfony i tablety

Moduły GPS i smartfony są wyjątkowo wrażliwe na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może zniszczyć czujniki w Twoim telefonie.

Ochrona oczu

Uwaga na odpryski. Magnesy mogą pęknąć przy gwałtownym złączeniu, rozrzucając kawałki metalu w powietrze. Zalecamy okulary ochronne.

Ryzyko zmiażdżenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Urządzenia elektroniczne

Unikaj zbliżania magnesów do portfela, laptopa czy telewizora. Magnes może zniszczyć te urządzenia oraz wymazać paski magnetyczne z kart.

Ostrożność wymagana

Zanim zaczniesz, przeczytaj instrukcję. Niekontrolowane przyciągnięcie może zniszczyć magnes lub uszkodzić palce. Myśl o krok do przodu.

Produkt nie dla dzieci

Bezwzględnie zabezpiecz magnesy przed najmłodszymi. Niebezpieczeństwo połknięcia jest wysokie, a konsekwencje połączenia się magnesów wewnątrz organizmu są tragiczne.

Interferencja medyczna

Ostrzeżenie dla sercowców: Silne pole magnetyczne zakłóca elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Zagrożenie! Potrzebujesz więcej danych? Przeczytaj nasz artykuł: Czy magnesy są groźne?
