MW 12x4 / N38 - magnes neodymowy walcowy
magnes neodymowy walcowy
Numer katalogowy 010019
GTIN: 5906301810186

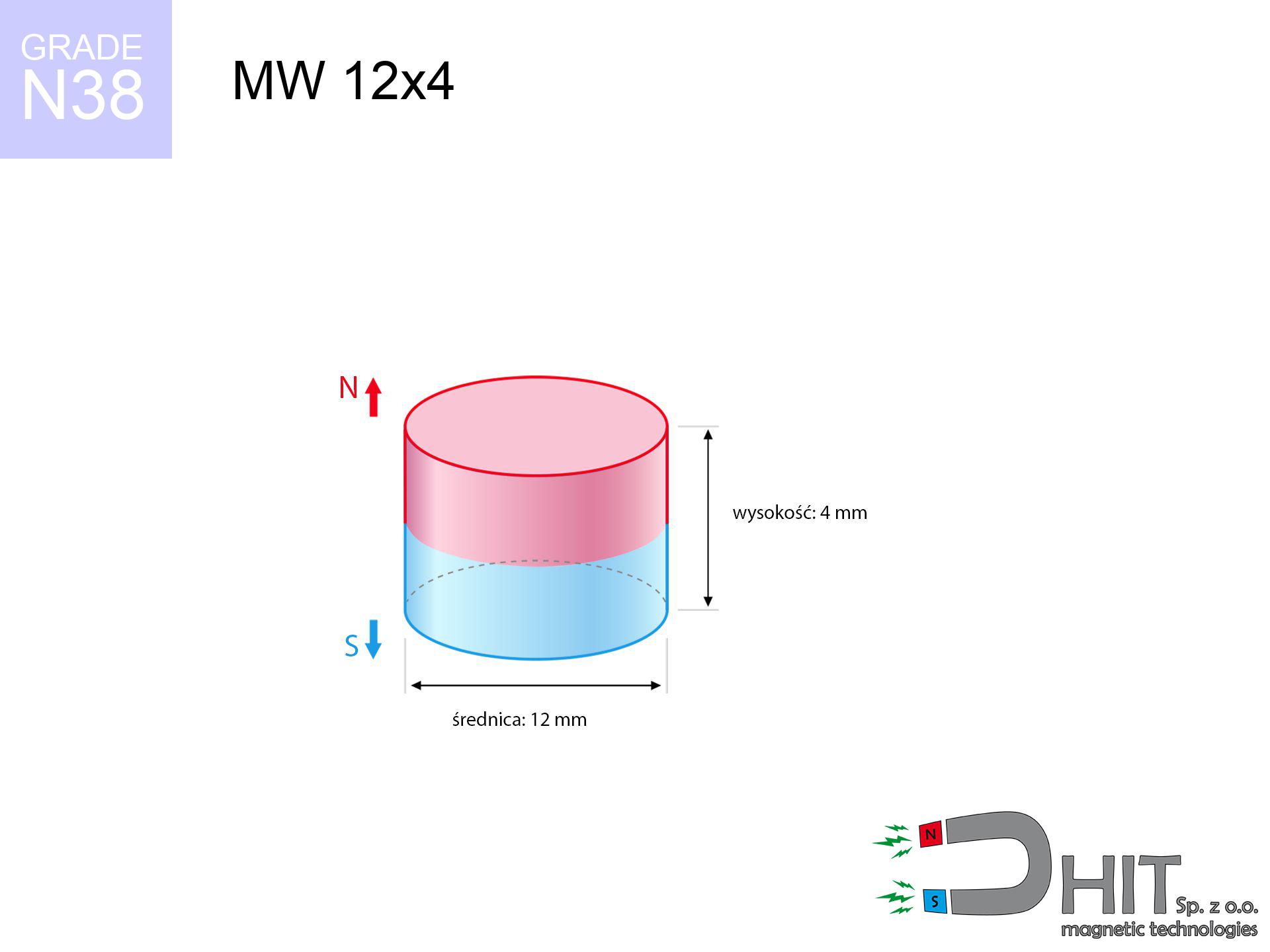

Średnica Ø
12 mm [±0,1 mm]
Wysokość
4 mm [±0,1 mm]
Waga
3.39 g
Kierunek magnesowania
↑ osiowy
Udźwig
3.45 kg / 33.81 N
Indukcja magnetyczna
343.64 mT / 3436 Gs
Powłoka
[NiCuNi] nikiel
1.353 ZŁ z VAT / szt. + cena za transport
1.100 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Chcesz skonsultować wybór?
Zadzwoń do nas
+48 888 99 98 98
lub skontaktuj się poprzez
formularz zapytania
na stronie kontakt.
Siłę a także budowę magnesu neodymowego zobaczysz dzięki naszemu
kalkulatorze siły.
Wysyłka tego samego dnia dla zamówień do godz. 14:00.
MW 12x4 / N38 - magnes neodymowy walcowy
Specyfikacja / charakterystyka MW 12x4 / N38 - magnes neodymowy walcowy
| właściwości | wartości |
|---|---|
| Nr kat. | 010019 |
| GTIN | 5906301810186 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Średnica Ø | 12 mm [±0,1 mm] |
| Wysokość | 4 mm [±0,1 mm] |
| Waga | 3.39 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 3.45 kg / 33.81 N |
| Indukcja magnetyczna ~ ? | 343.64 mT / 3436 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Analiza techniczna magnesu - dane
Poniższe wartości stanowią bezpośredni efekt kalkulacji fizycznej. Wartości oparte są na algorytmach dla materiału NdFeB. Realne parametry mogą nieznacznie odbiegać od wyników symulacji. Traktuj te wyliczenia jako punkt odniesienia dla projektantów.
MW 12x4 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
3435 Gs
343.5 mT
|
3.45 kg / 3450.0 g
33.8 N
|
mocny |
| 1 mm |
2950 Gs
295.0 mT
|
2.54 kg / 2544.7 g
25.0 N
|
mocny |
| 2 mm |
2423 Gs
242.3 mT
|
1.72 kg / 1717.5 g
16.8 N
|
niskie ryzyko |
| 3 mm |
1935 Gs
193.5 mT
|
1.09 kg / 1094.6 g
10.7 N
|
niskie ryzyko |
| 5 mm |
1190 Gs
119.0 mT
|
0.41 kg / 413.8 g
4.1 N
|
niskie ryzyko |
| 10 mm |
382 Gs
38.2 mT
|
0.04 kg / 42.7 g
0.4 N
|
niskie ryzyko |
| 15 mm |
156 Gs
15.6 mT
|
0.01 kg / 7.1 g
0.1 N
|
niskie ryzyko |
| 20 mm |
76 Gs
7.6 mT
|
0.00 kg / 1.7 g
0.0 N
|
niskie ryzyko |
| 30 mm |
26 Gs
2.6 mT
|
0.00 kg / 0.2 g
0.0 N
|
niskie ryzyko |
| 50 mm |
6 Gs
0.6 mT
|
0.00 kg / 0.0 g
0.0 N
|
niskie ryzyko |
MW 12x4 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg) |
|---|---|---|
| 0 mm | Stal (~0.2) |
0.69 kg / 690.0 g
6.8 N
|
| 1 mm | Stal (~0.2) |
0.51 kg / 508.0 g
5.0 N
|
| 2 mm | Stal (~0.2) |
0.34 kg / 344.0 g
3.4 N
|
| 3 mm | Stal (~0.2) |
0.22 kg / 218.0 g
2.1 N
|
| 5 mm | Stal (~0.2) |
0.08 kg / 82.0 g
0.8 N
|
| 10 mm | Stal (~0.2) |
0.01 kg / 8.0 g
0.1 N
|
| 15 mm | Stal (~0.2) |
0.00 kg / 2.0 g
0.0 N
|
| 20 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
MW 12x4 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
1.04 kg / 1035.0 g
10.2 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
0.69 kg / 690.0 g
6.8 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.35 kg / 345.0 g
3.4 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
1.73 kg / 1725.0 g
16.9 N
|
MW 12x4 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.35 kg / 345.0 g
3.4 N
|
| 1 mm |
|
0.86 kg / 862.5 g
8.5 N
|
| 2 mm |
|
1.73 kg / 1725.0 g
16.9 N
|
| 5 mm |
|
3.45 kg / 3450.0 g
33.8 N
|
| 10 mm |
|
3.45 kg / 3450.0 g
33.8 N
|
MW 12x4 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
3.45 kg / 3450.0 g
33.8 N
|
OK |
| 40 °C | -2.2% |
3.37 kg / 3374.1 g
33.1 N
|
OK |
| 60 °C | -4.4% |
3.30 kg / 3298.2 g
32.4 N
|
|
| 80 °C | -6.6% |
3.22 kg / 3222.3 g
31.6 N
|
|
| 100 °C | -28.8% |
2.46 kg / 2456.4 g
24.1 N
|
MW 12x4 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
3.46 kg / 3459 g
33.9 N
6 878 Gs
|
N/A |
| 1 mm |
2.54 kg / 2545 g
25.0 N
6 410 Gs
|
2.29 kg / 2290 g
22.5 N
~0 Gs
|
| 2 mm |
1.72 kg / 1717 g
16.8 N
5 900 Gs
|
1.55 kg / 1546 g
15.2 N
~0 Gs
|
| 3 mm |
1.09 kg / 1095 g
10.7 N
5 372 Gs
|
0.99 kg / 985 g
9.7 N
~0 Gs
|
| 5 mm |
0.41 kg / 414 g
4.1 N
4 342 Gs
|
0.37 kg / 372 g
3.7 N
~0 Gs
|
| 10 mm |
0.04 kg / 43 g
0.4 N
2 379 Gs
|
0.04 kg / 38 g
0.4 N
~0 Gs
|
| 20 mm |
0.00 kg / 2 g
0.0 N
764 Gs
|
0.00 kg / 0 g
0.0 N
~0 Gs
|
| 50 mm |
0.00 kg / 0 g
0.0 N
85 Gs
|
0.00 kg / 0 g
0.0 N
~0 Gs
|
MW 12x4 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 5.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 4.5 cm |
| Czasomierz | 20 Gs (2.0 mT) | 3.5 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 3.0 cm |
| Pilot do auta | 50 Gs (5.0 mT) | 2.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.0 cm |
MW 12x4 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
32.42 km/h
(9.01 m/s)
|
0.14 J | |
| 30 mm |
55.73 km/h
(15.48 m/s)
|
0.41 J | |
| 50 mm |
71.94 km/h
(19.98 m/s)
|
0.68 J | |
| 100 mm |
101.74 km/h
(28.26 m/s)
|
1.35 J |
MW 12x4 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MW 12x4 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 4 114 Mx | 41.1 µWb |
| Współczynnik Pc | 0.44 | Niski (Płaski) |
MW 12x4 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 3.45 kg | Standard |
| Woda (dno rzeki) |
3.95 kg
(+0.50 kg Zysk z wyporności)
|
+14.5% |
