Produkt dostępny Wysyłamy za 3 dni CO2 GPSR PPWR REACH

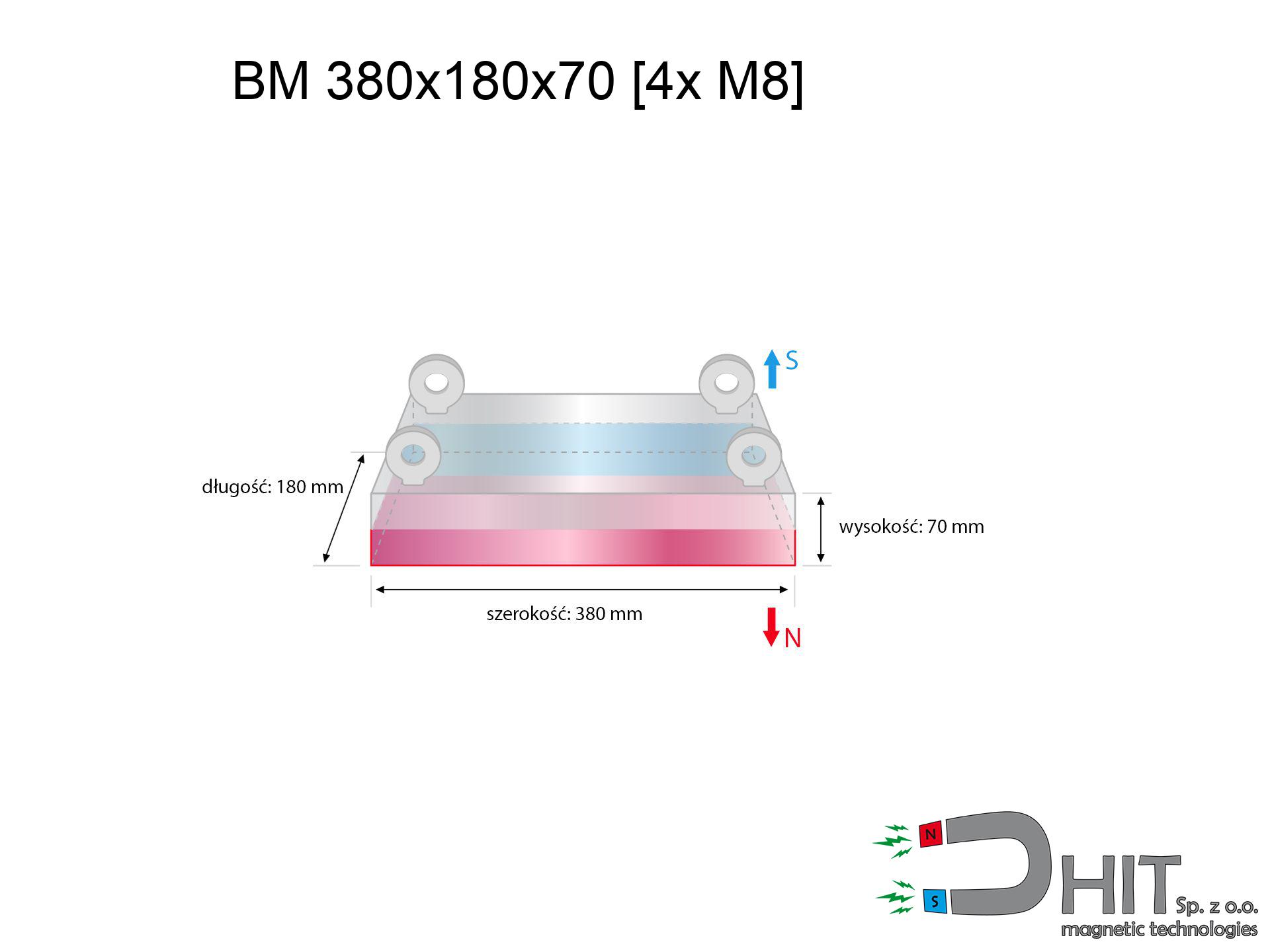

BM 380x180x70 [4x M8] - belka magnetyczna

belka magnetyczna

Numer katalogowy 090218

GTIN/EAN: 5906301812531

5.00
Długość
380 mm [±1 mm]
Szerokość
180 mm [±1 mm]
Wysokość
70 mm [±1 mm]
Waga
24400 g

Jak mierzymy te parametry — atesty i pomiary

sprawdź specyfikację techniczną »

3402.50 zł netto / szt.

4185.08 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
3402.50 zł
4185.08 zł
cena od 5 szt.
3198.35 zł
3933.97 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobiera się średnicę i długość rdzenia do naczynia, w którym pracujesz. W serii SMZR mamy dwie średnice: ø25 mm ze strumieniem około 8 500 Gs i ø32 mm z około 10 000 Gs, w długościach od 100 do 175 mm. Różnią się też masą — od 440 g do 1070 g — a to przy dłuższej pracy ręcznej jest odczuwalne. Grubszy rdzeń daje mocniejsze pole, krótszy jest poręczniejszy w małym pojemniku.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane produktu - BM 380x180x70 [4x M8] - belka magnetyczna

Specyfikacja / charakterystyka - BM 380x180x70 [4x M8] - belka magnetyczna

właściwości
właściwości wartości
Nr kat. 090218
GTIN/EAN 5906301812531
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Długość 380 mm [±1 mm]
Szerokość 180 mm [±1 mm]
Wysokość 70 mm [±1 mm]
Waga 24400 g
Tolerancja wykonania ±1 mm

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Dane środowiskowe

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 090218-2026
Szybki konwerter jednostek

Siła oderwania

Pole magnetyczne

Uzupełnij tylko jedno pole, a zobaczysz rezultat w innych polach.

Sprawdź inne oferty

SM 25x200 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Wysyłamy za 3 dni

SM 25x200 [2xM8] / N52 - separator magnetyczny

615.00 zł brutto / szt.
SM 25x200 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Wysyłamy za 3 dni

SM 25x200 [2xM8] / N42 - separator magnetyczny

541.20 zł brutto / szt.
UMGGW 34x8 [M4] GW / N38 - uchwyt magnetyczny gumowy gwint wewnętrzny
Produkt dostępny Wysyłamy za 3 dni

UMGGW 34x8 [M4] GW / N38 - uchwyt magnetyczny gumowy gwint wewnętrzny

9.84 zł brutto / szt.
UI 45x13x6 [C321] / N38 - uchwyt magnetyczny do identyfikatorów
Produkt dostępny Wysyłamy za 3 dni

UI 45x13x6 [C321] / N38 - uchwyt magnetyczny do identyfikatorów

2.40 zł brutto / szt.
Belka magnetyczna (separator płytowy) to potężny magnes przemysłowy w obudowie ze stali nierdzewnej. Można go również zamontować w kanale grawitacyjnym, po którym spada surowiec. Zapewnia wysoką jakość produktu końcowego w recyklingu tworzyw, drewna i w branży spożywczej.
Ferryt jest tańszy i ma głębszą penetrację pola, co jest dobre przy grubej warstwie surowca. Zalecamy je do ochrony maszyn przed dużym, ciężkim złomem (tzw. tramp iron). Neodymy są bezkonkurencyjne w wyłapywaniu drobnych opiłków, drutów i małych śrubek. Decyzję należy podjąć w oparciu o rodzaj separowanego materiału i wymogi czystości.
Obudowa separatora to wysokiej jakości stal nierdzewna, spawana metodą TIG. Zapewnia to pełną odporność na korozję, wodę i trudne warunki atmosferyczne. Produkt spełnia normy dla przemysłu spożywczego (HACCP/IFS/BRC).
Usuwanie zanieczyszczeń jest proste, ale wymaga okresowego zatrzymania procesu lub dostępu do magnesu. Wystarczy zrzucić przyciągnięte elementy (śruby, druty) poza obszar taśmy transportowej. Dla ułatwienia można zastosować nakładkę czyszczącą (szufladę zrzutową), którą oferujemy jako opcję.
Tak, jesteśmy polskim producentem i wykonujemy separatory płytowe na dowolny wymiar. Wymiary oraz system mocowania ustalamy z klientem na etapie projektu. Skontaktuj się z nami, aby otrzymać darmową wycenę i rysunek techniczny.

Zalety i wady magnesów z neodymu Nd2Fe14B.

Korzyści

Oprócz imponującą wydajnością magnetyczną, nasze magnesy wnoszą wiele innych atutów::
  • Zachowują swoje właściwości przez lata – zakłada się, że po dekadzie tracą na sile o symboliczny 1%.
  • Są stabilne magnetycznie, gdyż wykazują wysoką odporność na zewnętrzne czynniki.
  • Pokrycie materiałami takimi jak nikiel czy złoto nadaje im czysty i lśniący charakter.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
  • Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Można je precyzyjnie obrabiać do niestandardowych wymiarów, co ułatwia ich adaptację w przemyśle.
  • Znajdują powszechne zastosowanie w nowoczesnej technice – od dysków twardych i motorów elektrycznych, po precyzyjną aparaturę medyczną.
  • Mały rozmiar, wielka moc – przy kompaktowej budowie oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.

Słabe strony

Czego unikać? Wady i zagrożenia związane z neodymami:
  • Kruchość to ich słaba strona. Mogą pęknąć przy zderzeniu, dlatego zalecamy osłony lub uchwyty.
  • Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, najlepszą opcją są magnesy w gumowej otulinie.
  • Magnesy ciężko się obrabia – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Ryzyko połknięcia – małe elementy są niebezpieczne dla najmłodszych. Połknięcie kilku sztuk grozi operacją. Dodatkowo mogą zakłócać badania (np. rezonans).
  • Cena – są droższe niż magnesy ferrytowe, co przy wielkich nakładach może być barierą.

Parametry udźwigu

Najwyższa nośność magnesu – od czego zależy?

Informacja o udźwigu to rezultat pomiaru dla warunków idealnego styku, zakładającej:
  • na podłożu wykonanej ze stali miękkiej, efektywnie zamykającej strumień magnetyczny
  • której wymiar poprzeczny to min. 10 mm
  • o szlifowanej powierzchni styku
  • w warunkach braku dystansu (metal do metalu)
  • przy osiowym przyłożeniu siły odrywającej (kąt 90 stopni)
  • przy temperaturze ok. 20 stopni Celsjusza

Praktyczne aspekty udźwigu – czynniki

Na realną siłę wpływają parametry środowiska pracy, głównie (od priorytetowych):
  • Przerwa między powierzchniami – każdy milimetr dystansu (spowodowany np. okleiną lub nierównością) drastycznie redukuje siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości nominalnej.
  • Masywność podłoża – zbyt cienka blacha nie przyjmuje całego pola, przez co część strumienia jest tracona na drugą stronę.
  • Skład chemiczny podłoża – stal miękka przyciąga najlepiej. Domieszki stopowe zmniejszają przenikalność magnetyczną i udźwig.
  • Jakość powierzchni – im równiejsza powierzchnia, tym lepsze przyleganie i silniejsze trzymanie. Chropowatość działają jak mikroszczeliny.
  • Otoczenie termiczne – wzrost temperatury powoduje tymczasowy spadek indukcji. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Siłę trzymania sprawdzano na gładkiej blasze o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięć razy. Dodatkowo, nawet minimalna przerwa między powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Zasady BHP dla użytkowników magnesów
Zagrożenie dla najmłodszych

Bezwzględnie zabezpiecz magnesy przed najmłodszymi. Niebezpieczeństwo połknięcia jest bardzo duże, a skutki zwarcia magnesów wewnątrz organizmu są tragiczne.

Świadome użytkowanie

Przed przystąpieniem do pracy, zapoznaj się z zasadami. Gwałtowne złączenie może zniszczyć magnes lub uszkodzić palce. Bądź przewidujący.

Uwaga medyczna

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na urządzenia medyczne. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Ryzyko pożaru

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Ryzyko uczulenia

Badania wskazują, że powłoka niklowa (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli masz uczulenie, unikaj bezpośredniego dotyku lub wybierz magnesy powlekane tworzywem.

Pole magnetyczne a elektronika

Nie przykładaj magnesów do portfela, komputera czy ekranu. Pole magnetyczne może trwale uszkodzić te urządzenia oraz skasować dane z kart.

Interferencja magnetyczna

Urządzenia nawigacyjne są wyjątkowo podatne na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Maksymalna temperatura

Nie przegrzewaj. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Poważne obrażenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Kruchy spiek

Spieki NdFeB to spiek proszkowy, co oznacza, że są bardzo kruche. Zderzenie dwóch magnesów spowoduje ich pęknięcie na ostre odłamki.

Zachowaj ostrożność! Szukasz szczegółów? Przeczytaj nasz artykuł: Czy magnesy są groźne?
