MPL 5x5x2 / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy za 2 dni

MPL 5x5x2 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020173

GTIN/EAN: 5906301811794

5.00

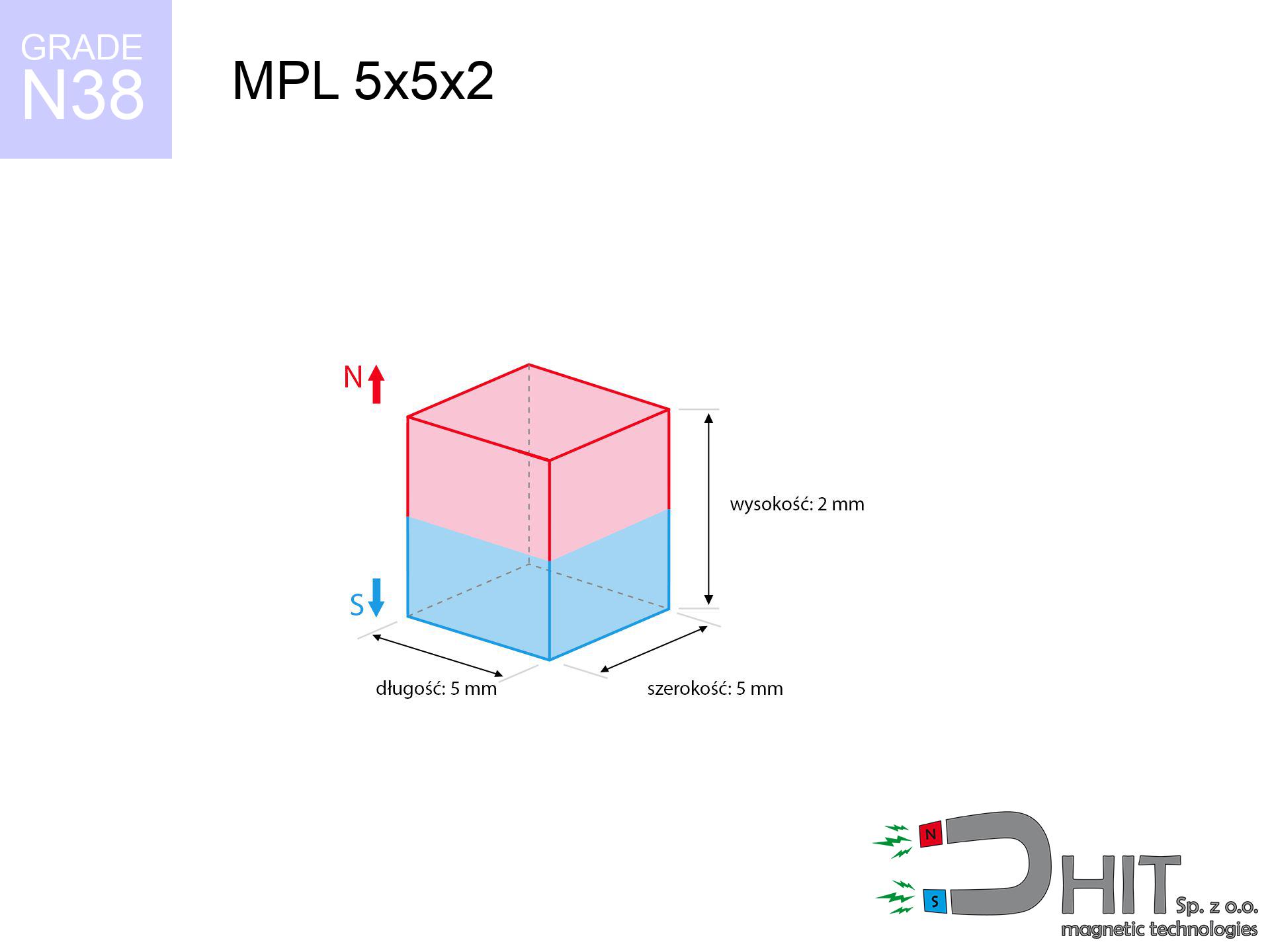

Długość

5 mm [±0,1 mm]

Szerokość

5 mm [±0,1 mm]

Wysokość

2 mm [±0,1 mm]

Waga

0.38 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.77 kg / 7.57 N

Indukcja magnetyczna

360.52 mT / 3605 Gs

Powłoka

[NiCuNi] nikiel

poznaj specyfikację techniczną »

0.308 ZŁ z VAT / szt. + cena za transport

0.250 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.250 ZŁ

0.308 ZŁ

cena od 2400 szt.

0.235 ZŁ

0.289 ZŁ

cena od 10000 szt.

0.220 ZŁ

0.271 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Szukasz zniżki?

Skontaktuj się z nami telefonicznie +48 22 499 98 98 lub napisz poprzez formularz kontaktowy przez naszą stronę.
Parametry a także kształt magnesu obliczysz dzięki naszemu kalkulatorze masy magnetycznej.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Specyfikacja - MPL 5x5x2 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 5x5x2 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020173
GTIN/EAN	5906301811794
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	5 mm [±0,1 mm]
Szerokość	5 mm [±0,1 mm]
Wysokość	2 mm [±0,1 mm]
Waga	0.38 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.77 kg / 7.57 N
Indukcja magnetyczna ~ ?	360.52 mT / 3605 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 5x5x2 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu - parametry techniczne

Poniższe dane stanowią wynik analizy inżynierskiej. Wartości zostały wyliczone na modelach dla klasy Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie różnić się od wartości teoretycznych. Prosimy traktować te wyliczenia jako pomoc pomocniczą podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania
MPL 5x5x2 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3601 Gs 360.1 mT	0.77 kg / 1.70 lbs 770.0 g / 7.6 N	słaby uchwyt
1 mm	2436 Gs 243.6 mT	0.35 kg / 0.78 lbs 352.2 g / 3.5 N	słaby uchwyt
2 mm	1464 Gs 146.4 mT	0.13 kg / 0.28 lbs 127.3 g / 1.2 N	słaby uchwyt
3 mm	872 Gs 87.2 mT	0.05 kg / 0.10 lbs 45.1 g / 0.4 N	słaby uchwyt
5 mm	347 Gs 34.7 mT	0.01 kg / 0.02 lbs 7.2 g / 0.1 N	słaby uchwyt
10 mm	68 Gs 6.8 mT	0.00 kg / 0.00 lbs 0.3 g / 0.0 N	słaby uchwyt
15 mm	23 Gs 2.3 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
20 mm	10 Gs 1.0 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
30 mm	3 Gs 0.3 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
50 mm	1 Gs 0.1 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt

Siła chwytu spada znacząco wraz z każdym kolejnym milimetrem szczeliny. Pamiętaj, że każda dodatkowa warstwa izolacji (np. brud, lakier, rdza) wyraźnie osłabia chwyt. Magnesy pracują najmocniej przy bezpośrednim kontakcie; powietrzna przerwa osłabia siłę. Zwróć uwagę, jak gwałtownie leci w dół siła, gdy magnes nie przylega szczelnie do powierzchni stali. Obliczając rozmieszczenie, zrezygnuj ze zbędnych dystansów.

Tabela 2: Siła równoległa obsunięcia (ściana)
MPL 5x5x2 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.15 kg / 0.34 lbs 154.0 g / 1.5 N
1 mm	Stal (~0.2)	0.07 kg / 0.15 lbs 70.0 g / 0.7 N
2 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 26.0 g / 0.3 N
3 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 10.0 g / 0.1 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie obrazuje teoretyczną zdolność udźwigu, którą należy przyłożyć do zainicjowania obsunięcia magnesu ku dołowi po wertykalnej płaszczyźnie metalowej (przy założeniu typowego współczynnika tarcia). Wartość ta jest zależny w relacji do oddalenia od metalu.

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MPL 5x5x2 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.23 kg / 0.51 lbs 231.0 g / 2.3 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.15 kg / 0.34 lbs 154.0 g / 1.5 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.08 kg / 0.17 lbs 77.0 g / 0.8 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.39 kg / 0.85 lbs 385.0 g / 3.8 N

Umieszczając magnes na wertykalnej ścianie (np. karoserii), utrzyma on jedynie około 20%-30% swojej nominalnej mocy. Grawitacja i słaby stopień przyczepności powodują, że uchwyty szybciej zsuwają się v dół, niż odrywają. Chcesz stworzyć wieszak? Zauważ, że siła poślizgu jest wyraźnie niższa od prostopadłej siły odrywania. Na śliskiej powierzchni element zjedzie w dół pod znacznie mniejszym ładunkiem. Użycie gumy antypoślizgowej może skutecznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MPL 5x5x2 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.08 kg / 0.17 lbs 77.0 g / 0.8 N
1 mm	25%	0.19 kg / 0.42 lbs 192.5 g / 1.9 N
2 mm	50%	0.39 kg / 0.85 lbs 385.0 g / 3.8 N
3 mm	75%	0.58 kg / 1.27 lbs 577.5 g / 5.7 N
5 mm	100%	0.77 kg / 1.70 lbs 770.0 g / 7.6 N
10 mm	100%	0.77 kg / 1.70 lbs 770.0 g / 7.6 N
11 mm	100%	0.77 kg / 1.70 lbs 770.0 g / 7.6 N
12 mm	100%	0.77 kg / 1.70 lbs 770.0 g / 7.6 N

Cienka płyta metalowa nie zdoła przyjąć pełnego strumienia magnetycznego, co trwoni moc magnesu. Jeżeli zamocujesz silny magnes do zbyt cienkiego podłoża, strumień przejdzie na wylot i trzymanie będzie mniejsze. Aby wycisnąć maksimum mocy tego neodymu, potrzebujesz odpowiednio grubego podkładu stali. Przesycenie materiału sprawia, że na delikatnych ściankach (np. cienkich profilach) magnes trzyma słabiej. Zalecamy dobór grubości blachy na podstawie tych parametrów.

Tabela 5: Praca w cieple (zachowanie materiału) - limit termiczny
MPL 5x5x2 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.77 kg / 1.70 lbs 770.0 g / 7.6 N	OK
40 °C	-2.2%	0.75 kg / 1.66 lbs 753.1 g / 7.4 N	OK
60 °C	-4.4%	0.74 kg / 1.62 lbs 736.1 g / 7.2 N
80 °C	-6.6%	0.72 kg / 1.59 lbs 719.2 g / 7.1 N
100 °C	-28.8%	0.55 kg / 1.21 lbs 548.2 g / 5.4 N

Zwykłe produkty NdFeB tracą siłę powyżej limitu temperatury. Chroń przed ciepłem – wysoka temperatura może trwale uszkodzić ten produkt. Wraz ze wzrostem temperatury nośność magnesu tymczasowo obniża się. Unikaj stosowania tego produktu blisko pieców przekraczających jego bezpieczny zakres. Przekroczenie progu krytycznego doprowadzi do nieodwracalnej utraty magnetyzmu.

*Ważna informacja: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, jak i od kształtu magnesu. Magnesy płaskie (niski Pc) mogą ulec trwałemu rozmagnesowaniu przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Kolor czerwony w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MPL 5x5x2 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	2.00 kg / 4.41 lbs 5 058 Gs	0.30 kg / 0.66 lbs 300 g / 2.9 N	N/A
1 mm	1.42 kg / 3.13 lbs 6 070 Gs	0.21 kg / 0.47 lbs 213 g / 2.1 N	1.28 kg / 2.82 lbs ~0 Gs
2 mm	0.91 kg / 2.02 lbs 4 871 Gs	0.14 kg / 0.30 lbs 137 g / 1.3 N	0.82 kg / 1.81 lbs ~0 Gs
3 mm	0.56 kg / 1.23 lbs 3 801 Gs	0.08 kg / 0.18 lbs 83 g / 0.8 N	0.50 kg / 1.10 lbs ~0 Gs
5 mm	0.20 kg / 0.43 lbs 2 254 Gs	0.03 kg / 0.06 lbs 29 g / 0.3 N	0.18 kg / 0.39 lbs ~0 Gs
10 mm	0.02 kg / 0.04 lbs 695 Gs	0.00 kg / 0.01 lbs 3 g / 0.0 N	0.02 kg / 0.04 lbs ~0 Gs
20 mm	0.00 kg / 0.00 lbs 136 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 11 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 7 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 4 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 1 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z dużo dalszego dystansu niż neodym i metal. Połączenie magnes-magnes wytwarza potężny strumień i większy zasięg pracy. Planujesz stworzyć mocne zamknięcie? Użyj pary magnesów zamiast neodymu i stali. Pamiętaj, że przy przyciąganiu dwóch neodymów siła uderzenia jest potężna. Lewitacja jest nieco mniejsza niż siła przyciągania, ale wciąż znacząca.
*Natężenie pola dla układu N-N wynosi ~0 Gs w geometrycznym środku dystansu pomiędzy magnesami (kompensacja sił magnetycznych).
Nota: Wyniki odnoszą się do siły zsuwania dwóch bliźniaczych neodymów (tarcie ok. 0.15 dla powłoki Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 5x5x2 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	3.0 cm
Implant słuchowy	10 Gs (1.0 mT)	2.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.5 cm
Pilot do auta	50 Gs (5.0 mT)	1.5 cm
Karta płatnicza	400 Gs (40.0 mT)	0.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Ekstremalne pole neodymu stanowi duże ryzyko dla urządzeń elektronicznych oraz rozruszników serca. Magnesy te generują pole, które zakłóca pracę sprzętów cyfrowych. Zauważ: niewidoczne promieniowanie przenika przez ciało i szkło. Szczególną ostrożność muszą zachować osoby z implantami słuchowymi oraz pompami insulinowymi. Zagrożone są również: czasomierze automatyczne, piloty do aut, głośniki i ekrany. Unikaj kontaktu z kartami magnetycznymi, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 5x5x2 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	45.41 km/h (12.61 m/s)	0.03 J
30 mm	78.63 km/h (21.84 m/s)	0.09 J
50 mm	101.51 km/h (28.20 m/s)	0.15 J
100 mm	143.56 km/h (39.88 m/s)	0.30 J

Elementy magnetyczne są delikatne – silne zderzenie z metalem grozi ich pęknięciem. Kontroluj moment przyciągania – neodym pozostawiony swobodnie staje się niebezpieczny. Siła kinetyczna może spowodować odpryski materiału lub bolesne uszczypnięcia palców. Zawsze przytrzymuj magnes przy montażu, aby nie uderzył gwałtownie w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie magnesu. Używaj gogli BHP podczas manipulacji z silnymi okazami.

Tabela 9: Odporność na korozję
MPL 5x5x2 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane elektryczne (P_c)
MPL 5x5x2 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	940 Mx	9.4 µWb
Współczynnik P_c	0.46	Niski (Płaski)

Wartość strumienia (Flux) emitowanego przez biegun magnesu. Dane kluczowe w aplikacjach cewkowych i silników. Współczynnik P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MPL 5x5x2 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.77 kg	Standard
Woda (dno rzeki)	0.88 kg (+0.11 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Wbrew mitom, woda nie blokuje pola magnetycznego. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Montaż na ścianie (ześlizg)

*Uwaga: Na powierzchni pionowej magnes zachowa jedynie ok. 20-30% siły prostopadłej.

2. Wpływ grubości blachy

*Cienka blacha (np. obudowa PC 0.5mm) drastycznie osłabia udźwig magnesu.

3. Stabilność termiczna

*Dla standardowych magnesów granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.46

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020173-2026

Szybki konwerter jednostek

Udźwig magnesu

lbs

Indukcja magnetyczna

Gauss (Gs)

Indukcja (T)

Wystarczy wpisać jedną wartość, aby konwerter sam wyliczył pozostałe jednostki.

Sprawdź inne oferty

Produkt dostępny Wysyłamy za 2 dni

MPL 35x35x10 / N38 - magnes neodymowy płytkowy

35.10 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

UMP 75x25 [M10x3] GW F200 GOLD / N42 - uchwyty magnetyczne do poszukiwań

150.00 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

35.01 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MW 70x20 / N38 - magnes neodymowy walcowy

239.85 ZŁ brutto / szt.

Produkt ten to ekstremalnie mocny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 5x5x2 mm i wadze 0.38 g gwarantuje najwyższą jakość połączenia. Ten prostopadłościan o sile 7.57 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Kluczem do sukcesu jest zsuniecie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 0.77 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Magnesy płytkowe MPL 5x5x2 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak separatory magnetyczne oraz silniki liniowe. Świetnie sprawdzają się jako niewidoczne mocowania pod płytkami, drewnem czy szkłem. Klienci często wybierają ten model do wieszania narzędzi na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Do montażu magnesów płaskich MPL 5x5x2 / N38 najlepiej używać mocne kleje epoksydowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 5x5x2 / N38 jest magnesowany osiowo (wymiar 2 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. Dzięki temu najlepiej sprawdza się przy „klejeniu” się do blachy lub innego magnesu dużą powierzchnią. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Model ten charakteryzuje się wymiarami 5x5x2 mm, co przy wadze 0.38 g czyni go elementem o wysokiej gęstości energii. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 0.77 kg (siła ~7.57 N), co przy tak płaskim kształcie świadczy o dużej mocy materiału. Produkt spełnia normy dla magnesów klasy N38.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Zalety

Magnesy neodymowe to nie tylko siła, ale także inne kluczowe właściwości, w tym::

Cechują się stabilnością – przez okres blisko 10 lat gubią maksymalnie ~1% swojej pierwotnej siły (pomiary wskazują na taką wartość).
Są stabilne magnetycznie, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Dzięki powłoce (nikiel, złoto, srebro) mają estetyczny, metaliczny wygląd.
Oferują najwyższą indukcję magnetyczną w punkcie styku, co przekłada się na skuteczność.
Wykazują imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Duża swoboda w projektowaniu kształtu i wymiaru to ich wielka zaleta w inżynierii.
Stanowią kluczowy element w innowacjach, zasilając silniki, sprzęt szpitalny czy komputery.
Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Ograniczenia

Mimo zalet, posiadają też wady:

Kruchość to ich mankament. Mogą pęknąć przy zderzeniu, dlatego zalecamy osłony lub uchwyty.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
Nie należy ich nawiercać – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Analiza siły trzymania

Optymalny udźwig magnesu neodymowego – od czego zależy?

Informacja o udźwigu została określona dla najkorzystniejszych warunków, zakładającej:

przy kontakcie z zwory ze stali niskowęglowej, zapewniającej maksymalne skupienie pola
o przekroju wynoszącej minimum 10 mm
o szlifowanej powierzchni styku
bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
dla siły przyłożonej pod kątem prostym (w osi magnesu)
przy temperaturze otoczenia ok. 20 stopni Celsjusza

Determinanty praktycznego udźwigu magnesu

Na efektywny udźwig oddziałują konkretne warunki, głównie (od priorytetowych):

Dystans – występowanie jakiejkolwiek warstwy (farba, brud, powietrze) przerywa obwód magnetyczny, co redukuje udźwig gwałtownie (nawet o 50% przy 0,5 mm).
Sposób obciążenia – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes trzyma znacznie mniejszą moc (zazwyczaj ok. 20-30% siły maksymalnej).
Grubość blachy – za chuda stal powoduje nasycenie magnetyczne, przez co część mocy ucieka w powietrzu.
Rodzaj materiału – najlepszym wyborem jest stal o wysokiej przenikalności. Stale nierdzewne mogą generować mniejszy udźwig.
Wykończenie powierzchni – idealny styk uzyskamy tylko na wypolerowanej stali. Chropowata faktura zmniejszają realną powierzchnię styku, osłabiając magnes.
Warunki termiczne – magnesy neodymowe posiadają wrażliwość na temperaturę. W wyższych temperaturach tracą moc, a w niskich zyskują na sile (do pewnej granicy).

Siłę trzymania sprawdzano na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy siłach działających równolegle udźwig jest mniejszy nawet pięć razy. Co więcej, nawet niewielka szczelina pomiędzy magnesem, a blachą redukuje udźwig.

Ostrzeżenia

Bezpieczny dystans

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować nośniki danych oraz urządzenia precyzyjne (rozruszniki serca, protezy słuchu, zegarki mechaniczne).

Interferencja medyczna

Pacjenci z rozrusznikiem serca muszą zachować bezwzględny dystans od magnesów. Pole magnetyczne może rozregulować działanie implantu.

Alergia na nikiel

Informacja alergiczna: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku wystąpienia reakcji alergicznej, należy natychmiast przerwać pracę z magnesami i zabezpieczyć dłonie.

Łatwopalność

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Smartfony i tablety

Silne pole magnetyczne zakłóca funkcjonowanie kompasów w smartfonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów do smartfona, aby nie uszkodzić czujników.

Chronić przed dziećmi

Produkt przeznaczony dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Trzymaj poza zasięgiem dzieci i zwierząt.

Zasady obsługi

Używaj magnesy świadomie. Ich gigantyczny udźwig może zaskoczyć nawet doświadczonych użytkowników. Bądź skupiony i nie lekceważ ich siły.

Trwała utrata siły

Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na ciepło. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Ryzyko zmiażdżenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Kruchy spiek

Uwaga na odpryski. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, rozrzucając ostre odłamki w powietrze. Ochrona wzroku wymagana.

Uwaga! Potrzebujesz więcej danych? Przeczytaj nasz artykuł: Czy magnesy są groźne?

MPL 5x5x2 / N38 - magnes neodymowy płytkowy

Specyfikacja - MPL 5x5x2 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania MPL 5x5x2 / N38

Tabela 2: Siła równoległa obsunięcia (ściana) MPL 5x5x2 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny MPL 5x5x2 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy MPL 5x5x2 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - limit termiczny MPL 5x5x2 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola MPL 5x5x2 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MPL 5x5x2 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MPL 5x5x2 / N38

Tabela 9: Odporność na korozję MPL 5x5x2 / N38

Tabela 10: Dane elektryczne (Pc) MPL 5x5x2 / N38

Tabela 11: Fizyka poszukiwań podwodnych MPL 5x5x2 / N38

1. Montaż na ścianie (ześlizg)

2. Wpływ grubości blachy

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Dane środowiskowe

Udźwig magnesu

Indukcja magnetyczna

Sprawdź inne oferty

MPL 35x35x10 / N38 - magnes neodymowy płytkowy

UMP 75x25 [M10x3] GW F200 GOLD / N42 - uchwyty magnetyczne do poszukiwań

MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

MW 70x20 / N38 - magnes neodymowy walcowy

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Zalety

Ograniczenia

Analiza siły trzymania

Optymalny udźwig magnesu neodymowego – od czego zależy?

Determinanty praktycznego udźwigu magnesu

Ostrzeżenia

Bezpieczny dystans

Interferencja medyczna

Alergia na nikiel

Łatwopalność

Smartfony i tablety

Chronić przed dziećmi

Zasady obsługi

Trwała utrata siły

Ryzyko zmiażdżenia

Kruchy spiek

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania
MPL 5x5x2 / N38

Tabela 2: Siła równoległa obsunięcia (ściana)
MPL 5x5x2 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MPL 5x5x2 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MPL 5x5x2 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - limit termiczny
MPL 5x5x2 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MPL 5x5x2 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 5x5x2 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 5x5x2 / N38

Tabela 9: Odporność na korozję
MPL 5x5x2 / N38

Tabela 10: Dane elektryczne (P_c)
MPL 5x5x2 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MPL 5x5x2 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
