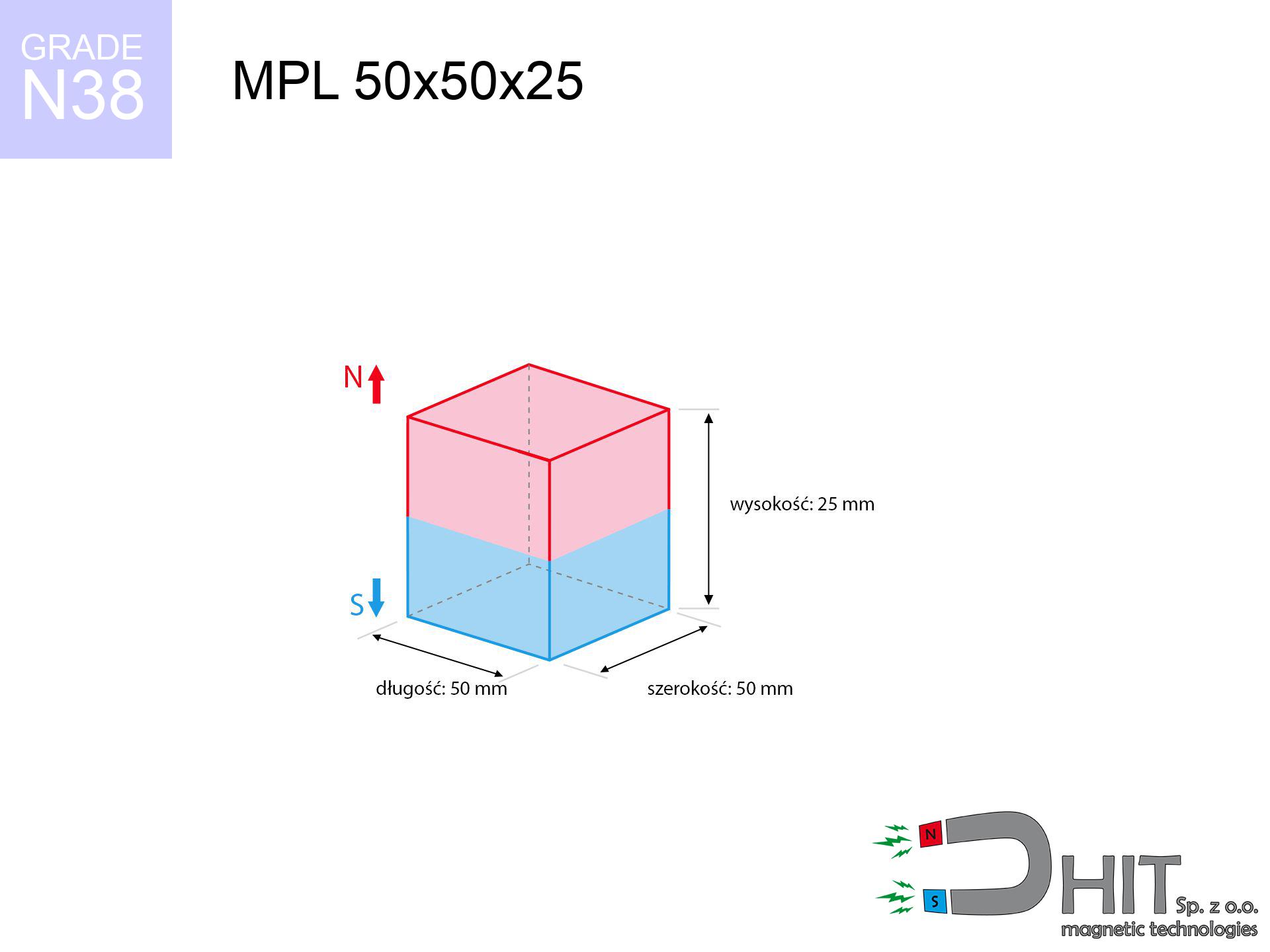

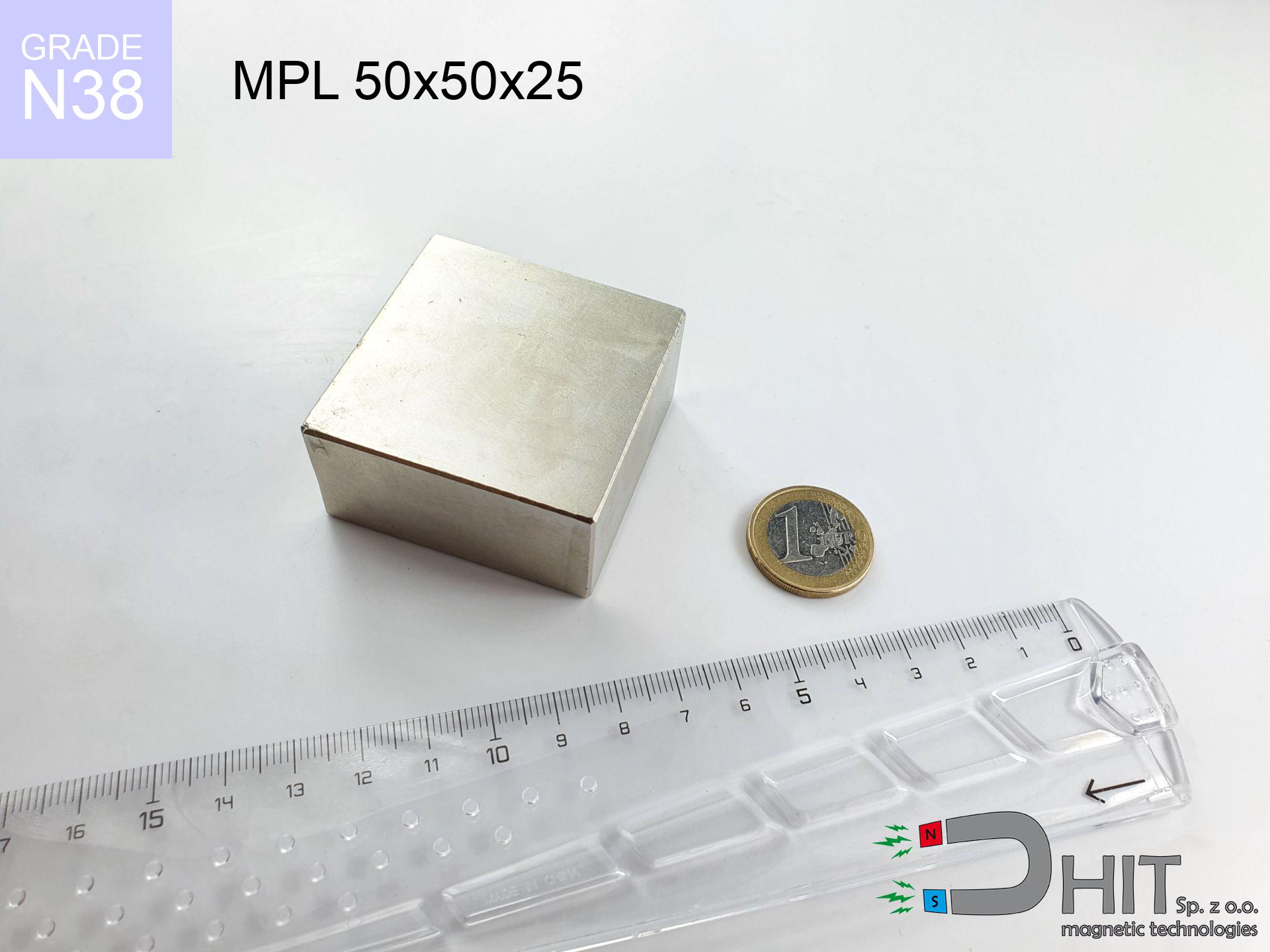

MPL 50x50x25 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020168
GTIN: 5906301811749
Długość
50 mm [±0,1 mm]
Szerokość
50 mm [±0,1 mm]
Wysokość
25 mm [±0,1 mm]
Waga
468.75 g
Kierunek magnesowania
↑ osiowy
Udźwig
90.53 kg / 888.15 N
Indukcja magnetyczna
413.25 mT / 4133 Gs
Powłoka
[NiCuNi] nikiel
159.90 ZŁ z VAT / szt. + cena za transport
130.00 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Chcesz się targować?
Dzwoń do nas
+48 22 499 98 98
albo napisz przez
formularz zgłoszeniowy
na naszej stronie.
Moc oraz formę magnesów neodymowych zobaczysz dzięki naszemu
kalkulatorze mocy.
Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.
MPL 50x50x25 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka MPL 50x50x25 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020168 |
| GTIN | 5906301811749 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 50 mm [±0,1 mm] |
| Szerokość | 50 mm [±0,1 mm] |
| Wysokość | 25 mm [±0,1 mm] |
| Waga | 468.75 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 90.53 kg / 888.15 N |
| Indukcja magnetyczna ~ ? | 413.25 mT / 4133 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Symulacja inżynierska magnesu neodymowego - raport
Niniejsze dane stanowią rezultat kalkulacji matematycznej. Wyniki zostały wyliczone na modelach dla materiału NdFeB. Rzeczywiste parametry mogą nieznacznie się różnić. Traktuj te dane jako punkt odniesienia podczas planowania montażu.
MPL 50x50x25 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
4132 Gs
413.2 mT
|
90.53 kg / 90530.0 g
888.1 N
|
niebezpieczny! |
| 1 mm |
3999 Gs
399.9 mT
|
84.79 kg / 84794.0 g
831.8 N
|
niebezpieczny! |
| 2 mm |
3861 Gs
386.1 mT
|
79.04 kg / 79038.6 g
775.4 N
|
niebezpieczny! |
| 3 mm |
3720 Gs
372.0 mT
|
73.38 kg / 73381.8 g
719.9 N
|
niebezpieczny! |
| 5 mm |
3435 Gs
343.5 mT
|
62.56 kg / 62564.2 g
613.8 N
|
niebezpieczny! |
| 10 mm |
2742 Gs
274.2 mT
|
39.87 kg / 39868.7 g
391.1 N
|
niebezpieczny! |
| 15 mm |
2137 Gs
213.7 mT
|
24.21 kg / 24210.4 g
237.5 N
|
niebezpieczny! |
| 20 mm |
1649 Gs
164.9 mT
|
14.41 kg / 14409.9 g
141.4 N
|
niebezpieczny! |
| 30 mm |
988 Gs
98.8 mT
|
5.17 kg / 5170.9 g
50.7 N
|
uwaga |
| 50 mm |
399 Gs
39.9 mT
|
0.85 kg / 845.8 g
8.3 N
|
słaby uchwyt |
MPL 50x50x25 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg) |
|---|---|---|
| 0 mm | Stal (~0.2) |
18.11 kg / 18106.0 g
177.6 N
|
| 1 mm | Stal (~0.2) |
16.96 kg / 16958.0 g
166.4 N
|
| 2 mm | Stal (~0.2) |
15.81 kg / 15808.0 g
155.1 N
|
| 3 mm | Stal (~0.2) |
14.68 kg / 14676.0 g
144.0 N
|
| 5 mm | Stal (~0.2) |
12.51 kg / 12512.0 g
122.7 N
|
| 10 mm | Stal (~0.2) |
7.97 kg / 7974.0 g
78.2 N
|
| 15 mm | Stal (~0.2) |
4.84 kg / 4842.0 g
47.5 N
|
| 20 mm | Stal (~0.2) |
2.88 kg / 2882.0 g
28.3 N
|
| 30 mm | Stal (~0.2) |
1.03 kg / 1034.0 g
10.1 N
|
| 50 mm | Stal (~0.2) |
0.17 kg / 170.0 g
1.7 N
|
MPL 50x50x25 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
27.16 kg / 27159.0 g
266.4 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
18.11 kg / 18106.0 g
177.6 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
9.05 kg / 9053.0 g
88.8 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
45.27 kg / 45265.0 g
444.0 N
|
MPL 50x50x25 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
3.02 kg / 3017.7 g
29.6 N
|
| 1 mm |
|
7.54 kg / 7544.2 g
74.0 N
|
| 2 mm |
|
15.09 kg / 15088.3 g
148.0 N
|
| 5 mm |
|
37.72 kg / 37720.8 g
370.0 N
|
| 10 mm |
|
75.44 kg / 75441.7 g
740.1 N
|
MPL 50x50x25 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
90.53 kg / 90530.0 g
888.1 N
|
OK |
| 40 °C | -2.2% |
88.54 kg / 88538.3 g
868.6 N
|
OK |
| 60 °C | -4.4% |
86.55 kg / 86546.7 g
849.0 N
|
|
| 80 °C | -6.6% |
84.56 kg / 84555.0 g
829.5 N
|
|
| 100 °C | -28.8% |
64.46 kg / 64457.4 g
632.3 N
|
MPL 50x50x25 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
263.15 kg / 263147 g
2581.5 N
5 403 Gs
|
N/A |
| 1 mm |
254.89 kg / 254892 g
2500.5 N
8 133 Gs
|
229.40 kg / 229403 g
2250.4 N
~0 Gs
|
| 2 mm |
246.47 kg / 246473 g
2417.9 N
7 998 Gs
|
221.83 kg / 221826 g
2176.1 N
~0 Gs
|
| 3 mm |
238.08 kg / 238083 g
2335.6 N
7 861 Gs
|
214.28 kg / 214275 g
2102.0 N
~0 Gs
|
| 5 mm |
221.48 kg / 221477 g
2172.7 N
7 582 Gs
|
199.33 kg / 199329 g
1955.4 N
~0 Gs
|
| 10 mm |
181.86 kg / 181858 g
1784.0 N
6 870 Gs
|
163.67 kg / 163672 g
1605.6 N
~0 Gs
|
| 20 mm |
115.89 kg / 115888 g
1136.9 N
5 484 Gs
|
104.30 kg / 104299 g
1023.2 N
~0 Gs
|
| 50 mm |
24.93 kg / 24933 g
244.6 N
2 544 Gs
|
22.44 kg / 22440 g
220.1 N
~0 Gs
|
MPL 50x50x25 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 28.0 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 22.0 cm |
| Czasomierz | 20 Gs (2.0 mT) | 17.0 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 13.5 cm |
| Pilot do auta | 50 Gs (5.0 mT) | 12.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 5.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 4.5 cm |
MPL 50x50x25 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
17.45 km/h
(4.85 m/s)
|
5.51 J | |
| 30 mm |
25.13 km/h
(6.98 m/s)
|
11.42 J | |
| 50 mm |
31.52 km/h
(8.76 m/s)
|
17.97 J | |
| 100 mm |
44.33 km/h
(12.31 m/s)
|
35.54 J |
MPL 50x50x25 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MPL 50x50x25 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 105 093 Mx | 1050.9 µWb |
| Współczynnik Pc | 0.54 | Niski (Płaski) |
MPL 50x50x25 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 90.53 kg | Standard |
| Woda (dno rzeki) |
103.66 kg
(+13.13 kg Zysk z wyporności)
|
+14.5% |
1. Montaż na Ścianie (Ześlizg)
*Uwaga: Na pionowej ścianie magnes utrzyma tylko ok. 20-30% tego co na suficie.
2. Wpływ Grubości Blachy
*Cienka blacha (np. obudowa PC 0.5mm) drastycznie osłabia magnes.
3. Wytrzymałość Temperaturowa
*Dla materiału N38 granica bezpieczeństwa to 80°C.
Jak rozdzielać?
Nie próbuj odrywać magnesów siłą!
Zawsze zsuwaj je na bok krawędzi stołu.
Elektronika
Trzymaj z dala od dysków HDD, kart płatniczych i telefonów.
Rozruszniki Serca
Osoby z rozrusznikiem muszą zachować dystans min. 10 cm.
Nie dla dzieci
Ryzyko połknięcia. Połknięcie dwóch magnesów grozi śmiercią.
Kruchy materiał
Magnes to ceramika! Uderzenie o inny magnes spowoduje odpryski.
Do czego użyć tego magnesu?
Sprawdzone zastosowania dla wymiaru 15x10x2 mm
Elektronika i Czujniki
Idealny jako element wyzwalający dla czujników Halla oraz kontaktronów w systemach alarmowych. Płaski kształt (2mm) pozwala na ukrycie go w wąskich szczelinach obudowy.
Modelarstwo i Druk 3D
Stosowany do tworzenia niewidocznych zamknięć w modelach drukowanych 3D. Można go wprasować w wydruk lub wkleić w kieszeń zaprojektowaną w modelu CAD.
Meble i Fronty
Używany jako "domykacz" lekkich drzwiczek szafkowych, gdzie standardowe magnesy meblowe są za grube. Wymaga wklejenia w płytkie podfrezowanie.
Zobacz też inne produkty
Zalety oraz wady magnesów z neodymu NdFeB.
Poza ogromną energią, nasze magnesy gwarantują szereg innych zalet::
- Są niezwykle trwałe – przez okres ok. 10 lat gubią nie więcej niż ~1% swojej mocy (wg danych).
- Trudno je rozmagnesować, gdyż wykazują wysoką odporność na pola rozmagnesowujące.
- Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i prezentuje się elegancko.
- Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
- Są przystosowane do pracy w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
- Dają się łatwo formować do specyficznych wymiarów, co ułatwia ich adaptację w przemyśle.
- Występują wszędzie tam, gdzie liczy się precyzja: w napędach, rezonansach oraz przemyśle komputerowym.
- Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.
Warto znać też słabe strony magnesów neodymowych:
- Są wrażliwe na uderzenia – materiał jest kruchy i może odprysnąć. Ochrona w postaci obudowy to dobre rozwiązanie.
- Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
- Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, najlepszą opcją są magnesy w plastikowej osłonie.
- Nie należy ich nawiercać – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
- Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
- Wyższa cena w porównaniu do tańszych zamienników to ich minus, szczególnie przy zakupach hurtowych.
Siła oderwania magnesu w optymalnych warunkach – co ma na to wpływ?
Deklarowana siła magnesu dotyczy maksymalnych osiągów, którą uzyskano w idealnych warunkach testowych, czyli:
- przy zastosowaniu blachy ze specjalnej stali pomiarowej, gwarantującej maksymalne skupienie pola
- o grubości nie mniejszej niż 10 mm
- charakteryzującej się gładkością
- w warunkach bezszczelinowych (powierzchnia do powierzchni)
- dla siły działającej pod kątem prostym (w osi magnesu)
- w standardowej temperaturze otoczenia
Praktyczne aspekty udźwigu – czynniki
Trzeba mieć na uwadze, że siła w aplikacji może być niższe w zależności od następujących czynników, w kolejności ważności:
- Szczelina – obecność jakiejkolwiek warstwy (farba, taśma, szczelina) działa jak izolator, co redukuje moc lawinowo (nawet o 50% przy 0,5 mm).
- Wektor obciążenia – maksymalny parametr mamy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po blasze jest standardowo kilkukrotnie niższa (ok. 1/5 udźwigu).
- Grubość podłoża – dla pełnej efektywności, stal musi być wystarczająco masywna. Cienka blacha limituje udźwig (magnes „przebija” ją na wylot).
- Rodzaj materiału – najlepszym wyborem jest czysta stal żelazna. Stale nierdzewne mogą generować mniejszy udźwig.
- Gładkość – pełny kontakt uzyskamy tylko na gładkiej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, osłabiając magnes.
- Ciepło – spieki NdFeB posiadają wrażliwość na temperaturę. W wyższych temperaturach tracą moc, a na mrozie zyskują na sile (do pewnej granicy).
* Pomiar udźwigu przeprowadzano na blachach o gładkiej powierzchni o optymalnej grubości, przy prostopadłym działaniu siły, jednak przy siłach działających równolegle udźwig jest mniejszy nawet pięciokrotnie. Ponadto, nawet minimalna przerwa między magnesem, a blachą zmniejsza siłę trzymania.
Bezpieczna praca przy magnesach z neodymem
Kruchy spiek
Ryzyko skaleczenia. Magnesy mogą pęknąć przy gwałtownym złączeniu, rozrzucając ostre odłamki w powietrze. Noś okulary.
Alergia na nikiel
Część populacji posiada uczulenie na pierwiastek nikiel, którym zabezpieczane są magnesy neodymowe. Częste dotykanie może powodować silną reakcję alergiczną. Wskazane jest noszenie rękawiczek ochronnych.
Bezpieczna praca
Używaj magnesy odpowiedzialnie. Ich potężna moc może zaskoczyć nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.
Wpływ na zdrowie
Pacjenci z stymulatorem serca muszą zachować bezwzględny dystans od magnesów. Pole magnetyczne może rozregulować działanie implantu.
Ryzyko pożaru
Wiercenie i cięcie magnesów neodymowych stwarza ryzyko zapłonu. Pył neodymowy utlenia się błyskawicznie z tlenem i jest trudny do gaszenia.
Siła zgniatająca
Dbaj o palce. Dwa duże magnesy zderzą błyskawicznie z siłą kilkuset kilogramów, niszcząc wszystko na swojej drodze. Bądź ostrożny!
Nie zbliżaj do komputera
Ekstremalne oddziaływanie może skasować dane na kartach płatniczych, dyskach twardych i innych pamięciach. Zachowaj odstęp min. 10 cm.
Chronić przed dziećmi
Magnesy neodymowe nie są przeznaczone dla dzieci. Inhalacja kilku magnesów może skutkować ich zaciśnięciem jelit, co stanowi śmiertelne niebezpieczeństwo i wiąże się z koniecznością pilnej interwencji chirurgicznej.
Wrażliwość na ciepło
Standardowe magnesy neodymowe (typ N) tracą właściwości po przekroczeniu temperatury 80°C. Uszkodzenie jest permanentne.
Uszkodzenia czujników
Silne pole magnetyczne destabilizuje funkcjonowanie magnetometrów w telefonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów do smartfona, aby uniknąć awarii czujników.
Bezpieczeństwo!
Szczegółowe omówienie o zagrożeniach w artykule: BHP magnesów neodymowych.
