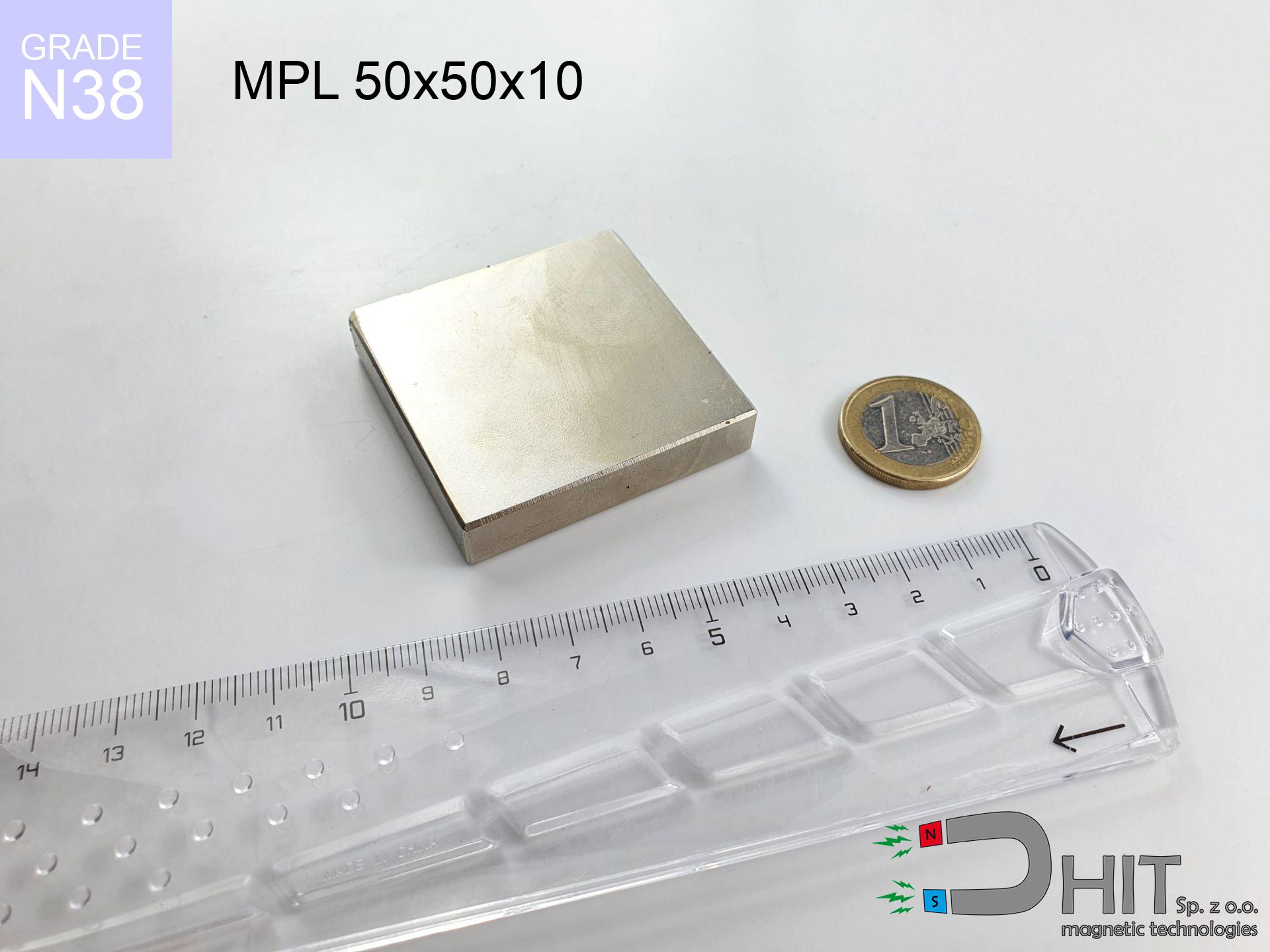

MPL 50x50x10 / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy jutro

MPL 50x50x10 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020167

GTIN/EAN: 5906301811732

5.00

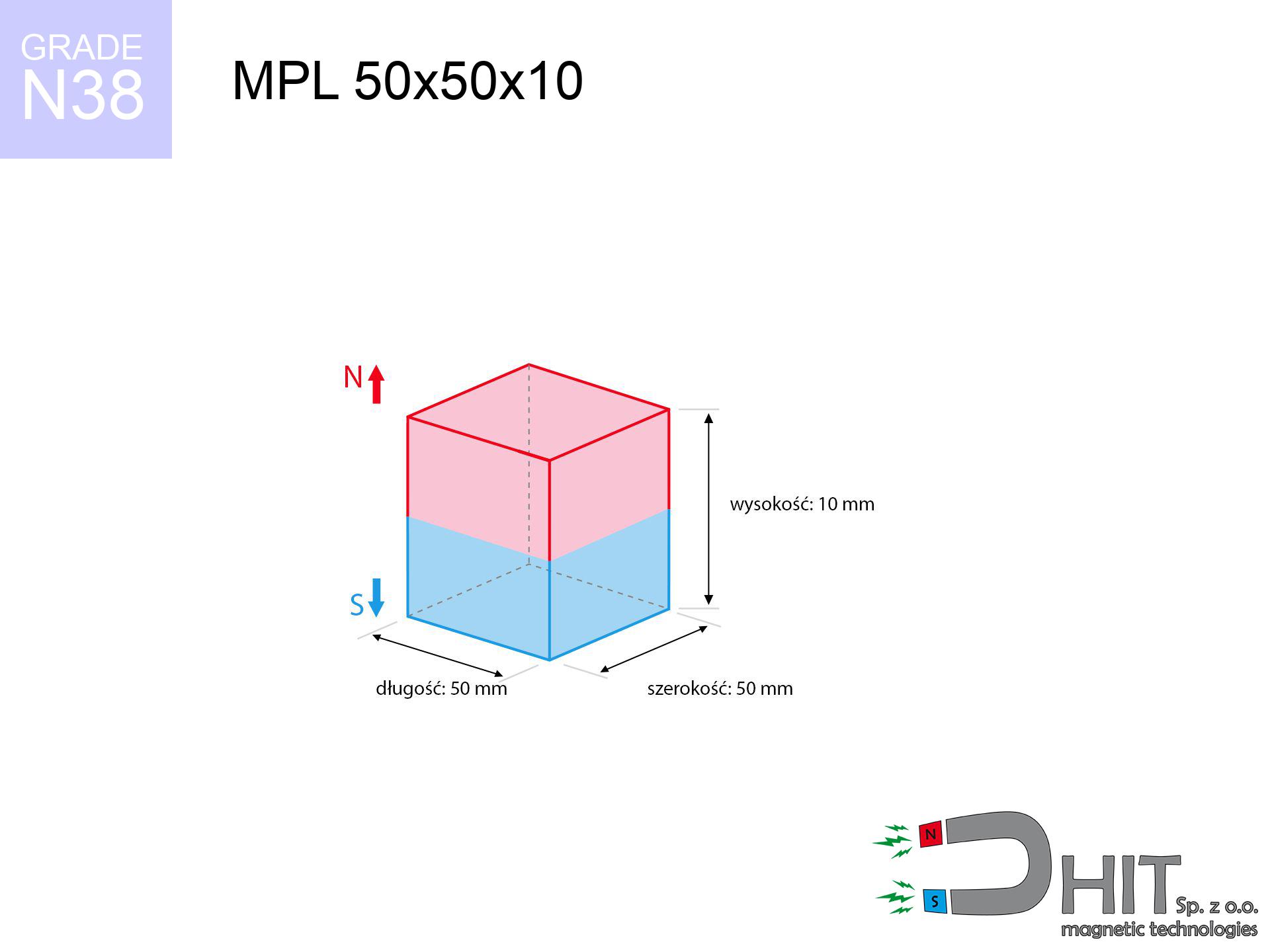

Długość

50 mm [±0,1 mm]

Szerokość

50 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

187.5 g

Kierunek magnesowania

↑ osiowy

Udźwig

33.73 kg / 330.92 N

Indukcja magnetyczna

209.75 mT / 2097 Gs

Powłoka

[NiCuNi] nikiel

zobacz parametry »

42.88 ZŁ z VAT / szt. + cena za transport

34.86 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

34.86 ZŁ

42.88 ZŁ

cena od 20 szt.

32.77 ZŁ

40.31 ZŁ

cena od 80 szt.

30.68 ZŁ

37.73 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz pogadać o magnesach?

Zadzwoń do nas +48 888 99 98 98 albo pisz poprzez formularz zgłoszeniowy na stronie kontakt.
Moc oraz kształt magnesu sprawdzisz u nas w narzędziu online do obliczeń.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Szczegóły techniczne - MPL 50x50x10 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 50x50x10 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020167
GTIN/EAN	5906301811732
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	50 mm [±0,1 mm]
Szerokość	50 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	187.5 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	33.73 kg / 330.92 N
Indukcja magnetyczna ~ ?	209.75 mT / 2097 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 50x50x10 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza fizyczna magnesu neodymowego - parametry techniczne

Przedstawione wartości stanowią bezpośredni efekt analizy matematycznej. Wyniki bazują na modelach dla klasy Nd₂Fe₁₄B. Realne osiągi mogą nieznacznie się różnić. Traktuj te wyliczenia jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - charakterystyka
MPL 50x50x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2097 Gs 209.7 mT	33.73 kg / 74.36 lbs 33730.0 g / 330.9 N	niebezpieczny!
1 mm	2056 Gs 205.6 mT	32.43 kg / 71.50 lbs 32430.0 g / 318.1 N	niebezpieczny!
2 mm	2009 Gs 200.9 mT	30.96 kg / 68.27 lbs 30964.6 g / 303.8 N	niebezpieczny!
3 mm	1957 Gs 195.7 mT	29.38 kg / 64.77 lbs 29380.4 g / 288.2 N	niebezpieczny!
5 mm	1841 Gs 184.1 mT	25.99 kg / 57.30 lbs 25992.3 g / 255.0 N	niebezpieczny!
10 mm	1514 Gs 151.4 mT	17.58 kg / 38.75 lbs 17577.6 g / 172.4 N	niebezpieczny!
15 mm	1194 Gs 119.4 mT	10.93 kg / 24.10 lbs 10931.8 g / 107.2 N	niebezpieczny!
20 mm	922 Gs 92.2 mT	6.51 kg / 14.36 lbs 6512.2 g / 63.9 N	średnie ryzyko
30 mm	543 Gs 54.3 mT	2.26 kg / 4.98 lbs 2260.0 g / 22.2 N	średnie ryzyko
50 mm	209 Gs 20.9 mT	0.33 kg / 0.74 lbs 334.1 g / 3.3 N	niskie ryzyko

Moc przyciągania słabnie znacząco z każdym milimetrem dystansu. Miej na uwadze, że nawet mikroskopijny dystans (np. zanieczyszczenia, farba, okleina) wyraźnie zmniejsza siłę przyciągania. Produkty magnetyczne działają najmocniej przy bezpośrednim kontakcie; dystans zabija moc. Zauważ, jak błyskawicznie maleje udźwig, gdy magnes nie przylega bezpośrednio do metalowego podłoża. Projektując rozmieszczenie, zrezygnuj ze dodatkowych podkładek.

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 50x50x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	6.75 kg / 14.87 lbs 6746.0 g / 66.2 N
1 mm	Stal (~0.2)	6.49 kg / 14.30 lbs 6486.0 g / 63.6 N
2 mm	Stal (~0.2)	6.19 kg / 13.65 lbs 6192.0 g / 60.7 N
3 mm	Stal (~0.2)	5.88 kg / 12.95 lbs 5876.0 g / 57.6 N
5 mm	Stal (~0.2)	5.20 kg / 11.46 lbs 5198.0 g / 51.0 N
10 mm	Stal (~0.2)	3.52 kg / 7.75 lbs 3516.0 g / 34.5 N
15 mm	Stal (~0.2)	2.19 kg / 4.82 lbs 2186.0 g / 21.4 N
20 mm	Stal (~0.2)	1.30 kg / 2.87 lbs 1302.0 g / 12.8 N
30 mm	Stal (~0.2)	0.45 kg / 1.00 lbs 452.0 g / 4.4 N
50 mm	Stal (~0.2)	0.07 kg / 0.15 lbs 66.0 g / 0.6 N

Prezentowane zestawienie przedstawia szacunkową wartość obciążenia, jaka jest niezbędna do spowodowania przesunięcia magnesu w dół po pionowej powierzchni stalowej (przy uwzględnieniu standardowego tarcia statycznego). Wartość ta jest zmienny w oparciu o odległości roboczej.

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MPL 50x50x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	10.12 kg / 22.31 lbs 10119.0 g / 99.3 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	6.75 kg / 14.87 lbs 6746.0 g / 66.2 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	3.37 kg / 7.44 lbs 3373.0 g / 33.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	16.87 kg / 37.18 lbs 16865.0 g / 165.4 N

Umieszczając uchwyt na wertykalnej ścianie (np. lodówce), utrzyma on jedynie około 1/5 swojego maksymalnego udźwigu. Grawitacja i niski współczynnik tarcia powodują, że uchwyty szybciej zjeżdżają v dół, niż odrywają. Projektujesz uchwyt ścienny? Weź pod uwagę, że siła poślizgu jest wyraźnie niższa od prostopadłej siły odrywania. Na śliskiej powierzchni uchwyt zjedzie w dół pod dużo lżejszym ładunkiem. Zastosowanie podkładki gumowej może drastycznie zwiększyć trzymanie.

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MPL 50x50x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	1.69 kg / 3.72 lbs 1686.5 g / 16.5 N
1 mm	13%	4.22 kg / 9.30 lbs 4216.3 g / 41.4 N
2 mm	25%	8.43 kg / 18.59 lbs 8432.5 g / 82.7 N
3 mm	38%	12.65 kg / 27.89 lbs 12648.8 g / 124.1 N
5 mm	63%	21.08 kg / 46.48 lbs 21081.2 g / 206.8 N
10 mm	100%	33.73 kg / 74.36 lbs 33730.0 g / 330.9 N
11 mm	100%	33.73 kg / 74.36 lbs 33730.0 g / 330.9 N
12 mm	100%	33.73 kg / 74.36 lbs 33730.0 g / 330.9 N

Cienka blacha nie potrafi przejąć pełnego strumienia magnetycznego, co marnuje potencjał magnesu. Jeżeli zamocujesz silny magnes do słabej blaszki, magnetyzm przejdzie na wylot i trzymanie będzie mniejsze. Aby wykorzystać maksimum mocy tego neodymu, potrzebujesz odpowiednio grubego podkładu stali. Przesycenie materiału powoduje, że na delikatnych ściankach (np. obudowie AGD) uchwyt wykazuje mniejszy udźwig. Sugerujemy wybór wymiaru blachy według poniższych danych.

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MPL 50x50x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	33.73 kg / 74.36 lbs 33730.0 g / 330.9 N	OK
40 °C	-2.2%	32.99 kg / 72.73 lbs 32987.9 g / 323.6 N	OK
60 °C	-4.4%	32.25 kg / 71.09 lbs 32245.9 g / 316.3 N
80 °C	-6.6%	31.50 kg / 69.45 lbs 31503.8 g / 309.1 N
100 °C	-28.8%	24.02 kg / 52.95 lbs 24015.8 g / 235.6 N

Klasyczne neodymy tracą bezpowrotnie siłę po przekroczeniu temperatury maksymalnej. Chroń przed ciepłem – wysoka temperatura może nieodwracalnie uszkodzić ten magnes. Wraz ze wzrostem temperatury moc magnesu chwilowo obniża się. Nie używaj tego magnesu w pobliżu źródeł ciepła przekraczających jego bezpieczny zakres. Zbyt wysoka temperatura wywoła zniszczenia magnetyzmu.

*Ważna informacja: Wytrzymałość temperaturowa zależy nie tylko od materiału, ale także od proporcji wymiarów. Cienkie magnesy (niski Pc) tracą właściwości szybciej niż wysokie walce. Status ostrzegawczy w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MPL 50x50x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	67.80 kg / 149.46 lbs 3 611 Gs	10.17 kg / 22.42 lbs 10169 g / 99.8 N	N/A
1 mm	66.54 kg / 146.70 lbs 4 156 Gs	9.98 kg / 22.01 lbs 9982 g / 97.9 N	59.89 kg / 132.03 lbs ~0 Gs
2 mm	65.18 kg / 143.70 lbs 4 113 Gs	9.78 kg / 21.56 lbs 9777 g / 95.9 N	58.66 kg / 129.33 lbs ~0 Gs
3 mm	63.74 kg / 140.53 lbs 4 067 Gs	9.56 kg / 21.08 lbs 9562 g / 93.8 N	57.37 kg / 126.48 lbs ~0 Gs
5 mm	60.67 kg / 133.75 lbs 3 968 Gs	9.10 kg / 20.06 lbs 9101 g / 89.3 N	54.60 kg / 120.38 lbs ~0 Gs
10 mm	52.24 kg / 115.18 lbs 3 682 Gs	7.84 kg / 17.28 lbs 7836 g / 76.9 N	47.02 kg / 103.66 lbs ~0 Gs
20 mm	35.33 kg / 77.89 lbs 3 028 Gs	5.30 kg / 11.68 lbs 5299 g / 52.0 N	31.80 kg / 70.10 lbs ~0 Gs
50 mm	7.69 kg / 16.96 lbs 1 413 Gs	1.15 kg / 2.54 lbs 1154 g / 11.3 N	6.92 kg / 15.26 lbs ~0 Gs
60 mm	4.54 kg / 10.01 lbs 1 086 Gs	0.68 kg / 1.50 lbs 681 g / 6.7 N	4.09 kg / 9.01 lbs ~0 Gs
70 mm	2.72 kg / 6.01 lbs 841 Gs	0.41 kg / 0.90 lbs 409 g / 4.0 N	2.45 kg / 5.41 lbs ~0 Gs
80 mm	1.67 kg / 3.68 lbs 658 Gs	0.25 kg / 0.55 lbs 250 g / 2.5 N	1.50 kg / 3.31 lbs ~0 Gs
90 mm	1.05 kg / 2.31 lbs 521 Gs	0.16 kg / 0.35 lbs 157 g / 1.5 N	0.94 kg / 2.08 lbs ~0 Gs
100 mm	0.67 kg / 1.48 lbs 417 Gs	0.10 kg / 0.22 lbs 101 g / 1.0 N	0.60 kg / 1.33 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z szerszego promienia niż magnes i blacha. Taki system dwóch magnesów generuje silniejsze pole i większy zasięg pracy. Planujesz stworzyć silny uchwyt? Zastosuj dwa magnesy zamiast jednego magnesu i blaszki. Pamiętaj, że przy przyciąganiu dwóch neodymów siła uderzenia jest ekstremalna. Siła odpychania jest nieznacznie słabsza niż siła złączenia, ale wciąż duża.
*Natężenie strumienia przy konfiguracji odpychania wynosi ~0 Gs w punkcie środkowym przestrzeni pomiędzy magnesami (anihilacja pól).
Ważne: Szacunki dotyczą siły zsuwania pary identycznych bloków magnetycznych (opór ~0.15 dla powłoki Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MPL 50x50x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	21.0 cm
Implant słuchowy	10 Gs (1.0 mT)	16.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	13.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	10.0 cm
Immobilizer	50 Gs (5.0 mT)	9.5 cm
Karta płatnicza	400 Gs (40.0 mT)	4.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	3.0 cm

Potężne promieniowanie magnesu stanowi poważne zagrożenie dla sprzętu IT i implantów medycznych. Neodymy wytwarzają strumień, które niszczy działanie sprzętów cyfrowych. Wiedz, że: niewidzialne pole magnetyczne oddziałuje przez materię i szkło. Wyjątkową uwagę muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Wpływ odczują również: zegarki mechaniczne, kluczyki samochodowe, głośniki i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MPL 50x50x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	17.38 km/h (4.83 m/s)	2.19 J
30 mm	24.39 km/h (6.78 m/s)	4.30 J
50 mm	30.43 km/h (8.45 m/s)	6.70 J
100 mm	42.78 km/h (11.88 m/s)	13.24 J

Elementy magnetyczne są delikatne – zderzenie ze stalą grozi ich pęknięciem. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie staje się niebezpieczny. Siła kinetyczna może spowodować odpryski materiału lub groźne zmiażdżenia skóry. Trzymaj mocno magnes przy instalacji, aby nie uderzył gwałtownie w metal. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję magnesu. Stosuj okulary ochronne podczas manipulacji z dużymi magnesami.

Tabela 9: Specyfikacja ochrony powierzchni
MPL 50x50x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 50x50x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	61 501 Mx	615.0 µWb
Współczynnik P_c	0.26	Niski (Płaski)

Wartość strumienia (Flux) przepływającego przez powierzchnię bieguna. Parametr niezbędny w aplikacjach cewkowych oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MPL 50x50x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	33.73 kg	Standard
Woda (dno rzeki)	38.62 kg (+4.89 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Montaż na ścianie (ześlizg)

*Uwaga: Na pionowej ścianie magnes utrzyma jedynie ok. 20-30% siły prostopadłej.

2. Efektywność, a grubość stali

*Cienka blacha (np. blacha karoseryjna) znacząco ogranicza udźwig magnesu.

3. Praca w cieple

*Dla materiału N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.26

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020167-2026

Przelicznik magnesów

Udźwig magnesu

Siła w kg

Siła w lbs

Indukcja magnetyczna

Indukcja (Gs)

Indukcja (T)

Wystarczy podać liczbę, aby konwerter sam obliczył pozostałe jednostki.

Zobacz też inne oferty

Produkt dostępny Wysyłamy jutro

SM 18x150 [2xM5] / N42 - separator magnetyczny

332.10 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

SM 25x350 [2xM8] / N42 - separator magnetyczny

984.00 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

UMT 12x20 black set / N38 - uchwyt magnetyczny do tablic

44.99 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

5.17 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 50x50x10 mm i wadze 187.5 g gwarantuje klasę premium połączenia. Jako magnes blokowy o dużej mocy (ok. 33.73 kg), produkt ten jest dostępny od ręki z naszego magazynu w Polsce. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Rozdzielanie magnesów blokowych wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Uważaj na palce! Magnesy o sile 33.73 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Magnesy płytkowe MPL 50x50x10 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak filtry wyłapujące opiłki oraz silniki liniowe. Świetnie sprawdzają się jako niewidoczne mocowania pod płytkami, drewnem czy szkłem. Klienci często wybierają ten model do wieszania narzędzi na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Do montażu magnesów płaskich MPL 50x50x10 / N38 najlepiej używać kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (50x50 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Model ten charakteryzuje się wymiarami 50x50x10 mm, co przy wadze 187.5 g czyni go elementem o imponującej gęstości energii. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 33.73 kg (siła ~330.92 N), co przy tak płaskim kształcie świadczy o dużej mocy materiału. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Zalety

Oprócz ogromną siłą, magnesy neodymowe gwarantują wiele innych atutów::

Długowieczność to ich atut – nawet po 10 lat spadek mocy wynosi jedynie ~1% (teoretycznie).
Inne źródła magnetyzmu nie powodują ich utraty mocy – posiadają dużą zdolność koercji.
Dzięki warstwie ochronnej (nikiel, Au, srebro) zyskują nowoczesny, błyszczący wygląd.
Generują skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Opcja produkcji złożonych kształtów sprawia, że są idealne do nietypowych zastosowań.
Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i sprzętu medycznego.
Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają wysoką skuteczność.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Są wrażliwe na uderzenia – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy jest kluczowa.
Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w gumowej otulinie.
Nie należy ich nawiercać – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – od czego zależy?

Podany w tabeli udźwig jest wartością teoretyczną maksymalną zrealizowanego w specyficznych, idealnych warunkach:

przy zastosowaniu zwory ze specjalnej stali pomiarowej, gwarantującej maksymalne skupienie pola
o grubości przynajmniej 10 mm
z powierzchnią wolną od rys
bez żadnej warstwy izolującej pomiędzy magnesem a stalą
dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
w temp. ok. 20°C

Praktyczne aspekty udźwigu – czynniki

Trzeba mieć na uwadze, że siła w aplikacji może być niższe zależnie od poniższych elementów, zaczynając od najistotniejszych:

Przerwa między magnesem a stalą – każdy milimetr odległości (spowodowany np. okleiną lub nierównością) drastycznie redukuje efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Sposób obciążenia – parametr katalogowy dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes wykazuje znacznie mniejszą moc (zazwyczaj ok. 20-30% siły maksymalnej).
Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Strumień magnetyczny przenika na wylot, zamiast generować siłę.
Materiał blachy – stal miękka przyciąga najlepiej. Domieszki stopowe obniżają właściwości magnetyczne i udźwig.
Wykończenie powierzchni – pełny kontakt jest możliwy tylko na wypolerowanej stali. Chropowata faktura zmniejszają realną powierzchnię styku, osłabiając magnes.
Czynnik termiczny – wysoka temperatura osłabia siłę przyciągania. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.

Udźwig określano z wykorzystaniem wypolerowanej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, z kolei przy siłach działających równolegle udźwig jest mniejszy nawet 75%. Co więcej, nawet niewielka szczelina pomiędzy magnesem, a blachą redukuje udźwig.

Bezpieczna praca przy magnesach z neodymem

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Magnesy są kruche

Ryzyko skaleczenia. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając ostre odłamki w powietrze. Ochrona wzroku wymagana.

Nie zbliżaj do komputera

Unikaj zbliżania magnesów do portfela, komputera czy telewizora. Magnes może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.

Wrażliwość na ciepło

Standardowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Produkt nie dla dzieci

Bezwzględnie chroń magnesy przed najmłodszymi. Niebezpieczeństwo połknięcia jest wysokie, a konsekwencje połączenia się magnesów wewnątrz organizmu są tragiczne.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Implanty kardiologiczne

Pacjenci z kardiowerterem muszą utrzymać bezwzględny dystans od magnesów. Silny magnes może zakłócić pracę implantu.

Unikaj kontaktu w przypadku alergii

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy natychmiast przerwać pracę z magnesami i użyć środków ochronnych.

Moc przyciągania

Przed użyciem, zapoznaj się z zasadami. Niekontrolowane przyciągnięcie może zniszczyć magnes lub zranić dłoń. Myśl o krok do przodu.

Elektronika precyzyjna

Uwaga: magnesy neodymowe generują pole, które zakłócają systemy nawigacji. Zachowaj odpowiednią odległość od komórki, tabletu i urządzeń GPS.

Zachowaj ostrożność! Więcej informacji o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.

MPL 50x50x10 / N38 - magnes neodymowy płytkowy

Szczegóły techniczne - MPL 50x50x10 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza fizyczna magnesu neodymowego - parametry techniczne

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - charakterystyka MPL 50x50x10 / N38

Tabela 2: Równoległa siła obsunięcia (pion) MPL 50x50x10 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny MPL 50x50x10 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy MPL 50x50x10 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności MPL 50x50x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól MPL 50x50x10 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności MPL 50x50x10 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie MPL 50x50x10 / N38

Tabela 9: Specyfikacja ochrony powierzchni MPL 50x50x10 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MPL 50x50x10 / N38

Tabela 11: Fizyka poszukiwań podwodnych MPL 50x50x10 / N38

1. Montaż na ścianie (ześlizg)

2. Efektywność, a grubość stali

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Ekologia i recykling (GPSR)

Udźwig magnesu

Indukcja magnetyczna

Zobacz też inne oferty

SM 18x150 [2xM5] / N42 - separator magnetyczny

SM 25x350 [2xM8] / N42 - separator magnetyczny

UMT 12x20 black set / N38 - uchwyt magnetyczny do tablic

MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

Zalety i wady magnesów neodymowych Nd2Fe14B.

Zalety

Minusy

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – od czego zależy?

Praktyczne aspekty udźwigu – czynniki

Bezpieczna praca przy magnesach z neodymem

Uszkodzenia ciała

Magnesy są kruche

Nie zbliżaj do komputera

Wrażliwość na ciepło

Produkt nie dla dzieci

Nie wierć w magnesach

Implanty kardiologiczne

Unikaj kontaktu w przypadku alergii

Moc przyciągania

Elektronika precyzyjna

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - charakterystyka
MPL 50x50x10 / N38

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 50x50x10 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MPL 50x50x10 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MPL 50x50x10 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MPL 50x50x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MPL 50x50x10 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MPL 50x50x10 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MPL 50x50x10 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MPL 50x50x10 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 50x50x10 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MPL 50x50x10 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
