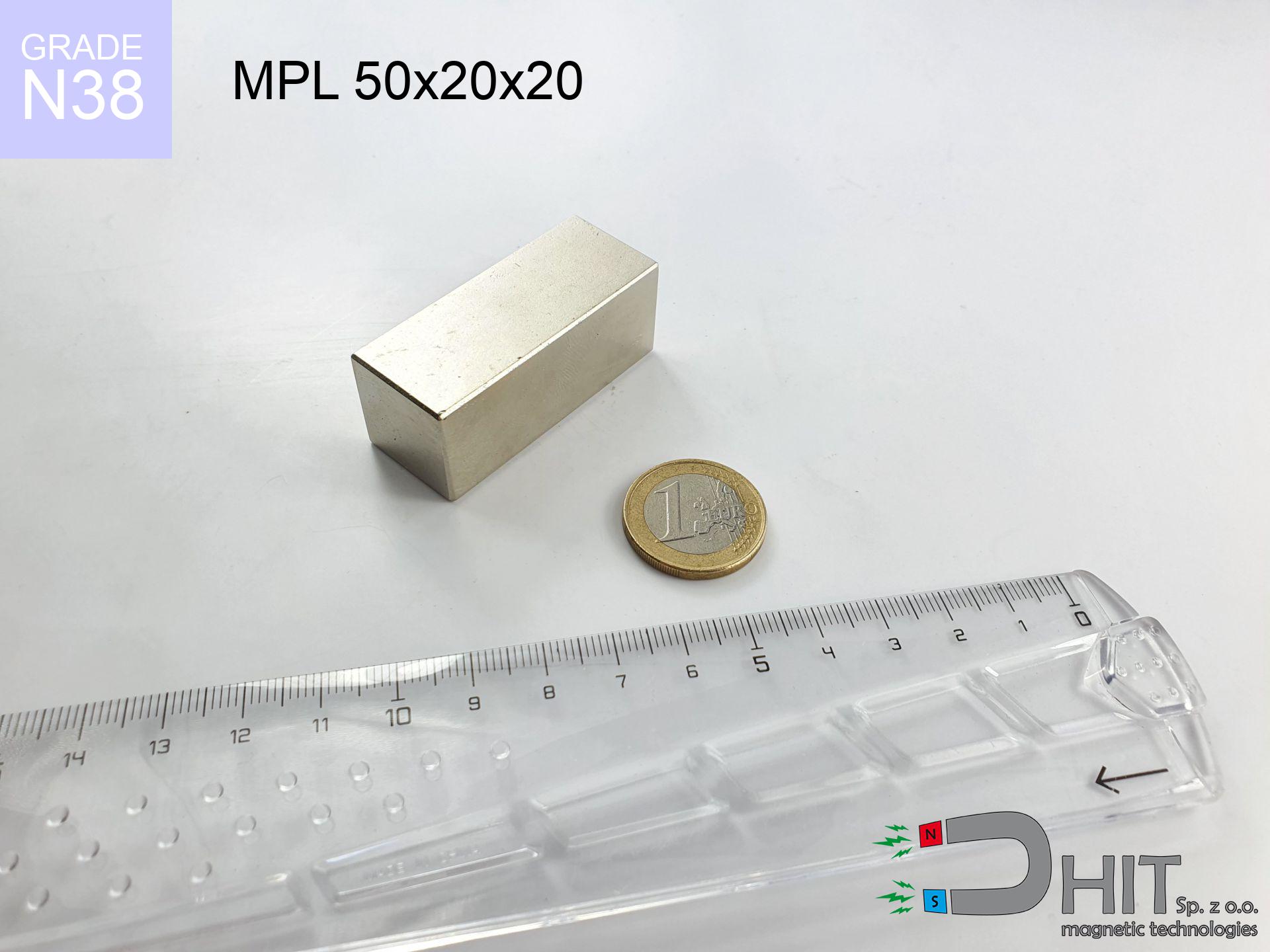

MPL 50x20x20 / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 50x20x20 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020166

GTIN/EAN: 5906301811725

5.00

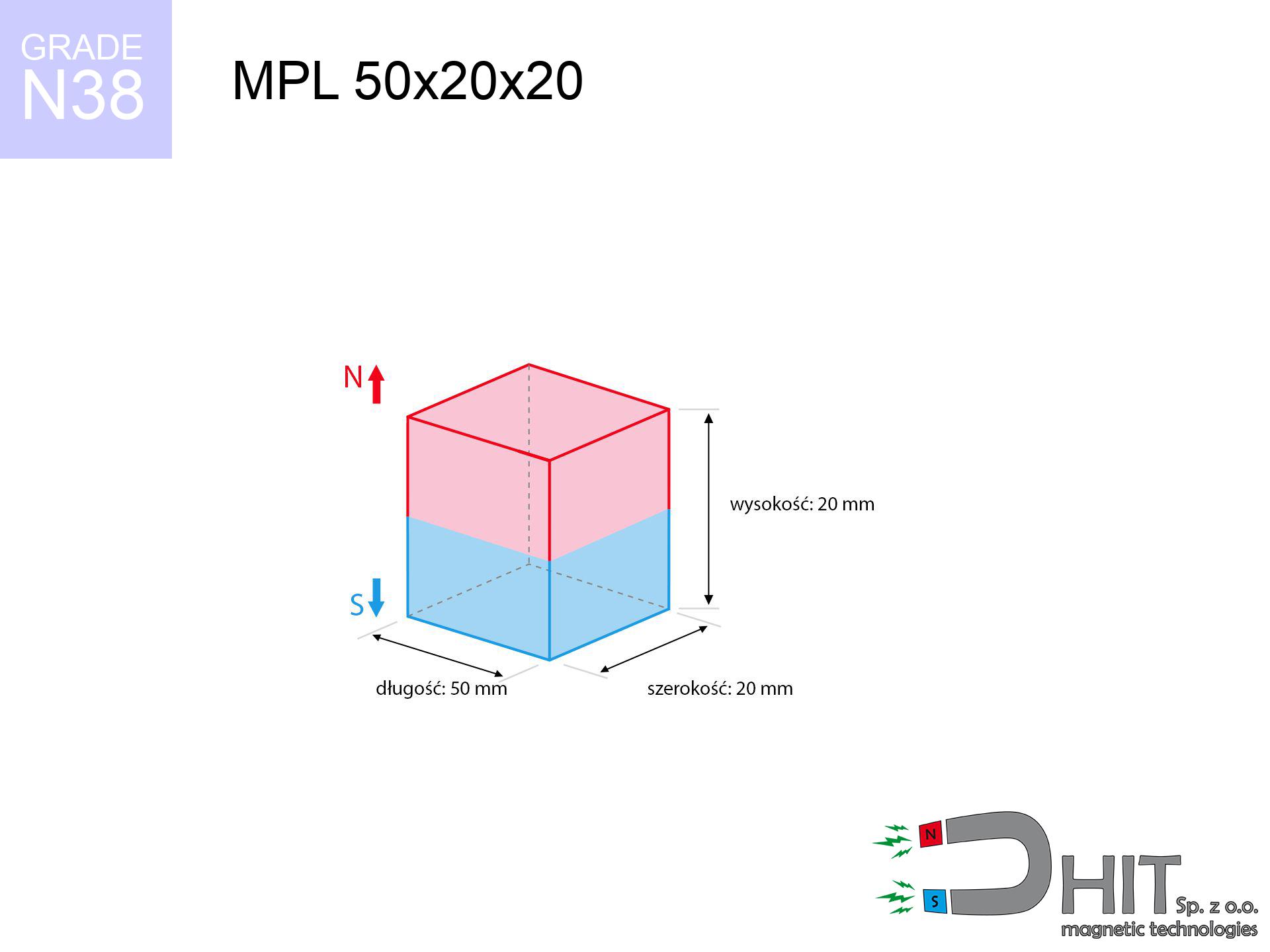

Długość

50 mm [±0,1 mm]

Szerokość

20 mm [±0,1 mm]

Wysokość

20 mm [±0,1 mm]

Waga

150 g

Kierunek magnesowania

↑ osiowy

Udźwig

42.18 kg / 413.81 N

Indukcja magnetyczna

478.99 mT / 4790 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

47.32 ZŁ z VAT / szt. + cena za transport

38.47 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

38.47 ZŁ

47.32 ZŁ

cena od 20 szt.

36.16 ZŁ

44.48 ZŁ

cena od 70 szt.

33.85 ZŁ

41.64 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Potrzebujesz porady?

Zadzwoń i zapytaj +48 888 99 98 98 lub daj znać za pomocą formularz kontaktowy w sekcji kontakt.
Właściwości oraz wygląd magnesów neodymowych wyliczysz dzięki naszemu kalkulatorze masy magnetycznej.

Zamów do 14:00, a wyślemy dziś!

Specyfikacja - MPL 50x20x20 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 50x20x20 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020166
GTIN/EAN	5906301811725
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	50 mm [±0,1 mm]
Szerokość	20 mm [±0,1 mm]
Wysokość	20 mm [±0,1 mm]
Waga	150 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	42.18 kg / 413.81 N
Indukcja magnetyczna ~ ?	478.99 mT / 4790 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 50x20x20 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza techniczna magnesu neodymowego - raport

Poniższe informacje stanowią rezultat symulacji inżynierskiej. Wyniki oparte są na modelach dla materiału Nd₂Fe₁₄B. Rzeczywiste parametry mogą różnić się od wartości teoretycznych. Traktuj te dane jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - spadek mocy
MPL 50x20x20 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	4789 Gs 478.9 mT	42.18 kg / 92.99 lbs 42180.0 g / 413.8 N	miażdżący
1 mm	4452 Gs 445.2 mT	36.46 kg / 80.38 lbs 36461.5 g / 357.7 N	miażdżący
2 mm	4114 Gs 411.4 mT	31.13 kg / 68.62 lbs 31126.5 g / 305.4 N	miażdżący
3 mm	3784 Gs 378.4 mT	26.34 kg / 58.06 lbs 26336.3 g / 258.4 N	miażdżący
5 mm	3173 Gs 317.3 mT	18.52 kg / 40.84 lbs 18523.4 g / 181.7 N	miażdżący
10 mm	2022 Gs 202.2 mT	7.52 kg / 16.59 lbs 7522.9 g / 73.8 N	mocny
15 mm	1324 Gs 132.4 mT	3.22 kg / 7.10 lbs 3222.6 g / 31.6 N	mocny
20 mm	899 Gs 89.9 mT	1.49 kg / 3.28 lbs 1487.5 g / 14.6 N	niskie ryzyko
30 mm	458 Gs 45.8 mT	0.39 kg / 0.85 lbs 385.8 g / 3.8 N	niskie ryzyko
50 mm	159 Gs 15.9 mT	0.05 kg / 0.10 lbs 46.4 g / 0.5 N	niskie ryzyko

Siła magnetyczna słabnie znacząco wraz z każdym kolejnym milimetrem dystansu. Wiedz, że każda dodatkowa warstwa izolacji (np. brud, lakier, kurz) znacząco osłabia chwyt. Magnesy działają najsilniej w idealnym przyleganiu; powietrzna przerwa osłabia moc. Zobacz, jak gwałtownie maleje udźwig, gdy produkt nie dotyka bezpośrednio do powierzchni stali. Obliczając montaż, eliminuj niepotrzebnych przerw.

Tabela 2: Siła równoległa ześlizgu (ściana)
MPL 50x20x20 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	8.44 kg / 18.60 lbs 8436.0 g / 82.8 N
1 mm	Stal (~0.2)	7.29 kg / 16.08 lbs 7292.0 g / 71.5 N
2 mm	Stal (~0.2)	6.23 kg / 13.73 lbs 6226.0 g / 61.1 N
3 mm	Stal (~0.2)	5.27 kg / 11.61 lbs 5268.0 g / 51.7 N
5 mm	Stal (~0.2)	3.70 kg / 8.17 lbs 3704.0 g / 36.3 N
10 mm	Stal (~0.2)	1.50 kg / 3.32 lbs 1504.0 g / 14.8 N
15 mm	Stal (~0.2)	0.64 kg / 1.42 lbs 644.0 g / 6.3 N
20 mm	Stal (~0.2)	0.30 kg / 0.66 lbs 298.0 g / 2.9 N
30 mm	Stal (~0.2)	0.08 kg / 0.17 lbs 78.0 g / 0.8 N
50 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 10.0 g / 0.1 N

Prezentowane zestawienie wylicza przybliżoną wartość obciążenia, jaka jest niezbędna do rozpoczęcia ześlizgu magnesu pionowo w dół po pionowej ścianie metalowej (przy uwzględnieniu typowego współczynnika tarcia). Parametr ten zmienia się względem oddalenia od metalu.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MPL 50x20x20 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	12.65 kg / 27.90 lbs 12654.0 g / 124.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	8.44 kg / 18.60 lbs 8436.0 g / 82.8 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	4.22 kg / 9.30 lbs 4218.0 g / 41.4 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	21.09 kg / 46.50 lbs 21090.0 g / 206.9 N

Umieszczając uchwyt na pionowej płaszczyźnie (np. karoserii), utrzyma on zaledwie około 20%-30% nominalnej siły przyciągania. Grawitacja i słaby stopień przyczepności wpływają na to, że uchwyty łatwiej zjeżdżają v dół, niż odpadają. Chcesz stworzyć mocowanie pionowe? Zauważ, że siła ścinająca jest dużo słabsza od prostopadłej siły odrywania. Na śliskiej powierzchni magnes zjedzie w dół pod wyraźnie lżejszym ładunkiem. Użycie gumy specjalnej może skutecznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MPL 50x20x20 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	2.11 kg / 4.65 lbs 2109.0 g / 20.7 N
1 mm	13%	5.27 kg / 11.62 lbs 5272.5 g / 51.7 N
2 mm	25%	10.55 kg / 23.25 lbs 10545.0 g / 103.4 N
3 mm	38%	15.82 kg / 34.87 lbs 15817.5 g / 155.2 N
5 mm	63%	26.36 kg / 58.12 lbs 26362.5 g / 258.6 N
10 mm	100%	42.18 kg / 92.99 lbs 42180.0 g / 413.8 N
11 mm	100%	42.18 kg / 92.99 lbs 42180.0 g / 413.8 N
12 mm	100%	42.18 kg / 92.99 lbs 42180.0 g / 413.8 N

Cienka płyta metalowa nie potrafi absorbować całego pola magnetycznego, co marnuje potencjał magnesu. Jeśli zainstalujesz neodym do zbyt cienkiego podłoża, pole przeniknie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać 100% potencjału tego magnesu, potrzebujesz odpowiednio grubego podkładu metalu. Zjawisko saturacji powoduje, że na delikatnych ściankach (np. obudowie AGD) produkt działa gorzej. Dobierz wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MPL 50x20x20 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	42.18 kg / 92.99 lbs 42180.0 g / 413.8 N	OK
40 °C	-2.2%	41.25 kg / 90.95 lbs 41252.0 g / 404.7 N	OK
60 °C	-4.4%	40.32 kg / 88.90 lbs 40324.1 g / 395.6 N	OK
80 °C	-6.6%	39.40 kg / 86.85 lbs 39396.1 g / 386.5 N
100 °C	-28.8%	30.03 kg / 66.21 lbs 30032.2 g / 294.6 N

Standardowe magnesy neodymowe tracą bezpowrotnie moc po przekroczeniu temperatury maksymalnej. Chroń przed ciepłem – wysoka temperatura może nieodwracalnie rozmagnesować ten produkt. Wraz z podnoszeniem się ciepła siła neodymu tymczasowo obniża się. Unikaj stosowania tego produktu blisko pieców przekraczających jego limit temperatury pracy. Zbyt wysoka temperatura doprowadzi do trwałej degradacji właściwości magnetycznych.

*Nota inżynierska: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, jak i od kształtu magnesu. Cienkie magnesy (tzw. pancake magnets) tracą właściwości w niższych temperaturach w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MPL 50x20x20 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	141.37 kg / 311.66 lbs 5 687 Gs	21.21 kg / 46.75 lbs 21205 g / 208.0 N	N/A
1 mm	131.73 kg / 290.41 lbs 9 245 Gs	19.76 kg / 43.56 lbs 19759 g / 193.8 N	118.55 kg / 261.37 lbs ~0 Gs
2 mm	122.20 kg / 269.41 lbs 8 904 Gs	18.33 kg / 40.41 lbs 18330 g / 179.8 N	109.98 kg / 242.47 lbs ~0 Gs
3 mm	113.05 kg / 249.23 lbs 8 564 Gs	16.96 kg / 37.38 lbs 16957 g / 166.4 N	101.74 kg / 224.31 lbs ~0 Gs
5 mm	96.05 kg / 211.76 lbs 7 894 Gs	14.41 kg / 31.76 lbs 14408 g / 141.3 N	86.45 kg / 190.58 lbs ~0 Gs
10 mm	62.08 kg / 136.87 lbs 6 347 Gs	9.31 kg / 20.53 lbs 9312 g / 91.4 N	55.87 kg / 123.18 lbs ~0 Gs
20 mm	25.21 kg / 55.59 lbs 4 045 Gs	3.78 kg / 8.34 lbs 3782 g / 37.1 N	22.69 kg / 50.03 lbs ~0 Gs
50 mm	2.46 kg / 5.43 lbs 1 264 Gs	0.37 kg / 0.81 lbs 370 g / 3.6 N	2.22 kg / 4.89 lbs ~0 Gs
60 mm	1.29 kg / 2.85 lbs 916 Gs	0.19 kg / 0.43 lbs 194 g / 1.9 N	1.16 kg / 2.57 lbs ~0 Gs
70 mm	0.71 kg / 1.58 lbs 681 Gs	0.11 kg / 0.24 lbs 107 g / 1.1 N	0.64 kg / 1.42 lbs ~0 Gs
80 mm	0.41 kg / 0.91 lbs 518 Gs	0.06 kg / 0.14 lbs 62 g / 0.6 N	0.37 kg / 0.82 lbs ~0 Gs
90 mm	0.25 kg / 0.55 lbs 402 Gs	0.04 kg / 0.08 lbs 37 g / 0.4 N	0.22 kg / 0.49 lbs ~0 Gs
100 mm	0.16 kg / 0.34 lbs 318 Gs	0.02 kg / 0.05 lbs 23 g / 0.2 N	0.14 kg / 0.31 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z szerszego promienia niż układ typu magnes i stal. Połączenie dwóch magnesów generuje silniejsze pole i dalszy horyzont działania. Chcesz zbudować silny uchwyt? Wykorzystaj dwa neodymy zamiast jednego magnesu i stali. Pamiętaj, że przy przyciąganiu dwóch neodymów energia zderzenia jest ogromna. Lewitacja jest troszkę słabsza niż siła złączenia, ale wciąż imponująca.
*Wartość indukcji magnetycznej dla układu N-N wynosi ~0 Gs w geometrycznym środku dystansu pomiędzy magnesami (wzajemne zniesienie sił magnetycznych).
Nota: Obliczenia ukazują siły zsuwania zestawu dwóch identycznych magnesów (współczynnik tarcia ok. 0.15 przy powleczeniu Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MPL 50x20x20 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	19.0 cm
Implant słuchowy	10 Gs (1.0 mT)	15.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	11.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	9.0 cm
Pilot do auta	50 Gs (5.0 mT)	8.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	3.0 cm

Ekstremalne pole neodymu to duże ryzyko dla sprzętu IT oraz rozruszników serca. Magnesy te wytwarzają strumień, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Wiedz, że: niewidoczne promieniowanie przenika przez ciało i szkło. Wyjątkową uwagę muszą mieć osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Wpływ odczują również: czasomierze automatyczne, piloty do aut, głośniki i wyświetlacze. Unikaj kontaktu z kartami magnetycznymi, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MPL 50x20x20 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	18.70 km/h (5.20 m/s)	2.02 J
30 mm	29.46 km/h (8.18 m/s)	5.02 J
50 mm	37.84 km/h (10.51 m/s)	8.29 J
100 mm	53.48 km/h (14.86 m/s)	16.55 J

Magnesy neodymowe są bardzo kruche – gwałtowne uderzenie o metal może skutkować rozbiciem. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie staje się niebezpieczny. Energia uderzenia może zniszczyć magnes lub groźne zmiażdżenia skóry. Trzymaj mocno magnes przy instalacji, aby nie uderzył gwałtownie w metal. Kontakt z szybkością kilkudziesięciu km/h kończy się pęknięciem magnesu. Używaj gogli BHP podczas zabawy z silnymi okazami.

Tabela 9: Odporność na korozję
MPL 50x20x20 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane elektryczne (Strumień)
MPL 50x20x20 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	46 654 Mx	466.5 µWb
Współczynnik P_c	0.63	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Dane kluczowe dla konstruktorów prądnic oraz sensorów. Współczynnik P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Hydrostatyka i wyporność
MPL 50x20x20 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	42.18 kg	Standard
Woda (dno rzeki)	48.30 kg (+6.12 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Wbrew mitom, woda nie blokuje pola magnetycznego. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Ześlizg (ściana)

*Ważne: Na powierzchni pionowej magnes zachowa tylko ~20-30% nominalnego udźwigu.

2. Efektywność, a grubość stali

*Cienka blacha (np. obudowa PC 0.5mm) drastycznie osłabia siłę trzymania.

3. Spadek mocy w temperaturze

*Dla standardowych magnesów granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.63

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020166-2026

Kalkulator miar

Siła oderwania

Funty (lbs)

Pole magnetyczne

Gauss (Gs)

Wypełnij zaledwie jedno pole, a otrzymasz rezultat w innych polach.

Zobacz też inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 25x8x20 / N38 - magnes neodymowy pierścieniowy

41.71 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMS 36x10.5x6.5x8 / N38 - uchwyt magnetyczny stożkowy

22.94 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 30x10x5 / N38 - magnes neodymowy płytkowy

4.26 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 7x2 / N38 - magnes neodymowy walcowy

0.381 ZŁ brutto / szt.

Komponent MPL 50x20x20 / N38 cechuje się płaskim kształtem oraz profesjonalną siłą przyciągania, dzięki czemu jest to rozwiązanie idealne do budowy separatorów i maszyn. Ten blok magnetyczny o sile 413.81 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Ponadto, jego powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Kluczem do sukcesu jest zsuniecie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 42.18 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Stanowią kluczowy element w produkcji generatorów oraz systemów transportu bliskiego. Dzięki płaskiej powierzchni i dużej sile (ok. 42.18 kg), są idealne jako domykacze w meblarstwie oraz elementy montażowe w automatyce. Klienci często wybierają ten model do wieszania narzędzi na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 50x20x20 / N38 jest magnesowany przez grubość (wymiar 20 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (50x20 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 50 mm (długość), 20 mm (szerokość) i 20 mm (grubość). Kluczowym parametrem jest tutaj udźwig wynoszący około 42.18 kg (siła ~413.81 N), co przy tak płaskim kształcie świadczy o dużej mocy materiału. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Wady oraz zalety magnesów z neodymu Nd₂Fe₁₄B.

Zalety

Należy pamiętać, iż obok ekstremalnej siły, magnesy te cechują się następującymi zaletami:

Cechują się stabilnością – przez okres ok. 10 lat gubią nie więcej niż ~1% swojej pierwotnej siły (wg danych).
Wyróżniają się niezwykłą odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i prezentuje się elegancko.
Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najwydajniejszymi w swojej klasie.
Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Wszechstronność kształtowania – można je produkować w dowolnych formach, idealnych do konkretnego projektu.
Znajdują powszechne zastosowanie w przemyśle high-tech – od dysków twardych i silników, po zaawansowaną diagnostykę.
Mały rozmiar, wielka moc – przy kompaktowej budowie oferują potężny udźwig, co jest kluczowe przy budowie małych urządzeń.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Uwaga na uszkodzenia mechaniczne – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów hermetycznych (np. w gumie).
Z uwagi na specyfikę materiału, nie zaleca się gwintowania magnesu. Bezpieczniej użyć magnesu wklejonego w gniazdo z gwintem.
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Analiza siły trzymania

Najwyższa nośność magnesu – co się na to składa?

Wartość udźwigu podana w specyfikacji dotyczy maksymalnych osiągów, którą zmierzono w warunkach laboratoryjnych, co oznacza test:

przy zastosowaniu blachy ze stali niskowęglowej, gwarantującej pełne nasycenie magnetyczne
posiadającej masywność minimum 10 mm aby uniknąć nasycenia
charakteryzującej się gładkością
bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
dla siły przyłożonej pod kątem prostym (w osi magnesu)
w neutralnych warunkach termicznych

Udźwig w warunkach rzeczywistych – czynniki

W praktyce, realna moc zależy od kilku kluczowych aspektów, które przedstawiamy od najważniejszych:

Dystans – obecność ciała obcego (farba, brud, szczelina) przerywa obwód magnetyczny, co redukuje moc gwałtownie (nawet o 50% przy 0,5 mm).
Sposób obciążenia – deklarowany udźwig dotyczy odrywania w pionie. Przy próbie przesunięcia, magnes wykazuje dużo słabiej (zazwyczaj ok. 20-30% siły nominalnej).
Grubość elementu – dla pełnej efektywności, stal musi być odpowiednio gruba. Cienka blacha ogranicza udźwig (magnes „przebija” ją na wylot).
Materiał blachy – stal niskowęglowa przyciąga najlepiej. Większa zawartość węgla obniżają przenikalność magnetyczną i siłę trzymania.
Stan powierzchni – powierzchnie gładkie zapewniają maksymalny styk, co zwiększa nasycenie pola. Powierzchnie chropowate zmniejszają efektywność.
Otoczenie termiczne – podgrzanie magnesu powoduje tymczasowy spadek siły. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Udźwig wyznaczano stosując gładkiej blachy o optymalnej grubości (min. 20 mm), przy siłach działających pionowo, z kolei przy siłach działających równolegle siła trzymania jest mniejsza nawet 75%. Dodatkowo, nawet niewielka szczelina między magnesem, a blachą zmniejsza nośność.

Ostrzeżenia

Uczulenie na powłokę

Badania wskazują, że powłoka niklowa (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli masz uczulenie, wystrzegaj się kontaktu skóry z metalem lub zakup magnesy powlekane tworzywem.

Łamliwość magnesów

Choć wyglądają jak stal, neodym jest delikatny i nie znosi udarów. Nie uderzaj, gdyż magnes może się pokruszyć na drobiny.

Trwała utrata siły

Uważaj na temperaturę. Podgrzanie magnesu na wysoką temperaturę zdegraduje jego domenę magnetyczną i siłę przyciągania.

Nie zbliżaj do komputera

Potężne pole magnetyczne może skasować dane na kartach kredytowych, dyskach twardych i innych pamięciach. Utrzymuj odległość min. 10 cm.

Obróbka mechaniczna

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Elektronika precyzyjna

Pamiętaj: magnesy neodymowe generują pole, które zakłócają elektronikę precyzyjną. Zachowaj odpowiednią odległość od komórki, tabletu i nawigacji.

Siła neodymu

Stosuj magnesy z rozwagą. Ich gigantyczny udźwig może zszokować nawet profesjonalistów. Bądź skupiony i nie lekceważ ich siły.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Wpływ na zdrowie

Ostrzeżenie dla sercowców: Silne pole magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

To nie jest zabawka

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Trzymaj z dala od niepowołanych osób.

Bezpieczeństwo! Szczegółowe omówienie o ryzyku w artykule: BHP magnesów z neodymu.

MPL 50x20x20 / N38 - magnes neodymowy płytkowy

Specyfikacja - MPL 50x20x20 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza techniczna magnesu neodymowego - raport

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - spadek mocy MPL 50x20x20 / N38

Tabela 2: Siła równoległa ześlizgu (ściana) MPL 50x20x20 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu MPL 50x20x20 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy MPL 50x20x20 / N38

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny MPL 50x20x20 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól MPL 50x20x20 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności MPL 50x20x20 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia MPL 50x20x20 / N38

Tabela 9: Odporność na korozję MPL 50x20x20 / N38

Tabela 10: Dane elektryczne (Strumień) MPL 50x20x20 / N38

Tabela 11: Hydrostatyka i wyporność MPL 50x20x20 / N38

1. Ześlizg (ściana)

2. Efektywność, a grubość stali

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła oderwania

Pole magnetyczne

Zobacz też inne propozycje

MP 25x8x20 / N38 - magnes neodymowy pierścieniowy

UMS 36x10.5x6.5x8 / N38 - uchwyt magnetyczny stożkowy

MPL 30x10x5 / N38 - magnes neodymowy płytkowy

MW 7x2 / N38 - magnes neodymowy walcowy

Wady oraz zalety magnesów z neodymu Nd2Fe14B.

Zalety

Minusy

Analiza siły trzymania

Najwyższa nośność magnesu – co się na to składa?

Udźwig w warunkach rzeczywistych – czynniki

Ostrzeżenia

Uczulenie na powłokę

Łamliwość magnesów

Trwała utrata siły

Nie zbliżaj do komputera

Obróbka mechaniczna

Elektronika precyzyjna

Siła neodymu

Siła zgniatająca

Wpływ na zdrowie

To nie jest zabawka

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - spadek mocy
MPL 50x20x20 / N38

Tabela 2: Siła równoległa ześlizgu (ściana)
MPL 50x20x20 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MPL 50x20x20 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MPL 50x20x20 / N38

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MPL 50x20x20 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MPL 50x20x20 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MPL 50x20x20 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MPL 50x20x20 / N38

Tabela 9: Odporność na korozję
MPL 50x20x20 / N38

Tabela 10: Dane elektryczne (Strumień)
MPL 50x20x20 / N38

Tabela 11: Hydrostatyka i wyporność
MPL 50x20x20 / N38

Wady oraz zalety magnesów z neodymu Nd₂Fe₁₄B.
