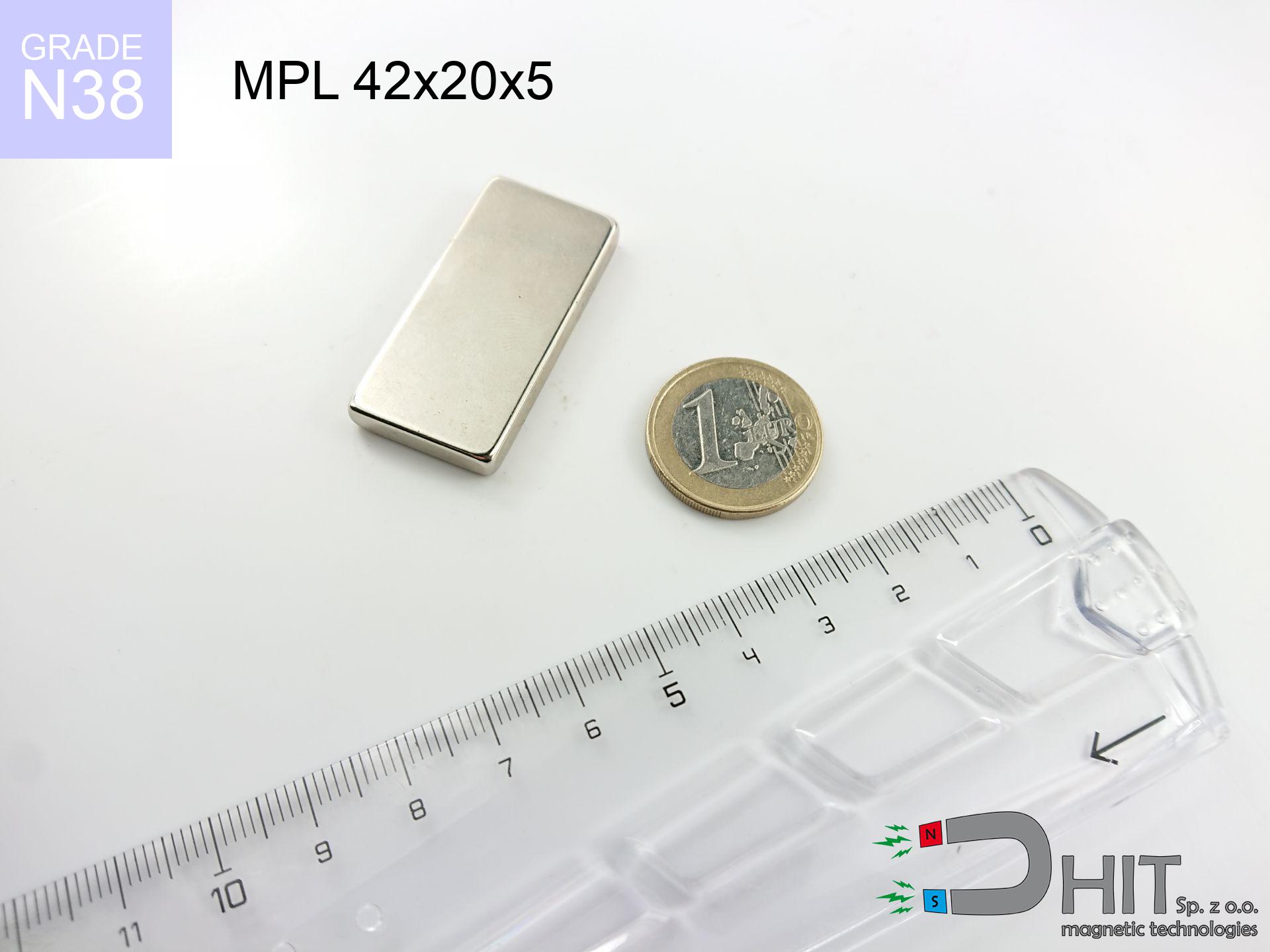

MPL 42x20x5 / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy jutro

MPL 42x20x5 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020163

GTIN/EAN: 5906301811695

5.00

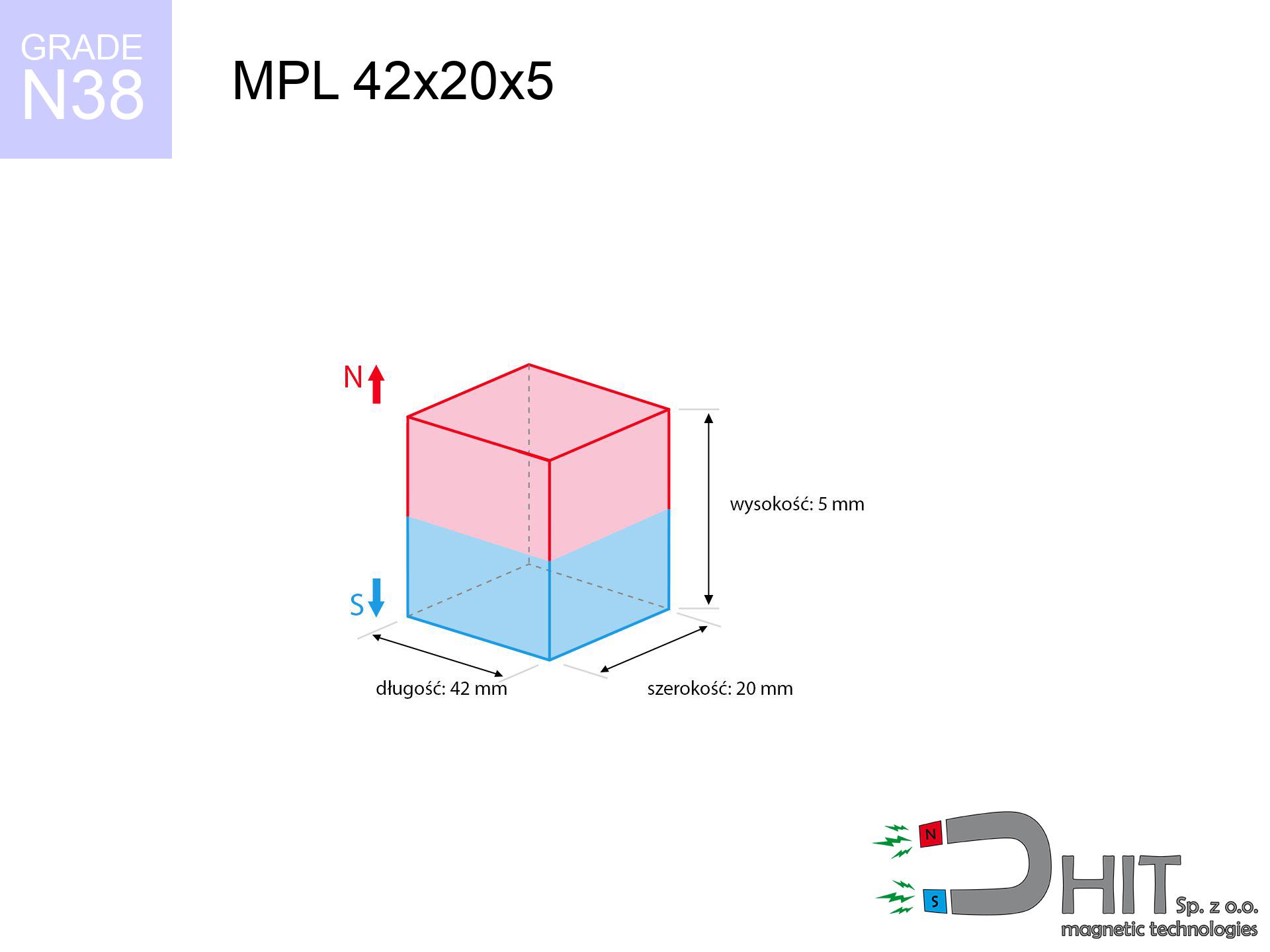

Długość

42 mm [±0,1 mm]

Szerokość

20 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

31.5 g

Kierunek magnesowania

↑ osiowy

Udźwig

11.06 kg / 108.46 N

Indukcja magnetyczna

203.37 mT / 2034 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

15.62 ZŁ z VAT / szt. + cena za transport

12.70 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

12.70 ZŁ

15.62 ZŁ

cena od 50 szt.

11.94 ZŁ

14.68 ZŁ

cena od 200 szt.

11.18 ZŁ

13.75 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie wiesz co wybrać?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 lub napisz poprzez formularz przez naszą stronę.
Masę a także kształt magnesu zweryfikujesz w naszym naszym kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry - MPL 42x20x5 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 42x20x5 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020163
GTIN/EAN	5906301811695
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	42 mm [±0,1 mm]
Szerokość	20 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	31.5 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	11.06 kg / 108.46 N
Indukcja magnetyczna ~ ?	203.37 mT / 2034 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 42x20x5 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu - raport

Poniższe wartości stanowią wynik analizy inżynierskiej. Wyniki bazują na algorytmach dla materiału Nd₂Fe₁₄B. Rzeczywiste parametry mogą się różnić. Prosimy traktować te dane jako wstępny drogowskaz przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - wykres oddziaływania
MPL 42x20x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2033 Gs 203.3 mT	11.06 kg / 24.38 lbs 11060.0 g / 108.5 N	krytyczny poziom
1 mm	1938 Gs 193.8 mT	10.05 kg / 22.15 lbs 10049.3 g / 98.6 N	krytyczny poziom
2 mm	1823 Gs 182.3 mT	8.89 kg / 19.60 lbs 8888.2 g / 87.2 N	średnie ryzyko
3 mm	1696 Gs 169.6 mT	7.69 kg / 16.96 lbs 7691.7 g / 75.5 N	średnie ryzyko
5 mm	1433 Gs 143.3 mT	5.49 kg / 12.10 lbs 5490.3 g / 53.9 N	średnie ryzyko
10 mm	885 Gs 88.5 mT	2.09 kg / 4.62 lbs 2093.5 g / 20.5 N	średnie ryzyko
15 mm	547 Gs 54.7 mT	0.80 kg / 1.76 lbs 799.6 g / 7.8 N	słaby uchwyt
20 mm	350 Gs 35.0 mT	0.33 kg / 0.72 lbs 327.0 g / 3.2 N	słaby uchwyt
30 mm	160 Gs 16.0 mT	0.07 kg / 0.15 lbs 68.5 g / 0.7 N	słaby uchwyt
50 mm	48 Gs 4.8 mT	0.01 kg / 0.01 lbs 6.2 g / 0.1 N	słaby uchwyt

Moc przyciągania maleje znacząco przy każdym mm odległości. Miej na uwadze, że każda dodatkowa warstwa izolacji (np. zanieczyszczenia, lakier, rdza) mocno osłabia chwyt. Magnesy trzymają optymalnie przy bezpośrednim kontakcie; odległość zabija moc. Zauważ, jak szybko spadają parametry, gdy magnes nie przylega bezpośrednio do metalowego podłoża. Obliczając rozmieszczenie, zrezygnuj ze niepotrzebnych przerw.

Tabela 2: Siła równoległa obsunięcia (pion)
MPL 42x20x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	2.21 kg / 4.88 lbs 2212.0 g / 21.7 N
1 mm	Stal (~0.2)	2.01 kg / 4.43 lbs 2010.0 g / 19.7 N
2 mm	Stal (~0.2)	1.78 kg / 3.92 lbs 1778.0 g / 17.4 N
3 mm	Stal (~0.2)	1.54 kg / 3.39 lbs 1538.0 g / 15.1 N
5 mm	Stal (~0.2)	1.10 kg / 2.42 lbs 1098.0 g / 10.8 N
10 mm	Stal (~0.2)	0.42 kg / 0.92 lbs 418.0 g / 4.1 N
15 mm	Stal (~0.2)	0.16 kg / 0.35 lbs 160.0 g / 1.6 N
20 mm	Stal (~0.2)	0.07 kg / 0.15 lbs 66.0 g / 0.6 N
30 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 14.0 g / 0.1 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N

Poniższa tabela obrazuje teoretyczną wartość obciążenia, konieczną do spowodowania przesunięcia magnesu w dół po pionowej powierzchni stalowej (przy założeniu typowego współczynnika tarcia). Parametr ten jest zależny w funkcji wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 42x20x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	3.32 kg / 7.31 lbs 3318.0 g / 32.5 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	2.21 kg / 4.88 lbs 2212.0 g / 21.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.11 kg / 2.44 lbs 1106.0 g / 10.8 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	5.53 kg / 12.19 lbs 5530.0 g / 54.2 N

Wieszając magnes na pionowej płaszczyźnie (np. karoserii), będzie on trzymał tylko ok. 20%-30% nominalnej siły przyciągania. Siła ciążenia i niski współczynnik tarcia sprawiają, że produkty szybciej zjeżdżają v dół, niż odpadają. Planujesz mocowanie pionowe? Zauważ, że siła poślizgu jest znacznie mniejsza od prostopadłej siły odrywania. Na gładkiej stali element zjedzie w dół pod znacznie mniejszym ciężarem. Zastosowanie podkładki gumowej może skutecznie poprawić wynik.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 42x20x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.55 kg / 1.22 lbs 553.0 g / 5.4 N
1 mm	13%	1.38 kg / 3.05 lbs 1382.5 g / 13.6 N
2 mm	25%	2.77 kg / 6.10 lbs 2765.0 g / 27.1 N
3 mm	38%	4.15 kg / 9.14 lbs 4147.5 g / 40.7 N
5 mm	63%	6.91 kg / 15.24 lbs 6912.5 g / 67.8 N
10 mm	100%	11.06 kg / 24.38 lbs 11060.0 g / 108.5 N
11 mm	100%	11.06 kg / 24.38 lbs 11060.0 g / 108.5 N
12 mm	100%	11.06 kg / 24.38 lbs 11060.0 g / 108.5 N

Cienka płyta metalowa nie jest w stanie skupić pełnego strumienia magnetycznego, co trwoni moc uchwytu. Jeżeli przyczepisz mocny produkt do cienkiej powierzchni, strumień przeniknie na wylot i siła przyciągania będzie słabsza. Aby uzyskać maksimum mocy tego magnesu, potrzebujesz odpowiednio grubego podkładu stali. Przesycenie materiału sprawia, że na blaszanych konstrukcjach (np. cienkich profilach) produkt wykazuje mniejszy udźwig. Sugerujemy wybór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (zachowanie materiału) - próg odporności
MPL 42x20x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	11.06 kg / 24.38 lbs 11060.0 g / 108.5 N	OK
40 °C	-2.2%	10.82 kg / 23.85 lbs 10816.7 g / 106.1 N	OK
60 °C	-4.4%	10.57 kg / 23.31 lbs 10573.4 g / 103.7 N
80 °C	-6.6%	10.33 kg / 22.77 lbs 10330.0 g / 101.3 N
100 °C	-28.8%	7.87 kg / 17.36 lbs 7874.7 g / 77.3 N

Klasyczne neodymy tracą bezpowrotnie moc powyżej limitu temperatury. Chroń przed ciepłem – wysoka temperatura może nieodwracalnie uszkodzić ten produkt. Wraz z podnoszeniem się ciepła moc neodymu tymczasowo spada. Nie używaj tego magnesu w pobliżu źródeł ciepła przekraczających jego limit temperatury pracy. Zignorowanie limitu spowoduje nieodwracalnej utraty właściwości magnetycznych.

*Ważna informacja: Wytrzymałość temperaturowa zależy nie tylko od materiału, ale także od kształtu magnesu. Cienkie magnesy (niski Pc) tracą właściwości przy mniejszym nagrzaniu niż magnesy długie. Oznaczenie danger w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MPL 42x20x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	21.41 kg / 47.21 lbs 3 465 Gs	3.21 kg / 7.08 lbs 3212 g / 31.5 N	N/A
1 mm	20.49 kg / 45.17 lbs 3 978 Gs	3.07 kg / 6.78 lbs 3074 g / 30.2 N	18.44 kg / 40.66 lbs ~0 Gs
2 mm	19.46 kg / 42.89 lbs 3 877 Gs	2.92 kg / 6.43 lbs 2918 g / 28.6 N	17.51 kg / 38.60 lbs ~0 Gs
3 mm	18.35 kg / 40.46 lbs 3 765 Gs	2.75 kg / 6.07 lbs 2753 g / 27.0 N	16.52 kg / 36.41 lbs ~0 Gs
5 mm	16.05 kg / 35.38 lbs 3 521 Gs	2.41 kg / 5.31 lbs 2407 g / 23.6 N	14.44 kg / 31.84 lbs ~0 Gs
10 mm	10.63 kg / 23.43 lbs 2 865 Gs	1.59 kg / 3.52 lbs 1594 g / 15.6 N	9.57 kg / 21.09 lbs ~0 Gs
20 mm	4.05 kg / 8.94 lbs 1 769 Gs	0.61 kg / 1.34 lbs 608 g / 6.0 N	3.65 kg / 8.04 lbs ~0 Gs
50 mm	0.28 kg / 0.62 lbs 465 Gs	0.04 kg / 0.09 lbs 42 g / 0.4 N	0.25 kg / 0.55 lbs ~0 Gs
60 mm	0.13 kg / 0.29 lbs 320 Gs	0.02 kg / 0.04 lbs 20 g / 0.2 N	0.12 kg / 0.26 lbs ~0 Gs
70 mm	0.07 kg / 0.15 lbs 228 Gs	0.01 kg / 0.02 lbs 10 g / 0.1 N	0.06 kg / 0.13 lbs ~0 Gs
80 mm	0.04 kg / 0.08 lbs 167 Gs	0.01 kg / 0.01 lbs 5 g / 0.1 N	0.03 kg / 0.07 lbs ~0 Gs
90 mm	0.02 kg / 0.04 lbs 125 Gs	0.00 kg / 0.01 lbs 3 g / 0.0 N	0.02 kg / 0.04 lbs ~0 Gs
100 mm	0.01 kg / 0.03 lbs 96 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie ze znacznie większej odległości niż magnes i blacha. Połączenie magnes-magnes generuje silniejsze pole i szerszy promień działania. Planujesz stworzyć silny uchwyt? Zastosuj dwa magnesy zamiast jednego magnesu i stali. Pamiętaj, że przy przyciąganiu dwóch neodymów energia zderzenia jest ogromna. Siła odpychania jest troszkę słabsza niż siła złączenia, ale wciąż znacząca.
*Poziom pola w układzie biegunów jednoimiennych wynosi ~0 Gs w punkcie środkowym przestrzeni pomiędzy magnesami (wzajemne zniesienie sił magnetycznych).
Uwaga: Wyniki odnoszą się do siły ścinającej zestawu dwóch takich samych bloków magnetycznych (opór ok. 0.15 przy powłoki Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 42x20x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	11.5 cm
Implant słuchowy	10 Gs (1.0 mT)	9.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	7.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	5.5 cm
Immobilizer	50 Gs (5.0 mT)	5.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.5 cm

Potężne promieniowanie magnesu to realne niebezpieczeństwo dla urządzeń elektronicznych oraz implantów medycznych. Neodymy generują strumień, które zakłóca pracę czułych urządzeń medycznych. Zauważ: niewidoczne promieniowanie przechodzi przez tkanki i obudowy. Zwiększoną czujność muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Zagrożone są również: zegarki mechaniczne, kluczyki samochodowe, głośniki i wyświetlacze. Nie kładź magnesu przy kartach, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 42x20x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	21.01 km/h (5.84 m/s)	0.54 J
30 mm	32.86 km/h (9.13 m/s)	1.31 J
50 mm	42.27 km/h (11.74 m/s)	2.17 J
100 mm	59.76 km/h (16.60 m/s)	4.34 J

Magnesy neodymowe są podatne na odpryski – zderzenie ze stalą powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie zamienia się w pocisk. Siła uderzeniowa może wywołać odłamki powłoki lub bolesne uszczypnięcia skóry. Koniecznie kontroluj produkt przy zbliżaniu do metalu, aby nie uderzył z impetem w powierzchnię stali. Zderzenie z dużą prędkością niemal gwarantuje destrukcję neodymu. Stosuj okulary ochronne podczas pracy z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MPL 42x20x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 42x20x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	18 614 Mx	186.1 µWb
Współczynnik P_c	0.23	Niski (Płaski)

Wartość strumienia (Flux) emitowanego przez biegun magnesu. Parametr niezbędny dla konstruktorów prądnic oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 42x20x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	11.06 kg	Standard
Woda (dno rzeki)	12.66 kg (+1.60 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Wbrew mitom, woda nie blokuje pola magnetycznego. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Udźwig w pionie

*Ważne: Na powierzchni pionowej magnes utrzyma jedynie ułamek siły prostopadłej.

2. Nasycenie magnetyczne

*Cienka blacha (np. blacha karoseryjna) drastycznie osłabia siłę trzymania.

3. Wytrzymałość temperaturowa

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.23

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020163-2026

Szybki konwerter jednostek

Siła oderwania

Newtony (N)

lbs

Pole magnetyczne

Indukcja (Gs)

Tesla (T)

Uzupełnij jedną rubrykę, a otrzymasz wynik w innych polach.

Inne propozycje

Produkt dostępny Wysyłamy jutro

MW 12x50 / N38 - magnes neodymowy walcowy

28.29 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

HH 20x7.2 [M4] / N38 - uchwyt magnetyczny przelotowy

6.40 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MW 10x15 / N38 - magnes neodymowy walcowy

6.15 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

UMP 75x25 [M10x3] GW F200 GOLD DUAL / N42 - uchwyty magnetyczne do poszukiwań

245.00 ZŁ brutto / szt.

Produkt ten to ekstremalnie mocny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 42x20x5 mm i wadze 31.5 g gwarantuje klasę premium połączenia. Ten prostopadłościan o sile 108.46 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Ponadto, jego powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Rozdzielanie magnesów blokowych wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Aby rozłączyć model MPL 42x20x5 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy ogromną ostrożność, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 42x20x5 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak filtry wyłapujące opiłki oraz silniki liniowe. Świetnie sprawdzają się jako zapięcia pod płytkami, drewnem czy szkłem. Klienci często wybierają ten model do wieszania narzędzi na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Pamiętaj, aby przed klejeniem oczyścić i odtłuścić powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Standardowo model MPL 42x20x5 / N38 jest magnesowany osiowo (wymiar 5 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (42x20 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Model ten charakteryzuje się wymiarami 42x20x5 mm, co przy wadze 31.5 g czyni go elementem o imponującej gęstości energii. Kluczowym parametrem jest tutaj udźwig wynoszący około 11.06 kg (siła ~108.46 N), co przy tak płaskim kształcie świadczy o wysokiej klasie materiału. Produkt spełnia normy dla magnesów klasy N38.

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.

Mocne strony

Magnesy neodymowe to nie tylko siła, ale także inne istotne cechy, w tym::

Cechują się stabilnością – przez okres blisko 10 lat tracą maksymalnie ~1% swojej pierwotnej siły (pomiary wskazują na taką wartość).
Inne źródła magnetyzmu nie powodują ich szybkiego rozmagnesowania – posiadają dużą zdolność odporności magnetycznej.
Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest refleksyjna i wygląda estetycznie.
Oferują maksymalną indukcję magnetyczną w punkcie styku, co gwarantuje ogromną siłę.
Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje parametry.
Dają się łatwo formować do specyficznych wymiarów, co pozwala na ich adaptację w przemyśle.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w automatyce, medycynie oraz systemach IT.
Idealny stosunek wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w ciasnych przestrzeniach.

Minusy

Mimo zalet, posiadają też wady:

Ze względu na kruchość, wymagają ostrożności. Gwałtowne złączenie może je zniszczyć, stąd zalecenie stosowania osłon.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Rozważ wersje powlekane tworzywem do zastosowań zewnętrznych.
Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
Ryzyko połknięcia – drobne magnesy są groźne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Parametry udźwigu

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Deklarowana siła magnesu odnosi się do maksymalnych osiągów, którą uzyskano w środowisku optymalnym, co oznacza test:

z wykorzystaniem podłoża ze miękkiej stali, działającej jako zwora magnetyczna
której grubość wynosi ok. 10 mm
o wypolerowanej powierzchni kontaktu
przy całkowitym braku odstępu (bez powłok)
podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
przy temperaturze pokojowej

Udźwig magnesu w użyciu – kluczowe czynniki

Należy pamiętać, że udźwig roboczy może być niższe pod wpływem następujących czynników, w kolejności ważności:

Dystans – obecność ciała obcego (rdza, brud, szczelina) przerywa obwód magnetyczny, co redukuje udźwig lawinowo (nawet o 50% przy 0,5 mm).
Kąt przyłożenia siły – maksymalny parametr osiągamy tylko przy ciągnięciu pod kątem 90°. Opór przy zsuwaniu magnesu po powierzchni jest standardowo kilkukrotnie niższa (ok. 1/5 udźwigu).
Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Blacha "papierowa" ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
Rodzaj stali – stal niskowęglowa przyciąga najlepiej. Stale stopowe obniżają właściwości magnetyczne i siłę trzymania.
Jakość powierzchni – im równiejsza powierzchnia, tym większa strefa kontaktu i silniejsze trzymanie. Chropowatość działają jak mikroszczeliny.
Wpływ temperatury – wysoka temperatura osłabia pole magnetyczne. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.

Siłę trzymania sprawdzano na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, jednak przy siłach działających równolegle siła trzymania jest mniejsza nawet pięciokrotnie. Ponadto, nawet minimalna przerwa pomiędzy magnesem, a blachą redukuje siłę trzymania.

Bezpieczna praca z magnesami neodymowymi

Ochrona oczu

Mimo metalicznego wyglądu, neodym jest delikatny i nie znosi udarów. Nie uderzaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Niszczenie danych

Ochrona danych: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz urządzenia precyzyjne (rozruszniki serca, protezy słuchu, zegarki mechaniczne).

Ryzyko pożaru

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Trwała utrata siły

Nie przegrzewaj. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Niebezpieczeństwo dla rozruszników

Zagrożenie życia: Magnesy neodymowe mogą dezaktywować rozruszniki serca i defibrylatory. Unikaj kontaktu, jeśli posiadasz urządzenia wspomagające.

Alergia na nikiel

Powszechnie wiadomo, że nikiel (typowe wykończenie magnesów) jest silnym alergenem. Jeśli masz uczulenie, wystrzegaj się trzymania magnesów gołą dłonią lub zakup wersje w obudowie plastikowej.

Nie lekceważ mocy

Zachowaj rozwagę. Magnesy neodymowe przyciągają z dużej odległości i zwierają z impetem, często gwałtowniej niż zdążysz zareagować.

Ryzyko połknięcia

Silne magnesy to nie zabawki. Przypadkowe zjedzenie kilku magnesów może doprowadzić do ich złączeniem się w jelitach, co stanowi śmiertelne niebezpieczeństwo i wymaga pilnej interwencji chirurgicznej.

Zakłócenia GPS i telefonów

Uwaga: magnesy neodymowe wytwarzają pole, które zakłócają systemy nawigacji. Zachowaj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zachowaj ostrożność! Szukasz szczegółów? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MPL 42x20x5 / N38 - magnes neodymowy płytkowy

Parametry - MPL 42x20x5 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu - raport

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - wykres oddziaływania MPL 42x20x5 / N38

Tabela 2: Siła równoległa obsunięcia (pion) MPL 42x20x5 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MPL 42x20x5 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MPL 42x20x5 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - próg odporności MPL 42x20x5 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola MPL 42x20x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia MPL 42x20x5 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MPL 42x20x5 / N38

Tabela 9: Specyfikacja ochrony powierzchni MPL 42x20x5 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MPL 42x20x5 / N38

Tabela 11: Zastosowanie podwodne MPL 42x20x5 / N38

1. Udźwig w pionie

2. Nasycenie magnetyczne

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Dane środowiskowe

Siła oderwania

Pole magnetyczne

Inne propozycje

MW 12x50 / N38 - magnes neodymowy walcowy

HH 20x7.2 [M4] / N38 - uchwyt magnetyczny przelotowy

MW 10x15 / N38 - magnes neodymowy walcowy

UMP 75x25 [M10x3] GW F200 GOLD DUAL / N42 - uchwyty magnetyczne do poszukiwań

Wady i zalety magnesów z neodymu Nd2Fe14B.

Mocne strony

Minusy

Parametry udźwigu

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Udźwig magnesu w użyciu – kluczowe czynniki

Bezpieczna praca z magnesami neodymowymi

Ochrona oczu

Niszczenie danych

Ryzyko pożaru

Trwała utrata siły

Niebezpieczeństwo dla rozruszników

Alergia na nikiel

Nie lekceważ mocy

Ryzyko połknięcia

Zakłócenia GPS i telefonów

Siła zgniatająca

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - wykres oddziaływania
MPL 42x20x5 / N38

Tabela 2: Siła równoległa obsunięcia (pion)
MPL 42x20x5 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 42x20x5 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 42x20x5 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - próg odporności
MPL 42x20x5 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MPL 42x20x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 42x20x5 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 42x20x5 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MPL 42x20x5 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 42x20x5 / N38

Tabela 11: Zastosowanie podwodne
MPL 42x20x5 / N38

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.
