MPL 30x20x10 / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy za 3 dni

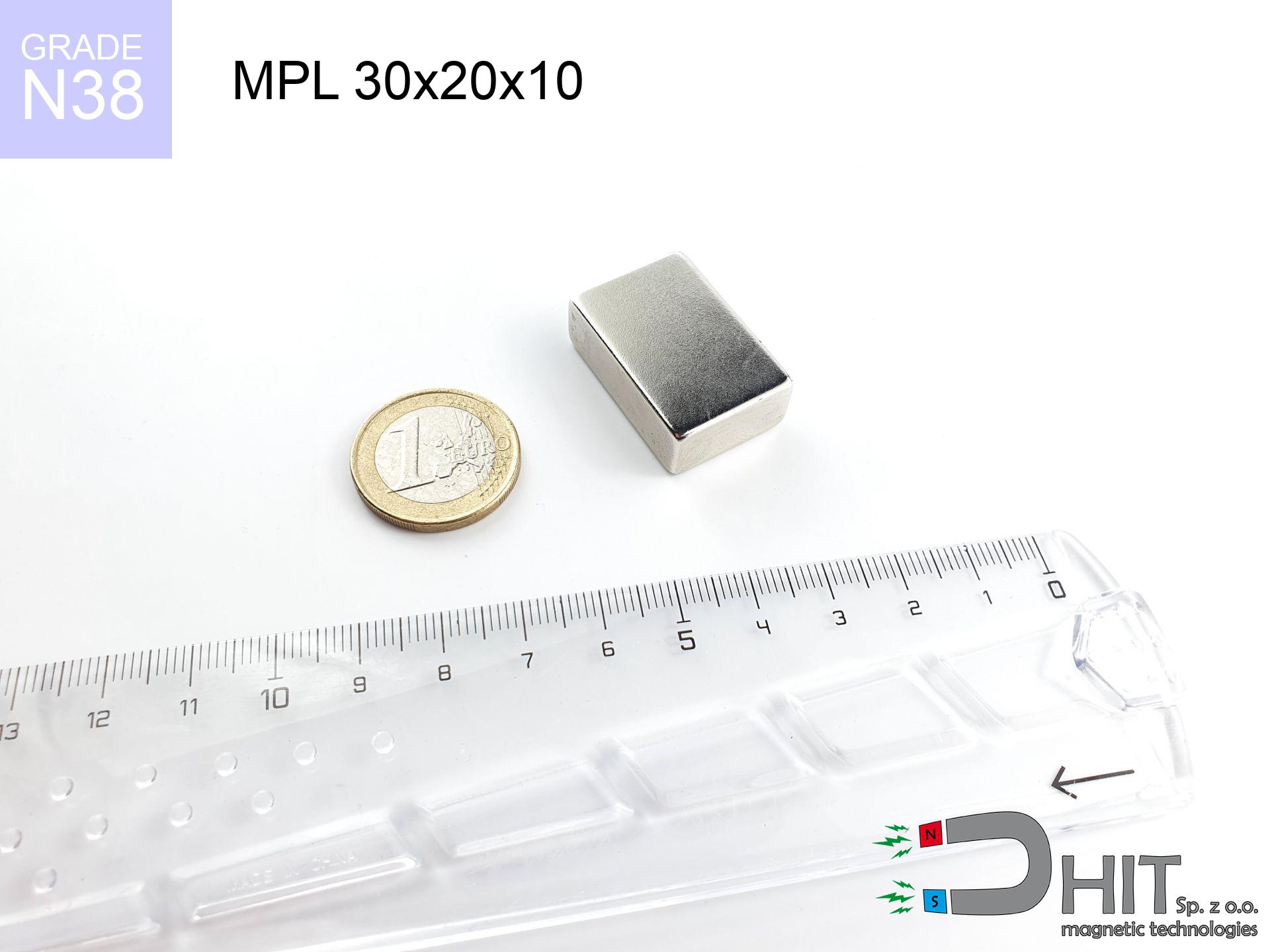

MPL 30x20x10 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020141

GTIN/EAN: 5906301811473

5.00

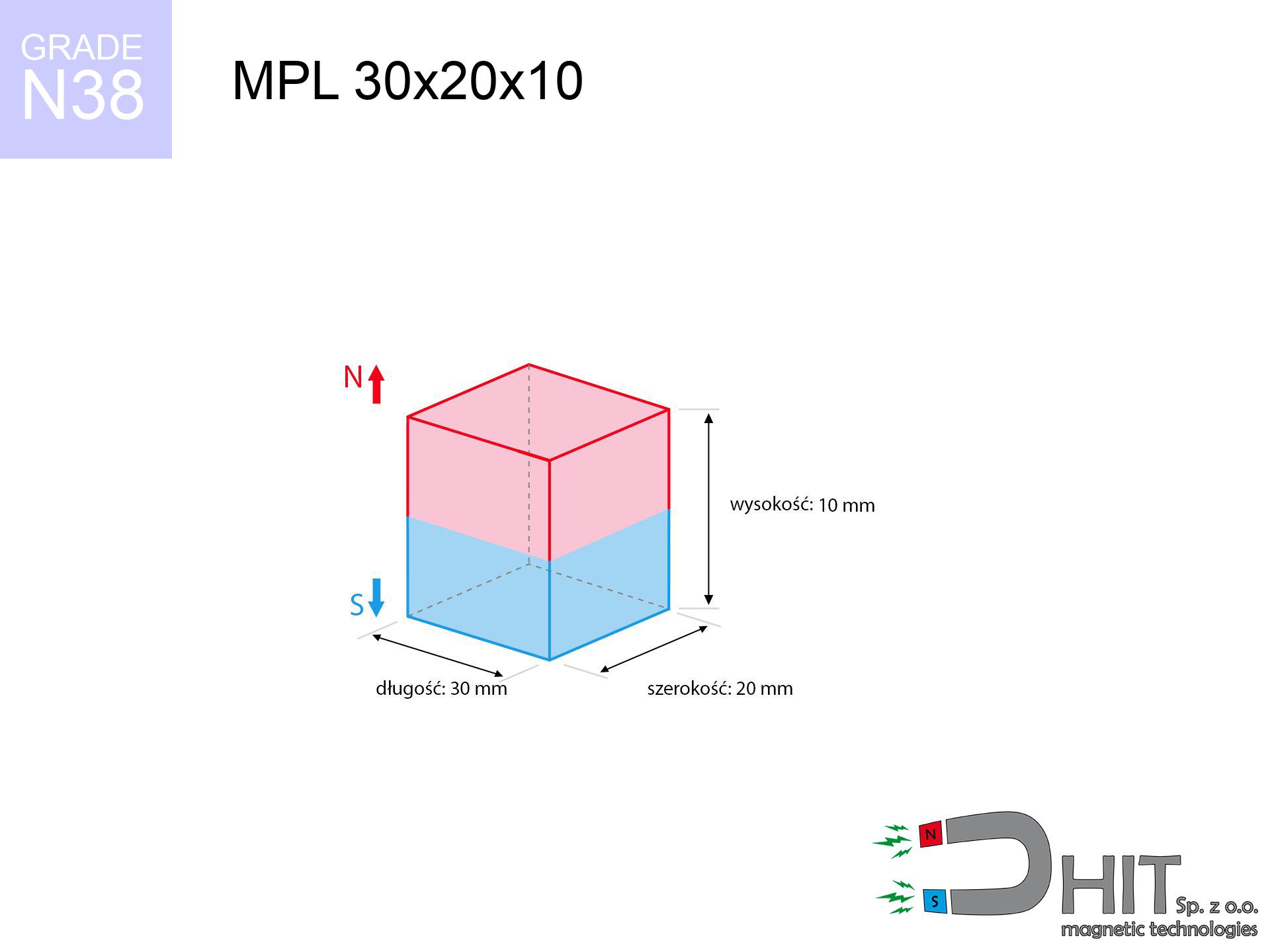

Długość

30 mm [±0,1 mm]

Szerokość

20 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

45 g

Kierunek magnesowania

↑ osiowy

Udźwig

19.53 kg / 191.55 N

Indukcja magnetyczna

371.57 mT / 3716 Gs

Powłoka

[NiCuNi] nikiel

zobacz specyfikację techniczną »

16.11 ZŁ z VAT / szt. + cena za transport

13.10 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

13.10 ZŁ

16.11 ZŁ

cena od 50 szt.

12.31 ZŁ

15.15 ZŁ

cena od 200 szt.

11.53 ZŁ

14.18 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz pogadać o magnesach?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 alternatywnie pisz za pomocą formularz zapytania na stronie kontakt.
Właściwości oraz formę magnesu neodymowego testujesz dzięki naszemu naszym kalkulatorze magnetycznym.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Specyfikacja - MPL 30x20x10 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 30x20x10 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020141
GTIN/EAN	5906301811473
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	30 mm [±0,1 mm]
Szerokość	20 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	45 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	19.53 kg / 191.55 N
Indukcja magnetyczna ~ ?	371.57 mT / 3716 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 30x20x10 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu - raport

Poniższe informacje są bezpośredni efekt kalkulacji matematycznej. Wartości oparte są na modelach dla klasy Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie odbiegać od wyników symulacji. Traktuj te dane jako wstępny drogowskaz dla projektantów.

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy
MPL 30x20x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3715 Gs 371.5 mT	19.53 kg / 43.06 lbs 19530.0 g / 191.6 N	niebezpieczny!
1 mm	3464 Gs 346.4 mT	16.98 kg / 37.44 lbs 16983.1 g / 166.6 N	niebezpieczny!
2 mm	3197 Gs 319.7 mT	14.47 kg / 31.89 lbs 14466.6 g / 141.9 N	niebezpieczny!
3 mm	2927 Gs 292.7 mT	12.12 kg / 26.73 lbs 12123.3 g / 118.9 N	niebezpieczny!
5 mm	2408 Gs 240.8 mT	8.21 kg / 18.10 lbs 8207.8 g / 80.5 N	średnie ryzyko
10 mm	1411 Gs 141.1 mT	2.82 kg / 6.21 lbs 2815.6 g / 27.6 N	średnie ryzyko
15 mm	832 Gs 83.2 mT	0.98 kg / 2.16 lbs 979.7 g / 9.6 N	bezpieczny
20 mm	512 Gs 51.2 mT	0.37 kg / 0.82 lbs 371.2 g / 3.6 N	bezpieczny
30 mm	224 Gs 22.4 mT	0.07 kg / 0.16 lbs 70.7 g / 0.7 N	bezpieczny
50 mm	65 Gs 6.5 mT	0.01 kg / 0.01 lbs 6.0 g / 0.1 N	bezpieczny

Siła chwytu spada gwałtownie z każdym milimetrem odległości. Pamiętaj, że każda dodatkowa warstwa izolacji (np. zanieczyszczenia, farba, okleina) wyraźnie zmniejsza siłę przyciągania. Produkty magnetyczne trzymają najmocniej przy bezpośrednim kontakcie; dystans zabija moc. Zauważ, jak gwałtownie maleje udźwig, gdy produkt nie przylega bezpośrednio do metalowego podłoża. Planując rozmieszczenie, zrezygnuj ze zbędnych dystansów.

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 30x20x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	3.91 kg / 8.61 lbs 3906.0 g / 38.3 N
1 mm	Stal (~0.2)	3.40 kg / 7.49 lbs 3396.0 g / 33.3 N
2 mm	Stal (~0.2)	2.89 kg / 6.38 lbs 2894.0 g / 28.4 N
3 mm	Stal (~0.2)	2.42 kg / 5.34 lbs 2424.0 g / 23.8 N
5 mm	Stal (~0.2)	1.64 kg / 3.62 lbs 1642.0 g / 16.1 N
10 mm	Stal (~0.2)	0.56 kg / 1.24 lbs 564.0 g / 5.5 N
15 mm	Stal (~0.2)	0.20 kg / 0.43 lbs 196.0 g / 1.9 N
20 mm	Stal (~0.2)	0.07 kg / 0.16 lbs 74.0 g / 0.7 N
30 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 14.0 g / 0.1 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N

Prezentowane zestawienie przedstawia szacunkową wartość obciążenia, jaka jest niezbędna do wywołania przesunięcia magnesu ku dołowi po wertykalnej płycie metalowej (przy uwzględnieniu standardowego tarcia statycznego). Wartość ta jest zależny w relacji do wielkości luki.

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MPL 30x20x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	5.86 kg / 12.92 lbs 5859.0 g / 57.5 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	3.91 kg / 8.61 lbs 3906.0 g / 38.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.95 kg / 4.31 lbs 1953.0 g / 19.2 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	9.77 kg / 21.53 lbs 9765.0 g / 95.8 N

Umieszczając magnes na wertykalnej powierzchni (np. lodówce), możesz liczyć na jedynie ok. 1/5 swojego maksymalnego udźwigu. Grawitacja i niski współczynnik tarcia powodują, że magnesy szybciej zjeżdżają v dół, niż odpadają. Projektujesz wieszak? Zauważ, że siła ścinająca jest znacznie mniejsza od maksymalnego udźwigu statycznego. Na gładkiej stali element puści w dół pod dużo lżejszym ładunkiem. Zastosowanie podkładki antypoślizgowej może skutecznie poprawić wynik.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 30x20x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.98 kg / 2.15 lbs 976.5 g / 9.6 N
1 mm	13%	2.44 kg / 5.38 lbs 2441.3 g / 23.9 N
2 mm	25%	4.88 kg / 10.76 lbs 4882.5 g / 47.9 N
3 mm	38%	7.32 kg / 16.15 lbs 7323.8 g / 71.8 N
5 mm	63%	12.21 kg / 26.91 lbs 12206.3 g / 119.7 N
10 mm	100%	19.53 kg / 43.06 lbs 19530.0 g / 191.6 N
11 mm	100%	19.53 kg / 43.06 lbs 19530.0 g / 191.6 N
12 mm	100%	19.53 kg / 43.06 lbs 19530.0 g / 191.6 N

Cienka płyta metalowa nie jest w stanie przyjąć całego pola magnetycznego, co osłabia realne działanie magnesu. Jeżeli zainstalujesz neodym do zbyt cienkiego podłoża, pole przejdzie na wylot i trzymanie będzie mniejsze. Aby uzyskać 100% potencjału tego neodymu, potrzebujesz odpowiednio grubego elementu stali. Przesycenie materiału powoduje, że na blaszanych konstrukcjach (np. karoserii) produkt trzyma słabiej. Sugerujemy wybór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Praca w cieple (stabilność) - próg odporności
MPL 30x20x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	19.53 kg / 43.06 lbs 19530.0 g / 191.6 N	OK
40 °C	-2.2%	19.10 kg / 42.11 lbs 19100.3 g / 187.4 N	OK
60 °C	-4.4%	18.67 kg / 41.16 lbs 18670.7 g / 183.2 N
80 °C	-6.6%	18.24 kg / 40.21 lbs 18241.0 g / 178.9 N
100 °C	-28.8%	13.91 kg / 30.66 lbs 13905.4 g / 136.4 N

Standardowe magnesy neodymowe tracą bezpowrotnie parametry po przekroczeniu progu termicznego. Uważaj na przegrzanie – wysoka temperatura może trwale rozmagnesować ten produkt. Wraz ze wzrostem temperatury nośność neodymu tymczasowo maleje. Zrezygnuj z użycia tego magnesu w gorącym otoczeniu przekraczających jego limit temperatury pracy. Przekroczenie progu krytycznego doprowadzi do nieodwracalnej utraty właściwości magnetycznych.

*Istotna uwaga: Stabilność cieplna zależy nie tylko od materiału, jak i od tzw. współczynnika kształtu Pc. Cienkie magnesy (niski Pc) tracą właściwości szybciej niż wysokie walce. Oznaczenie danger w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola
MPL 30x20x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	51.05 kg / 112.54 lbs 5 124 Gs	7.66 kg / 16.88 lbs 7657 g / 75.1 N	N/A
1 mm	47.76 kg / 105.28 lbs 7 186 Gs	7.16 kg / 15.79 lbs 7163 g / 70.3 N	42.98 kg / 94.76 lbs ~0 Gs
2 mm	44.39 kg / 97.86 lbs 6 928 Gs	6.66 kg / 14.68 lbs 6658 g / 65.3 N	39.95 kg / 88.08 lbs ~0 Gs
3 mm	41.06 kg / 90.52 lbs 6 663 Gs	6.16 kg / 13.58 lbs 6159 g / 60.4 N	36.95 kg / 81.47 lbs ~0 Gs
5 mm	34.68 kg / 76.45 lbs 6 124 Gs	5.20 kg / 11.47 lbs 5202 g / 51.0 N	31.21 kg / 68.81 lbs ~0 Gs
10 mm	21.45 kg / 47.30 lbs 4 817 Gs	3.22 kg / 7.09 lbs 3218 g / 31.6 N	19.31 kg / 42.57 lbs ~0 Gs
20 mm	7.36 kg / 16.22 lbs 2 821 Gs	1.10 kg / 2.43 lbs 1104 g / 10.8 N	6.62 kg / 14.60 lbs ~0 Gs
50 mm	0.40 kg / 0.89 lbs 662 Gs	0.06 kg / 0.13 lbs 61 g / 0.6 N	0.36 kg / 0.80 lbs ~0 Gs
60 mm	0.18 kg / 0.41 lbs 447 Gs	0.03 kg / 0.06 lbs 28 g / 0.3 N	0.17 kg / 0.37 lbs ~0 Gs
70 mm	0.09 kg / 0.20 lbs 314 Gs	0.01 kg / 0.03 lbs 14 g / 0.1 N	0.08 kg / 0.18 lbs ~0 Gs
80 mm	0.05 kg / 0.11 lbs 228 Gs	0.01 kg / 0.02 lbs 7 g / 0.1 N	0.04 kg / 0.10 lbs ~0 Gs
90 mm	0.03 kg / 0.06 lbs 170 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
100 mm	0.02 kg / 0.03 lbs 130 Gs	0.00 kg / 0.01 lbs 2 g / 0.0 N	0.01 kg / 0.03 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie ze znacznie większej odległości niż układ typu magnes i stal. Połączenie magnes-magnes tworzy mocniejsze oddziaływanie i dalszy horyzont działania. Projektujesz silny uchwyt? Wykorzystaj dwa neodymy zamiast jednego magnesu i stali. Pamiętaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest ogromna. Lewitacja jest nieznacznie słabsza niż siła złączenia, ale wciąż znacząca.
*Natężenie indukcji magnetycznej w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w samym centrum szczeliny pomiędzy magnesami (anihilacja wektorów pola).
Uwaga: Obliczenia odnoszą się do siły zsuwania pary takich samych bloków magnetycznych (opór ~0.15 dla powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MPL 30x20x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	13.0 cm
Implant słuchowy	10 Gs (1.0 mT)	10.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	8.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.0 cm

Ekstremalne pole neodymu to poważne zagrożenie dla sprzętu IT oraz rozruszników serca. Produkty NdFeB wytwarzają pole, które niszczy działanie czułych urządzeń medycznych. Zauważ: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Szczególną ostrożność muszą mieć osoby z implantami słuchowymi oraz pompami insulinowymi. Wpływ odczują również: zegarki mechaniczne, kluczyki samochodowe, głośniki i ekrany. Unikaj kontaktu z kartami magnetycznymi, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 30x20x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	22.82 km/h (6.34 m/s)	0.90 J
30 mm	36.47 km/h (10.13 m/s)	2.31 J
50 mm	46.99 km/h (13.05 m/s)	3.83 J
100 mm	66.44 km/h (18.46 m/s)	7.66 J

Elementy magnetyczne są bardzo kruche – zderzenie ze stalą powoduje natychmiastowe odpryśnięcie. Kontroluj moment przyciągania – neodym pozostawiony swobodnie pędzi z ogromną siłą. Energia uderzenia może wywołać odłamki powłoki lub uszkodzenia palców. Zawsze przytrzymuj magnes przy zbliżaniu do metalu, aby nie uderzył gwałtownie w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie magnesu. Używaj gogli BHP podczas zabawy z dużymi magnesami.

Tabela 9: Odporność na korozję
MPL 30x20x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane elektryczne (Strumień)
MPL 30x20x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	22 801 Mx	228.0 µWb
Współczynnik P_c	0.46	Niski (Płaski)

Wartość strumienia (Flux) emitowanego przez biegun magnesu. Parametr niezbędny dla konstruktorów prądnic i silników. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 30x20x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	19.53 kg	Standard
Woda (dno rzeki)	22.36 kg (+2.83 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Montaż na ścianie (ześlizg)

*Pamiętaj: Na powierzchni pionowej magnes zachowa tylko ~20-30% nominalnego udźwigu.

2. Grubość podłoża

*Cienka blacha (np. obudowa PC 0.5mm) drastycznie redukuje siłę trzymania.

3. Stabilność termiczna

*W klasie N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.46

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020141-2026

Przelicznik magnesów

Udźwig magnesu

Siła (N)

lbs

Moc pola

Tesla (T)

Wystarczy podać liczbę, żeby konwerter automatycznie przeliczył pozostałe jednostki.

Inne produkty

Produkt dostępny Wysyłamy za 3 dni

MPL 40x18x10 SH / N38 - magnes neodymowy płytkowy

36.29 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

SM 25x300 [2xM8] / N52 - separator magnetyczny

910.20 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

MW 50x20 / N38 - magnes neodymowy walcowy

106.96 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

UMH 42x9x46 [M6] / N38 - uchwyt magnetyczny z hakiem

35.99 ZŁ brutto / szt.

Komponent MPL 30x20x10 / N38 cechuje się niskim profilem oraz profesjonalną siłą przyciągania, dzięki czemu jest to rozwiązanie idealne do budowy separatorów i maszyn. Jako sztabka magnetyczna o dużej mocy (ok. 19.53 kg), produkt ten jest dostępny od ręki z naszego magazynu w Polsce. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Rozdzielanie silnych magnesów płaskich wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Uważaj na palce! Magnesy o sile 19.53 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 30x20x10 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak filtry wyłapujące opiłki oraz silniki liniowe. Dzięki płaskiej powierzchni i dużej sile (ok. 19.53 kg), są idealne jako domykacze w meblarstwie oraz elementy montażowe w automatyce. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 30x20x10 / N38 jest magnesowany przez grubość (wymiar 10 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (30x20 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Model ten charakteryzuje się wymiarami 30x20x10 mm, co przy wadze 45 g czyni go elementem o imponującej gęstości energii. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 19.53 kg (siła ~191.55 N), co przy tak płaskim kształcie świadczy o dużej mocy materiału. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Zalety i wady neodymowych magnesów Nd₂Fe₁₄B.

Zalety

Warto zwrócić uwagę, że obok ekstremalnej siły, magnesy te cechują się następującymi zaletami:

Długowieczność to ich atut – po upływie 10 lat spadek mocy wynosi jedynie ~1% (wg testów).
Inne źródła magnetyzmu nie powodują ich utraty mocy – posiadają dużą zdolność koercji.
Dzięki powłoce (nikiel, Au, Ag) mają estetyczny, błyszczący wygląd.
Generują niezwykle silne pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
Odpowiedni skład sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Można je precyzyjnie obrabiać do specyficznych wymiarów, co pozwala na ich adaptację w skomplikowanych urządzeniach.
Stanowią kluczowy element w innowacjach, zasilając układy napędowe, sprzęt szpitalny czy elektronikę użytkową.
Potęga w małej formie – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Minusy

Czego unikać? Wady i zagrożenia związane z neodymami:

Ze względu na brak elastyczności, wymagają ostrożności. Silne uderzenie może je zniszczyć, stąd rekomendacja stosowania osłon.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Rozważ wersje w obudowie z tworzywa do zastosowań zewnętrznych.
Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Parametry udźwigu

Siła oderwania magnesu w optymalnych warunkach – co ma na to wpływ?

Deklarowana siła magnesu odnosi się do siły granicznej, którą uzyskano w warunkach laboratoryjnych, czyli:

na podłożu wykonanej ze stali miękkiej, efektywnie zamykającej strumień magnetyczny
posiadającej masywność co najmniej 10 mm dla pełnego zamknięcia strumienia
o idealnie gładkiej powierzchni styku
przy bezpośrednim styku (bez farby)
przy osiowym przyłożeniu siły odrywającej (kąt 90 stopni)
w stabilnej temperaturze pokojowej

Wpływ czynników na nośność magnesu w praktyce

Warto wiedzieć, iż siła w aplikacji może być niższe pod wpływem poniższych elementów, zaczynając od najistotniejszych:

Szczelina między magnesem a stalą – każdy milimetr dystansu (spowodowany np. okleiną lub brudem) drastycznie redukuje siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kierunek siły – parametr katalogowy dotyczy odrywania w pionie. Przy próbie przesunięcia, magnes wykazuje znacznie mniejszą moc (zazwyczaj ok. 20-30% siły maksymalnej).
Grubość elementu – aby wykorzystać 100% mocy, stal musi być wystarczająco masywna. Blacha "papierowa" limituje siłę przyciągania (magnes „przebija” ją na wylot).
Skład chemiczny podłoża – stal niskowęglowa przyciąga najlepiej. Stale stopowe zmniejszają właściwości magnetyczne i udźwig.
Faktura blachy – powierzchnie gładkie zapewniają maksymalny styk, co poprawia nasycenie pola. Powierzchnie chropowate zmniejszają efektywność.
Ciepło – magnesy neodymowe posiadają wrażliwość na temperaturę. W wyższych temperaturach tracą moc, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu przeprowadzano na blachach o gładkiej powierzchni o optymalnej grubości, przy siłach prostopadłych, z kolei przy siłach działających równolegle siła trzymania jest mniejsza nawet pięciokrotnie. Dodatkowo, nawet drobny odstęp między magnesem, a blachą obniża siłę trzymania.

Bezpieczna praca przy magnesach z neodymem

Podatność na pękanie

Uwaga na odpryski. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając ostre odłamki w powietrze. Noś okulary.

Nie dawać dzieciom

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać połknięte, co prowadzi do poważnych obrażeń. Trzymaj poza zasięgiem niepowołanych osób.

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Trzymaj z dala od elektroniki

Uwaga: magnesy neodymowe wytwarzają pole, które zakłócają elektronikę precyzyjną. Utrzymuj odpowiednią odległość od telefonu, tabletu i nawigacji.

Limity termiczne

Unikaj gorąca. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Nadwrażliwość na metale

Pewna grupa użytkowników wykazuje alergię kontaktową na pierwiastek nikiel, którym powlekane są standardowo magnesy neodymowe. Częste dotykanie może powodować zaczerwienienie skóry. Zalecamy używanie rękawiczek ochronnych.

Siła neodymu

Stosuj magnesy z rozwagą. Ich gigantyczny udźwig może zaskoczyć nawet doświadczonych użytkowników. Bądź skupiony i nie lekceważ ich siły.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Karty i dyski

Unikaj zbliżania magnesów do dokumentów, komputera czy telewizora. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.

Wpływ na zdrowie

Osoby z kardiowerterem muszą zachować bezpieczną odległość od magnesów. Pole magnetyczne może zatrzymać działanie urządzenia ratującego życie.

Ważne! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MPL 30x20x10 / N38 - magnes neodymowy płytkowy

Specyfikacja - MPL 30x20x10 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu - raport

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy MPL 30x20x10 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MPL 30x20x10 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny MPL 30x20x10 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MPL 30x20x10 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności MPL 30x20x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola MPL 30x20x10 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności MPL 30x20x10 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MPL 30x20x10 / N38

Tabela 9: Odporność na korozję MPL 30x20x10 / N38

Tabela 10: Dane elektryczne (Strumień) MPL 30x20x10 / N38

Tabela 11: Zastosowanie podwodne MPL 30x20x10 / N38

1. Montaż na ścianie (ześlizg)

2. Grubość podłoża

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Ekologia i recykling (GPSR)

Udźwig magnesu

Moc pola

Inne produkty

MPL 40x18x10 SH / N38 - magnes neodymowy płytkowy

SM 25x300 [2xM8] / N52 - separator magnetyczny

MW 50x20 / N38 - magnes neodymowy walcowy

UMH 42x9x46 [M6] / N38 - uchwyt magnetyczny z hakiem

Zalety i wady neodymowych magnesów Nd2Fe14B.

Zalety

Minusy

Parametry udźwigu

Siła oderwania magnesu w optymalnych warunkach – co ma na to wpływ?

Wpływ czynników na nośność magnesu w praktyce

Bezpieczna praca przy magnesach z neodymem

Podatność na pękanie

Nie dawać dzieciom

Samozapłon

Trzymaj z dala od elektroniki

Limity termiczne

Nadwrażliwość na metale

Siła neodymu

Uszkodzenia ciała

Karty i dyski

Wpływ na zdrowie

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy
MPL 30x20x10 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 30x20x10 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MPL 30x20x10 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 30x20x10 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności
MPL 30x20x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola
MPL 30x20x10 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MPL 30x20x10 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 30x20x10 / N38

Tabela 9: Odporność na korozję
MPL 30x20x10 / N38

Tabela 10: Dane elektryczne (Strumień)
MPL 30x20x10 / N38

Tabela 11: Zastosowanie podwodne
MPL 30x20x10 / N38

Zalety i wady neodymowych magnesów Nd₂Fe₁₄B.
