MPL 25x12.5x5 / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy za 2 dni

MPL 25x12.5x5 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020136

GTIN/EAN: 5906301811428

5.00

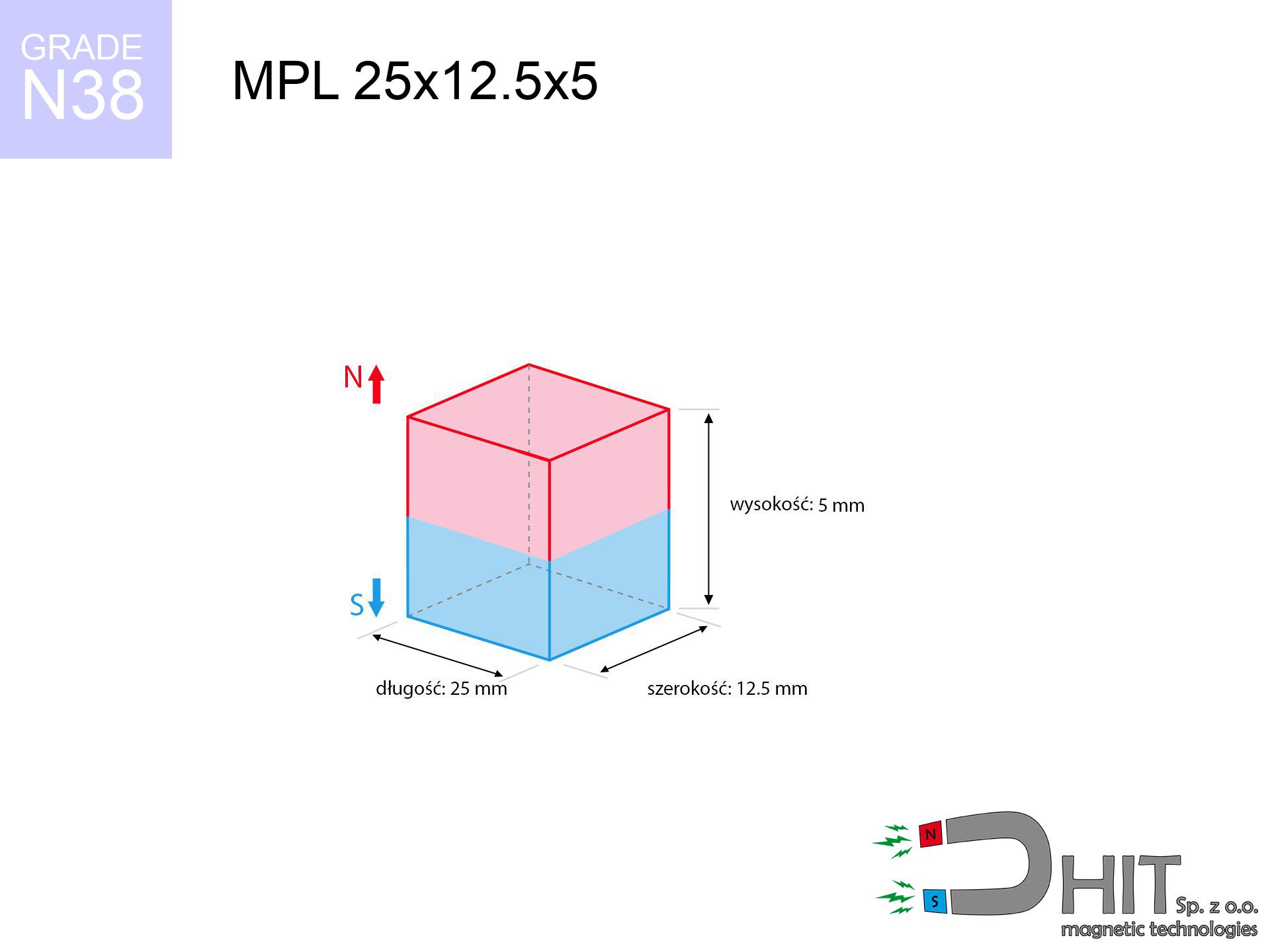

Długość

25 mm [±0,1 mm]

Szerokość

12.5 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

11.72 g

Kierunek magnesowania

↑ osiowy

Udźwig

7.72 kg / 75.74 N

Indukcja magnetyczna

299.70 mT / 2997 Gs

Powłoka

[NiCuNi] nikiel

poznaj parametry »

4.92 ZŁ z VAT / szt. + cena za transport

4.00 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

4.00 ZŁ

4.92 ZŁ

cena od 150 szt.

3.76 ZŁ

4.62 ZŁ

cena od 650 szt.

3.52 ZŁ

4.33 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Potrzebujesz porady?

Zadzwoń i zapytaj +48 22 499 98 98 lub daj znać poprzez formularz zgłoszeniowy na naszej stronie.
Siłę i kształt magnesów neodymowych zobaczysz u nas w kalkulatorze siły.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Właściwości fizyczne MPL 25x12.5x5 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 25x12.5x5 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020136
GTIN/EAN	5906301811428
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	25 mm [±0,1 mm]
Szerokość	12.5 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	11.72 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	7.72 kg / 75.74 N
Indukcja magnetyczna ~ ?	299.70 mT / 2997 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 25x12.5x5 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu neodymowego - raport

Niniejsze informacje są wynik kalkulacji matematycznej. Wyniki oparte są na modelach dla materiału Nd₂Fe₁₄B. Rzeczywiste parametry mogą odbiegać od wyników symulacji. Traktuj te wyliczenia jako wstępny drogowskaz podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - spadek mocy
MPL 25x12.5x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2996 Gs 299.6 mT	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N	mocny
1 mm	2705 Gs 270.5 mT	6.29 kg / 13.87 lbs 6292.6 g / 61.7 N	mocny
2 mm	2384 Gs 238.4 mT	4.89 kg / 10.77 lbs 4886.6 g / 47.9 N	mocny
3 mm	2067 Gs 206.7 mT	3.67 kg / 8.10 lbs 3674.4 g / 36.0 N	mocny
5 mm	1517 Gs 151.7 mT	1.98 kg / 4.36 lbs 1979.6 g / 19.4 N	bezpieczny
10 mm	702 Gs 70.2 mT	0.42 kg / 0.93 lbs 424.1 g / 4.2 N	bezpieczny
15 mm	355 Gs 35.5 mT	0.11 kg / 0.24 lbs 108.6 g / 1.1 N	bezpieczny
20 mm	198 Gs 19.8 mT	0.03 kg / 0.07 lbs 33.6 g / 0.3 N	bezpieczny
30 mm	76 Gs 7.6 mT	0.01 kg / 0.01 lbs 5.0 g / 0.0 N	bezpieczny
50 mm	20 Gs 2.0 mT	0.00 kg / 0.00 lbs 0.3 g / 0.0 N	bezpieczny

Siła chwytu spada drastycznie przy każdym mm szczeliny. Miej na uwadze, że nawet mikroskopijny dystans (np. zanieczyszczenia, lakier, rdza) mocno osłabia chwyt. Neodymy działają najsilniej w idealnym przyleganiu; dystans zabija siłę. Zobacz, jak błyskawicznie maleje udźwig, gdy magnes nie przylega płasko do metalowego podłoża. Planując rozmieszczenie, zrezygnuj ze zbędnych dystansów.

Tabela 2: Równoległa siła ześlizgu (ściana)
MPL 25x12.5x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.54 kg / 3.40 lbs 1544.0 g / 15.1 N
1 mm	Stal (~0.2)	1.26 kg / 2.77 lbs 1258.0 g / 12.3 N
2 mm	Stal (~0.2)	0.98 kg / 2.16 lbs 978.0 g / 9.6 N
3 mm	Stal (~0.2)	0.73 kg / 1.62 lbs 734.0 g / 7.2 N
5 mm	Stal (~0.2)	0.40 kg / 0.87 lbs 396.0 g / 3.9 N
10 mm	Stal (~0.2)	0.08 kg / 0.19 lbs 84.0 g / 0.8 N
15 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 22.0 g / 0.2 N
20 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta wylicza szacunkową zdolność udźwigu, konieczną do wywołania ruchu magnesu ku dołowi po wertykalnej płycie stalowej (przy założeniu standardowego współczynnika tarcia). Wartość ta jest zależny w oparciu o występującego dystansu.

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MPL 25x12.5x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	2.32 kg / 5.11 lbs 2316.0 g / 22.7 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.54 kg / 3.40 lbs 1544.0 g / 15.1 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.77 kg / 1.70 lbs 772.0 g / 7.6 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	3.86 kg / 8.51 lbs 3860.0 g / 37.9 N

Umieszczając element na wertykalnej ścianie (np. tablicy), utrzyma on jedynie ok. 20%-30% swojej nominalnej mocy. Grawitacja oraz niski współczynnik tarcia powodują, że produkty łatwiej przemieszczają się v dół, niż odpadają. Projektujesz mocowanie pionowe? Weź pod uwagę, że siła poślizgu jest wyraźnie niższa od prostopadłej siły odrywania. Na malowanym metalu element zjedzie w dół pod dużo lżejszym ładunkiem. Zastosowanie podkładki antypoślizgowej może znacznie podnieść stabilność.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 25x12.5x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.77 kg / 1.70 lbs 772.0 g / 7.6 N
1 mm	25%	1.93 kg / 4.25 lbs 1930.0 g / 18.9 N
2 mm	50%	3.86 kg / 8.51 lbs 3860.0 g / 37.9 N
3 mm	75%	5.79 kg / 12.76 lbs 5790.0 g / 56.8 N
5 mm	100%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N
10 mm	100%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N
11 mm	100%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N
12 mm	100%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N

Cienka płyta metalowa nie zdoła przyjąć pełnego strumienia magnetycznego, co osłabia realne działanie magnesu. Jeżeli zamocujesz silny magnes do zbyt cienkiego podłoża, pole przeniknie na wylot i siła przyciągania będzie słabsza. Aby wycisnąć 100% potencjału tego magnesu, wymagasz wystarczająco solidnego podkładu metalu. Przesycenie materiału powoduje, że na delikatnych ściankach (np. obudowie AGD) produkt działa gorzej. Dobierz grubości blachy według poniższych danych.

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności
MPL 25x12.5x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N	OK
40 °C	-2.2%	7.55 kg / 16.65 lbs 7550.2 g / 74.1 N	OK
60 °C	-4.4%	7.38 kg / 16.27 lbs 7380.3 g / 72.4 N
80 °C	-6.6%	7.21 kg / 15.90 lbs 7210.5 g / 70.7 N
100 °C	-28.8%	5.50 kg / 12.12 lbs 5496.6 g / 53.9 N

Standardowe magnesy neodymowe tracą siłę powyżej limitu temperatury. Uważaj na przegrzanie – gorąco może trwale rozmagnesować ten magnes. Z każdym stopniem powyżej normy siła magnesu tymczasowo spada. Zrezygnuj z użycia tego magnesu w gorącym otoczeniu wyższych niż jego zakres roboczy. Zignorowanie limitu doprowadzi do nieodwracalnej utraty właściwości magnetycznych.

*Istotna uwaga: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od tzw. współczynnika kształtu Pc. Elementy o niskim profilu (niski Pc) tracą właściwości przy mniejszym nagrzaniu niż magnesy długie. Status ostrzegawczy w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MPL 25x12.5x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	17.29 kg / 38.13 lbs 4 511 Gs	2.59 kg / 5.72 lbs 2594 g / 25.4 N	N/A
1 mm	15.73 kg / 34.68 lbs 5 715 Gs	2.36 kg / 5.20 lbs 2360 g / 23.2 N	14.16 kg / 31.22 lbs ~0 Gs
2 mm	14.10 kg / 31.08 lbs 5 410 Gs	2.11 kg / 4.66 lbs 2114 g / 20.7 N	12.69 kg / 27.97 lbs ~0 Gs
3 mm	12.48 kg / 27.52 lbs 5 091 Gs	1.87 kg / 4.13 lbs 1872 g / 18.4 N	11.23 kg / 24.77 lbs ~0 Gs
5 mm	9.52 kg / 20.99 lbs 4 446 Gs	1.43 kg / 3.15 lbs 1428 g / 14.0 N	8.57 kg / 18.89 lbs ~0 Gs
10 mm	4.43 kg / 9.78 lbs 3 034 Gs	0.67 kg / 1.47 lbs 665 g / 6.5 N	3.99 kg / 8.80 lbs ~0 Gs
20 mm	0.95 kg / 2.09 lbs 1 404 Gs	0.14 kg / 0.31 lbs 142 g / 1.4 N	0.85 kg / 1.88 lbs ~0 Gs
50 mm	0.03 kg / 0.06 lbs 238 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
60 mm	0.01 kg / 0.02 lbs 153 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs
70 mm	0.01 kg / 0.01 lbs 103 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.01 lbs 73 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 53 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 40 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z dużo dalszego dystansu niż neodym i metal. Połączenie dwóch magnesów generuje silniejsze pole i szerszy promień działania. Chcesz zbudować mocne zamknięcie? Użyj pary magnesów zamiast jednego magnesu i stali. Uważaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest ekstremalna. Siła odpychania jest nieco mniejsza niż siła złączenia, ale wciąż duża.
*Wartość strumienia w układzie biegunów jednoimiennych spada do ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (wzajemne zniesienie wektorów pola).
* Pomiary dotyczą siły rozdzielania dwóch identycznych magnesów (tarcie ok. 0.15 przy warstwy Ni-Ni).

Tabela 7: Zagrożenia (implanty) - ostrzeżenia
MPL 25x12.5x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	8.5 cm
Implant słuchowy	10 Gs (1.0 mT)	6.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	5.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	4.0 cm
Pilot do auta	50 Gs (5.0 mT)	4.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.5 cm

Silne pole magnetyczne stanowi poważne zagrożenie dla urządzeń elektronicznych oraz implantów medycznych. Produkty NdFeB wytwarzają pole, które niszczy działanie czułych urządzeń medycznych. Pamiętaj: niewidoczne promieniowanie przenika przez ciało i szkło. Zwiększoną czujność muszą zachować osoby z wszczepami ślimakowymi oraz dozownikami leków. Wpływ odczują również: czasomierze automatyczne, piloty do aut, membrany i ekrany. Unikaj kontaktu z kartami magnetycznymi, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MPL 25x12.5x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	26.76 km/h (7.43 m/s)	0.32 J
30 mm	44.85 km/h (12.46 m/s)	0.91 J
50 mm	57.88 km/h (16.08 m/s)	1.51 J
100 mm	81.85 km/h (22.74 m/s)	3.03 J

Magnesy neodymowe są bardzo kruche – zderzenie ze stalą powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno staje się niebezpieczny. Energia uderzenia może wywołać odłamki powłoki lub groźne zmiażdżenia palców. Koniecznie kontroluj produkt przy zbliżaniu do metalu, aby nie uderzył z impetem w metal. Zderzenie z dużą prędkością kończy się pęknięciem neodymu. Używaj gogli BHP podczas manipulacji z silnymi okazami.

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 25x12.5x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane konstrukcyjne (P_c)
MPL 25x12.5x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	9 639 Mx	96.4 µWb
Współczynnik P_c	0.35	Niski (Płaski)

Wartość strumienia (Flux) emitowanego przez biegun magnesu. Parametr niezbędny dla konstruktorów prądnic oraz sensorów. Wartość P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MPL 25x12.5x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	7.72 kg	Standard
Woda (dno rzeki)	8.84 kg (+1.12 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Siła zsuwająca

*Uwaga: Na powierzchni pionowej magnes utrzyma zaledwie ok. 20-30% siły oderwania.

2. Grubość podłoża

*Zbyt cienki metal (np. blacha karoseryjna) wyraźnie ogranicza siłę trzymania.

3. Spadek mocy w temperaturze

*W klasie N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.35

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020136-2026

Szybki konwerter jednostek

Siła oderwania

Newtony (N)

Funty (lbs)

Moc pola

Gauss (Gs)

Indukcja (T)

Wpisz dane w dowolne pole, a wszystkie inne rubryki zostaną obliczone w mgnieniu oka.

Inne produkty

Produkt dostępny Wysyłamy za 2 dni

SMZR 25x200 / N52 - separator magnetyczny z rączką

553.50 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MW 2x10 / N38 - magnes neodymowy walcowy

0.1845 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

SM 32x425 [2xM8] / N42 - separator magnetyczny

1266.90 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MT 50x1.5x50000 - taśma magnetyczna

430.50 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes w kształcie płytki wykonany z materiału NdFeB, co przy wymiarach 25x12.5x5 mm i wadze 11.72 g gwarantuje najwyższą jakość połączenia. Jako sztabka magnetyczna o dużej mocy (ok. 7.72 kg), produkt ten jest dostępny natychmiast z naszego magazynu w Polsce. Dodatkowo, jego powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Rozdzielanie silnych magnesów płaskich wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Aby rozłączyć model MPL 25x12.5x5 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy uwagę, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Stanowią kluczowy element w produkcji generatorów oraz systemów transportu bliskiego. Świetnie sprawdzają się jako zapięcia pod płytkami, drewnem czy szkłem. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Do montażu magnesów płaskich MPL 25x12.5x5 / N38 najlepiej używać kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Pamiętaj, aby przed klejeniem zmatowić i przemyć powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (25x12.5 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Model ten charakteryzuje się wymiarami 25x12.5x5 mm, co przy wadze 11.72 g czyni go elementem o imponującej gęstości energii. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 7.72 kg (siła ~75.74 N), co przy tak płaskim kształcie świadczy o dużej mocy materiału. Produkt spełnia normy dla magnesów klasy N38.

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.

Mocne strony

Warto zwrócić uwagę, że obok ekstremalnej mocy, magnesy te wyróżniają się następującymi plusami:

Zachowują swoje właściwości przez lata – zakłada się, że po dekadzie tracą na sile o symboliczny 1%.
Trudno je rozmagnesować, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Warstwa ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co podnosi ich walory wizualne.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
Mogą pracować w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
Szerokie możliwości w projektowaniu kształtu i wymiaru to ich wielka zaleta w inżynierii.
Występują wszędzie tam, gdzie liczy się precyzja: w automatyce, medycynie oraz systemach IT.
Mały rozmiar, wielka moc – przy kompaktowej budowie oferują ogromną siłę, co jest kluczowe przy budowie małych urządzeń.

Słabe strony

Czego unikać? Wady i zagrożenia związane z neodymami:

Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) należy używać modele z oznaczeniem [AH].
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gwinty.
Ryzyko połknięcia – małe elementy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi operacją. Dodatkowo mogą utrudniać badania (np. rezonans).
Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Charakterystyka udźwigu

Udźwig maksymalny dla magnesu neodymowego – co ma na to wpływ?

Wartość udźwigu podana w specyfikacji odnosi się do wartości maksymalnej, zarejestrowanej w warunkach laboratoryjnych, co oznacza test:

z wykorzystaniem podłoża ze stali niskowęglowej, działającej jako zwora magnetyczna
posiadającej masywność minimum 10 mm aby uniknąć nasycenia
o szlifowanej powierzchni kontaktu
w warunkach idealnego przylegania (metal do metalu)
dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
w temperaturze pokojowej

Praktyczny udźwig: czynniki wpływające

Trzeba mieć na uwadze, że udźwig roboczy będzie inne pod wpływem następujących czynników, zaczynając od najistotniejszych:

Dystans – występowanie ciała obcego (rdza, brud, szczelina) działa jak izolator, co redukuje udźwig lawinowo (nawet o 50% przy 0,5 mm).
Sposób obciążenia – deklarowany udźwig dotyczy odrywania w pionie. Przy sile działającej równolegle, magnes wykazuje dużo słabiej (zazwyczaj ok. 20-30% siły maksymalnej).
Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Strumień magnetyczny przenika na wylot, zamiast generować siłę.
Gatunek stali – najlepszym wyborem jest stal o wysokiej przenikalności. Żeliwo mogą mieć gorsze właściwości magnetyczne.
Gładkość – idealny styk jest możliwy tylko na gładkiej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, osłabiając magnes.
Temperatura – wzrost temperatury skutkuje osłabieniem siły. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o optymalnej grubości, przy siłach prostopadłych, natomiast przy siłach działających równolegle siła trzymania jest mniejsza nawet 5 razy. Dodatkowo, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą redukuje siłę trzymania.

Bezpieczna praca z magnesami neodymowymi

Uwaga: zadławienie

Bezwzględnie chroń magnesy przed dostępem dzieci. Ryzyko zadławienia jest bardzo duże, a skutki zwarcia magnesów wewnątrz organizmu są dramatyczne.

Urazy ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Limity termiczne

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na temperaturę. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Uczulenie na powłokę

Pewna grupa użytkowników ma uczulenie na nikiel, którym powlekane są standardowo nasze produkty. Częste dotykanie może powodować zaczerwienienie skóry. Wskazane jest stosowanie rękawiczek ochronnych.

Uwaga medyczna

Osoby z kardiowerterem muszą utrzymać duży odstęp od magnesów. Pole magnetyczne może zatrzymać działanie urządzenia ratującego życie.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Rozprysk materiału

Ryzyko skaleczenia. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, wyrzucając ostre odłamki w powietrze. Noś okulary.

Zasady obsługi

Postępuj ostrożnie. Magnesy neodymowe przyciągają z daleka i zwierają z impetem, często szybciej niż zdążysz zareagować.

Zagrożenie dla nawigacji

Moduły GPS i smartfony są wyjątkowo podatne na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może trwale uszkodzić sensory w Twoim telefonie.

Pole magnetyczne a elektronika

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą uszkodzić nośniki danych oraz delikatną elektronikę (rozruszniki serca, aparaty słuchowe, zegarki mechaniczne).

Safety First! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MPL 25x12.5x5 / N38 - magnes neodymowy płytkowy

Właściwości fizyczne MPL 25x12.5x5 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu neodymowego - raport

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - spadek mocy MPL 25x12.5x5 / N38

Tabela 2: Równoległa siła ześlizgu (ściana) MPL 25x12.5x5 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu MPL 25x12.5x5 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MPL 25x12.5x5 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności MPL 25x12.5x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie MPL 25x12.5x5 / N38

Tabela 7: Zagrożenia (implanty) - ostrzeżenia MPL 25x12.5x5 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia MPL 25x12.5x5 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MPL 25x12.5x5 / N38

Tabela 10: Dane konstrukcyjne (Pc) MPL 25x12.5x5 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MPL 25x12.5x5 / N38

1. Siła zsuwająca

2. Grubość podłoża

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Dane środowiskowe

Siła oderwania

Moc pola

Inne produkty

SMZR 25x200 / N52 - separator magnetyczny z rączką

MW 2x10 / N38 - magnes neodymowy walcowy

SM 32x425 [2xM8] / N42 - separator magnetyczny

MT 50x1.5x50000 - taśma magnetyczna

Wady i zalety magnesów z neodymu Nd2Fe14B.

Mocne strony

Słabe strony

Charakterystyka udźwigu

Udźwig maksymalny dla magnesu neodymowego – co ma na to wpływ?

Praktyczny udźwig: czynniki wpływające

Bezpieczna praca z magnesami neodymowymi

Uwaga: zadławienie

Urazy ciała

Limity termiczne

Uczulenie na powłokę

Uwaga medyczna

Nie wierć w magnesach

Rozprysk materiału

Zasady obsługi

Zagrożenie dla nawigacji

Pole magnetyczne a elektronika

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - spadek mocy
MPL 25x12.5x5 / N38

Tabela 2: Równoległa siła ześlizgu (ściana)
MPL 25x12.5x5 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MPL 25x12.5x5 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 25x12.5x5 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności
MPL 25x12.5x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MPL 25x12.5x5 / N38

Tabela 7: Zagrożenia (implanty) - ostrzeżenia
MPL 25x12.5x5 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MPL 25x12.5x5 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 25x12.5x5 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MPL 25x12.5x5 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MPL 25x12.5x5 / N38

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.
