MPL 20x10x5 / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy jutro

MPL 20x10x5 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN

magnes neodymowy płytkowy

Numer katalogowy 020128

GTIN/EAN: 5906301811343

5.00

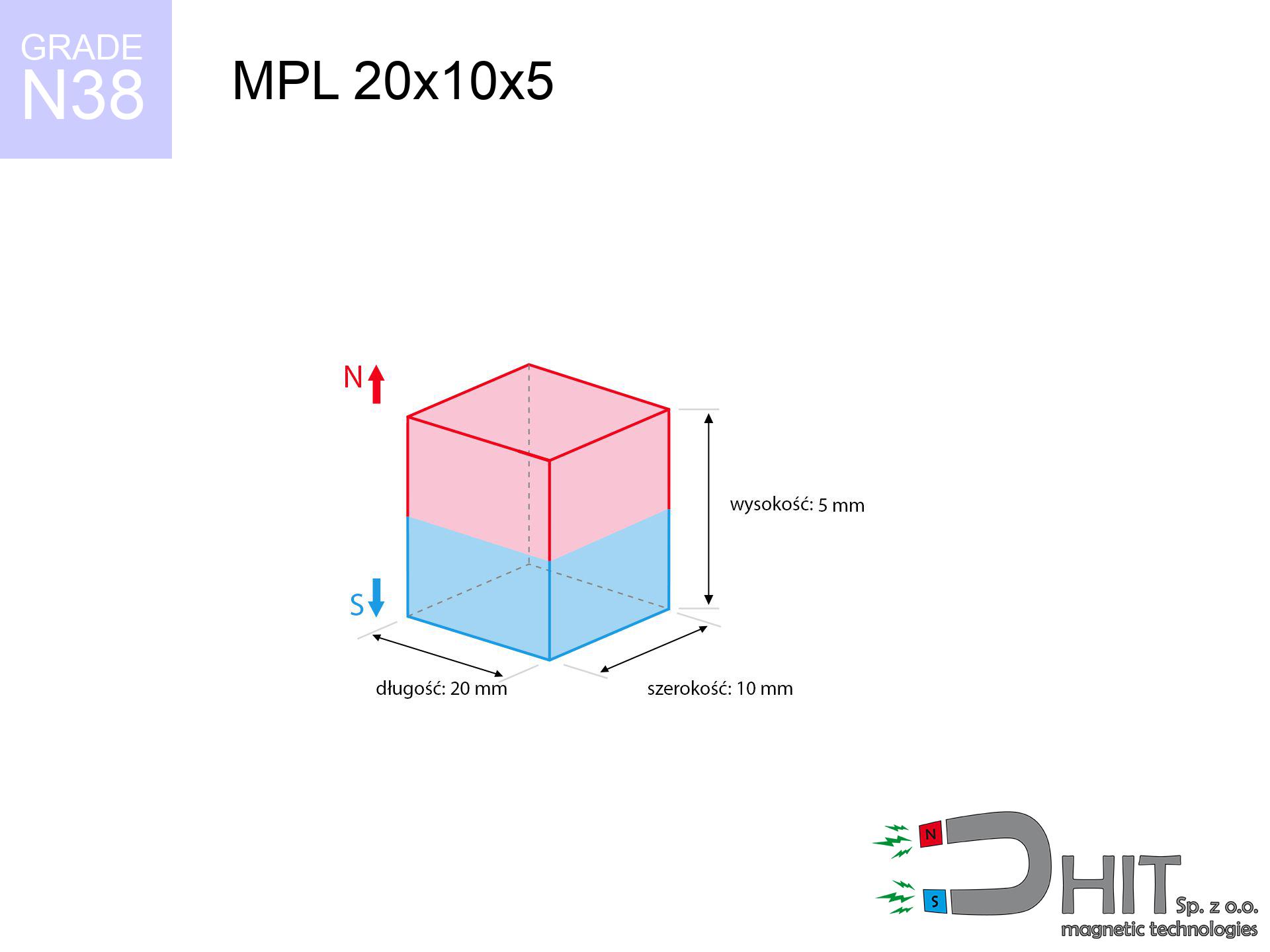

Długość

20 mm [±0,1 mm]

Szerokość

10 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

7.5 g

Kierunek magnesowania

↑ osiowy

Udźwig

6.15 kg / 60.31 N

Indukcja magnetyczna

349.47 mT / 3495 Gs

Powłoka

[NiCuNi] nikiel

sprawdź parametry »

4.54 ZŁ z VAT / szt. + cena za transport

3.69 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

3.69 ZŁ

4.54 ZŁ

cena od 200 szt.

3.47 ZŁ

4.27 ZŁ

cena od 700 szt.

3.25 ZŁ

3.99 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator

Potrzebujesz porady?

Dzwoń do nas +48 22 499 98 98 ewentualnie zostaw wiadomość przez nasz formularz online na naszej stronie.
Udźwig oraz kształt magnesów skontrolujesz w naszym kalkulatorze siły.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Szczegółowa specyfikacja MPL 20x10x5 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 20x10x5 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020128
GTIN/EAN	5906301811343
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	20 mm [±0,1 mm]
Szerokość	10 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	7.5 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	6.15 kg / 60.31 N
Indukcja magnetyczna ~ ?	349.47 mT / 3495 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 20x10x5 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu neodymowego - dane

Niniejsze informacje stanowią bezpośredni efekt kalkulacji matematycznej. Wyniki bazują na algorytmach dla klasy Nd₂Fe₁₄B. Realne parametry mogą nieznacznie się różnić. Traktuj te wyliczenia jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka
MPL 20x10x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3493 Gs 349.3 mT	6.15 kg / 13.56 lbs 6150.0 g / 60.3 N	mocny
1 mm	3035 Gs 303.5 mT	4.64 kg / 10.23 lbs 4641.8 g / 45.5 N	mocny
2 mm	2558 Gs 255.8 mT	3.30 kg / 7.27 lbs 3298.0 g / 32.4 N	mocny
3 mm	2120 Gs 212.0 mT	2.26 kg / 4.99 lbs 2264.8 g / 22.2 N	mocny
5 mm	1433 Gs 143.3 mT	1.03 kg / 2.28 lbs 1034.5 g / 10.1 N	bezpieczny
10 mm	574 Gs 57.4 mT	0.17 kg / 0.37 lbs 166.1 g / 1.6 N	bezpieczny
15 mm	267 Gs 26.7 mT	0.04 kg / 0.08 lbs 35.9 g / 0.4 N	bezpieczny
20 mm	141 Gs 14.1 mT	0.01 kg / 0.02 lbs 10.1 g / 0.1 N	bezpieczny
30 mm	52 Gs 5.2 mT	0.00 kg / 0.00 lbs 1.4 g / 0.0 N	bezpieczny
50 mm	13 Gs 1.3 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	bezpieczny

Moc przyciągania słabnie gwałtownie wraz z każdym kolejnym milimetrem odległości. Pamiętaj, że nawet bardzo cienka przerwa (np. zanieczyszczenia, farba, rdza) mocno zmniejsza siłę przyciągania. Magnesy pracują optymalnie przy bezpośrednim kontakcie; powietrzna przerwa zabija siłę. Zwróć uwagę, jak błyskawicznie leci w dół siła, gdy magnes nie dotyka płasko do powierzchni stali. Projektując uchwyt, eliminuj niepotrzebnych przerw.

Tabela 2: Siła równoległa obsunięcia (pion)
MPL 20x10x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.23 kg / 2.71 lbs 1230.0 g / 12.1 N
1 mm	Stal (~0.2)	0.93 kg / 2.05 lbs 928.0 g / 9.1 N
2 mm	Stal (~0.2)	0.66 kg / 1.46 lbs 660.0 g / 6.5 N
3 mm	Stal (~0.2)	0.45 kg / 1.00 lbs 452.0 g / 4.4 N
5 mm	Stal (~0.2)	0.21 kg / 0.45 lbs 206.0 g / 2.0 N
10 mm	Stal (~0.2)	0.03 kg / 0.07 lbs 34.0 g / 0.3 N
15 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 8.0 g / 0.1 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie obrazuje szacunkową siłę, którą należy przyłożyć do wywołania ruchu magnesu pionowo w dół po pionowej powierzchni wykonanej ze stali (przy uwzględnieniu standardowego tarcia statycznego). Wynik ten jest zależny w relacji do oddalenia od metalu.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MPL 20x10x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	1.85 kg / 4.07 lbs 1845.0 g / 18.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.23 kg / 2.71 lbs 1230.0 g / 12.1 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.62 kg / 1.36 lbs 615.0 g / 6.0 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	3.08 kg / 6.78 lbs 3075.0 g / 30.2 N

Umieszczając uchwyt na pionowej płaszczyźnie (np. lodówce), utrzyma on tylko ok. 20%-30% swojej nominalnej mocy. Siła ciążenia oraz niski współczynnik tarcia powodują, że produkty szybciej zjeżdżają v dół, niż odskakują od podłoża. Projektujesz mocowanie pionowe? Weź pod uwagę, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na gładkiej stali magnes zjedzie w dół pod wyraźnie lżejszym ładunkiem. Użycie gumy specjalnej może drastycznie poprawić wynik.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 20x10x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.62 kg / 1.36 lbs 615.0 g / 6.0 N
1 mm	25%	1.54 kg / 3.39 lbs 1537.5 g / 15.1 N
2 mm	50%	3.08 kg / 6.78 lbs 3075.0 g / 30.2 N
3 mm	75%	4.61 kg / 10.17 lbs 4612.5 g / 45.2 N
5 mm	100%	6.15 kg / 13.56 lbs 6150.0 g / 60.3 N
10 mm	100%	6.15 kg / 13.56 lbs 6150.0 g / 60.3 N
11 mm	100%	6.15 kg / 13.56 lbs 6150.0 g / 60.3 N
12 mm	100%	6.15 kg / 13.56 lbs 6150.0 g / 60.3 N

Cienka płyta metalowa nie jest w stanie skupić całego pola magnetycznego, co osłabia realne działanie uchwytu. Jeśli zamocujesz silny magnes do zbyt cienkiego podłoża, pole przeniknie na wylot i udźwig gwałtownie spadnie. Aby wycisnąć pełną sprawność potencjału tego magnesu, wymagasz wystarczająco solidnego kawałka stali. Przesycenie materiału powoduje, że na blaszanych konstrukcjach (np. karoserii) uchwyt działa gorzej. Zalecamy dobór grubości blachy według poniższych danych.

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MPL 20x10x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	6.15 kg / 13.56 lbs 6150.0 g / 60.3 N	OK
40 °C	-2.2%	6.01 kg / 13.26 lbs 6014.7 g / 59.0 N	OK
60 °C	-4.4%	5.88 kg / 12.96 lbs 5879.4 g / 57.7 N
80 °C	-6.6%	5.74 kg / 12.66 lbs 5744.1 g / 56.3 N
100 °C	-28.8%	4.38 kg / 9.65 lbs 4378.8 g / 43.0 N

Klasyczne neodymy tracą siłę po przekroczeniu progu termicznego. Chroń przed ciepłem – nadmiar ciepła może trwale rozmagnesować ten magnes. Wraz ze wzrostem temperatury nośność magnesu chwilowo maleje. Nie używaj tego magnesu blisko grzejników przekraczających jego bezpieczny zakres. Zignorowanie limitu wywoła zniszczenia właściwości magnetycznych.

*Istotna uwaga: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od kształtu magnesu. Elementy o niskim profilu (o niskim współczynniku permeancji) są narażone na utratę mocy szybciej w porównaniu do magnesów prętowych. Kolor czerwony w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (odpychanie) - zasięg pola
MPL 20x10x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	15.04 kg / 33.17 lbs 4 923 Gs	2.26 kg / 4.98 lbs 2257 g / 22.1 N	N/A
1 mm	13.20 kg / 29.11 lbs 6 544 Gs	1.98 kg / 4.37 lbs 1980 g / 19.4 N	11.88 kg / 26.19 lbs ~0 Gs
2 mm	11.36 kg / 25.03 lbs 6 069 Gs	1.70 kg / 3.76 lbs 1703 g / 16.7 N	10.22 kg / 22.53 lbs ~0 Gs
3 mm	9.63 kg / 21.22 lbs 5 588 Gs	1.44 kg / 3.18 lbs 1444 g / 14.2 N	8.66 kg / 19.10 lbs ~0 Gs
5 mm	6.71 kg / 14.78 lbs 4 664 Gs	1.01 kg / 2.22 lbs 1006 g / 9.9 N	6.03 kg / 13.30 lbs ~0 Gs
10 mm	2.53 kg / 5.58 lbs 2 865 Gs	0.38 kg / 0.84 lbs 380 g / 3.7 N	2.28 kg / 5.02 lbs ~0 Gs
20 mm	0.41 kg / 0.90 lbs 1 148 Gs	0.06 kg / 0.13 lbs 61 g / 0.6 N	0.37 kg / 0.81 lbs ~0 Gs
50 mm	0.01 kg / 0.02 lbs 165 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.01 lbs 104 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 69 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 48 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 35 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 26 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne oddziałują na siebie z szerszego promienia niż magnes i blacha. Taki system magnes-magnes wytwarza potężny strumień i większy zasięg pracy. Chcesz zbudować solidne zapięcie? Wykorzystaj dwa neodymy zamiast neodymu i stali. Pamiętaj, że przy przyciąganiu dwóch neodymów siła uderzenia jest ogromna. Lewitacja jest troszkę słabsza niż siła przyciągania, ale wciąż znacząca.
*Natężenie indukcji magnetycznej w układzie biegunów jednoimiennych spada do ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (anihilacja wektorów pola).
* Kalkulacje odnoszą się do siły zsuwania pary jednakowych neodymów (opór ok. 0.15 przy powłoki Ni-Ni).

Tabela 7: Zagrożenia (implanty) - środki ostrożności
MPL 20x10x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	7.5 cm
Implant słuchowy	10 Gs (1.0 mT)	6.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	4.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	3.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	3.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Ekstremalne pole neodymu to duże ryzyko dla urządzeń elektronicznych oraz rozruszników serca. Neodymy wytwarzają pole, które niszczy działanie sprzętów cyfrowych. Pamiętaj: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Zwiększoną czujność muszą mieć osoby z wszczepami ślimakowymi oraz dozownikami leków. Zagrożone są również: czasomierze automatyczne, kluczyki samochodowe, głośniki i ekrany. Nie kładź magnesu przy kartach, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 20x10x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	29.36 km/h (8.16 m/s)	0.25 J
30 mm	50.03 km/h (13.90 m/s)	0.72 J
50 mm	64.58 km/h (17.94 m/s)	1.21 J
100 mm	91.32 km/h (25.37 m/s)	2.41 J

Elementy magnetyczne są bardzo kruche – zderzenie ze stalą powoduje natychmiastowe odpryśnięcie. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie zamienia się w pocisk. Siła uderzeniowa może wywołać odłamki powłoki lub bolesne uszczypnięcia skóry. Koniecznie kontroluj produkt przy montażu, aby nie uderzył gwałtownie w powierzchnię stali. Zderzenie z dużą prędkością oznacza zniszczenie magnesu. Stosuj okulary ochronne podczas manipulacji z silnymi okazami.

Tabela 9: Odporność na korozję
MPL 20x10x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 20x10x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	7 031 Mx	70.3 µWb
Współczynnik P_c	0.42	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe dla konstruktorów prądnic oraz sensorów. Wartość P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MPL 20x10x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	6.15 kg	Standard
Woda (dno rzeki)	7.04 kg (+0.89 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Udźwig w pionie

*Uwaga: Na powierzchni pionowej magnes zachowa tylko ok. 20-30% siły oderwania.

2. Nasycenie magnetyczne

*Cienka blacha (np. obudowa PC 0.5mm) znacząco redukuje siłę trzymania.

3. Wytrzymałość temperaturowa

*Dla materiału N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.42

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020128-2026

Przelicznik magnesów

Udźwig magnesu

Kilogramy (kg)

Newtony (N)

Siła w lbs

Indukcja magnetyczna

Gauss (Gs)

Tesla (T)

Wystarczy wpisać jedną wartość, żeby konwerter automatycznie przeliczył resztę.

Zobacz też inne propozycje

Produkt dostępny Wysyłamy jutro

MW 10x5 / N38 - magnes neodymowy walcowy

1.513 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MPL 3x3x1 / N38 - magnes neodymowy płytkowy

0.1845 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

SM 32x425 [2xM8] / N52 - separator magnetyczny

1463.70 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MP 14x8/4x3 / N38 - magnes neodymowy pierścieniowy

2.47 ZŁ brutto / szt.

Model MPL 20x10x5 / N38 cechuje się płaskim kształtem oraz przemysłową siłą przyciągania, dzięki czemu jest to rozwiązanie doskonałe do budowy separatorów i maszyn. Ten blok magnetyczny o sile 60.31 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Kluczem do sukcesu jest zsuniecie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Aby rozłączyć model MPL 20x10x5 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy uwagę, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Magnesy płytkowe MPL 20x10x5 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak filtry wyłapujące opiłki oraz silniki liniowe. Dzięki płaskiej powierzchni i dużej sile (ok. 6.15 kg), są idealne jako ukryte zamki w meblarstwie oraz elementy montażowe w automatyce. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Pamiętaj, aby przed klejeniem oczyścić i odtłuścić powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (20x10 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Model ten charakteryzuje się wymiarami 20x10x5 mm, co przy wadze 7.5 g czyni go elementem o wysokiej gęstości energii. Kluczowym parametrem jest tutaj udźwig wynoszący około 6.15 kg (siła ~60.31 N), co przy tak płaskim kształcie świadczy o dużej mocy materiału. Produkt spełnia normy dla magnesów klasy N38.

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.

Plusy

Neodymy to nie tylko siła, ale także inne kluczowe cechy, takie jak::

Ich parametry są stabilne w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
Inne źródła magnetyzmu nie wpływają na ich utraty mocy – posiadają wysoki współczynnik koercji.
Dzięki warstwie ochronnej (NiCuNi, Au, Ag) zyskują nowoczesny, metaliczny wygląd.
Generują skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
Posiadają imponującą wytrzymałość termiczną, co pozwala na ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
Dają się łatwo formować do specyficznych wymiarów, co pozwala na ich adaptację w przemyśle.
Pełnią kluczową rolę w przemyśle, będąc sercem generatorów, dysków i sprzętu medycznego.
Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Kruchość to ich słaba strona. Łatwo ulegają uszkodzeniu przy upadku, dlatego zalecamy osłony lub uchwyty.
Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Wysoki koszt zakupu w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Charakterystyka udźwigu

Optymalny udźwig magnesu neodymowego – od czego zależy?

Deklarowana siła magnesu reprezentuje siły granicznej, którą uzyskano w środowisku optymalnym, a mianowicie:

z wykorzystaniem podłoża ze stali niskowęglowej, działającej jako idealny przewodnik strumienia
posiadającej masywność min. 10 mm aby uniknąć nasycenia
charakteryzującej się równą strukturą
w warunkach braku dystansu (metal do metalu)
podczas odrywania w kierunku prostopadłym do powierzchni mocowania
w standardowej temperaturze otoczenia

Determinanty praktycznego udźwigu magnesu

Na skuteczność trzymania wpływają konkretne warunki, głównie (od najważniejszych):

Dystans (pomiędzy magnesem a metalem), gdyż nawet mikroskopijna przerwa (np. 0,5 mm) skutkuje redukcję siły nawet o 50% (dotyczy to także farby, korozji czy brudu).
Kierunek siły – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada znacząco, często do poziomu 20-30% wartości nominalnej.
Grubość elementu – dla pełnej efektywności, stal musi być odpowiednio gruba. Blacha "papierowa" ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
Typ metalu – różne stopy przyciąga się identycznie. Dodatki stopowe osłabiają interakcję z magnesem.
Gładkość – pełny kontakt uzyskamy tylko na gładkiej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, osłabiając magnes.
Temperatura – podgrzanie magnesu skutkuje osłabieniem indukcji. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Siłę trzymania testowano na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięciokrotnie. Ponadto, nawet drobny odstęp między powierzchnią magnesu, a blachą redukuje nośność.

Środki ostrożności podczas pracy przy magnesach z neodymem

Implanty kardiologiczne

Zagrożenie życia: Magnesy neodymowe mogą wyłączyć stymulatory i defibrylatory. Nie zbliżaj się, jeśli posiadasz implanty elektroniczne.

Limity termiczne

Typowe magnesy neodymowe (typ N) tracą moc po osiągnięciu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Pył jest łatwopalny

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Niszczenie danych

Zagrożenie dla danych: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz urządzenia precyzyjne (implanty, aparaty słuchowe, czasomierze).

Unikaj kontaktu w przypadku alergii

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie zakończyć pracę z magnesami i zabezpieczyć dłonie.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ryzyko połknięcia

Bezwzględnie zabezpiecz magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest bardzo duże, a skutki zwarcia magnesów wewnątrz organizmu są nieodwracalne.

Kruchość materiału

Magnesy neodymowe to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Gwałtowne złączenie dwóch magnesów spowoduje ich rozpryśnięcie na ostre odłamki.

Kompas i GPS

Uwaga: magnesy neodymowe wytwarzają pole, które dezorientują elektronikę precyzyjną. Utrzymuj bezpieczny dystans od komórki, tabletu i urządzeń GPS.

Potężne pole

Postępuj ostrożnie. Magnesy neodymowe przyciągają z daleka i łączą się z impetem, często szybciej niż zdążysz zareagować.

Ostrzeżenie! Szukasz szczegółów? Przeczytaj nasz artykuł: Czy magnesy są groźne?

MPL 20x10x5 / N38 - magnes neodymowy płytkowy

Szczegółowa specyfikacja MPL 20x10x5 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu neodymowego - dane

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka MPL 20x10x5 / N38

Tabela 2: Siła równoległa obsunięcia (pion) MPL 20x10x5 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu MPL 20x10x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MPL 20x10x5 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy MPL 20x10x5 / N38

Tabela 6: Dwa magnesy (odpychanie) - zasięg pola MPL 20x10x5 / N38

Tabela 7: Zagrożenia (implanty) - środki ostrożności MPL 20x10x5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MPL 20x10x5 / N38

Tabela 9: Odporność na korozję MPL 20x10x5 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MPL 20x10x5 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MPL 20x10x5 / N38

1. Udźwig w pionie

2. Nasycenie magnetyczne

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Zrównoważony rozwój

Udźwig magnesu

Indukcja magnetyczna

Zobacz też inne propozycje

MW 10x5 / N38 - magnes neodymowy walcowy

MPL 3x3x1 / N38 - magnes neodymowy płytkowy

SM 32x425 [2xM8] / N52 - separator magnetyczny

MP 14x8/4x3 / N38 - magnes neodymowy pierścieniowy

Zalety oraz wady magnesów z neodymu Nd2Fe14B.

Plusy

Minusy

Charakterystyka udźwigu

Optymalny udźwig magnesu neodymowego – od czego zależy?

Determinanty praktycznego udźwigu magnesu

Środki ostrożności podczas pracy przy magnesach z neodymem

Implanty kardiologiczne

Limity termiczne

Pył jest łatwopalny

Niszczenie danych

Unikaj kontaktu w przypadku alergii

Siła zgniatająca

Ryzyko połknięcia

Kruchość materiału

Kompas i GPS

Potężne pole

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka
MPL 20x10x5 / N38

Tabela 2: Siła równoległa obsunięcia (pion)
MPL 20x10x5 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MPL 20x10x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 20x10x5 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MPL 20x10x5 / N38

Tabela 6: Dwa magnesy (odpychanie) - zasięg pola
MPL 20x10x5 / N38

Tabela 7: Zagrożenia (implanty) - środki ostrożności
MPL 20x10x5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 20x10x5 / N38

Tabela 9: Odporność na korozję
MPL 20x10x5 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 20x10x5 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MPL 20x10x5 / N38

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.
