MPL 17x17x3 / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 17x17x3 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020124

GTIN/EAN: 5906301811305

5.00

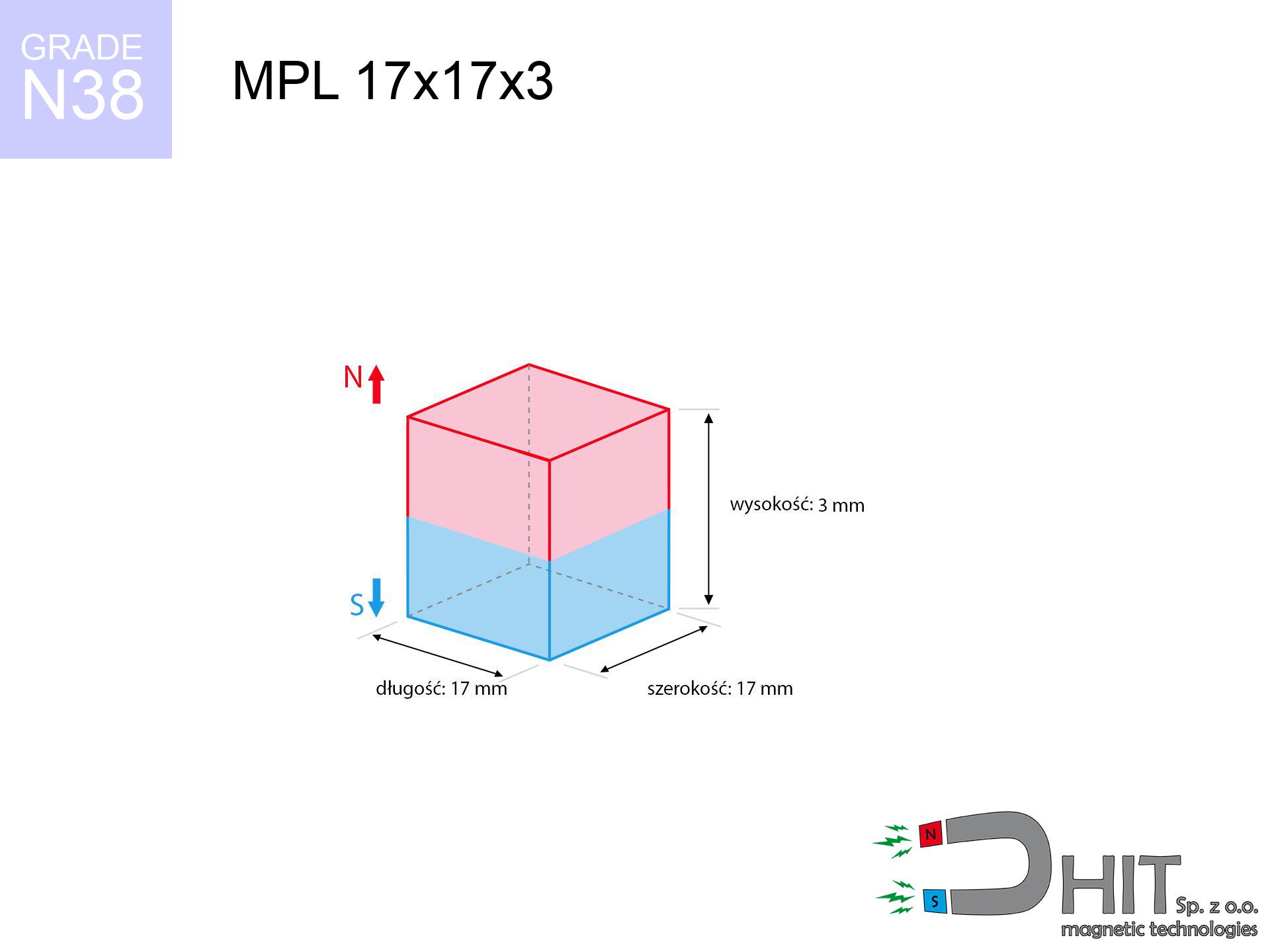

Długość

17 mm [±0,1 mm]

Szerokość

17 mm [±0,1 mm]

Wysokość

3 mm [±0,1 mm]

Waga

6.5 g

Kierunek magnesowania

↑ osiowy

Udźwig

3.22 kg / 31.54 N

Indukcja magnetyczna

187.48 mT / 1875 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

4.71 ZŁ z VAT / szt. + cena za transport

3.83 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

3.83 ZŁ

4.71 ZŁ

cena od 200 szt.

3.60 ZŁ

4.43 ZŁ

cena od 700 szt.

3.37 ZŁ

4.15 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz się targować?

Skontaktuj się z nami telefonicznie +48 22 499 98 98 albo pisz korzystając z formularz przez naszą stronę.
Właściwości a także wygląd magnesu neodymowego skontrolujesz u nas w kalkulatorze mocy.

Zamów do 14:00, a wyślemy dziś!

Dane techniczne - MPL 17x17x3 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 17x17x3 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020124
GTIN/EAN	5906301811305
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	17 mm [±0,1 mm]
Szerokość	17 mm [±0,1 mm]
Wysokość	3 mm [±0,1 mm]
Waga	6.5 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	3.22 kg / 31.54 N
Indukcja magnetyczna ~ ?	187.48 mT / 1875 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 17x17x3 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu - raport

Poniższe dane są bezpośredni efekt kalkulacji fizycznej. Wyniki oparte są na modelach dla klasy Nd₂Fe₁₄B. Realne osiągi mogą nieznacznie się różnić. Traktuj te dane jako punkt odniesienia dla projektantów.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - wykres oddziaływania
MPL 17x17x3 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	1874 Gs 187.4 mT	3.22 kg / 7.10 lbs 3220.0 g / 31.6 N	uwaga
1 mm	1761 Gs 176.1 mT	2.84 kg / 6.27 lbs 2842.9 g / 27.9 N	uwaga
2 mm	1610 Gs 161.0 mT	2.38 kg / 5.24 lbs 2376.8 g / 23.3 N	uwaga
3 mm	1440 Gs 144.0 mT	1.90 kg / 4.19 lbs 1901.0 g / 18.6 N	słaby uchwyt
5 mm	1099 Gs 109.9 mT	1.11 kg / 2.44 lbs 1107.5 g / 10.9 N	słaby uchwyt
10 mm	508 Gs 50.8 mT	0.24 kg / 0.52 lbs 236.4 g / 2.3 N	słaby uchwyt
15 mm	245 Gs 24.5 mT	0.06 kg / 0.12 lbs 55.2 g / 0.5 N	słaby uchwyt
20 mm	131 Gs 13.1 mT	0.02 kg / 0.03 lbs 15.7 g / 0.2 N	słaby uchwyt
30 mm	48 Gs 4.8 mT	0.00 kg / 0.00 lbs 2.1 g / 0.0 N	słaby uchwyt
50 mm	12 Gs 1.2 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	słaby uchwyt

Siła chwytu maleje znacząco z każdym milimetrem szczeliny. Miej na uwadze, że nawet mikroskopijny dystans (np. zanieczyszczenia, lakier, rdza) znacząco osłabia chwyt. Produkty magnetyczne pracują najmocniej przy bezpośrednim kontakcie; powietrzna przerwa drastycznie tnie moc. Zwróć uwagę, jak błyskawicznie maleje udźwig, gdy produkt nie dotyka szczelnie do powierzchni stali. Projektując uchwyt, eliminuj niepotrzebnych przerw.

Tabela 2: Równoległa siła zsuwania (ściana)
MPL 17x17x3 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.64 kg / 1.42 lbs 644.0 g / 6.3 N
1 mm	Stal (~0.2)	0.57 kg / 1.25 lbs 568.0 g / 5.6 N
2 mm	Stal (~0.2)	0.48 kg / 1.05 lbs 476.0 g / 4.7 N
3 mm	Stal (~0.2)	0.38 kg / 0.84 lbs 380.0 g / 3.7 N
5 mm	Stal (~0.2)	0.22 kg / 0.49 lbs 222.0 g / 2.2 N
10 mm	Stal (~0.2)	0.05 kg / 0.11 lbs 48.0 g / 0.5 N
15 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 12.0 g / 0.1 N
20 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Poniższa tabela obrazuje przybliżoną wartość obciążenia, wymaganą do spowodowania ześlizgu magnesu pionowo w dół po wertykalnej ścianie metalowej (przy założeniu typowego tarcia statycznego). Wynik ten zmienia się w relacji do występującego dystansu.

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MPL 17x17x3 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.97 kg / 2.13 lbs 966.0 g / 9.5 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.64 kg / 1.42 lbs 644.0 g / 6.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.32 kg / 0.71 lbs 322.0 g / 3.2 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.61 kg / 3.55 lbs 1610.0 g / 15.8 N

Wieszając magnes na pionowej płaszczyźnie (np. lodówce), możesz liczyć na tylko ok. 1/5 nominalnej siły przyciągania. Grawitacja i niski współczynnik tarcia sprawiają, że produkty łatwiej zsuwają się v dół, niż odrywają. Projektujesz wieszak? Zauważ, że siła poślizgu jest wyraźnie niższa od maksymalnego udźwigu statycznego. Na śliskiej powierzchni magnes puści w dół pod znacznie mniejszym ciężarem. Wykorzystanie gumowanej powłoki specjalnej może drastycznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 17x17x3 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.32 kg / 0.71 lbs 322.0 g / 3.2 N
1 mm	25%	0.81 kg / 1.77 lbs 805.0 g / 7.9 N
2 mm	50%	1.61 kg / 3.55 lbs 1610.0 g / 15.8 N
3 mm	75%	2.42 kg / 5.32 lbs 2415.0 g / 23.7 N
5 mm	100%	3.22 kg / 7.10 lbs 3220.0 g / 31.6 N
10 mm	100%	3.22 kg / 7.10 lbs 3220.0 g / 31.6 N
11 mm	100%	3.22 kg / 7.10 lbs 3220.0 g / 31.6 N
12 mm	100%	3.22 kg / 7.10 lbs 3220.0 g / 31.6 N

Cienka blacha nie jest w stanie skupić pełnego strumienia magnetycznego, co trwoni moc uchwytu. Jeśli zamocujesz silny magnes do słabej blaszki, strumień przejdzie na wylot i trzymanie będzie mniejsze. Aby uzyskać pełną sprawność mocy tego neodymu, potrzebujesz odpowiednio grubego elementu stali. Zjawisko saturacji sprawia, że na cienkich elementach (np. karoserii) uchwyt wykazuje mniejszy udźwig. Sugerujemy wybór grubości blachy na podstawie tych parametrów.

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny
MPL 17x17x3 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	3.22 kg / 7.10 lbs 3220.0 g / 31.6 N	OK
40 °C	-2.2%	3.15 kg / 6.94 lbs 3149.2 g / 30.9 N	OK
60 °C	-4.4%	3.08 kg / 6.79 lbs 3078.3 g / 30.2 N
80 °C	-6.6%	3.01 kg / 6.63 lbs 3007.5 g / 29.5 N
100 °C	-28.8%	2.29 kg / 5.05 lbs 2292.6 g / 22.5 N

Zwykłe produkty NdFeB zmieniają swoje właściwości moc powyżej limitu temperatury. Unikaj wysokich temperatur – nadmiar ciepła może nieodwracalnie rozmagnesować ten produkt. Wraz z podnoszeniem się ciepła moc magnesu tymczasowo maleje. Unikaj stosowania tego produktu w gorącym otoczeniu wyższych niż jego bezpieczny zakres. Zignorowanie limitu wywoła nieodwracalnej utraty właściwości magnetycznych.

*Ważna informacja: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od kształtu magnesu. Magnesy płaskie (niski Pc) są narażone na utratę mocy w niższych temperaturach niż magnesy długie. Status ostrzegawczy w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MPL 17x17x3 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	6.26 kg / 13.80 lbs 3 313 Gs	0.94 kg / 2.07 lbs 939 g / 9.2 N	N/A
1 mm	5.93 kg / 13.07 lbs 3 648 Gs	0.89 kg / 1.96 lbs 889 g / 8.7 N	5.33 kg / 11.76 lbs ~0 Gs
2 mm	5.53 kg / 12.19 lbs 3 523 Gs	0.83 kg / 1.83 lbs 829 g / 8.1 N	4.97 kg / 10.97 lbs ~0 Gs
3 mm	5.08 kg / 11.21 lbs 3 379 Gs	0.76 kg / 1.68 lbs 763 g / 7.5 N	4.58 kg / 10.09 lbs ~0 Gs
5 mm	4.15 kg / 9.16 lbs 3 053 Gs	0.62 kg / 1.37 lbs 623 g / 6.1 N	3.74 kg / 8.24 lbs ~0 Gs
10 mm	2.15 kg / 4.75 lbs 2 199 Gs	0.32 kg / 0.71 lbs 323 g / 3.2 N	1.94 kg / 4.27 lbs ~0 Gs
20 mm	0.46 kg / 1.01 lbs 1 016 Gs	0.07 kg / 0.15 lbs 69 g / 0.7 N	0.41 kg / 0.91 lbs ~0 Gs
50 mm	0.01 kg / 0.02 lbs 153 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs
60 mm	0.00 kg / 0.01 lbs 96 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 64 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 44 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 32 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 24 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa magnesy oddziałują na siebie ze znacznie większej odległości niż neodym i metal. Układ dwóch magnesów wytwarza potężny strumień i dalszy horyzont działania. Projektujesz solidne zapięcie? Zastosuj dwa magnesy zamiast neodymu i stali. Uważaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest ogromna. Lewitacja jest troszkę słabsza niż siła złączenia, ale wciąż znacząca.
*Wartość strumienia dla układu N-N wynosi ~0 Gs w punkcie środkowym przestrzeni pomiędzy magnesami (kompensacja wektorów pola).
Uwaga: Wyniki prezentują siły zsuwania dwóch identycznych magnesów (współczynnik tarcia ok. 0.15 dla warstwy Ni-Ni).

Tabela 7: Zagrożenia (implanty) - środki ostrożności
MPL 17x17x3 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	7.0 cm
Implant słuchowy	10 Gs (1.0 mT)	5.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	4.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	3.5 cm
Pilot do auta	50 Gs (5.0 mT)	3.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Ekstremalne pole neodymu to poważne zagrożenie dla urządzeń elektronicznych i implantów medycznych. Neodymy wytwarzają pole, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Zauważ: niewidoczne promieniowanie przechodzi przez tkanki i plastik. Szczególną ostrożność muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Wpływ odczują również: zegarki mechaniczne, kluczyki samochodowe, głośniki i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 17x17x3 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	23.45 km/h (6.52 m/s)	0.14 J
30 mm	38.89 km/h (10.80 m/s)	0.38 J
50 mm	50.19 km/h (13.94 m/s)	0.63 J
100 mm	70.98 km/h (19.72 m/s)	1.26 J

Magnesy neodymowe są podatne na odpryski – gwałtowne uderzenie o metal powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie staje się niebezpieczny. Energia uderzenia może zniszczyć magnes lub bolesne uszczypnięcia skóry. Koniecznie kontroluj produkt przy zbliżaniu do metalu, aby nie trzasnął z dużą siłą w metal. Kontakt z szybkością kilkudziesięciu km/h kończy się pęknięciem magnesu. Stosuj okulary ochronne podczas manipulacji z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 17x17x3 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (Flux)
MPL 17x17x3 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	6 509 Mx	65.1 µWb
Współczynnik P_c	0.23	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) emitowanego przez biegun magnesu. Dane kluczowe przy budowie generatorów i silników. Współczynnik P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MPL 17x17x3 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	3.22 kg	Standard
Woda (dno rzeki)	3.69 kg (+0.47 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Udźwig w pionie

*Uwaga: Na pionowej ścianie magnes zachowa jedynie ~20-30% siły prostopadłej.

2. Efektywność, a grubość stali

*Zbyt cienki metal (np. obudowa PC 0.5mm) drastycznie ogranicza udźwig magnesu.

3. Wytrzymałość temperaturowa

*Dla standardowych magnesów granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.23

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020124-2025

Kalkulator miar

Siła (udźwig)

Siła w kg

Siła (N)

Funty (lbs)

Pole magnetyczne

Gauss (Gs)

Indukcja (T)

Wpisz tylko liczbę, aby konwerter sam obliczył pozostałe jednostki.

Sprawdź inne produkty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x400 [2xM8] / N52 - separator magnetyczny

1266.90 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGGZ 22x6 [M4] GZ / N38 - uchwyt magnetyczny gumowy gwint zewnętrzny

7.38 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 10x20 / N38 - magnes neodymowy walcowy

4.92 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGGW 43x6 [M4] GW / N38 - uchwyt magnetyczny gumowy gwint wewnętrzny

10.46 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 17x17x3 mm i wadze 6.5 g gwarantuje klasę premium połączenia. Ten blok magnetyczny o sile 31.54 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Ponadto, jego powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Kluczem do sukcesu jest zsuniecie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 3.22 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Magnesy płytkowe MPL 17x17x3 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak separatory magnetyczne oraz silniki liniowe. Dzięki płaskiej powierzchni i dużej sile (ok. 3.22 kg), są idealne jako ukryte zamki w meblarstwie oraz elementy montażowe w automatyce. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Do montażu magnesów płaskich MPL 17x17x3 / N38 najlepiej używać mocne kleje epoksydowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Pamiętaj, aby przed klejeniem zmatowić i przemyć powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. Dzięki temu najlepiej sprawdza się przy „klejeniu” się do blachy lub innego magnesu dużą powierzchnią. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Model ten charakteryzuje się wymiarami 17x17x3 mm, co przy wadze 6.5 g czyni go elementem o imponującej gęstości energii. Jest to blok magnetyczny o gabarytach 17x17x3 mm i masie własnej 6.5 g, gotowy do pracy w temperaturze do 80°C. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Zalety oraz wady magnesów neodymowych Nd₂Fe₁₄B.

Zalety

Oprócz niezwykłą energią, magnesy neodymowe posiadają szereg innych zalet::

Zachowują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o niezauważalny 1%.
Inne źródła magnetyzmu nie powodują ich szybkiego rozmagnesowania – posiadają wysoki współczynnik odporności magnetycznej.
Dzięki warstwie ochronnej (nikiel, złoto, Ag) zyskują nowoczesny, metaliczny wygląd.
Oferują najwyższą indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na skuteczność.
Dzięki zaawansowanej technologii radzą sobie w temperaturach sięgających 230°C, zachowując swoje parametry.
Możliwość uzyskania złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
Stanowią kluczowy element w innowacjach, zasilając silniki, sprzęt szpitalny czy komputery.
Idealny stosunek wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Wady

Warto znać też słabe strony magnesów neodymowych:

Ze względu na brak elastyczności, trzeba się z nimi obchodzić delikatnie. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Wilgoć powoduje korozję w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów hermetycznych (np. w gumie).
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – od czego zależy?

Podany w tabeli udźwig jest rezultatem pomiaru wykonanego w warunkach wzorcowych:

przy kontakcie z zwory ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
o przekroju wynoszącej minimum 10 mm
z płaszczyzną wolną od rys
bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
przy prostopadłym przyłożeniu siły odrywającej (kąt 90 stopni)
w standardowej temperaturze otoczenia

Kluczowe elementy wpływające na udźwig

Należy pamiętać, że trzymanie magnesu będzie inne zależnie od poniższych elementów, zaczynając od najistotniejszych:

Przerwa między magnesem a stalą – nawet ułamek milimetra odległości (spowodowany np. okleiną lub brudem) drastycznie redukuje siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości nominalnej.
Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przechodzi przez materiał, zamiast zamienić się w udźwig.
Materiał blachy – stal niskowęglowa przyciąga najlepiej. Stale stopowe zmniejszają przenikalność magnetyczną i siłę trzymania.
Faktura blachy – powierzchnie gładkie gwarantują idealne doleganie, co zwiększa siłę. Powierzchnie chropowate zmniejszają efektywność.
Otoczenie termiczne – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Udźwig określano stosując blachy o gładkiej powierzchni o optymalnej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy siłach działających równolegle udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet niewielka szczelina między magnesem, a blachą redukuje nośność.

Instrukcja bezpiecznej obsługi magnesów

Dla uczulonych

Pewna grupa użytkowników wykazuje uczulenie na pierwiastek nikiel, którym pokryta jest większość magnesy neodymowe. Długotrwała ekspozycja może powodować zaczerwienienie skóry. Zalecamy używanie rękawiczek ochronnych.

Magnesy są kruche

Choć wyglądają jak stal, neodym jest delikatny i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się rozpaść na ostre, niebezpieczne kawałki.

Samozapłon

Pył powstający podczas cięcia magnesów jest łatwopalny. Nie wierć w magnesach bez odpowiedniego chłodzenia i wiedzy.

Niebezpieczeństwo dla rozruszników

Zagrożenie życia: Magnesy neodymowe mogą wyłączyć stymulatory i defibrylatory. Nie zbliżaj się, jeśli posiadasz implanty elektroniczne.

Maksymalna temperatura

Unikaj gorąca. Magnesy neodymowe są nieodporne na temperaturę. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Ogromna siła

Zanim zaczniesz, zapoznaj się z zasadami. Niekontrolowane przyciągnięcie może zniszczyć magnes lub zranić dłoń. Bądź przewidujący.

Nie zbliżaj do komputera

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować nośniki danych oraz delikatną elektronikę (rozruszniki serca, protezy słuchu, czasomierze).

To nie jest zabawka

Zawsze zabezpiecz magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest bardzo duże, a konsekwencje połączenia się magnesów wewnątrz organizmu są dramatyczne.

Kompas i GPS

Urządzenia nawigacyjne są wyjątkowo podatne na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Poważne obrażenia

Dbaj o palce. Dwa duże magnesy zderzą z ogromną prędkością z siłą kilkuset kilogramów, niszcząc wszystko na swojej drodze. Zachowaj ekstremalną uwagę!

Ważne! Dowiedz się więcej o ryzyku w artykule: BHP magnesów neodymowych.

MPL 17x17x3 / N38 - magnes neodymowy płytkowy

Dane techniczne - MPL 17x17x3 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu - raport

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - wykres oddziaływania MPL 17x17x3 / N38

Tabela 2: Równoległa siła zsuwania (ściana) MPL 17x17x3 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny MPL 17x17x3 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy MPL 17x17x3 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny MPL 17x17x3 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie MPL 17x17x3 / N38

Tabela 7: Zagrożenia (implanty) - środki ostrożności MPL 17x17x3 / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia MPL 17x17x3 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MPL 17x17x3 / N38

Tabela 10: Dane konstrukcyjne (Flux) MPL 17x17x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych MPL 17x17x3 / N38

1. Udźwig w pionie

2. Efektywność, a grubość stali

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Dane środowiskowe

Siła (udźwig)

Pole magnetyczne

Sprawdź inne produkty

SM 32x400 [2xM8] / N52 - separator magnetyczny

UMGGZ 22x6 [M4] GZ / N38 - uchwyt magnetyczny gumowy gwint zewnętrzny

MW 10x20 / N38 - magnes neodymowy walcowy

UMGGW 43x6 [M4] GW / N38 - uchwyt magnetyczny gumowy gwint wewnętrzny

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Zalety

Wady

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – od czego zależy?

Kluczowe elementy wpływające na udźwig

Instrukcja bezpiecznej obsługi magnesów

Dla uczulonych

Magnesy są kruche

Samozapłon

Niebezpieczeństwo dla rozruszników

Maksymalna temperatura

Ogromna siła

Nie zbliżaj do komputera

To nie jest zabawka

Kompas i GPS

Poważne obrażenia

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - wykres oddziaływania
MPL 17x17x3 / N38

Tabela 2: Równoległa siła zsuwania (ściana)
MPL 17x17x3 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MPL 17x17x3 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 17x17x3 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny
MPL 17x17x3 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MPL 17x17x3 / N38

Tabela 7: Zagrożenia (implanty) - środki ostrożności
MPL 17x17x3 / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 17x17x3 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 17x17x3 / N38

Tabela 10: Dane konstrukcyjne (Flux)
MPL 17x17x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MPL 17x17x3 / N38

Zalety oraz wady magnesów neodymowych Nd₂Fe₁₄B.
