Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

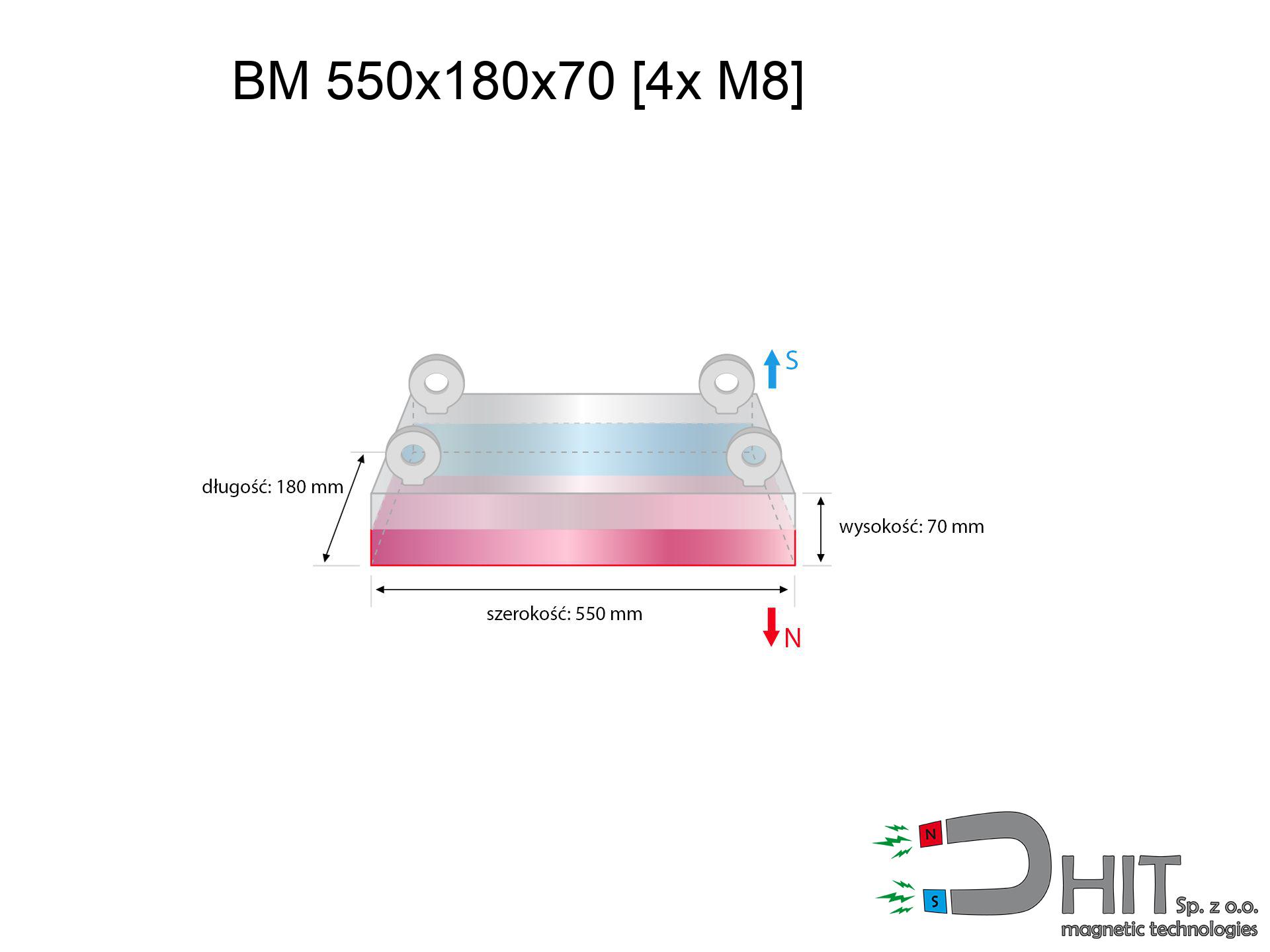

BM 550x180x70 [4x M8] - belka magnetyczna

belka magnetyczna

Numer katalogowy 090221

GTIN/EAN: 5906301812562

5.00
Długość
550 mm [±1 mm]
Szerokość
180 mm [±1 mm]
Wysokość
70 mm [±1 mm]
Waga
35320 g
sprawdź właściwości »

4640.80 zł netto / szt.

5708.18 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
4640.80 zł
5708.18 zł
cena od 5 szt.
4362.35 zł
5365.69 zł

Najczęstsze pytania

Jaki pręt dobrać do drobnych zanieczyszczeń?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu.
Jaki rozstaw prętów wybrać?
Wąski, 40 mm w osiach, do drobnych i sypkich frakcji — daje gęstsze pokrycie przekroju. Szeroki, 50 mm, do granulatów oraz materiałów wilgotnych, tłustych i lepkich, przy których wąski rozstaw grozi zawieszeniem się materiału nad prętami.
Dlaczego skuteczność spada po kilku tygodniach pracy?
Prawie zawsze dlatego, że separator nie był czyszczony. Warstwa wychwyconych opiłków ekranuje pole i kolejne cząstki osiadają na niej zamiast na stali pręta, gdzie gradient jest znacznie silniejszy. Same magnesy nie słabną w tym tempie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne BM 550x180x70 [4x M8] - belka magnetyczna

Specyfikacja / charakterystyka - BM 550x180x70 [4x M8] - belka magnetyczna

właściwości
właściwości wartości
Nr kat. 090221
GTIN/EAN 5906301812562
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Długość 550 mm [±1 mm]
Szerokość 180 mm [±1 mm]
Wysokość 70 mm [±1 mm]
Waga 35320 g
Tolerancja wykonania ±1 mm

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 090221-2026
Przelicznik magnesów

Udźwig magnesu

Moc pola

Uzupełnij zaledwie jedno pole, by natychmiast zobaczyć gotowe przeliczenia w pozostałych.

Inne produkty

MW 3x1 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 3x1 / N38 - magnes neodymowy walcowy

0.1353 zł brutto / szt.
MW 25x2.5 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 25x2.5 / N38 - magnes neodymowy walcowy

3.95 zł brutto / szt.
MW 15x1 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 15x1 / N38 - magnes neodymowy walcowy

0.800 zł brutto / szt.
MW 8x5 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 8x5 / N38 - magnes neodymowy walcowy

0.836 zł brutto / szt.
Separator ten ma za zadanie oczyszczać produkt (węgiel, kruszywo, recykling) ze stalowych zanieczyszczeń. Montuje się go zazwyczaj nad taśmociągiem (tzw. overbelt) lub w zsypach. Głównym celem jest ochrona maszyn kruszących przed zniszczeniem oraz zapewnienie czystości produktu.
Ferryt jest tańszy i ma głębszą penetrację pola, co jest dobre przy grubej warstwie surowca. Sprawdzają się przy separacji wstępnej w recyklingu i górnictwie. Separatory neodymowe mają ekstremalnie silne pole powierzchniowe, ale płytsze (krótszy zasięg). Wybór zależy od wielkości zanieczyszczeń i grubości warstwy surowca na taśmie.
Obudowa separatora to wysokiej jakości stal nierdzewna, spawana metodą TIG. Dzięki temu urządzenie jest wodoodporne, pyłoszczelne i bardzo trwałe. Nadaje się do branży chemicznej, spożywczej i farmaceutycznej.
Jest to urządzenie obsługiwane manualnie przez operatora. Wystarczy zrzucić przyciągnięte elementy (śruby, druty) poza obszar taśmy transportowej. Częstotliwość czyszczenia zależy od ilości zanieczyszczeń w produkcie - im więcej metalu, tym częściej trzeba czyścić.
Jako producent, realizujemy zamówienia indywidualne pod konkretną szerokość taśmociągu. Projektujemy separatory zgodnie z wymaganiami zamawiającego, uwzględniając specyfikę materiału. Skontaktuj się z nami, aby otrzymać darmową wycenę i rysunek techniczny.

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Plusy

Należy pamiętać, iż obok wysokiej mocy, magnesy te cechują się następującymi zaletami:
  • Długowieczność to ich atut – po upływie 10 lat spadek mocy wynosi zaledwie ~1% (wg testów).
  • Zewnętrzne pola magnetyczne nie powodują ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
  • Łączą moc z estetyką – dzięki powłokom ich powierzchnia jest błyszcząca i wygląda estetycznie.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najwydajniejszymi w swojej klasie.
  • Odpowiedni skład sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Wszechstronność kształtowania – można je produkować w dowolnych formach, idealnych do konkretnego projektu.
  • Pełnią kluczową rolę w przemyśle, będąc sercem generatorów, dysków i sprzętu medycznego.
  • Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w ciasnych przestrzeniach.

Ograniczenia

Mimo zalet, posiadają też wady:
  • Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy jest kluczowa.
  • Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) należy używać modele z oznaczeniem [AH].
  • Wilgoć powoduje korozję w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów hermetycznych (np. w gumie).
  • Magnesy ciężko się obrabia – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Parametry udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – co ma na to wpływ?

Informacja o udźwigu to rezultat pomiaru dla najkorzystniejszych warunków, uwzględniającej:
  • przy zastosowaniu zwory ze specjalnej stali pomiarowej, zapewniającej maksymalne skupienie pola
  • posiadającej masywność co najmniej 10 mm dla pełnego zamknięcia strumienia
  • charakteryzującej się brakiem chropowatości
  • w warunkach braku dystansu (powierzchnia do powierzchni)
  • podczas odrywania w kierunku pionowym do powierzchni mocowania
  • w temperaturze pokojowej

Kluczowe elementy wpływające na udźwig

Podczas codziennego użytkowania, realna moc wynika z kilku kluczowych aspektów, wymienionych od kluczowych:
  • Dystans (między magnesem a metalem), gdyż nawet mikroskopijna odległość (np. 0,5 mm) może spowodować zmniejszenie siły nawet o 50% (dotyczy to także lakieru, korozji czy brudu).
  • Wektor obciążenia – maksymalny parametr uzyskujemy tylko przy ciągnięciu pod kątem 90°. Opór przy zsuwaniu magnesu po blasze jest standardowo kilkukrotnie mniejsza (ok. 1/5 udźwigu).
  • Grubość blachy – zbyt cienka płyta nie zamyka strumienia, przez co część strumienia ucieka w powietrzu.
  • Rodzaj materiału – idealnym podłożem jest stal o wysokiej przenikalności. Stale hartowane mogą przyciągać słabiej.
  • Jakość powierzchni – im równiejsza blacha, tym większa strefa kontaktu i silniejsze trzymanie. Nierówności działają jak mikroszczeliny.
  • Temperatura – wzrost temperatury powoduje tymczasowy spadek indukcji. Należy pamiętać o limit termiczny dla danego modelu.

Udźwig wyznaczano stosując blachy o gładkiej powierzchni o optymalnej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, jednak przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 75%. Co więcej, nawet niewielka szczelina między magnesem, a blachą redukuje siłę trzymania.

Zasady bezpieczeństwa pracy z magnesami neodymowymi
Nie dawać dzieciom

Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać połknięte, co prowadzi do martwicy tkanek. Przechowuj z dala od niepowołanych osób.

Nośniki danych

Unikaj zbliżania magnesów do portfela, komputera czy ekranu. Magnes może zniszczyć te urządzenia oraz skasować dane z kart.

Ryzyko zmiażdżenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Niebezpieczeństwo dla rozruszników

Ostrzeżenie medyczne: Magnesy neodymowe mogą dezaktywować rozruszniki serca i defibrylatory. Unikaj kontaktu, jeśli posiadasz implanty elektroniczne.

Uczulenie na powłokę

Niektóre osoby posiada uczulenie na pierwiastek nikiel, którym pokryta jest większość nasze produkty. Dłuższy kontakt może wywołać silną reakcję alergiczną. Sugerujemy noszenie rękawic bezlateksowych.

Wrażliwość na ciepło

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Smartfony i tablety

Silne pole magnetyczne wpływa negatywnie na działanie czujników w telefonach i nawigacjach GPS. Zachowaj odstęp magnesów do smartfona, aby nie uszkodzić czujników.

Zakaz obróbki

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Potężne pole

Przed użyciem, przeczytaj instrukcję. Gwałtowne złączenie może zniszczyć magnes lub uszkodzić palce. Bądź przewidujący.

Kruchość materiału

Mimo metalicznego wyglądu, neodym jest delikatny i nie znosi udarów. Nie uderzaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Zachowaj ostrożność! Szczegółowe omówienie o ryzyku w artykule: Niebezpieczeństwo pracy z magnesem.
