MPL 15x5x5 / N38 - magnes neodymowy płytkowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 15x5x5 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020123

GTIN/EAN: 5906301811299

5.00

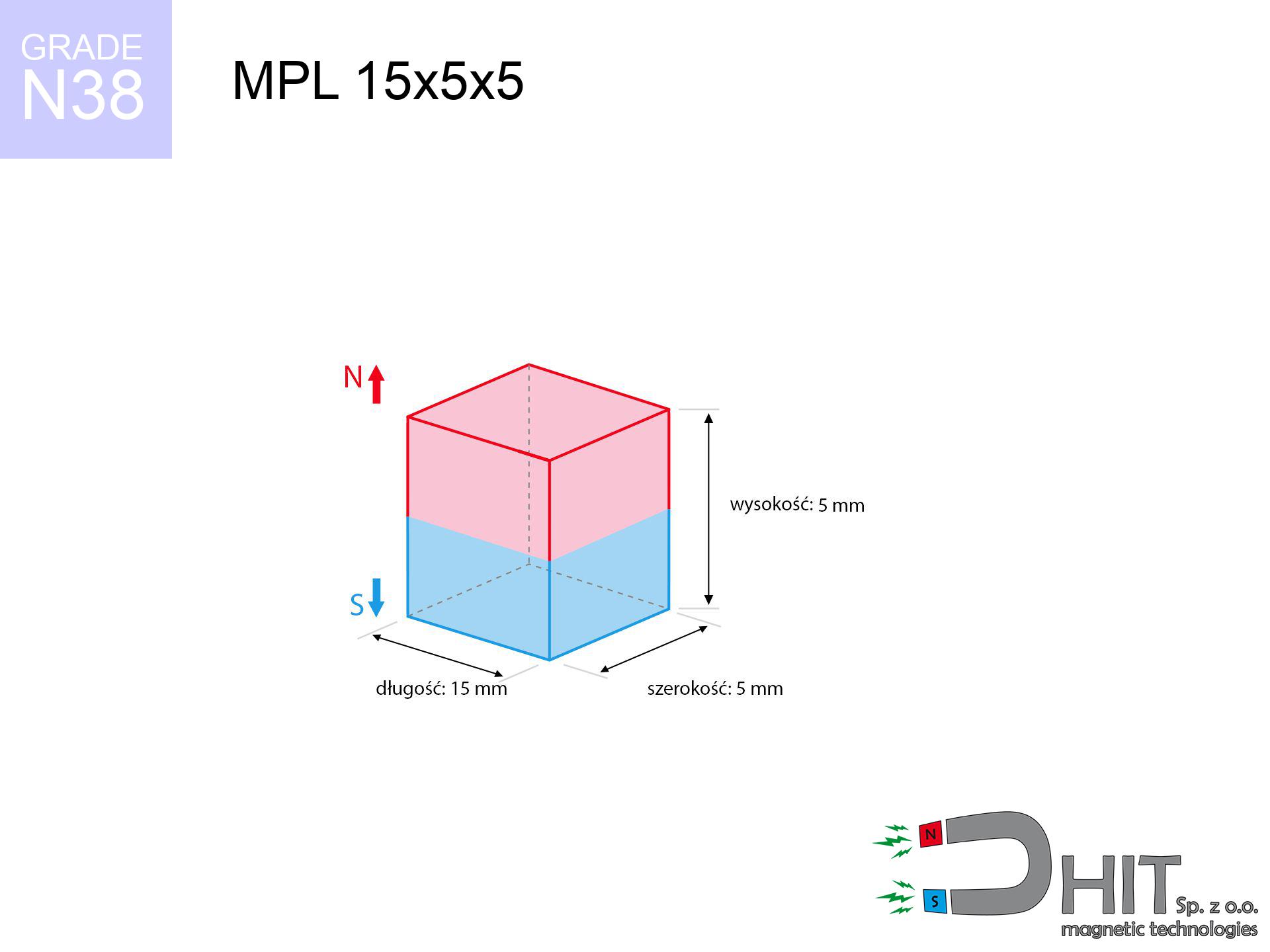

Długość

15 mm [±0,1 mm]

Szerokość

5 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

2.81 g

Kierunek magnesowania

↑ osiowy

Udźwig

3.20 kg / 31.38 N

Indukcja magnetyczna

468.69 mT / 4687 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

1.390 ZŁ z VAT / szt. + cena za transport

1.130 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

1.130 ZŁ

1.390 ZŁ

cena od 550 szt.

1.062 ZŁ

1.307 ZŁ

cena od 2250 szt.

0.994 ZŁ

1.223 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie wiesz gdzie kupić?

Zadzwoń do nas +48 888 99 98 98 albo skontaktuj się korzystając z nasz formularz online na stronie kontakt.
Udźwig oraz budowę magnesów neodymowych przetestujesz dzięki naszemu modułowym kalkulatorze.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane techniczne produktu - MPL 15x5x5 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 15x5x5 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020123
GTIN/EAN	5906301811299
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	15 mm [±0,1 mm]
Szerokość	5 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	2.81 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	3.20 kg / 31.38 N
Indukcja magnetyczna ~ ?	468.69 mT / 4687 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 15x5x5 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza techniczna magnesu neodymowego - raport

Niniejsze informacje stanowią wynik symulacji matematycznej. Wyniki zostały wyliczone na algorytmach dla klasy Nd₂Fe₁₄B. Realne warunki mogą odbiegać od wyników symulacji. Traktuj te wyliczenia jako wstępny drogowskaz przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - charakterystyka
MPL 15x5x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	4682 Gs 468.2 mT	3.20 kg / 7.05 lbs 3200.0 g / 31.4 N	średnie ryzyko
1 mm	3410 Gs 341.0 mT	1.70 kg / 3.74 lbs 1697.3 g / 16.7 N	niskie ryzyko
2 mm	2394 Gs 239.4 mT	0.84 kg / 1.84 lbs 836.5 g / 8.2 N	niskie ryzyko
3 mm	1701 Gs 170.1 mT	0.42 kg / 0.93 lbs 422.6 g / 4.1 N	niskie ryzyko
5 mm	928 Gs 92.8 mT	0.13 kg / 0.28 lbs 125.8 g / 1.2 N	niskie ryzyko
10 mm	286 Gs 28.6 mT	0.01 kg / 0.03 lbs 11.9 g / 0.1 N	niskie ryzyko
15 mm	119 Gs 11.9 mT	0.00 kg / 0.00 lbs 2.0 g / 0.0 N	niskie ryzyko
20 mm	59 Gs 5.9 mT	0.00 kg / 0.00 lbs 0.5 g / 0.0 N	niskie ryzyko
30 mm	21 Gs 2.1 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	niskie ryzyko
50 mm	5 Gs 0.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Moc przyciągania słabnie gwałtownie przy każdym mm dystansu. Pamiętaj, że nawet najmniejsza szczelina (np. brud, farba, okleina) znacząco osłabia chwyt. Neodymy działają optymalnie przy bezpośrednim kontakcie; dystans zabija siłę. Zauważ, jak szybko spadają parametry, gdy magnes nie dotyka bezpośrednio do powierzchni stali. Projektując uchwyt, zrezygnuj ze niepotrzebnych przerw.

Tabela 2: Równoległa siła obsunięcia (ściana)
MPL 15x5x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.64 kg / 1.41 lbs 640.0 g / 6.3 N
1 mm	Stal (~0.2)	0.34 kg / 0.75 lbs 340.0 g / 3.3 N
2 mm	Stal (~0.2)	0.17 kg / 0.37 lbs 168.0 g / 1.6 N
3 mm	Stal (~0.2)	0.08 kg / 0.19 lbs 84.0 g / 0.8 N
5 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 26.0 g / 0.3 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Poniższa tabela wylicza teoretyczną wartość obciążenia, wymaganą do zainicjowania ześlizgu magnesu w dół po wertykalnej powierzchni wykonanej ze stali (przy uwzględnieniu typowego tarcia statycznego). Wartość ta zmienia się w funkcji wielkości luki.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 15x5x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.96 kg / 2.12 lbs 960.0 g / 9.4 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.64 kg / 1.41 lbs 640.0 g / 6.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.32 kg / 0.71 lbs 320.0 g / 3.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.60 kg / 3.53 lbs 1600.0 g / 15.7 N

Montując uchwyt na pionowej ścianie (np. karoserii), będzie on trzymał tylko ok. 20%-30% swojego maksymalnego udźwigu. Grawitacja oraz słaby stopień przyczepności powodują, że magnesy łatwiej zsuwają się v dół, niż odpadają. Chcesz stworzyć uchwyt ścienny? Weź pod uwagę, że siła poślizgu jest wyraźnie niższa od prostopadłej siły odrywania. Na śliskiej powierzchni element zjedzie w dół pod wyraźnie lżejszym ciężarem. Wykorzystanie gumowanej powłoki gumowej może skutecznie poprawić wynik.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 15x5x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.32 kg / 0.71 lbs 320.0 g / 3.1 N
1 mm	25%	0.80 kg / 1.76 lbs 800.0 g / 7.8 N
2 mm	50%	1.60 kg / 3.53 lbs 1600.0 g / 15.7 N
3 mm	75%	2.40 kg / 5.29 lbs 2400.0 g / 23.5 N
5 mm	100%	3.20 kg / 7.05 lbs 3200.0 g / 31.4 N
10 mm	100%	3.20 kg / 7.05 lbs 3200.0 g / 31.4 N
11 mm	100%	3.20 kg / 7.05 lbs 3200.0 g / 31.4 N
12 mm	100%	3.20 kg / 7.05 lbs 3200.0 g / 31.4 N

Cienka płyta metalowa nie jest w stanie skupić całego pola magnetycznego, co osłabia realne działanie magnesu. Jeżeli zainstalujesz neodym do słabej blaszki, pole przeniknie na wylot i trzymanie będzie mniejsze. Aby wycisnąć 100% potencjału tego magnesu, wymagasz wystarczająco solidnego podkładu metalu. Przesycenie materiału powoduje, że na delikatnych ściankach (np. cienkich profilach) magnes trzyma słabiej. Dobierz wymiaru blachy według poniższych danych.

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny
MPL 15x5x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	3.20 kg / 7.05 lbs 3200.0 g / 31.4 N	OK
40 °C	-2.2%	3.13 kg / 6.90 lbs 3129.6 g / 30.7 N	OK
60 °C	-4.4%	3.06 kg / 6.74 lbs 3059.2 g / 30.0 N
80 °C	-6.6%	2.99 kg / 6.59 lbs 2988.8 g / 29.3 N
100 °C	-28.8%	2.28 kg / 5.02 lbs 2278.4 g / 22.4 N

Klasyczne neodymy zmieniają swoje właściwości parametry po przekroczeniu progu termicznego. Unikaj wysokich temperatur – gorąco może nieodwracalnie rozmagnesować ten magnes. Wraz ze wzrostem temperatury siła magnesu tymczasowo maleje. Unikaj stosowania tego produktu blisko pieców przekraczających jego bezpieczny zakres. Zignorowanie limitu doprowadzi do trwałej degradacji właściwości magnetycznych.

*Istotna uwaga: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od kształtu magnesu. Magnesy płaskie (niski Pc) mogą ulec trwałemu rozmagnesowaniu przy mniejszym nagrzaniu niż wysokie walce. Status ostrzegawczy w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola
MPL 15x5x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	10.14 kg / 22.35 lbs 5 608 Gs	1.52 kg / 3.35 lbs 1520 g / 14.9 N	N/A
1 mm	7.53 kg / 16.60 lbs 8 071 Gs	1.13 kg / 2.49 lbs 1129 g / 11.1 N	6.78 kg / 14.94 lbs ~0 Gs
2 mm	5.38 kg / 11.85 lbs 6 820 Gs	0.81 kg / 1.78 lbs 806 g / 7.9 N	4.84 kg / 10.67 lbs ~0 Gs
3 mm	3.78 kg / 8.33 lbs 5 716 Gs	0.57 kg / 1.25 lbs 567 g / 5.6 N	3.40 kg / 7.49 lbs ~0 Gs
5 mm	1.87 kg / 4.13 lbs 4 024 Gs	0.28 kg / 0.62 lbs 281 g / 2.8 N	1.68 kg / 3.71 lbs ~0 Gs
10 mm	0.40 kg / 0.88 lbs 1 857 Gs	0.06 kg / 0.13 lbs 60 g / 0.6 N	0.36 kg / 0.79 lbs ~0 Gs
20 mm	0.04 kg / 0.08 lbs 572 Gs	0.01 kg / 0.01 lbs 6 g / 0.1 N	0.03 kg / 0.08 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 67 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 41 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 27 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 19 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 14 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 10 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie ze znacznie większej odległości niż neodym i metal. Połączenie magnes-magnes wytwarza potężny strumień i większy zasięg pracy. Planujesz stworzyć silny uchwyt? Zastosuj dwa magnesy zamiast jednego magnesu i blaszki. Zachowaj ostrożność, że przy przyciąganiu dwóch neodymów siła uderzenia jest ekstremalna. Siła odpychania jest nieznacznie słabsza niż siła przyciągania, ale wciąż znacząca.
*Poziom indukcji magnetycznej dla układu N-N wynosi ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (anihilacja sił magnetycznych).
Uwaga: Obliczenia prezentują siły tarcia pary jednakowych bloków magnetycznych (współczynnik tarcia ok. 0.15 dla warstwy Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 15x5x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	5.5 cm
Implant słuchowy	10 Gs (1.0 mT)	4.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	3.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	2.5 cm
Pilot do auta	50 Gs (5.0 mT)	2.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Potężne promieniowanie magnesu to poważne zagrożenie dla urządzeń elektronicznych i implantów medycznych. Produkty NdFeB wytwarzają strumień, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Zauważ: niewidoczne promieniowanie przenika przez ciało i obudowy. Szczególną ostrożność muszą zachować osoby z wszczepami ślimakowymi oraz dozownikami leków. Wpływ odczują również: czasomierze automatyczne, piloty do aut, głośniki i ekrany. Nie kładź magnesu przy kartach, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 15x5x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	34.11 km/h (9.48 m/s)	0.13 J
30 mm	58.95 km/h (16.37 m/s)	0.38 J
50 mm	76.10 km/h (21.14 m/s)	0.63 J
100 mm	107.62 km/h (29.90 m/s)	1.26 J

Magnesy neodymowe są podatne na odpryski – silne zderzenie z metalem powoduje natychmiastowe odpryśnięcie. Uważaj na prędkość zderzenia – magnes puszczony luźno zamienia się w pocisk. Siła kinetyczna może zniszczyć magnes lub bolesne uszczypnięcia skóry. Koniecznie kontroluj produkt przy zbliżaniu do metalu, aby nie trzasnął z dużą siłą w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h kończy się pęknięciem magnesu. Używaj gogli BHP podczas zabawy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 15x5x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane elektryczne (Strumień)
MPL 15x5x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	3 366 Mx	33.7 µWb
Współczynnik P_c	0.60	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Parametr niezbędny dla konstruktorów prądnic i silników. Wartość P_c (Permeance Coefficient) definiuje geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 15x5x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	3.20 kg	Standard
Woda (dno rzeki)	3.66 kg (+0.46 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Pole magnetyczne przenika przez wodę bez żadnych strat. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Ześlizg (ściana)

*Ważne: Na pionowej ścianie magnes zachowa tylko ~20-30% nominalnego udźwigu.

2. Wpływ grubości blachy

*Cienka blacha (np. blacha karoseryjna) znacząco ogranicza siłę trzymania.

3. Spadek mocy w temperaturze

*Dla materiału N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.60

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020123-2026

Szybki konwerter jednostek

Siła oderwania

Siła w kg

Siła (N)

Siła w lbs

Moc pola

Indukcja (T)

Uzupełnij jedną rubrykę, by natychmiast zobaczyć wynik w pozostałych.

Inne oferty

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 17x17x3 / N38 - magnes neodymowy płytkowy

4.71 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 25x175 [2xM8] / N42 - separator magnetyczny

467.40 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

UMH 20x7x35 [M4] / N38 - uchwyt magnetyczny z hakiem

8.59 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

UMP 94x40 [3xM10] GW F550 Silver Black Lina / N52 - uchwyty magnetyczne do poszukiwań

400.00 ZŁ brutto / szt.

Komponent MPL 15x5x5 / N38 cechuje się płaskim kształtem oraz profesjonalną siłą przyciągania, dzięki czemu jest to rozwiązanie idealne do budowy separatorów i maszyn. Ten blok magnetyczny o sile 31.38 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Ponadto, jego powłoka Ni-Cu-Ni zabezpiecza go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Kluczem do sukcesu jest przesunięcie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 3.20 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 15x5x5 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak filtry wyłapujące opiłki oraz silniki liniowe. Świetnie sprawdzają się jako niewidoczne mocowania pod płytkami, drewnem czy szkłem. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 15x5x5 / N38 jest magnesowany przez grubość (wymiar 5 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (15x5 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 15 mm (długość), 5 mm (szerokość) i 5 mm (grubość). Jest to blok magnetyczny o gabarytach 15x5x5 mm i masie własnej 2.81 g, gotowy do pracy w temperaturze do 80°C. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Wady i zalety magnesów neodymowych Nd₂Fe₁₄B.

Zalety

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne kluczowe właściwości, takie jak::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania redukcja udźwigu to marginalne ~1%.
Wyróżniają się ogromną odpornością na demagnetyzację, nawet w silnych polach zewnętrznych.
Dzięki warstwie ochronnej (NiCuNi, Au, srebro) zyskują estetyczny, metaliczny wygląd.
Oferują maksymalną indukcję magnetyczną bezpośrednio na powierzchni, co gwarantuje skuteczność.
Są przystosowane do pracy w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
Możliwość uzyskania skomplikowanych kształtów sprawia, że są idealne do nietypowych zastosowań.
Występują wszędzie tam, gdzie liczy się precyzja: w automatyce, medycynie oraz systemach IT.
Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w ciasnych przestrzeniach.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:

Pamiętaj o ich kruchości – bez odpowiedniej obudowy mogą pękać przy upadku na twarde podłoże.
Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
Z uwagi na specyfikę materiału, nie zaleca się gwintowania magnesu. Bezpieczniej użyć magnesu wklejonego w gniazdo z gwintem.
Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Wyższa cena w porównaniu do tańszych zamienników to ich minus, szczególnie przy zakupach hurtowych.

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – co się na to składa?

Wartość udźwigu podana w specyfikacji reprezentuje wartości maksymalnej, zarejestrowanej w warunkach laboratoryjnych, co oznacza test:

na płycie wykonanej ze stali konstrukcyjnej, doskonale skupiającej pole magnetyczne
posiadającej masywność min. 10 mm aby uniknąć nasycenia
charakteryzującej się równą strukturą
w warunkach bezszczelinowych (powierzchnia do powierzchni)
podczas odrywania w kierunku prostopadłym do płaszczyzny mocowania
przy temperaturze pokojowej

Udźwig magnesu w użyciu – kluczowe czynniki

W praktyce, realna moc wynika z szeregu czynników, wymienionych od najbardziej istotnych:

Szczelina powietrzna (pomiędzy magnesem a metalem), ponieważ nawet niewielka przerwa (np. 0,5 mm) może spowodować zmniejszenie siły nawet o 50% (dotyczy to także farby, rdzy czy brudu).
Kierunek siły – deklarowany udźwig dotyczy odrywania w pionie. Przy sile działającej równolegle, magnes trzyma dużo słabiej (często ok. 20-30% siły maksymalnej).
Grubość podłoża – dla pełnej efektywności, stal musi być wystarczająco masywna. Cienka blacha ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
Rodzaj materiału – najlepszym wyborem jest stal o wysokiej przenikalności. Stale hartowane mogą generować mniejszy udźwig.
Gładkość – pełny kontakt jest możliwy tylko na wypolerowanej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, osłabiając magnes.
Czynnik termiczny – wysoka temperatura zmniejsza pole magnetyczne. Zbyt wysoka temperatura może trwale uszkodzić magnes.

Udźwig mierzono z wykorzystaniem blachy o gładkiej powierzchni o właściwej grubości (min. 20 mm), przy siłach działających pionowo, jednak przy siłach działających równolegle udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą obniża siłę trzymania.

Instrukcja bezpiecznej obsługi magnesów

Siła neodymu

Przed przystąpieniem do pracy, zapoznaj się z zasadami. Gwałtowne złączenie może zniszczyć magnes lub uszkodzić palce. Myśl o krok do przodu.

Smartfony i tablety

Pamiętaj: magnesy neodymowe generują pole, które mylą systemy nawigacji. Utrzymuj bezpieczny dystans od komórki, tabletu i nawigacji.

Maksymalna temperatura

Standardowe magnesy neodymowe (klasa N) tracą właściwości po osiągnięciu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Urazy ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uwaga na odpryski

Uwaga na odpryski. Magnesy mogą pęknąć przy gwałtownym złączeniu, wyrzucając kawałki metalu w powietrze. Noś okulary.

Zagrożenie wybuchem pyłu

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Zagrożenie życia

Osoby z stymulatorem serca muszą zachować duży odstęp od magnesów. Pole magnetyczne może rozregulować pracę urządzenia ratującego życie.

Niszczenie danych

Zagrożenie dla danych: Magnesy neodymowe mogą uszkodzić karty bankomatowe oraz delikatną elektronikę (implanty, protezy słuchu, zegarki mechaniczne).

To nie jest zabawka

Te produkty magnetyczne nie są przeznaczone dla dzieci. Połknięcie kilku magnesów może skutkować ich złączeniem się w jelitach, co stanowi stan krytyczny i wymaga natychmiastowej operacji.

Reakcje alergiczne

Część populacji ma uczulenie na nikiel, którym powlekane są standardowo magnesy neodymowe. Dłuższy kontakt może powodować silną reakcję alergiczną. Sugerujemy używanie rękawiczek ochronnych.

Safety First! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?

MPL 15x5x5 / N38 - magnes neodymowy płytkowy

Dane techniczne produktu - MPL 15x5x5 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza techniczna magnesu neodymowego - raport

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - charakterystyka MPL 15x5x5 / N38

Tabela 2: Równoległa siła obsunięcia (ściana) MPL 15x5x5 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MPL 15x5x5 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy MPL 15x5x5 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny MPL 15x5x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola MPL 15x5x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia MPL 15x5x5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MPL 15x5x5 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MPL 15x5x5 / N38

Tabela 10: Dane elektryczne (Strumień) MPL 15x5x5 / N38

Tabela 11: Zastosowanie podwodne MPL 15x5x5 / N38

1. Ześlizg (ściana)

2. Wpływ grubości blachy

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Zrównoważony rozwój

Siła oderwania

Moc pola

Inne oferty

MPL 17x17x3 / N38 - magnes neodymowy płytkowy

SM 25x175 [2xM8] / N42 - separator magnetyczny

UMH 20x7x35 [M4] / N38 - uchwyt magnetyczny z hakiem

UMP 94x40 [3xM10] GW F550 Silver Black Lina / N52 - uchwyty magnetyczne do poszukiwań

Wady i zalety magnesów neodymowych Nd2Fe14B.

Zalety

Ograniczenia

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – co się na to składa?

Udźwig magnesu w użyciu – kluczowe czynniki

Instrukcja bezpiecznej obsługi magnesów

Siła neodymu

Smartfony i tablety

Maksymalna temperatura

Urazy ciała

Uwaga na odpryski

Zagrożenie wybuchem pyłu

Zagrożenie życia

Niszczenie danych

To nie jest zabawka

Reakcje alergiczne

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - charakterystyka
MPL 15x5x5 / N38

Tabela 2: Równoległa siła obsunięcia (ściana)
MPL 15x5x5 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 15x5x5 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 15x5x5 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny
MPL 15x5x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola
MPL 15x5x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 15x5x5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 15x5x5 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 15x5x5 / N38

Tabela 10: Dane elektryczne (Strumień)
MPL 15x5x5 / N38

Tabela 11: Zastosowanie podwodne
MPL 15x5x5 / N38

Wady i zalety magnesów neodymowych Nd₂Fe₁₄B.
