MPL 15x15x5 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020120
GTIN/EAN: 5906301811268

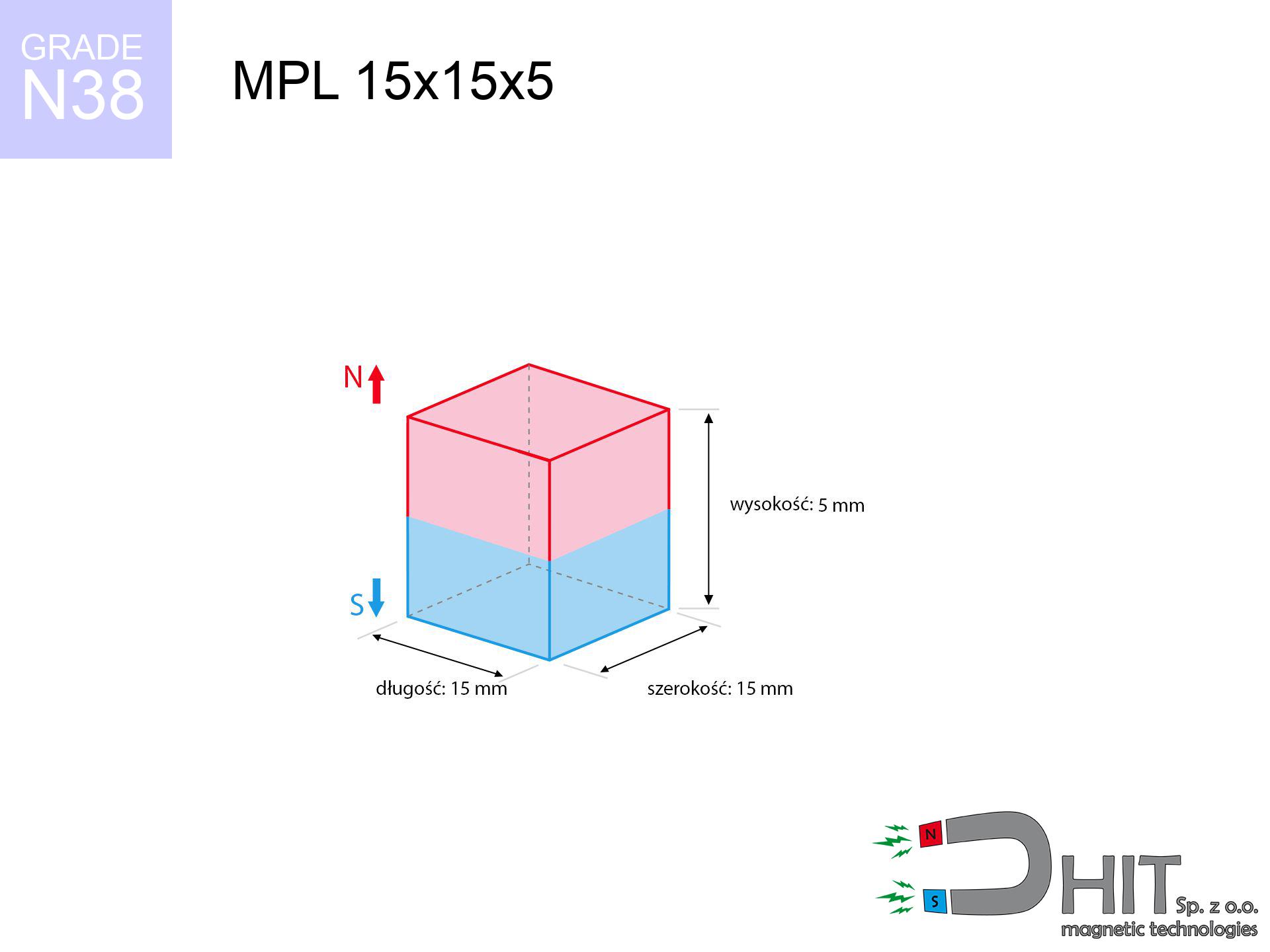

Długość
15 mm [±0,1 mm]
Szerokość
15 mm [±0,1 mm]
Wysokość
5 mm [±0,1 mm]
Waga
8.44 g
Kierunek magnesowania
↑ osiowy
Udźwig
5.87 kg / 57.62 N
Indukcja magnetyczna
318.00 mT / 3180 Gs
Powłoka
[NiCuNi] nikiel
4.03 ZŁ z VAT / szt. + cena za transport
3.28 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Nie wiesz jaki magnes kupić?
Skontaktuj się z nami telefonicznie
+48 888 99 98 98
alternatywnie daj znać korzystając z
formularz kontaktowy
na stronie kontaktowej.
Parametry oraz formę magnesów zweryfikujesz dzięki naszemu
naszym kalkulatorze magnetycznym.
Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!
MPL 15x15x5 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka MPL 15x15x5 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020120 |
| GTIN/EAN | 5906301811268 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 15 mm [±0,1 mm] |
| Szerokość | 15 mm [±0,1 mm] |
| Wysokość | 5 mm [±0,1 mm] |
| Waga | 8.44 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 5.87 kg / 57.62 N |
| Indukcja magnetyczna ~ ? | 318.00 mT / 3180 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [min. - maks.] ? | 12.2-12.6 | kGs |
| remanencja Br [min. - maks.] ? | 1220-1260 | mT |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [min. - maks.] ? | 36-38 | BH max MGOe |
| gęstość energii [min. - maks.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Temperatura Curie TC | 312 - 380 | °C |
| Temperatura Curie TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅cm |
| Siła wyginania | 250 | MPa |
| Wytrzymałość na ściskanie | 1000~1100 | MPa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 10-6 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Modelowanie fizyczna magnesu - raport
Poniższe informacje są rezultat analizy fizycznej. Wyniki zostały wyliczone na algorytmach dla klasy Nd2Fe14B. Rzeczywiste parametry mogą się różnić. Traktuj te wyliczenia jako wstępny drogowskaz dla projektantów.
MPL 15x15x5 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg)(gram)(Niuton) | Status ryzyka |
|---|---|---|---|
| 0 mm |
3179 Gs
317.9 mT
|
5.87 kg / 5870.0 g
57.6 N
|
uwaga |
| 1 mm |
2873 Gs
287.3 mT
|
4.79 kg / 4794.1 g
47.0 N
|
uwaga |
| 2 mm |
2528 Gs
252.8 mT
|
3.71 kg / 3712.5 g
36.4 N
|
uwaga |
| 3 mm |
2181 Gs
218.1 mT
|
2.76 kg / 2763.0 g
27.1 N
|
uwaga |
| 5 mm |
1565 Gs
156.5 mT
|
1.42 kg / 1422.0 g
13.9 N
|
słaby uchwyt |
| 10 mm |
659 Gs
65.9 mT
|
0.25 kg / 252.1 g
2.5 N
|
słaby uchwyt |
| 15 mm |
307 Gs
30.7 mT
|
0.05 kg / 54.7 g
0.5 N
|
słaby uchwyt |
| 20 mm |
162 Gs
16.2 mT
|
0.02 kg / 15.2 g
0.1 N
|
słaby uchwyt |
| 30 mm |
59 Gs
5.9 mT
|
0.00 kg / 2.0 g
0.0 N
|
słaby uchwyt |
| 50 mm |
15 Gs
1.5 mT
|
0.00 kg / 0.1 g
0.0 N
|
słaby uchwyt |
MPL 15x15x5 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg)(gram)(Niuton) |
|---|---|---|
| 0 mm | Stal (~0.2) |
1.17 kg / 1174.0 g
11.5 N
|
| 1 mm | Stal (~0.2) |
0.96 kg / 958.0 g
9.4 N
|
| 2 mm | Stal (~0.2) |
0.74 kg / 742.0 g
7.3 N
|
| 3 mm | Stal (~0.2) |
0.55 kg / 552.0 g
5.4 N
|
| 5 mm | Stal (~0.2) |
0.28 kg / 284.0 g
2.8 N
|
| 10 mm | Stal (~0.2) |
0.05 kg / 50.0 g
0.5 N
|
| 15 mm | Stal (~0.2) |
0.01 kg / 10.0 g
0.1 N
|
| 20 mm | Stal (~0.2) |
0.00 kg / 4.0 g
0.0 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
MPL 15x15x5 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
1.76 kg / 1761.0 g
17.3 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
1.17 kg / 1174.0 g
11.5 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.59 kg / 587.0 g
5.8 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
2.94 kg / 2935.0 g
28.8 N
|
MPL 15x15x5 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.59 kg / 587.0 g
5.8 N
|
| 1 mm |
|
1.47 kg / 1467.5 g
14.4 N
|
| 2 mm |
|
2.94 kg / 2935.0 g
28.8 N
|
| 5 mm |
|
5.87 kg / 5870.0 g
57.6 N
|
| 10 mm |
|
5.87 kg / 5870.0 g
57.6 N
|
MPL 15x15x5 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
5.87 kg / 5870.0 g
57.6 N
|
OK |
| 40 °C | -2.2% |
5.74 kg / 5740.9 g
56.3 N
|
OK |
| 60 °C | -4.4% |
5.61 kg / 5611.7 g
55.1 N
|
|
| 80 °C | -6.6% |
5.48 kg / 5482.6 g
53.8 N
|
|
| 100 °C | -28.8% |
4.18 kg / 4179.4 g
41.0 N
|
MPL 15x15x5 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
14.02 kg / 14018 g
137.5 N
4 741 Gs
|
N/A |
| 1 mm |
12.77 kg / 12770 g
125.3 N
6 068 Gs
|
11.49 kg / 11493 g
112.7 N
~0 Gs
|
| 2 mm |
11.45 kg / 11449 g
112.3 N
5 746 Gs
|
10.30 kg / 10304 g
101.1 N
~0 Gs
|
| 3 mm |
10.13 kg / 10133 g
99.4 N
5 405 Gs
|
9.12 kg / 9119 g
89.5 N
~0 Gs
|
| 5 mm |
7.68 kg / 7681 g
75.3 N
4 706 Gs
|
6.91 kg / 6913 g
67.8 N
~0 Gs
|
| 10 mm |
3.40 kg / 3396 g
33.3 N
3 129 Gs
|
3.06 kg / 3056 g
30.0 N
~0 Gs
|
| 20 mm |
0.60 kg / 602 g
5.9 N
1 318 Gs
|
0.54 kg / 542 g
5.3 N
~0 Gs
|
| 50 mm |
0.01 kg / 12 g
0.1 N
188 Gs
|
0.01 kg / 11 g
0.1 N
~0 Gs
|
MPL 15x15x5 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 7.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 6.0 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 4.5 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 3.5 cm |
| Pilot do auta | 50 Gs (5.0 mT) | 3.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.5 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.5 cm |
MPL 15x15x5 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
27.30 km/h
(7.58 m/s)
|
0.24 J | |
| 30 mm |
46.08 km/h
(12.80 m/s)
|
0.69 J | |
| 50 mm |
59.47 km/h
(16.52 m/s)
|
1.15 J | |
| 100 mm |
84.11 km/h
(23.36 m/s)
|
2.30 J |
MPL 15x15x5 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MPL 15x15x5 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 7 651 Mx | 76.5 µWb |
| Współczynnik Pc | 0.40 | Niski (Płaski) |
MPL 15x15x5 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 5.87 kg | Standard |
| Woda (dno rzeki) |
6.72 kg
(+0.85 kg Zysk z wyporności)
|
+14.5% |
1. Siła zsuwająca
*Ważne: Na powierzchni pionowej magnes utrzyma jedynie ok. 20-30% nominalnego udźwigu.
2. Wpływ grubości blachy
*Cienka blacha (np. blacha karoseryjna) drastycznie osłabia siłę trzymania.
3. Praca w cieple
*W klasie N38 krytyczny próg to 80°C.
4. Krzywa odmagnesowania i punkt pracy (B-H)
wykres generowany dla współczynnika permeancji Pc (Permeance Coefficient) = 0.40
Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik Pc (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość Pc, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.
Analiza pierwiastkowa
| żelazo (Fe) | 64% – 68% |
| neodym (Nd) | 29% – 32% |
| bor (B) | 1.1% – 1.2% |
| dysproz (Dy) | 0.5% – 2.0% |
| powłoka (Ni-Cu-Ni) | < 0.05% |
Ekologia i recykling (GPSR)
| recyklowalność (EoL) | 100% |
| surowce z recyklingu | ~10% (pre-cons) |
| ślad węglowy | low / zredukowany |
| kod odpadu (EWC) | 16 02 16 |
