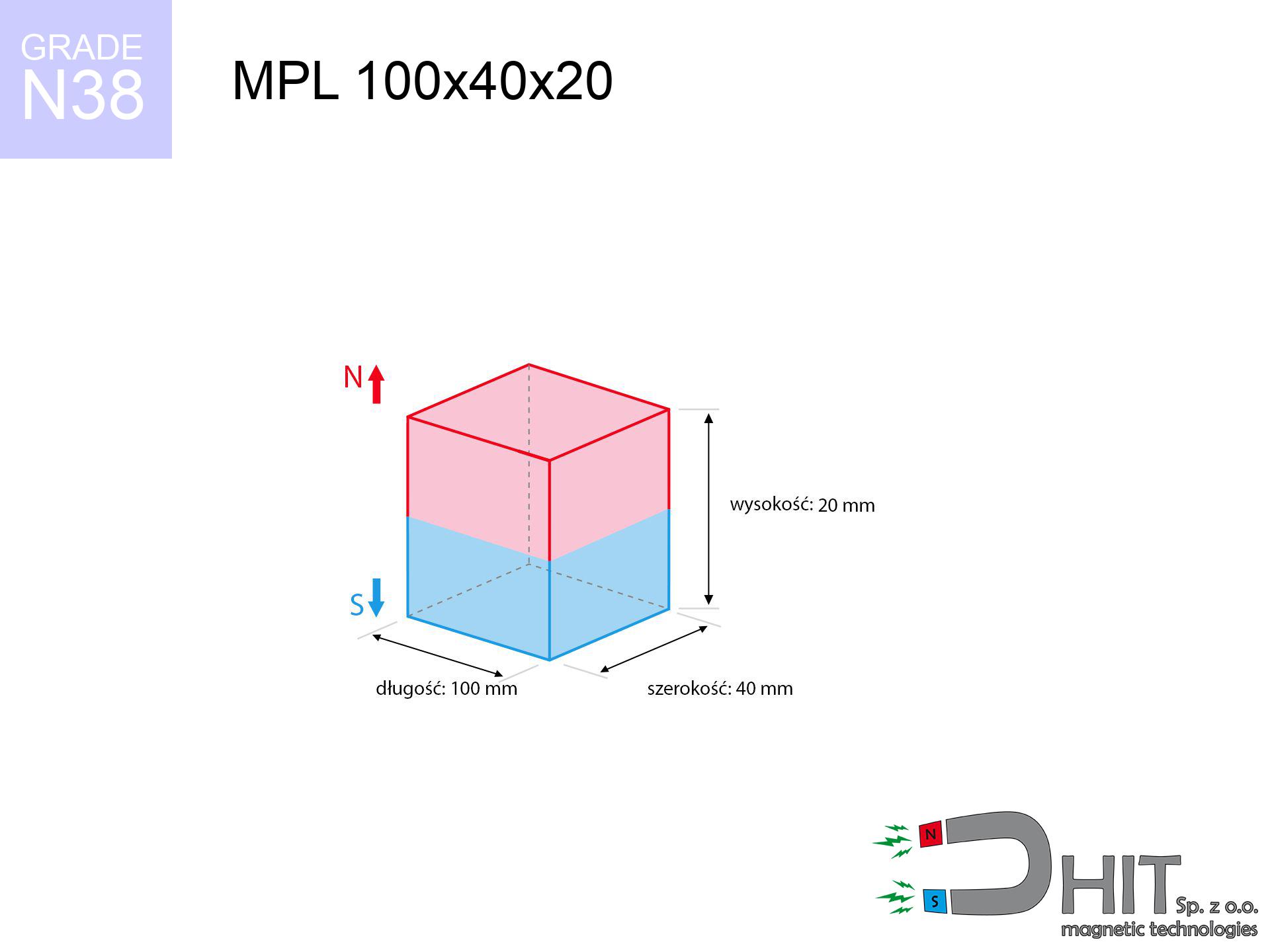

MPL 100x40x20 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020109
GTIN/EAN: 5906301811152
Długość
100 mm [±0,1 mm]
Szerokość
40 mm [±0,1 mm]
Wysokość
20 mm [±0,1 mm]
Waga
600 g
Kierunek magnesowania
↑ osiowy
Udźwig
120.01 kg / 1177.33 N
Indukcja magnetyczna
337.24 mT / 3372 Gs
Powłoka
[NiCuNi] nikiel
335.30 ZŁ z VAT / szt. + cena za transport
272.60 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?
Zadzwoń już teraz
+48 888 99 98 98
albo zostaw wiadomość za pomocą
formularz zapytania
przez naszą stronę.
Siłę a także kształt magnesu neodymowego zobaczysz w naszym
kalkulatorze magnetycznym.
Zamów do 14:00, a wyślemy dziś!
Parametry techniczne produktu - MPL 100x40x20 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka - MPL 100x40x20 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020109 |
| GTIN/EAN | 5906301811152 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 100 mm [±0,1 mm] |
| Szerokość | 40 mm [±0,1 mm] |
| Wysokość | 20 mm [±0,1 mm] |
| Waga | 600 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 120.01 kg / 1177.33 N |
| Indukcja magnetyczna ~ ? | 337.24 mT / 3372 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [min. - maks.] ? | 12.2-12.6 | kGs |
| remanencja Br [min. - maks.] ? | 1220-1260 | mT |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [min. - maks.] ? | 36-38 | BH max MGOe |
| gęstość energii [min. - maks.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Temperatura Curie TC | 312 - 380 | °C |
| Temperatura Curie TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅cm |
| Siła wyginania | 250 | MPa |
| Wytrzymałość na ściskanie | 1000~1100 | MPa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 10-6 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Analiza techniczna magnesu neodymowego - raport
Niniejsze informacje stanowią bezpośredni efekt symulacji inżynierskiej. Wartości zostały wyliczone na modelach dla klasy Nd2Fe14B. Realne osiągi mogą się różnić. Traktuj te wyliczenia jako wstępny drogowskaz dla projektantów.
Tabela 1: Siła prostopadła statyczna (siła vs dystans) - wykres oddziaływania
MPL 100x40x20 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg/lbs/g/N) | Status ryzyka |
|---|---|---|---|
| 0 mm |
3372 Gs
337.2 mT
|
120.01 kg / 264.58 lbs
120010.0 g / 1177.3 N
|
niebezpieczny! |
| 1 mm |
3268 Gs
326.8 mT
|
112.70 kg / 248.45 lbs
112695.4 g / 1105.5 N
|
niebezpieczny! |
| 2 mm |
3158 Gs
315.8 mT
|
105.27 kg / 232.09 lbs
105272.6 g / 1032.7 N
|
niebezpieczny! |
| 3 mm |
3046 Gs
304.6 mT
|
97.92 kg / 215.88 lbs
97921.3 g / 960.6 N
|
niebezpieczny! |
| 5 mm |
2818 Gs
281.8 mT
|
83.78 kg / 184.71 lbs
83783.3 g / 821.9 N
|
niebezpieczny! |
| 10 mm |
2266 Gs
226.6 mT
|
54.17 kg / 119.43 lbs
54174.5 g / 531.5 N
|
niebezpieczny! |
| 15 mm |
1794 Gs
179.4 mT
|
33.96 kg / 74.86 lbs
33955.7 g / 333.1 N
|
niebezpieczny! |
| 20 mm |
1419 Gs
141.9 mT
|
21.25 kg / 46.84 lbs
21248.1 g / 208.4 N
|
niebezpieczny! |
| 30 mm |
908 Gs
90.8 mT
|
8.70 kg / 19.17 lbs
8696.3 g / 85.3 N
|
średnie ryzyko |
| 50 mm |
416 Gs
41.6 mT
|
1.83 kg / 4.02 lbs
1825.4 g / 17.9 N
|
niskie ryzyko |
Tabela 2: Siła równoległa zsuwania (pion)
MPL 100x40x20 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg/lbs/g/N) |
|---|---|---|
| 0 mm | Stal (~0.2) |
24.00 kg / 52.92 lbs
24002.0 g / 235.5 N
|
| 1 mm | Stal (~0.2) |
22.54 kg / 49.69 lbs
22540.0 g / 221.1 N
|
| 2 mm | Stal (~0.2) |
21.05 kg / 46.42 lbs
21054.0 g / 206.5 N
|
| 3 mm | Stal (~0.2) |
19.58 kg / 43.18 lbs
19584.0 g / 192.1 N
|
| 5 mm | Stal (~0.2) |
16.76 kg / 36.94 lbs
16756.0 g / 164.4 N
|
| 10 mm | Stal (~0.2) |
10.83 kg / 23.88 lbs
10834.0 g / 106.3 N
|
| 15 mm | Stal (~0.2) |
6.79 kg / 14.97 lbs
6792.0 g / 66.6 N
|
| 20 mm | Stal (~0.2) |
4.25 kg / 9.37 lbs
4250.0 g / 41.7 N
|
| 30 mm | Stal (~0.2) |
1.74 kg / 3.84 lbs
1740.0 g / 17.1 N
|
| 50 mm | Stal (~0.2) |
0.37 kg / 0.81 lbs
366.0 g / 3.6 N
|
Tabela 3: Siła na ścianie (ścinanie) - udźwig wertykalny
MPL 100x40x20 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg/lbs/g/N) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
36.00 kg / 79.37 lbs
36003.0 g / 353.2 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
24.00 kg / 52.92 lbs
24002.0 g / 235.5 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
12.00 kg / 26.46 lbs
12001.0 g / 117.7 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
60.01 kg / 132.29 lbs
60005.0 g / 588.6 N
|
Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 100x40x20 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg/lbs/g/N) |
|---|---|---|
| 0.5 mm |
|
4.00 kg / 8.82 lbs
4000.3 g / 39.2 N
|
| 1 mm |
|
10.00 kg / 22.05 lbs
10000.8 g / 98.1 N
|
| 2 mm |
|
20.00 kg / 44.10 lbs
20001.7 g / 196.2 N
|
| 3 mm |
|
30.00 kg / 66.14 lbs
30002.5 g / 294.3 N
|
| 5 mm |
|
50.00 kg / 110.24 lbs
50004.2 g / 490.5 N
|
| 10 mm |
|
100.01 kg / 220.48 lbs
100008.3 g / 981.1 N
|
| 11 mm |
|
110.01 kg / 242.53 lbs
110009.2 g / 1079.2 N
|
| 12 mm |
|
120.01 kg / 264.58 lbs
120010.0 g / 1177.3 N
|
Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MPL 100x40x20 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig (kg/lbs/g/N) | Status |
|---|---|---|---|
| 20 °C | 0.0% |
120.01 kg / 264.58 lbs
120010.0 g / 1177.3 N
|
OK |
| 40 °C | -2.2% |
117.37 kg / 258.76 lbs
117369.8 g / 1151.4 N
|
OK |
| 60 °C | -4.4% |
114.73 kg / 252.94 lbs
114729.6 g / 1125.5 N
|
|
| 80 °C | -6.6% |
112.09 kg / 247.11 lbs
112089.3 g / 1099.6 N
|
|
| 100 °C | -28.8% |
85.45 kg / 188.38 lbs
85447.1 g / 838.2 N
|
Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MPL 100x40x20 / N38
| Szczelina (mm) | Przyciąganie (kg/lbs) (N-S) | Siła ścinająca (kg/lbs/g/N) | Odpychanie (kg/lbs) (N-N) |
|---|---|---|---|
| 0 mm |
280.40 kg / 618.18 lbs
4 790 Gs
|
42.06 kg / 92.73 lbs
42060 g / 412.6 N
|
N/A |
| 1 mm |
271.97 kg / 599.59 lbs
6 642 Gs
|
40.80 kg / 89.94 lbs
40796 g / 400.2 N
|
244.77 kg / 539.63 lbs
~0 Gs
|
| 2 mm |
263.31 kg / 580.50 lbs
6 535 Gs
|
39.50 kg / 87.08 lbs
39497 g / 387.5 N
|
236.98 kg / 522.45 lbs
~0 Gs
|
| 3 mm |
254.63 kg / 561.37 lbs
6 427 Gs
|
38.20 kg / 84.21 lbs
38195 g / 374.7 N
|
229.17 kg / 505.24 lbs
~0 Gs
|
| 5 mm |
237.35 kg / 523.26 lbs
6 205 Gs
|
35.60 kg / 78.49 lbs
35602 g / 349.3 N
|
213.61 kg / 470.93 lbs
~0 Gs
|
| 10 mm |
195.76 kg / 431.58 lbs
5 635 Gs
|
29.36 kg / 64.74 lbs
29364 g / 288.1 N
|
176.18 kg / 388.42 lbs
~0 Gs
|
| 20 mm |
126.58 kg / 279.06 lbs
4 531 Gs
|
18.99 kg / 41.86 lbs
18987 g / 186.3 N
|
113.92 kg / 251.15 lbs
~0 Gs
|
| 50 mm |
31.47 kg / 69.38 lbs
2 259 Gs
|
4.72 kg / 10.41 lbs
4721 g / 46.3 N
|
28.32 kg / 62.44 lbs
~0 Gs
|
| 60 mm |
20.32 kg / 44.80 lbs
1 815 Gs
|
3.05 kg / 6.72 lbs
3048 g / 29.9 N
|
18.29 kg / 40.32 lbs
~0 Gs
|
| 70 mm |
13.38 kg / 29.50 lbs
1 473 Gs
|
2.01 kg / 4.42 lbs
2007 g / 19.7 N
|
12.04 kg / 26.55 lbs
~0 Gs
|
| 80 mm |
8.98 kg / 19.80 lbs
1 207 Gs
|
1.35 kg / 2.97 lbs
1347 g / 13.2 N
|
8.08 kg / 17.82 lbs
~0 Gs
|
| 90 mm |
6.14 kg / 13.53 lbs
998 Gs
|
0.92 kg / 2.03 lbs
920 g / 9.0 N
|
5.52 kg / 12.18 lbs
~0 Gs
|
| 100 mm |
4.27 kg / 9.40 lbs
832 Gs
|
0.64 kg / 1.41 lbs
640 g / 6.3 N
|
3.84 kg / 8.46 lbs
~0 Gs
|
Tabela 7: Zagrożenia (elektronika) - środki ostrożności
MPL 100x40x20 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 30.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 24.0 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 18.5 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 14.5 cm |
| Pilot do auta | 50 Gs (5.0 mT) | 13.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 5.5 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 4.5 cm |
Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 100x40x20 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
17.84 km/h
(4.96 m/s)
|
7.37 J | |
| 30 mm |
25.80 km/h
(7.17 m/s)
|
15.41 J | |
| 50 mm |
32.20 km/h
(8.94 m/s)
|
23.99 J | |
| 100 mm |
45.13 km/h
(12.54 m/s)
|
47.14 J |
Tabela 9: Parametry powłoki (trwałość)
MPL 100x40x20 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
Tabela 10: Dane konstrukcyjne (Strumień)
MPL 100x40x20 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 131 922 Mx | 1319.2 µWb |
| Współczynnik Pc | 0.38 | Niski (Płaski) |
Tabela 11: Zastosowanie podwodne
MPL 100x40x20 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 120.01 kg | Standard |
| Woda (dno rzeki) |
137.41 kg
(+17.40 kg zysk z wyporności)
|
+14.5% |
1. Siła zsuwająca
*Pamiętaj: Na powierzchni pionowej magnes utrzyma zaledwie ok. 20-30% siły prostopadłej.
2. Efektywność, a grubość stali
*Cienka blacha (np. obudowa PC 0.5mm) wyraźnie osłabia siłę trzymania.
3. Spadek mocy w temperaturze
*Dla standardowych magnesów granica bezpieczeństwa to 80°C.
4. Krzywa odmagnesowania i punkt pracy (B-H)
wykres generowany dla współczynnika permeancji Pc (Permeance Coefficient) = 0.38
Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik Pc (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość Pc, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.
Specyfikacja materiałowa
| żelazo (Fe) | 64% – 68% |
| neodym (Nd) | 29% – 32% |
| bor (B) | 1.1% – 1.2% |
| dysproz (Dy) | 0.5% – 2.0% |
| powłoka (Ni-Cu-Ni) | < 0.05% |
Dane środowiskowe
| recyklowalność (EoL) | 100% |
| surowce z recyklingu | ~10% (pre-cons) |
| ślad węglowy | low / zredukowany |
| kod odpadu (EWC) | 16 02 16 |
Sprawdź inne propozycje
Zalety i wady magnesów neodymowych Nd2Fe14B.
Plusy
- Długowieczność to ich atut – nawet po 10 lat spadek siły magnetycznej wynosi jedynie ~1% (wg testów).
- Charakteryzują się wyjątkową odpornością na rozmagnesowanie, nawet w silnych polach zewnętrznych.
- Dzięki powłoce (NiCuNi, złoto, Ag) mają nowoczesny, błyszczący wygląd.
- Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co umożliwia mocne przyciąganie nawet małych elementów.
- Są przystosowane do pracy w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
- Możliwość uzyskania skomplikowanych kształtów sprawia, że są idealne do indywidualnych zastosowań.
- Występują wszędzie tam, gdzie liczy się precyzja: w napędach, rezonansach oraz przemyśle komputerowym.
- Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają silne pole.
Wady
- Uwaga na uszkodzenia mechaniczne – bez odpowiedniej obudowy mogą pękać przy gwałtownym zwarciu.
- Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
- Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
- Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
- Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
- Wysoki koszt zakupu w porównaniu do tańszych zamienników to ich minus, szczególnie przy zakupach hurtowych.
Parametry udźwigu
Udźwig maksymalny dla magnesu neodymowego – od czego zależy?
- z użyciem podłoża ze miękkiej stali, która służy jako idealny przewodnik strumienia
- której grubość to min. 10 mm
- z płaszczyzną idealnie równą
- przy bezpośrednim styku (bez powłok)
- podczas odrywania w kierunku prostopadłym do płaszczyzny mocowania
- przy temperaturze pokojowej
Praktyczne aspekty udźwigu – czynniki
- Dystans (pomiędzy magnesem a metalem), ponieważ nawet niewielka przerwa (np. 0,5 mm) powoduje drastyczny spadek siły nawet o 50% (dotyczy to także lakieru, rdzy czy zanieczyszczeń).
- Sposób obciążenia – deklarowany udźwig dotyczy odrywania w pionie. Przy próbie przesunięcia, magnes wykazuje znacznie mniejszą moc (zazwyczaj ok. 20-30% siły nominalnej).
- Masywność podłoża – zbyt cienka stal nie przyjmuje całego pola, przez co część mocy ucieka na drugą stronę.
- Skład chemiczny podłoża – stal niskowęglowa przyciąga najlepiej. Większa zawartość węgla obniżają przenikalność magnetyczną i siłę trzymania.
- Stan powierzchni – powierzchnie gładkie gwarantują idealne doleganie, co zwiększa nasycenie pola. Nierówny metal osłabiają chwyt.
- Ciepło – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco tracą moc, a w niskich zyskują na sile (do pewnej granicy).
Udźwig mierzono używając gładkiej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięciokrotnie. Ponadto, nawet minimalna przerwa między magnesem, a blachą zmniejsza udźwig.
Zasady bezpieczeństwa pracy przy magnesach neodymowych
Nośniki danych
Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować nośniki danych oraz delikatną elektronikę (rozruszniki serca, aparaty słuchowe, zegarki mechaniczne).
Obróbka mechaniczna
Zagrożenie pożarowe: Pył neodymowy jest skrajnie łatwopalny. Nie modyfikuj mechanicznie magnesów w warunkach domowych, gdyż może to wywołać pożar.
Siła zgniatająca
Zagrożenie fizyczne: Moc ściskania jest tak duża, że może spowodować krwiaki, zgniecenia, a nawet złamania kości. Stosuj solidne rękawice ochronne.
Alergia na nikiel
Część populacji posiada alergię kontaktową na nikiel, którym zabezpieczane są nasze produkty. Częste dotykanie może skutkować wysypkę. Sugerujemy używanie rękawiczek ochronnych.
Zagrożenie dla najmłodszych
Te produkty magnetyczne to nie zabawki. Przypadkowe zjedzenie kilku magnesów może skutkować ich przyciągnięciem przez ścianki jelit, co stanowi stan krytyczny i wiąże się z koniecznością natychmiastowej operacji.
Ogromna siła
Zachowaj rozwagę. Magnesy neodymowe przyciągają z daleka i zwierają z impetem, często szybciej niż jesteś w stanie przewidzieć.
Maksymalna temperatura
Uważaj na temperaturę. Podgrzanie magnesu na wysoką temperaturę zniszczy jego strukturę magnetyczną i udźwig.
Rozruszniki serca
Ostrzeżenie dla sercowców: Silne pole magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu pracę z magnesów.
Uszkodzenia czujników
Ważna informacja: magnesy neodymowe generują pole, które dezorientują elektronikę precyzyjną. Zachowaj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.
Podatność na pękanie
Spieki NdFeB to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Zderzenie dwóch magnesów spowoduje ich pęknięcie na drobne kawałki.
