MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030204

GTIN/EAN: 5906301812210

5.00

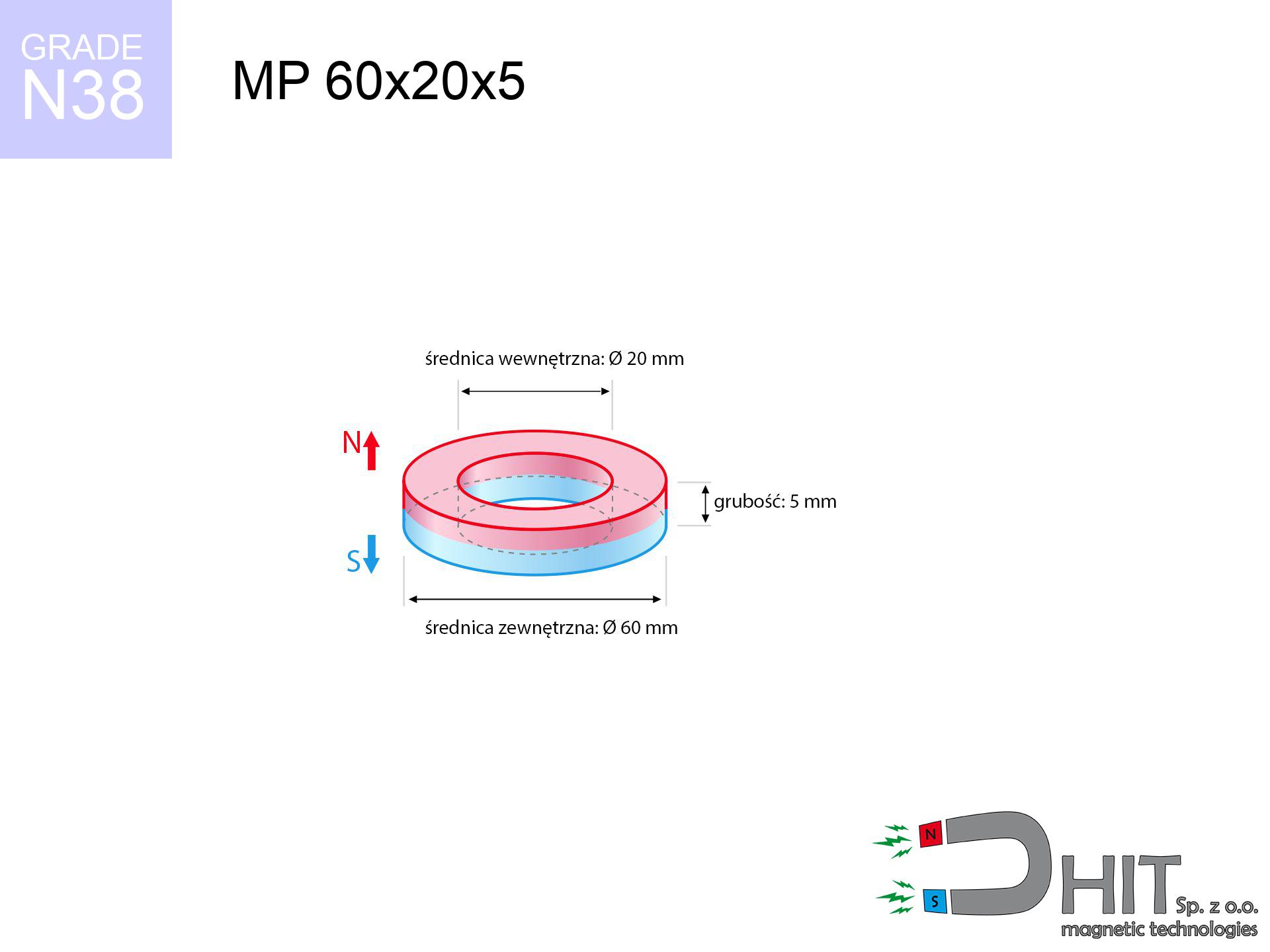

Średnica

60 mm [±0,1 mm]

Średnica wewnętrzna Ø

20 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

94.25 g

Kierunek magnesowania

↑ osiowy

Udźwig

9.41 kg / 92.27 N

Indukcja magnetyczna

101.92 mT / 1019 Gs

Powłoka

[NiCuNi] nikiel

sprawdź właściwości »

47.99 ZŁ z VAT / szt. + cena za transport

39.02 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

39.02 ZŁ

47.99 ZŁ

cena od 20 szt.

36.68 ZŁ

45.11 ZŁ

cena od 70 szt.

34.34 ZŁ

42.24 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Masz kłopot z wyborem?

Zadzwoń i zapytaj +48 22 499 98 98 alternatywnie zostaw wiadomość przez formularz zapytania na naszej stronie.
Parametry a także wygląd magnesów zobaczysz u nas w naszym kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane techniczne produktu - MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030204
GTIN/EAN	5906301812210
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	60 mm [±0,1 mm]
Średnica wewnętrzna Ø	20 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	94.25 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	9.41 kg / 92.27 N
Indukcja magnetyczna ~ ?	101.92 mT / 1019 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu - parametry techniczne

Poniższe informacje są rezultat kalkulacji fizycznej. Wyniki zostały wyliczone na algorytmach dla materiału Nd₂Fe₁₄B. Rzeczywiste warunki mogą się różnić. Prosimy traktować te wyliczenia jako punkt odniesienia dla projektantów.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka
MP 60x20x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	4541 Gs 454.1 mT	9.41 kg / 20.75 lbs 9410.0 g / 92.3 N	średnie ryzyko
1 mm	4400 Gs 440.0 mT	8.83 kg / 19.47 lbs 8832.4 g / 86.6 N	średnie ryzyko
2 mm	4254 Gs 425.4 mT	8.26 kg / 18.21 lbs 8258.2 g / 81.0 N	średnie ryzyko
3 mm	4107 Gs 410.7 mT	7.70 kg / 16.97 lbs 7697.5 g / 75.5 N	średnie ryzyko
5 mm	3812 Gs 381.2 mT	6.63 kg / 14.62 lbs 6630.0 g / 65.0 N	średnie ryzyko
10 mm	3097 Gs 309.7 mT	4.38 kg / 9.65 lbs 4375.1 g / 42.9 N	średnie ryzyko
15 mm	2463 Gs 246.3 mT	2.77 kg / 6.10 lbs 2767.8 g / 27.2 N	średnie ryzyko
20 mm	1939 Gs 193.9 mT	1.72 kg / 3.78 lbs 1715.2 g / 16.8 N	niskie ryzyko
30 mm	1202 Gs 120.2 mT	0.66 kg / 1.45 lbs 659.2 g / 6.5 N	niskie ryzyko
50 mm	509 Gs 50.9 mT	0.12 kg / 0.26 lbs 118.0 g / 1.2 N	niskie ryzyko

Siła chwytu maleje drastycznie przy każdym mm dystansu. Pamiętaj, że nawet najmniejsza szczelina (np. brud, lakier, rdza) mocno zmniejsza siłę przyciągania. Magnesy działają najsilniej przy bezpośrednim kontakcie; dystans zabija siłę. Zauważ, jak błyskawicznie leci w dół siła, gdy produkt nie dotyka szczelnie do powierzchni stali. Planując rozmieszczenie, zrezygnuj ze niepotrzebnych przerw.

Tabela 2: Siła równoległa obsunięcia (ściana)
MP 60x20x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.88 kg / 4.15 lbs 1882.0 g / 18.5 N
1 mm	Stal (~0.2)	1.77 kg / 3.89 lbs 1766.0 g / 17.3 N
2 mm	Stal (~0.2)	1.65 kg / 3.64 lbs 1652.0 g / 16.2 N
3 mm	Stal (~0.2)	1.54 kg / 3.40 lbs 1540.0 g / 15.1 N
5 mm	Stal (~0.2)	1.33 kg / 2.92 lbs 1326.0 g / 13.0 N
10 mm	Stal (~0.2)	0.88 kg / 1.93 lbs 876.0 g / 8.6 N
15 mm	Stal (~0.2)	0.55 kg / 1.22 lbs 554.0 g / 5.4 N
20 mm	Stal (~0.2)	0.34 kg / 0.76 lbs 344.0 g / 3.4 N
30 mm	Stal (~0.2)	0.13 kg / 0.29 lbs 132.0 g / 1.3 N
50 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 24.0 g / 0.2 N

Sekcja ta definiuje przybliżoną zdolność udźwigu, jaka jest niezbędna do spowodowania ześlizgu magnesu pionowo w dół po wertykalnej powierzchni stalowej (przy uwzględnieniu standardowego współczynnika tarcia). Parametr ten maleje w oparciu o wielkości szczeliny powietrznej.

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MP 60x20x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	2.82 kg / 6.22 lbs 2823.0 g / 27.7 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.88 kg / 4.15 lbs 1882.0 g / 18.5 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.94 kg / 2.07 lbs 941.0 g / 9.2 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	4.71 kg / 10.37 lbs 4705.0 g / 46.2 N

Montując uchwyt na wertykalnej powierzchni (np. karoserii), możesz liczyć na jedynie ok. 1/5 swojego maksymalnego udźwigu. Siła ciążenia oraz słaby stopień przyczepności powodują, że magnesy łatwiej zjeżdżają v dół, niż odskakują od podłoża. Chcesz stworzyć mocowanie pionowe? Zauważ, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na gładkiej stali element puści w dół pod wyraźnie lżejszym obciążeniem. Wykorzystanie gumowanej powłoki gumowej może znacznie poprawić wynik.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 60x20x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.94 kg / 2.07 lbs 941.0 g / 9.2 N
1 mm	25%	2.35 kg / 5.19 lbs 2352.5 g / 23.1 N
2 mm	50%	4.71 kg / 10.37 lbs 4705.0 g / 46.2 N
3 mm	75%	7.06 kg / 15.56 lbs 7057.5 g / 69.2 N
5 mm	100%	9.41 kg / 20.75 lbs 9410.0 g / 92.3 N
10 mm	100%	9.41 kg / 20.75 lbs 9410.0 g / 92.3 N
11 mm	100%	9.41 kg / 20.75 lbs 9410.0 g / 92.3 N
12 mm	100%	9.41 kg / 20.75 lbs 9410.0 g / 92.3 N

Cienka płyta metalowa nie potrafi przejąć całego pola magnetycznego, co osłabia realne działanie magnesu. Jeśli przyczepisz mocny produkt do cienkiej powierzchni, strumień przeniknie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać maksimum mocy tego neodymu, wymagasz wystarczająco solidnego elementu metalu. Przesycenie materiału sprawia, że na cienkich elementach (np. karoserii) uchwyt wykazuje mniejszy udźwig. Zalecamy dobór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MP 60x20x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	9.41 kg / 20.75 lbs 9410.0 g / 92.3 N	OK
40 °C	-2.2%	9.20 kg / 20.29 lbs 9203.0 g / 90.3 N	OK
60 °C	-4.4%	9.00 kg / 19.83 lbs 8996.0 g / 88.3 N	OK
80 °C	-6.6%	8.79 kg / 19.38 lbs 8788.9 g / 86.2 N
100 °C	-28.8%	6.70 kg / 14.77 lbs 6699.9 g / 65.7 N

Standardowe magnesy neodymowe tracą bezpowrotnie parametry po przekroczeniu progu termicznego. Chroń przed ciepłem – nadmiar ciepła może nieodwracalnie zniszczyć ten produkt. Wraz z podnoszeniem się ciepła nośność magnesu chwilowo maleje. Zrezygnuj z użycia tego magnesu w gorącym otoczeniu wyższych niż jego limit temperatury pracy. Przekroczenie progu krytycznego doprowadzi do zniszczenia właściwości magnetycznych.

*Istotna uwaga: Odporność na temperaturę jest zależna zarówno od klasy materiału, ale także od proporcji wymiarów. Cienkie magnesy (tzw. pancake magnets) są narażone na utratę mocy szybciej niż wysokie walce. Oznaczenie danger w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MP 60x20x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	303.46 kg / 669.01 lbs 5 621 Gs	45.52 kg / 100.35 lbs 45519 g / 446.5 N	N/A
1 mm	294.21 kg / 648.62 lbs 8 943 Gs	44.13 kg / 97.29 lbs 44132 g / 432.9 N	264.79 kg / 583.76 lbs ~0 Gs
2 mm	284.83 kg / 627.94 lbs 8 800 Gs	42.72 kg / 94.19 lbs 42725 g / 419.1 N	256.35 kg / 565.15 lbs ~0 Gs
3 mm	275.53 kg / 607.43 lbs 8 655 Gs	41.33 kg / 91.11 lbs 41329 g / 405.4 N	247.97 kg / 546.69 lbs ~0 Gs
5 mm	257.21 kg / 567.06 lbs 8 362 Gs	38.58 kg / 85.06 lbs 38582 g / 378.5 N	231.49 kg / 510.35 lbs ~0 Gs
10 mm	213.81 kg / 471.36 lbs 7 624 Gs	32.07 kg / 70.70 lbs 32071 g / 314.6 N	192.43 kg / 424.23 lbs ~0 Gs
20 mm	141.09 kg / 311.05 lbs 6 193 Gs	21.16 kg / 46.66 lbs 21164 g / 207.6 N	126.98 kg / 279.95 lbs ~0 Gs
50 mm	34.15 kg / 75.30 lbs 3 047 Gs	5.12 kg / 11.29 lbs 5123 g / 50.3 N	30.74 kg / 67.77 lbs ~0 Gs
60 mm	21.26 kg / 46.87 lbs 2 404 Gs	3.19 kg / 7.03 lbs 3189 g / 31.3 N	19.13 kg / 42.18 lbs ~0 Gs
70 mm	13.43 kg / 29.61 lbs 1 911 Gs	2.01 kg / 4.44 lbs 2015 g / 19.8 N	12.09 kg / 26.65 lbs ~0 Gs
80 mm	8.65 kg / 19.06 lbs 1 533 Gs	1.30 kg / 2.86 lbs 1297 g / 12.7 N	7.78 kg / 17.16 lbs ~0 Gs
90 mm	5.68 kg / 12.52 lbs 1 243 Gs	0.85 kg / 1.88 lbs 852 g / 8.4 N	5.11 kg / 11.27 lbs ~0 Gs
100 mm	3.81 kg / 8.39 lbs 1 017 Gs	0.57 kg / 1.26 lbs 571 g / 5.6 N	3.43 kg / 7.55 lbs ~0 Gs

Dwa magnesy oddziałują na siebie z szerszego promienia niż neodym i metal. Taki system magnes-magnes generuje silniejsze pole i szerszy promień pracy. Projektujesz mocne zamknięcie? Użyj pary magnesów zamiast jednego magnesu i stali. Pamiętaj, że przy przyciąganiu dwóch neodymów siła uderzenia jest ogromna. Lewitacja jest nieznacznie słabsza niż siła przyciągania, ale wciąż imponująca.
*Natężenie indukcji magnetycznej dla układu N-N spada do ~0 Gs w punkcie środkowym dystansu pomiędzy magnesami (wzajemne zniesienie sił magnetycznych).
Uwaga: Kalkulacje ukazują siły rozdzielania zestawu dwóch jednakowych magnesów (opór ~0.15 przy powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MP 60x20x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	31.5 cm
Implant słuchowy	10 Gs (1.0 mT)	24.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	19.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	15.0 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	14.0 cm
Karta płatnicza	400 Gs (40.0 mT)	6.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	5.0 cm

Ekstremalne pole neodymu to poważne zagrożenie dla urządzeń elektronicznych oraz implantów medycznych. Produkty NdFeB wytwarzają strumień, które niszczy działanie sprzętów cyfrowych. Pamiętaj: niewidoczne promieniowanie przechodzi przez tkanki i szkło. Wyjątkową uwagę muszą zachować osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Ryzyko dotyczy również: czasomierze automatyczne, piloty do aut, membrany i ekrany. Nie zbliżaj produktu do kart płatniczych, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MP 60x20x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	12.67 km/h (3.52 m/s)	0.58 J
30 mm	18.20 km/h (5.06 m/s)	1.20 J
50 mm	22.71 km/h (6.31 m/s)	1.88 J
100 mm	31.88 km/h (8.85 m/s)	3.70 J

Produkty NdFeB są bardzo kruche – zderzenie ze stalą powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno zamienia się w pocisk. Siła kinetyczna może spowodować odpryski materiału lub groźne zmiażdżenia palców. Zawsze przytrzymuj magnes przy montażu, aby nie uderzył z impetem w powierzchnię stali. Zderzenie z dużą prędkością kończy się pęknięciem neodymu. Używaj gogli BHP podczas zabawy z dużymi magnesami.

Tabela 9: Odporność na korozję
MP 60x20x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane konstrukcyjne (Strumień)
MP 60x20x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	109 640 Mx	1096.4 µWb
Współczynnik P_c	0.62	Wysoki (Stabilny)

Wartość strumienia (Flux) przepływającego przez biegun magnesu. Parametr niezbędny w aplikacjach cewkowych i silników. Współczynnik P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 60x20x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	9.41 kg	Standard
Woda (dno rzeki)	10.77 kg (+1.36 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Pole magnetyczne przenika przez wodę bez żadnych strat. Siła wyporu pomaga dźwigać znaleziska.

1. Montaż na ścianie (ześlizg)

*Uwaga: Na pionowej ścianie magnes utrzyma zaledwie ok. 20-30% siły prostopadłej.

2. Wpływ grubości blachy

*Cienka blacha (np. blacha karoseryjna) wyraźnie ogranicza udźwig magnesu.

3. Praca w cieple

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.62

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030204-2026

Przelicznik magnesów

Udźwig magnesu

Siła (N)

Funty (lbs)

Indukcja magnetyczna

Gauss (Gs)

Wprowadź liczbę w jedno z pól, a reszta przeliczą się w mgnieniu oka.

Zobacz też inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGGZ 22x6 [M4] GZ / N38 - uchwyt magnetyczny gumowy gwint zewnętrzny

7.38 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

AM szekla [M10] - akcesoria magnetyczne

4.92 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMT 12x20 orange / N38 - uchwyt magnetyczny do tablic

1.894 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SMZR 32x125 / N52 - separator magnetyczny z rączką

430.50 ZŁ brutto / szt.

Magnes pierścieniowy z otworem MP 60x20x5 / N38 jest stworzony do mocowania mechanicznego, tam gdzie klej może zawieść lub być niewystarczający. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 60x20x5 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są bardzo kruche i nieelastyczne. Jeden obrót za dużo może zniszczyć magnes, dlatego rób to powoli. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. W miejscu otworu montażowego powłoka jest cieńsza i może ulec uszkodzeniu przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnątrz budynków. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 20 mm. Dla magnesów z prostym otworem, łeb stożkowy może działać jak klin i rozsadzić magnes. Estetyczny montaż wymaga dobrania odpowiedniej wielkości łba.

Prezentowany produkt to magnes pierścieniowy o wymiarach Ø60 mm (średnica zewnętrzna) i wysokości 5 mm. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 9.41 kg (siła ~92.27 N). Średnica otworu montażowego to precyzyjnie 20 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.

Plusy

Neodymy to nie tylko moc przyciągania, ale także inne istotne właściwości, w tym::

Utrzymują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o symboliczny 1%.
Trudno je rozmagnesować, gdyż wykazują wysoką odporność na pola rozmagnesowujące.
Łączą moc z estetyką – dzięki powłokom ich powierzchnia jest błyszcząca i prezentuje się elegancko.
Wytwarzają niezwykle silne pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Szerokie możliwości w projektowaniu kształtu i wymiaru to ich wielka zaleta w inżynierii.
Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i sprzętu medycznego.
Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie gwarantują wysoką skuteczność.

Minusy

Mimo zalet, posiadają też wady:

Należy uważać na wstrząsy – materiał jest kruchy i grozi pęknięciem. Ochrona w postaci obudowy jest kluczowa.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) należy używać modele z oznaczeniem [AH].
Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy dużych ilościach.

Charakterystyka udźwigu

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Widoczny w opisie parametr udźwigu dotyczy wartości maksymalnej, zarejestrowanej w warunkach laboratoryjnych, a mianowicie:

przy zastosowaniu zwory ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
której wymiar poprzeczny to min. 10 mm
charakteryzującej się brakiem chropowatości
przy całkowitym braku odstępu (bez farby)
dla siły działającej pod kątem prostym (w osi magnesu)
przy temperaturze ok. 20 stopni Celsjusza

Determinanty praktycznego udźwigu magnesu

W rzeczywistych zastosowaniach, faktyczna siła trzymania zależy od szeregu czynników, uszeregowanych od najważniejszych:

Szczelina – obecność jakiejkolwiek warstwy (farba, brud, szczelina) działa jak izolator, co obniża moc lawinowo (nawet o 50% przy 0,5 mm).
Wektor obciążenia – największą siłę mamy tylko przy prostopadłym odrywaniu. Opór przy zsuwaniu magnesu po blasze jest z reguły wielokrotnie niższa (ok. 1/5 udźwigu).
Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przenika na wylot, zamiast zamienić się w udźwig.
Typ metalu – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla osłabiają interakcję z magnesem.
Wykończenie powierzchni – idealny styk uzyskamy tylko na gładkiej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, osłabiając magnes.
Wpływ temperatury – wysoka temperatura zmniejsza siłę przyciągania. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.

Udźwig określano stosując wypolerowanej blachy o optymalnej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy działaniu siły na zsuwanie nośność jest mniejsza nawet pięciokrotnie. Dodatkowo, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą zmniejsza udźwig.

Instrukcja bezpiecznej obsługi magnesów

Niklowa powłoka a alergia

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy natychmiast przerwać pracę z magnesami i zabezpieczyć dłonie.

Zagrożenie życia

Dla posiadaczy implantów: Promieniowanie magnetyczne wpływa na urządzenia medyczne. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Podatność na pękanie

Spieki NdFeB to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Gwałtowne złączenie dwóch magnesów wywoła ich pęknięcie na drobne kawałki.

Siła neodymu

Przed użyciem, przeczytaj instrukcję. Gwałtowne złączenie może połamać magnes lub zranić dłoń. Bądź przewidujący.

Przegrzanie magnesu

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, wybierz magnesy odporne na ciepło (H, SH, UH).

Łatwopalność

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Elektronika precyzyjna

Urządzenia nawigacyjne są niezwykle podatne na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Produkt nie dla dzieci

Neodymowe magnesy to nie zabawki. Inhalacja dwóch lub więcej magnesów może doprowadzić do ich zaciśnięciem jelit, co stanowi stan krytyczny i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Nie zbliżaj do komputera

Bardzo silne pole magnetyczne może usunąć informacje na kartach płatniczych, dyskach twardych i innych nośnikach magnetycznych. Zachowaj odstęp min. 10 cm.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ostrzeżenie! Więcej informacji o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.

MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

Dane techniczne produktu - MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka MP 60x20x5 / N38

Tabela 2: Siła równoległa obsunięcia (ściana) MP 60x20x5 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny MP 60x20x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MP 60x20x5 / N38

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny MP 60x20x5 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie MP 60x20x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MP 60x20x5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia MP 60x20x5 / N38

Tabela 9: Odporność na korozję MP 60x20x5 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MP 60x20x5 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MP 60x20x5 / N38

1. Montaż na ścianie (ześlizg)

2. Wpływ grubości blachy

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Dane środowiskowe

Udźwig magnesu

Indukcja magnetyczna

Zobacz też inne propozycje

UMGGZ 22x6 [M4] GZ / N38 - uchwyt magnetyczny gumowy gwint zewnętrzny

AM szekla [M10] - akcesoria magnetyczne

UMT 12x20 orange / N38 - uchwyt magnetyczny do tablic

SMZR 32x125 / N52 - separator magnetyczny z rączką

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Plusy

Minusy

Charakterystyka udźwigu

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Determinanty praktycznego udźwigu magnesu

Instrukcja bezpiecznej obsługi magnesów

Niklowa powłoka a alergia

Zagrożenie życia

Podatność na pękanie

Siła neodymu

Przegrzanie magnesu

Łatwopalność

Elektronika precyzyjna

Produkt nie dla dzieci

Nie zbliżaj do komputera

Ochrona dłoni

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka
MP 60x20x5 / N38

Tabela 2: Siła równoległa obsunięcia (ściana)
MP 60x20x5 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MP 60x20x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 60x20x5 / N38

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MP 60x20x5 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MP 60x20x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MP 60x20x5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MP 60x20x5 / N38

Tabela 9: Odporność na korozję
MP 60x20x5 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MP 60x20x5 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 60x20x5 / N38

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.
