MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030203

GTIN/EAN: 5906301812203

5.00

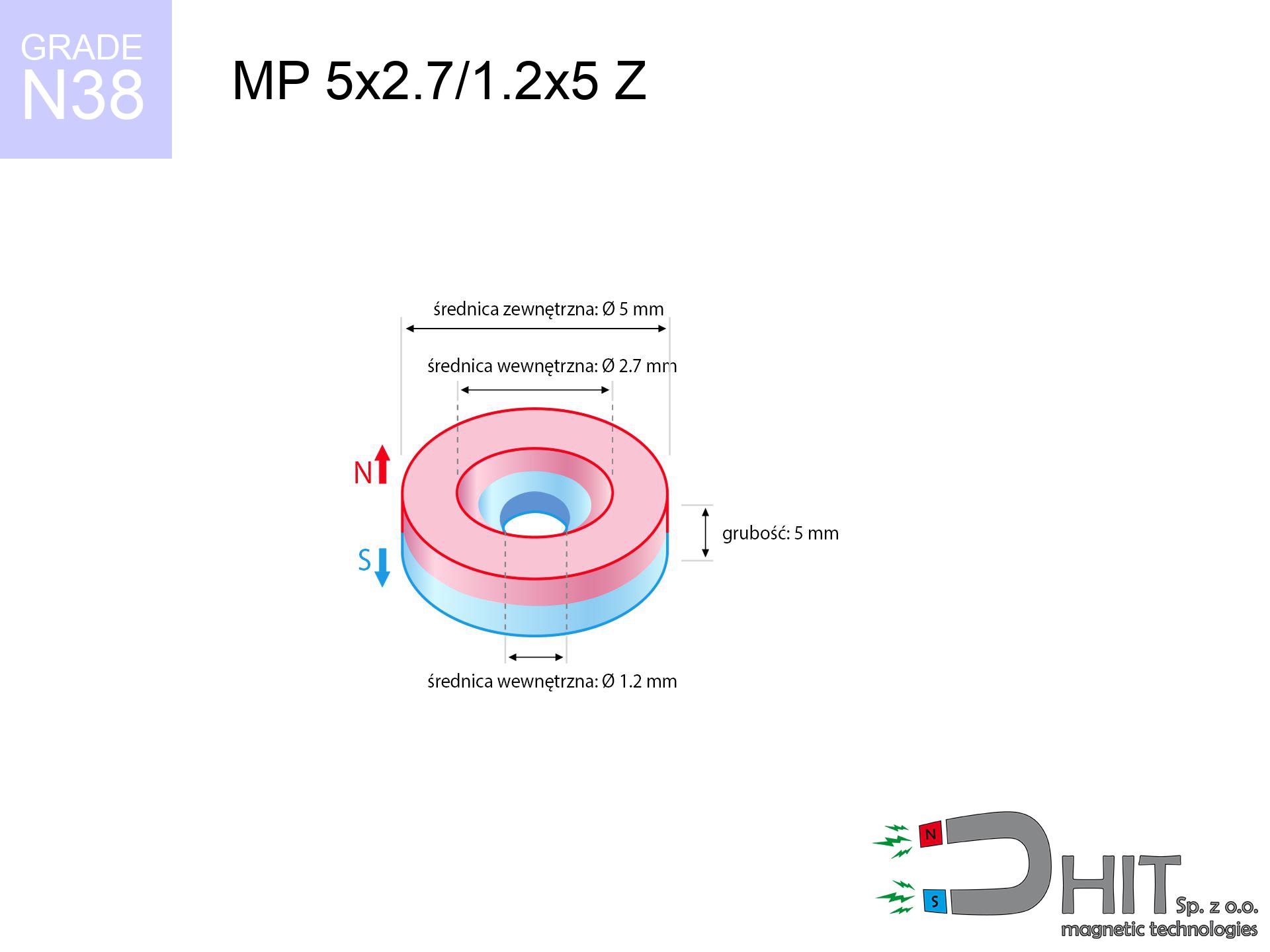

Średnica

5 mm [±0,1 mm]

Średnica wewnętrzna Ø

2.7/1.2 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

0.69 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.75 kg / 7.31 N

Indukcja magnetyczna

553.14 mT / 5531 Gs

Powłoka

[NiCuNi] nikiel

zobacz specyfikację techniczną »

0.836 ZŁ z VAT / szt. + cena za transport

0.680 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.680 ZŁ

0.836 ZŁ

cena od 900 szt.

0.639 ZŁ

0.786 ZŁ

cena od 3700 szt.

0.598 ZŁ

0.736 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz się targować?

Zadzwoń już teraz +48 888 99 98 98 ewentualnie pisz korzystając z nasz formularz online na stronie kontaktowej.
Właściwości i wygląd elementów magnetycznych wyliczysz u nas w kalkulatorze magnetycznym.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Szczegółowa specyfikacja MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030203
GTIN/EAN	5906301812203
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	5 mm [±0,1 mm]
Średnica wewnętrzna Ø	2.7/1.2 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	0.69 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.75 kg / 7.31 N
Indukcja magnetyczna ~ ?	553.14 mT / 5531 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza techniczna magnesu - parametry techniczne

Przedstawione informacje stanowią wynik analizy fizycznej. Wyniki bazują na algorytmach dla klasy Nd₂Fe₁₄B. Rzeczywiste warunki mogą nieznacznie odbiegać od wyników symulacji. Traktuj te wyliczenia jako punkt odniesienia podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy
MP 5x2.7/1.2x5 Z / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5322 Gs 532.2 mT	0.75 kg / 1.65 lbs 750.0 g / 7.4 N	niskie ryzyko
1 mm	3295 Gs 329.5 mT	0.29 kg / 0.63 lbs 287.5 g / 2.8 N	niskie ryzyko
2 mm	1883 Gs 188.3 mT	0.09 kg / 0.21 lbs 93.9 g / 0.9 N	niskie ryzyko
3 mm	1098 Gs 109.8 mT	0.03 kg / 0.07 lbs 31.9 g / 0.3 N	niskie ryzyko
5 mm	440 Gs 44.0 mT	0.01 kg / 0.01 lbs 5.1 g / 0.1 N	niskie ryzyko
10 mm	92 Gs 9.2 mT	0.00 kg / 0.00 lbs 0.2 g / 0.0 N	niskie ryzyko
15 mm	33 Gs 3.3 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
20 mm	15 Gs 1.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
30 mm	5 Gs 0.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
50 mm	1 Gs 0.1 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Siła magnetyczna maleje drastycznie z każdym milimetrem szczeliny. Wiedz, że nawet najmniejsza szczelina (np. zanieczyszczenia, farba, kurz) znacząco osłabia chwyt. Neodymy trzymają optymalnie w idealnym przyleganiu; dystans zabija siłę. Przeanalizuj, jak błyskawicznie maleje udźwig, gdy produkt nie przylega płasko do powierzchni stali. Planując montaż, eliminuj niepotrzebnych przerw.

Tabela 2: Siła równoległa zsuwania (pion)
MP 5x2.7/1.2x5 Z / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.15 kg / 0.33 lbs 150.0 g / 1.5 N
1 mm	Stal (~0.2)	0.06 kg / 0.13 lbs 58.0 g / 0.6 N
2 mm	Stal (~0.2)	0.02 kg / 0.04 lbs 18.0 g / 0.2 N
3 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta wylicza teoretyczną wartość obciążenia, konieczną do wywołania przesunięcia magnesu ku dołowi po pionowej ścianie metalowej (przy założeniu standardowego współczynnika tarcia). Wartość ta maleje w oparciu o wielkości szczeliny powietrznej.

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MP 5x2.7/1.2x5 Z / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.22 kg / 0.50 lbs 225.0 g / 2.2 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.15 kg / 0.33 lbs 150.0 g / 1.5 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.08 kg / 0.17 lbs 75.0 g / 0.7 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.38 kg / 0.83 lbs 375.0 g / 3.7 N

Wieszając uchwyt na pionowej płaszczyźnie (np. tablicy), możesz liczyć na zaledwie około 20%-30% swojego maksymalnego udźwigu. Grawitacja oraz niski współczynnik tarcia wpływają na to, że magnesy łatwiej zsuwają się v dół, niż odskakują od podłoża. Projektujesz wieszak? Pamiętaj, że siła poślizgu jest znacznie mniejsza od prostopadłej siły odrywania. Na gładkiej stali magnes zsunie się w dół pod wyraźnie lżejszym ładunkiem. Użycie gumy antypoślizgowej może znacznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MP 5x2.7/1.2x5 Z / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.08 kg / 0.17 lbs 75.0 g / 0.7 N
1 mm	25%	0.19 kg / 0.41 lbs 187.5 g / 1.8 N
2 mm	50%	0.38 kg / 0.83 lbs 375.0 g / 3.7 N
3 mm	75%	0.56 kg / 1.24 lbs 562.5 g / 5.5 N
5 mm	100%	0.75 kg / 1.65 lbs 750.0 g / 7.4 N
10 mm	100%	0.75 kg / 1.65 lbs 750.0 g / 7.4 N
11 mm	100%	0.75 kg / 1.65 lbs 750.0 g / 7.4 N
12 mm	100%	0.75 kg / 1.65 lbs 750.0 g / 7.4 N

Zbyt cienka stal nie potrafi przyjąć pełnego strumienia magnetycznego, co marnuje potencjał magnesu. Jeżeli przyczepisz mocny produkt do zbyt cienkiego podłoża, pole przeniknie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać maksimum potencjału tego magnesu, potrzebujesz odpowiednio grubego kawałka stali. Zjawisko saturacji powoduje, że na delikatnych ściankach (np. karoserii) magnes trzyma słabiej. Sugerujemy wybór przekroju blachy zgodnie z poniższą tabelą.

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MP 5x2.7/1.2x5 Z / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.75 kg / 1.65 lbs 750.0 g / 7.4 N	OK
40 °C	-2.2%	0.73 kg / 1.62 lbs 733.5 g / 7.2 N	OK
60 °C	-4.4%	0.72 kg / 1.58 lbs 717.0 g / 7.0 N	OK
80 °C	-6.6%	0.70 kg / 1.54 lbs 700.5 g / 6.9 N
100 °C	-28.8%	0.53 kg / 1.18 lbs 534.0 g / 5.2 N

Klasyczne neodymy zmieniają swoje właściwości moc po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – wysoka temperatura może trwale uszkodzić ten magnes. Z każdym stopniem powyżej normy nośność magnesu tymczasowo spada. Unikaj stosowania tego produktu w pobliżu źródeł ciepła wyższych niż jego limit temperatury pracy. Zignorowanie limitu spowoduje trwałej degradacji właściwości magnetycznych.

*Ważna informacja: Stabilność cieplna jest zależna zarówno od klasy materiału, ale także od proporcji wymiarów. Elementy o niskim profilu (niski Pc) tracą właściwości przy mniejszym nagrzaniu niż wysokie walce. Kolor czerwony w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MP 5x2.7/1.2x5 Z / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	2.75 kg / 6.06 lbs 5 924 Gs	0.41 kg / 0.91 lbs 412 g / 4.0 N	N/A
1 mm	1.77 kg / 3.90 lbs 8 541 Gs	0.27 kg / 0.58 lbs 265 g / 2.6 N	1.59 kg / 3.51 lbs ~0 Gs
2 mm	1.05 kg / 2.32 lbs 6 590 Gs	0.16 kg / 0.35 lbs 158 g / 1.5 N	0.95 kg / 2.09 lbs ~0 Gs
3 mm	0.60 kg / 1.33 lbs 4 992 Gs	0.09 kg / 0.20 lbs 91 g / 0.9 N	0.54 kg / 1.20 lbs ~0 Gs
5 mm	0.20 kg / 0.44 lbs 2 860 Gs	0.03 kg / 0.07 lbs 30 g / 0.3 N	0.18 kg / 0.39 lbs ~0 Gs
10 mm	0.02 kg / 0.04 lbs 880 Gs	0.00 kg / 0.01 lbs 3 g / 0.0 N	0.02 kg / 0.04 lbs ~0 Gs
20 mm	0.00 kg / 0.00 lbs 184 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 16 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 10 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 6 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 4 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie ze znacznie większej odległości niż układ typu magnes i stal. Taki system dwóch magnesów generuje silniejsze pole i większy zasięg pracy. Chcesz zbudować mocne zamknięcie? Użyj pary magnesów zamiast jednego magnesu i stali. Uważaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest potężna. Siła odpychania jest nieznacznie słabsza niż siła przyciągania, ale wciąż duża.
*Natężenie strumienia w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w geometrycznym środku dystansu pomiędzy magnesami (kompensacja wektorów pola).
Nota: Szacunki dotyczą siły ścinającej zestawu dwóch identycznych bloków magnetycznych (opór ok. 0.15 dla powłoki Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności
MP 5x2.7/1.2x5 Z / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	3.0 cm
Implant słuchowy	10 Gs (1.0 mT)	2.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.5 cm
Pilot do auta	50 Gs (5.0 mT)	1.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Ekstremalne pole neodymu stanowi poważne zagrożenie dla elektroniki oraz rozruszników serca. Produkty NdFeB generują pole, które niszczy działanie czułych urządzeń medycznych. Wiedz, że: niewidoczne promieniowanie przechodzi przez tkanki i plastik. Zwiększoną czujność muszą mieć osoby z wszczepami ślimakowymi oraz dozownikami leków. Ryzyko dotyczy również: czasomierze automatyczne, kluczyki samochodowe, membrany i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MP 5x2.7/1.2x5 Z / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	33.26 km/h (9.24 m/s)	0.03 J
30 mm	57.59 km/h (16.00 m/s)	0.09 J
50 mm	74.35 km/h (20.65 m/s)	0.15 J
100 mm	105.14 km/h (29.21 m/s)	0.29 J

Elementy magnetyczne są bardzo kruche – silne zderzenie z metalem powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno zamienia się w pocisk. Siła uderzeniowa może zniszczyć magnes lub groźne zmiażdżenia skóry. Zawsze przytrzymuj magnes przy zbliżaniu do metalu, aby nie uderzył gwałtownie w metal. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie neodymu. Stosuj okulary ochronne podczas zabawy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MP 5x2.7/1.2x5 Z / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane konstrukcyjne (Flux)
MP 5x2.7/1.2x5 Z / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	862 Mx	8.6 µWb
Współczynnik P_c	0.83	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Dane kluczowe w aplikacjach cewkowych i silników. Współczynnik P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MP 5x2.7/1.2x5 Z / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.75 kg	Standard
Woda (dno rzeki)	0.86 kg (+0.11 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Pole magnetyczne przenika przez wodę bez żadnych strat. Siła wyporu pomaga dźwigać znaleziska.

1. Udźwig w pionie

*Uwaga: Na powierzchni pionowej magnes utrzyma tylko ok. 20-30% nominalnego udźwigu.

2. Nasycenie magnetyczne

*Cienka blacha (np. blacha karoseryjna) znacząco ogranicza siłę trzymania.

3. Praca w cieple

*Dla materiału N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.83

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030203-2026

Szybki konwerter jednostek

Siła (udźwig)

Kilogramy (kg)

Newtony (N)

lbs

Moc pola

Gauss (Gs)

Wpisz tylko jedną wartość, aby kalkulator automatycznie przeliczył brakujące pola.

Inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 13x10x5 / N35H - magnes neodymowy płytkowy

2.58 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 18.9x10 / N38 - magnes neodymowy walcowy

11.07 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

AM ucho [M10] - akcesoria magnetyczne

7.38 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 10x10x10 / N38 - magnes neodymowy płytkowy

5.29 ZŁ brutto / szt.

Magnes pierścieniowy z otworem MP 5x2.7/1.2x5 Z / N38 jest stworzony do trwałego montażu, tam gdzie klej może zawieść lub być niewystarczający. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 5x2.7/1.2x5 Z / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. W miejscu otworu montażowego powłoka jest cieńsza i łatwo ją zarysować przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnątrz budynków. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 2.7/1.2 mm. Dla magnesów z prostym otworem, łeb stożkowy może działać jak klin i rozsadzić magnes. Estetyczny montaż wymaga dobrania odpowiedniej wielkości łba.

Model ten charakteryzuje się wymiarami Ø5x5 mm oraz wagą 0.69 g. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 0.75 kg (siła ~7.31 N). Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 2.7/1.2 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Zalety oraz wady neodymowych magnesów Nd₂Fe₁₄B.

Mocne strony

Poza imponującą wydajnością magnetyczną, magnesy neodymowe posiadają dodatkowe korzyści::

Długowieczność to ich atut – po upływie dekady utrata siły magnetycznej wynosi zaledwie ~1% (teoretycznie).
Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność koercji.
Dzięki warstwie ochronnej (NiCuNi, złoto, Ag) zyskują nowoczesny, błyszczący wygląd.
Oferują najwyższą indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na ogromną siłę.
Mogą pracować w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
Możliwość uzyskania skomplikowanych kształtów sprawia, że są doskonałe do indywidualnych zastosowań.
Znajdują powszechne zastosowanie w przemyśle high-tech – od dysków twardych i silników, po zaawansowaną aparaturę medyczną.
Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Minusy

Mimo zalet, posiadają też wady:

Delikatność mechaniczna to ich mankament. Mogą pęknąć przy zderzeniu, dlatego zalecamy obudowy lub montaż w stali.
Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
Są podatne na rdzewienie w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów hermetycznych (np. w gumie).
Trudności montażowe: zamiast próbować gwintować kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
Cena – są droższe niż magnesy ferrytowe, co przy wielkich nakładach może być barierą.

Charakterystyka udźwigu

Najwyższa nośność magnesu – co się na to składa?

Moc magnesu została określona dla optymalnej konfiguracji, uwzględniającej:

na płycie wykonanej ze stali konstrukcyjnej, doskonale skupiającej pole magnetyczne
o przekroju wynoszącej minimum 10 mm
z powierzchnią oczyszczoną i gładką
bez najmniejszej szczeliny pomiędzy magnesem a stalą
podczas ciągnięcia w kierunku pionowym do powierzchni mocowania
w standardowej temperaturze otoczenia

Udźwig w praktyce – czynniki wpływu

Warto wiedzieć, iż udźwig roboczy może być niższe w zależności od poniższych elementów, w kolejności ważności:

Odstęp (między magnesem a blachą), ponieważ nawet bardzo mała przerwa (np. 0,5 mm) powoduje zmniejszenie udźwigu nawet o 50% (dotyczy to także lakieru, korozji czy brudu).
Wektor obciążenia – największą siłę uzyskujemy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po blasze jest z reguły wielokrotnie mniejsza (ok. 1/5 udźwigu).
Grubość elementu – aby wykorzystać 100% mocy, stal musi być odpowiednio gruba. Cienka blacha limituje siłę przyciągania (magnes „przebija” ją na wylot).
Rodzaj materiału – najlepszym wyborem jest czysta stal żelazna. Żeliwo mogą mieć gorsze właściwości magnetyczne.
Faktura blachy – powierzchnie gładkie gwarantują idealne doleganie, co zwiększa siłę. Powierzchnie chropowate osłabiają chwyt.
Wpływ temperatury – gorące środowisko zmniejsza siłę przyciągania. Przekroczenie temperatury granicznej może trwale rozmagnesować magnes.

Pomiar udźwigu realizowano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy prostopadłym działaniu siły, jednak przy działaniu siły na zsuwanie nośność jest mniejsza nawet pięć razy. Dodatkowo, nawet minimalna przerwa pomiędzy magnesem, a blachą obniża siłę trzymania.

Zasady BHP dla użytkowników magnesów

Kompas i GPS

Silne pole magnetyczne wpływa negatywnie na funkcjonowanie kompasów w smartfonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów do smartfona, aby nie uszkodzić czujników.

Ryzyko pęknięcia

Mimo metalicznego wyglądu, neodym jest kruchy i nie znosi udarów. Nie rzucaj, gdyż magnes może się pokruszyć na drobiny.

Uwaga: zadławienie

Te produkty magnetyczne nie są przeznaczone dla dzieci. Inhalacja dwóch lub więcej magnesów może doprowadzić do ich złączeniem się w jelitach, co stwarza bezpośrednie zagrożenie życia i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Ostrzeżenie dla alergików

Badania wskazują, że nikiel (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli Twoja skóra źle reaguje na metale, unikaj bezpośredniego dotyku lub wybierz magnesy powlekane tworzywem.

Bezpieczna praca

Stosuj magnesy z rozwagą. Ich potężna moc może zaskoczyć nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.

Rozruszniki serca

Dla posiadaczy implantów: Promieniowanie magnetyczne zakłóca elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Niszczenie danych

Ekstremalne pole magnetyczne może zniszczyć zapis na kartach płatniczych, nośnikach HDD i innych pamięciach. Zachowaj odstęp min. 10 cm.

Temperatura pracy

Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na ciepło. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Zachowaj ostrożność! Więcej informacji o ryzyku w artykule: Niebezpieczne magnesy.

MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy

Szczegółowa specyfikacja MP 5x2.7/1.2x5 Z / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza techniczna magnesu - parametry techniczne

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy MP 5x2.7/1.2x5 Z / N38

Tabela 2: Siła równoległa zsuwania (pion) MP 5x2.7/1.2x5 Z / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu MP 5x2.7/1.2x5 Z / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy MP 5x2.7/1.2x5 Z / N38

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności MP 5x2.7/1.2x5 Z / N38

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie MP 5x2.7/1.2x5 Z / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności MP 5x2.7/1.2x5 Z / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia MP 5x2.7/1.2x5 Z / N38

Tabela 9: Trwałość powłoki antykorozyjnej MP 5x2.7/1.2x5 Z / N38

Tabela 10: Dane konstrukcyjne (Flux) MP 5x2.7/1.2x5 Z / N38

Tabela 11: Fizyka poszukiwań podwodnych MP 5x2.7/1.2x5 Z / N38

1. Udźwig w pionie

2. Nasycenie magnetyczne

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Dane środowiskowe

Siła (udźwig)

Moc pola

Inne propozycje

MPL 13x10x5 / N35H - magnes neodymowy płytkowy

MW 18.9x10 / N38 - magnes neodymowy walcowy

AM ucho [M10] - akcesoria magnetyczne

MPL 10x10x10 / N38 - magnes neodymowy płytkowy

Zalety oraz wady neodymowych magnesów Nd2Fe14B.

Mocne strony

Minusy

Charakterystyka udźwigu

Najwyższa nośność magnesu – co się na to składa?

Udźwig w praktyce – czynniki wpływu

Zasady BHP dla użytkowników magnesów

Kompas i GPS

Ryzyko pęknięcia

Uwaga: zadławienie

Uszkodzenia ciała

Samozapłon

Ostrzeżenie dla alergików

Bezpieczna praca

Rozruszniki serca

Niszczenie danych

Temperatura pracy

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy
MP 5x2.7/1.2x5 Z / N38

Tabela 2: Siła równoległa zsuwania (pion)
MP 5x2.7/1.2x5 Z / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MP 5x2.7/1.2x5 Z / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MP 5x2.7/1.2x5 Z / N38

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MP 5x2.7/1.2x5 Z / N38

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MP 5x2.7/1.2x5 Z / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności
MP 5x2.7/1.2x5 Z / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MP 5x2.7/1.2x5 Z / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MP 5x2.7/1.2x5 Z / N38

Tabela 10: Dane konstrukcyjne (Flux)
MP 5x2.7/1.2x5 Z / N38

Tabela 11: Fizyka poszukiwań podwodnych
MP 5x2.7/1.2x5 Z / N38

Zalety oraz wady neodymowych magnesów Nd₂Fe₁₄B.
